Conectores de Interfaz de Panel
Posterior
1 2
6

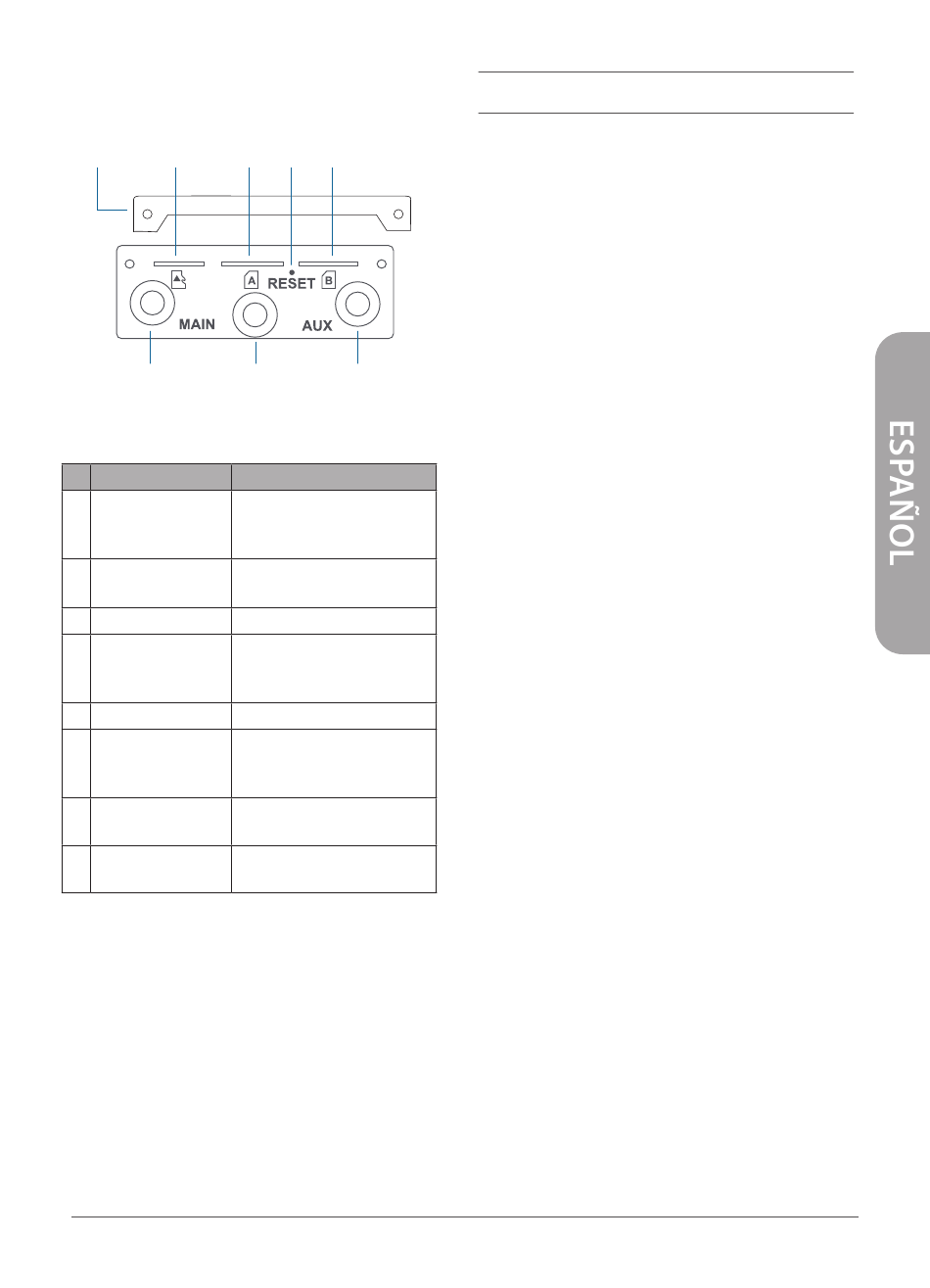

Figura 3: Conectores de Interfaz
de Panel Posterior
# Característica
Placa de
1
seguridad
2 Ranura MicroSD
3 SIM A
4 Reset
5 SIM B
Principal
6 Conector SMA
para LTE
Conector SMA
7
para GPS
Conector SMA
8
para LTE AUX
Tabla 3: Descripción Conectores de
Interfaz de Panel Posterior
Quick Installation Guide
3 4 5
7 8
Descripción
Placa de seguridad que
cubre las ranuras para
tarjetas SIM y microSD.
Ranura de tarjeta microSD
para almacenamiento.
Tarjeta SIM Primaria.
Presiones y mantenga por 3
segundos para restablecer
dispositivo
Tarjeta SIM Secundaria
Conector SMA hembra para
antena principal.
Conector SMA hembra para
antena GPS.
Conector SMA hembra para
LTE AUX.
Instalación de Hardware
Antes de Comenzar
Observe las siguientes precauciones para ayudar
a evitar interrupciones, fallas en el equipo y
lesiones personales:
• Instale el DWM-315 en un lugar fresco
y seco.
• Instale el DWM-315 en un sitio libre
de fuertes fuentes electromagnéticas,
vibraciones, polvo, humedad excesiva y
luz solar directa.
• Coloque las antenas en un área sin
obstrucciones con una señal móvil clara.
Evite cajas de metal, paredes de ladrillo y
otros materiales densos.
• Inspeccione visualmente el conector de
alimentación y asegúrese de que esté
completamente seguro.
• No apile ningún dispositivo encima del
DWM-315.
Instalación de Tarjeta(s) SIM
El Equipo DWM-315 está equipado con dos
ranuras para Tarjetas SIM. Se requiere al menos
una tarjeta SIM activa con acceso a Internet para
un funcionamiento correcto.
1. Desatornille los dos tornillos de la placa
de seguridad para quitarla y acceder a las
ranuras de la tarjeta SIM.
2. 2. Inserte una tarjeta micro SIM en la ranura
etiquetada SIM A con los contactos hacia
abajo. Si desea instalar una segunda tarjeta
SIM, insértela en la ranura etiquetada
como SIM B.
