Компоненти задньої панелі
1 2
6

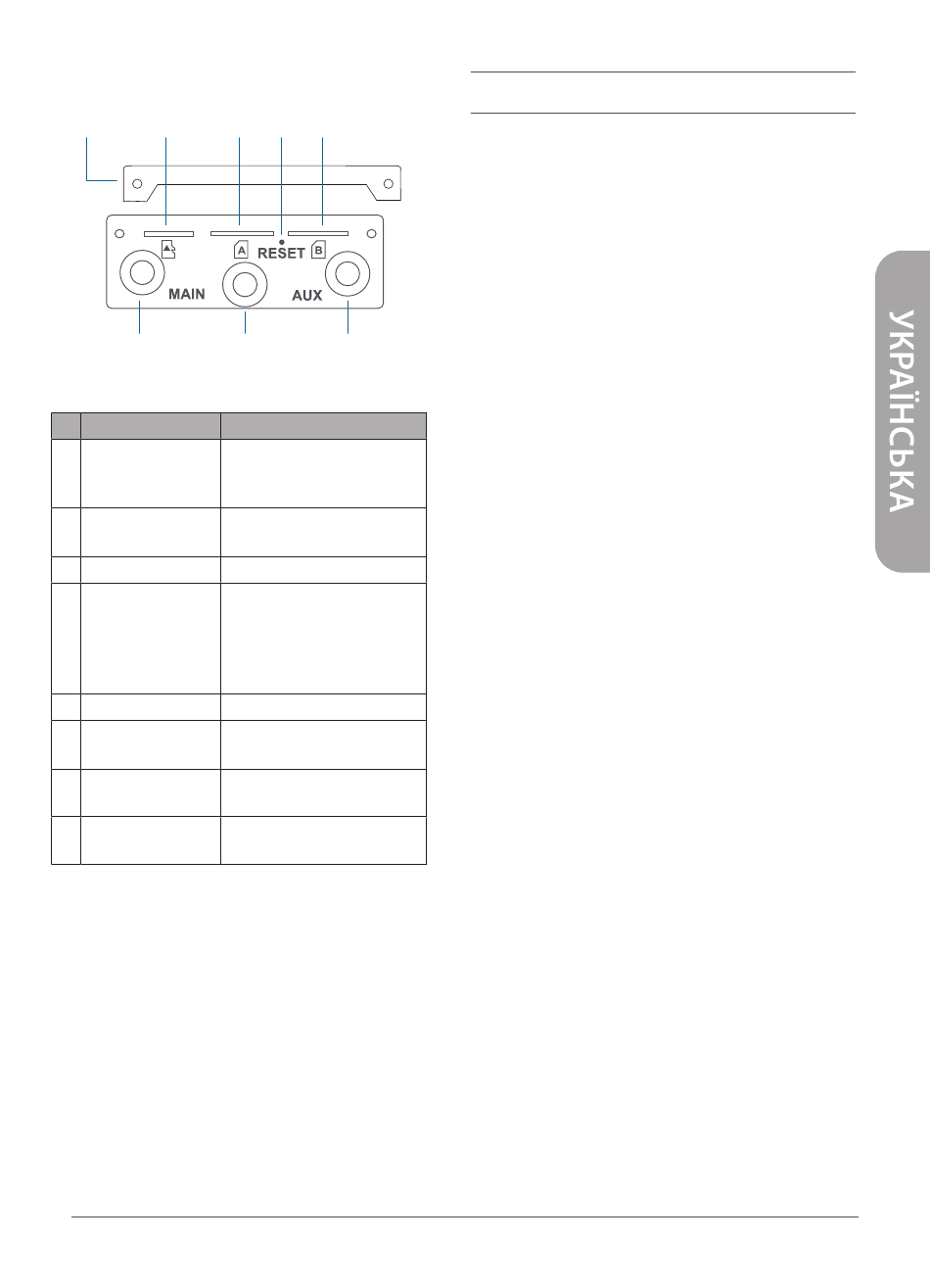

Малюнок 3: Компоненти задньої панелі
# Компонент
Панель, що захищає слоти
1 Захисна панель
для SIM-карт і microSD-
карти.
Слот для карти
Слот для накопичувача
2
microSD (карти microSD).
3 SIM A
Слот для першої SIM-карти.
Натисніть і у тримуйте
кнопку Reset протягом 10
4 Кнопка Reset
секунд для повернення
пристрою до заводських
налаштувань.
5 SIM B
Слот для другої SIM-карти.
SMA- роз'єм
Ро з ' є м д л я о с н о в н о ї
6
LTE Main
зовнішньої антени LTE.
SMA- роз'єм
Роз'єм для зовнішньої
7
GPS
антени GPS.
SMA- роз'єм
Роз'єм для допоміжної
8
LTE AUX
зовнішньої антени LTE.
Таблиця 3: Опис компонентів задньої панелі
Quick Installation Guide
3 4 5
7 8
Опис
Встановлення
Перед початком роботи
Дотримуйтесь наступних запобіжних заходів,
щоб запобігти незапланованого виключення
пристрою, пошкодження обладнання або
нанесення шкоди людині:
• В с та н о в і ть м а р ш ру ти з а то р в то м у
місці, де відсутні джерела сильного
електромагнітного поля, вібрація, пил,
надмірна вологість і вплив прямих
сонячних променів.
• Розташуйте антени у вільній зоні з хорошим
прийомом сигналу. Не ставте пристрій в
контейнерах з металу або інших щільних
матеріалів.
• Огляньте роз'єм живлення і переконайтеся
в безпеці підключення до нього дроту
живлення.
• Не ставте будь-які предмети на поверхні
маршрутизатора.
Встановлення SIM-карт
Маршрутизатор оснащений двома слотами
SIM. Для належної роботи потрібна принаймні
одна активна SIM-карта з можливістю доступу
до мережі Інтернет.
1. Викрутіть два гвинти на захисній панелі і
зніміть її, щоб отримати доступ до слотів
для SIM-карт.
2. Встановіть micro-SIM-карту в слот SIM A
так, щоб її контакти були спрямовані вниз.
Якщо необхідно, встановіть другу SIM-карту
в слот SIM B.
