M2M-маршрутизатор 4G LTE з
одним модулем для двох SIM-
карт і підтримкою ГЛОНАСС/GPS
Перед початком роботи
Даний посібник містить покрокові інструкції
зі встановлення маршрутизатора DWM-315.
Придбана Вами модель може відрізнятися від
зображеної на ілюстраціях.
Комплект постачання
Комплект постачання DWM-315 повинен
містити наступні компоненти:
• Маршрутизатор DWM-315
• Адаптер живлення AC з роз'ємом DC 5,5мм
• Ethernet-кабель
• 2 зовнішні LTE-антени
• Зовнішня GPS-антена (опціонально)
• Короткий посібник зі встановлення
• Гарантійний талон
Я к щ о щ о - н е б у д ь в і д с у т н я а б о м о є
пошкодження, зверніться до Вашого
постачальника.
Примітка: Використання джерела живлення
з напругою, відмінною від аналогічного
параметра джерела живлення, що входить
до комплекту постачання, призведе до
пошкодження виробу і втрати гарантії на
даний пристрій.
Системні вимоги
• Microsoft Windows® або ОС на основі Linux
• Ethernet-порт
• Microsoft Edge, Firefox 60.0, Chrome
68.0.3440.106
14

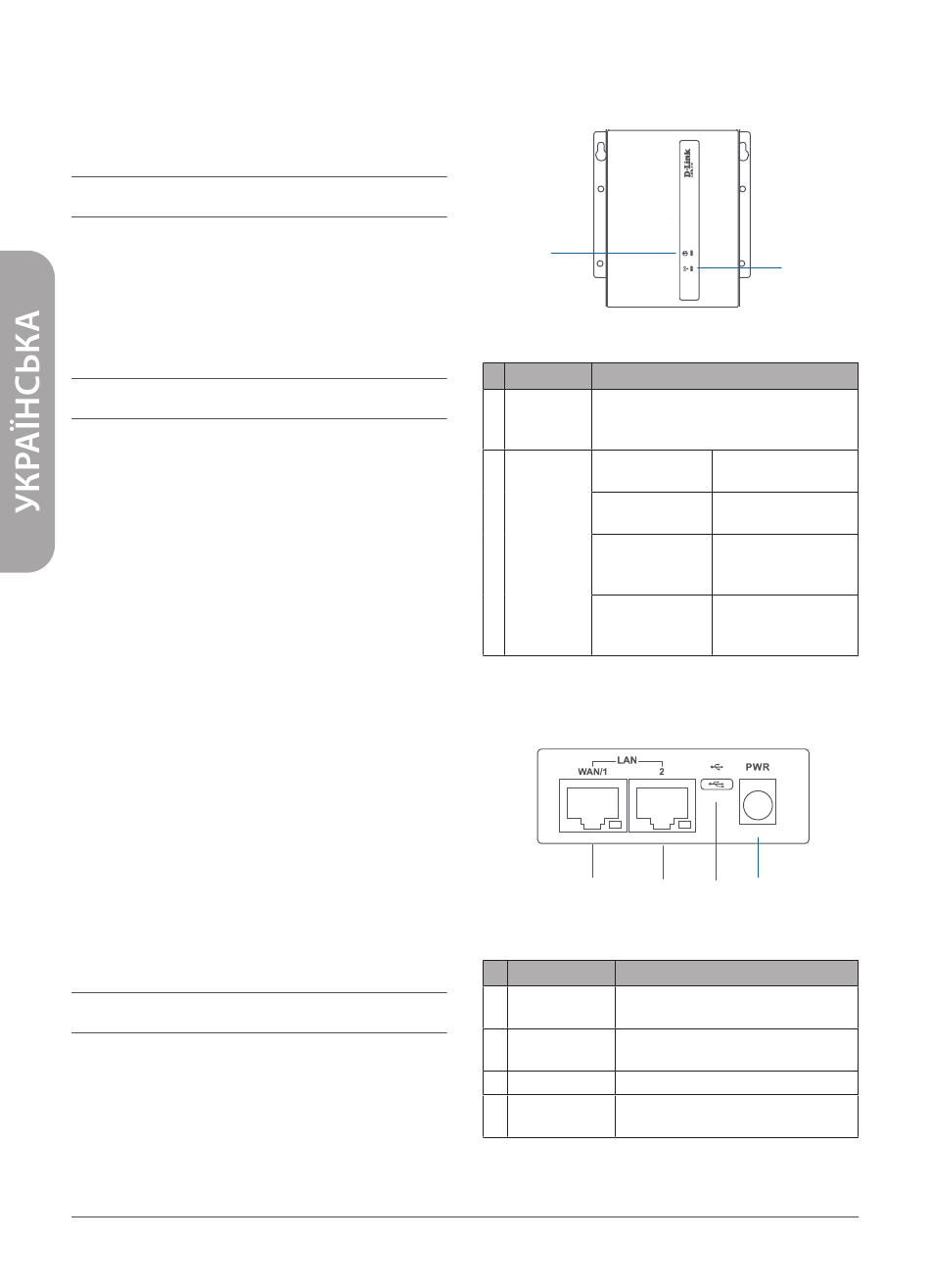

Огляд апаратної частини
Індикатори верхньої панелі
1
Малюнок 1: Індикатори верхньої панелі
# Індикатор Опис
Зелене світло індикатора
1 Інтернет
означає, що з'єднання Ethernet
WAN або LTE встановлено.
Зелений
Помаранчевий
Рівень
Червоний
2
сигналу
Блимає
червоним
світлом
Таблиця 1: Опис індикаторів верхньої панелі
Компоненти передньої панелі
1 2
Малюнок 2: Компоненти передньої панелі
# Компонент
Порт WAN/
Порт WAN/LAN 10/100/1000Base-T.
1
LAN
Порт Ethernet
Порт LAN 10/100/1000Base-T.
2
LAN
3 Порт USB
Порт microUSB 2.0.
Роз'єм
Роз'єм для підключення адаптера
4
живлення
живлення.
Таблиця 2: Опис компонентів передньої панелі
Quick Installation Guide
2
Рівень сигналу
становить 51-100%.
Рівень сигналу
становить 25-50%.
Рівень сигналу
становить
менше 25%.
Сигнал відсутній.
3 4
Опис
