Para montar la sierra de mesa Bosch 4000 / 4100 /
GTS1041A en la base de soporte TS2100

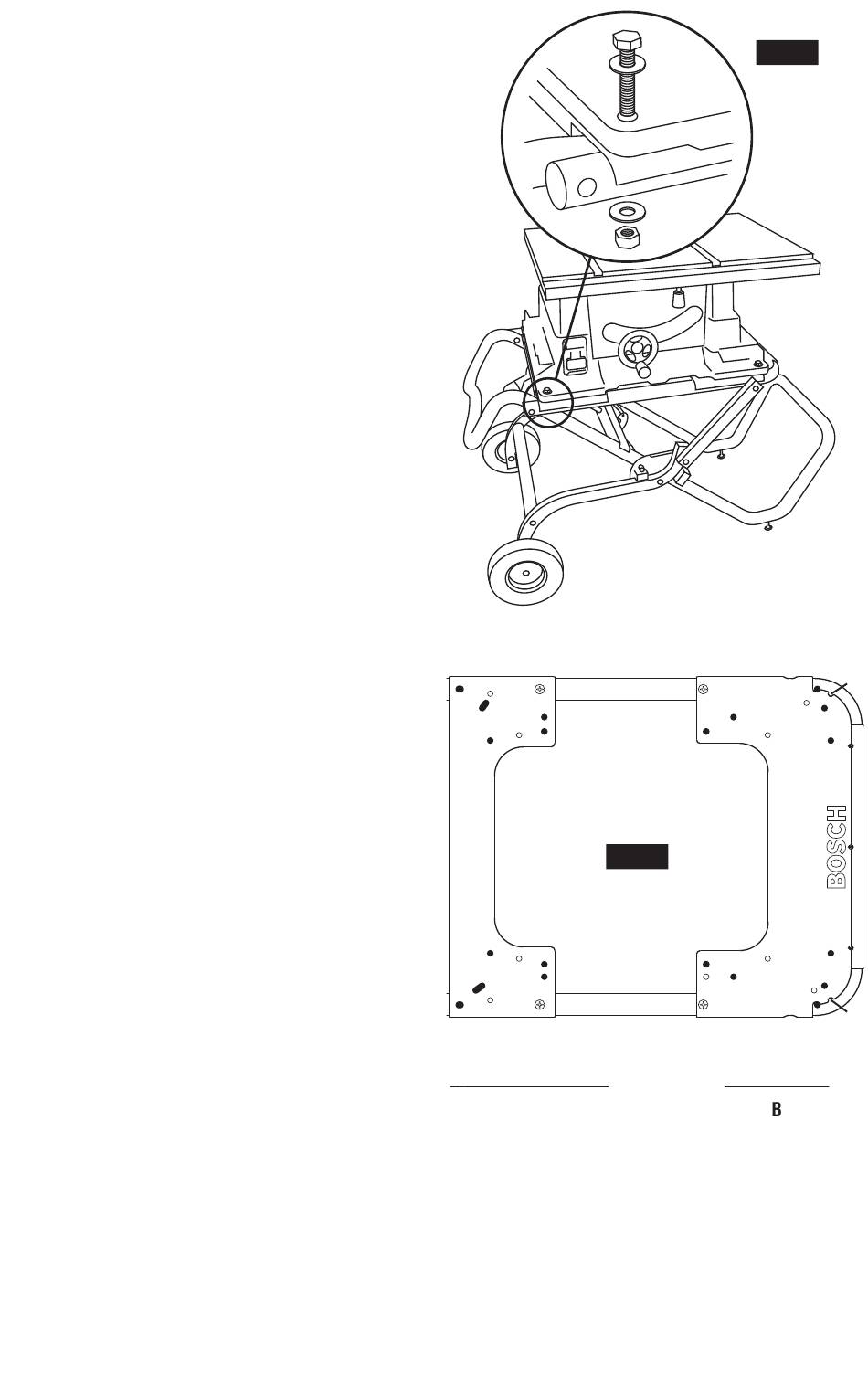

1. Utilizando el diagrama de la página 29 (figura C),
localice los agujeros de montaje de la sierra de
mesa Bosch 4000 / 4100 / GTS1041A y posicione
la sierra sobre la base de soporte de la manera que
se muestra en la figura B.
2. Para montar la sierra de mesa 4100 / GTS1041A:
Alinee la sierra de la manera que se muestra en la
figura A. Coloque una (1) arandela plana de 6 mm
en un (1) perno de cabeza hexagonal de 6 mm x
110 mm e inserte el perno a través del agujero de
montaje ubicado en la sierra de mesa y a través del
tablero de mesa de la base de soporte.
Para montar la sierra de mesa 4000:
Alinee la sierra de la manera que se muestra en la
figura B. Coloque una (1) arandela plana de 6 mm
en un (1) perno de cabeza hexagonal de 6 mm x 75
mm e inserte el perno a través del agujero de
montaje ubicado en la sierra de mesa y a través del
tablero de mesa de la base de soporte.
3. Coloque una (1) arandela plana de 6 mm y apriete
firmemente el perno con una (1) tuerca de fijación
de 6 mm.
Repita este procedimiento en los tres agujeros de
montaje restantes.
Para montar otras mesas de sierra a modelo
Importante: Antes de montar una sierra de mesa
DeWalt, Craftsman o Makita, introduzca los tornillos
de cabeza Phillips de 8 mm x 50 mm a través de cada
ubicación de agujero "B" (marcada con un "*"en la
ilustración) y apriételos usando las tuercas de fijación
de 8 mm.
1. Utilizando el diagrama que aparece más adelante,
localice los agujeros de montaje correctos para la
sierra de mesa que se vaya a utilizar y posicione la
sierra sobre la base de soporte según corresponda.
Para utilizarse con la sierra de mesa Hitachi :
Si su base de soporte TS2100 no tiene los agujeros
"H", tendrá que taladrarla para hacer los agujeros.
Coloque la sierra sobre el centro de la abertura y
haga marcas con un lápiz (a través de los agujeros
de los soportes con forma de L) en las placas de
montaje del tablero de mesa. Retire la sierra y haga
cuatro (4) agujeros de 5/16" de diámetro a través
de las placas de montaje.
Para uso con la sierra de mesa Ridgid:
Localice los cuatro agujeros "R" ubicados en las
dos placas de montaje y haga cuatro (4) agujeros
de 3/8" de diámetro que atraviesen completamente
el armazón de la base de soporte.
2. Utilice los herrajes de montaje apropiados para su
modelo de sierra de mesa.
TS2100
R
B*
M
D
H
C I
C
I
H
D
M
B*
R
MODELOS DE
SIERRA DE MESA
Bosch 4000 / 4100 / GTS1041A
BOSCH GTS1031
Dewalt DW744
Craftsman 21830
Makita 2703
Hitachi C10RAZ**
Ridgid TS2400LS**
**Consulte las instrucciones especiales.
-29-
FIG. B
TS2100
M
I
H
FIG. C
H
I
M
AGUJEROS
DE MONTAJE
I
D
C
M
H
R
R
B
D
C
C
D
B
R
