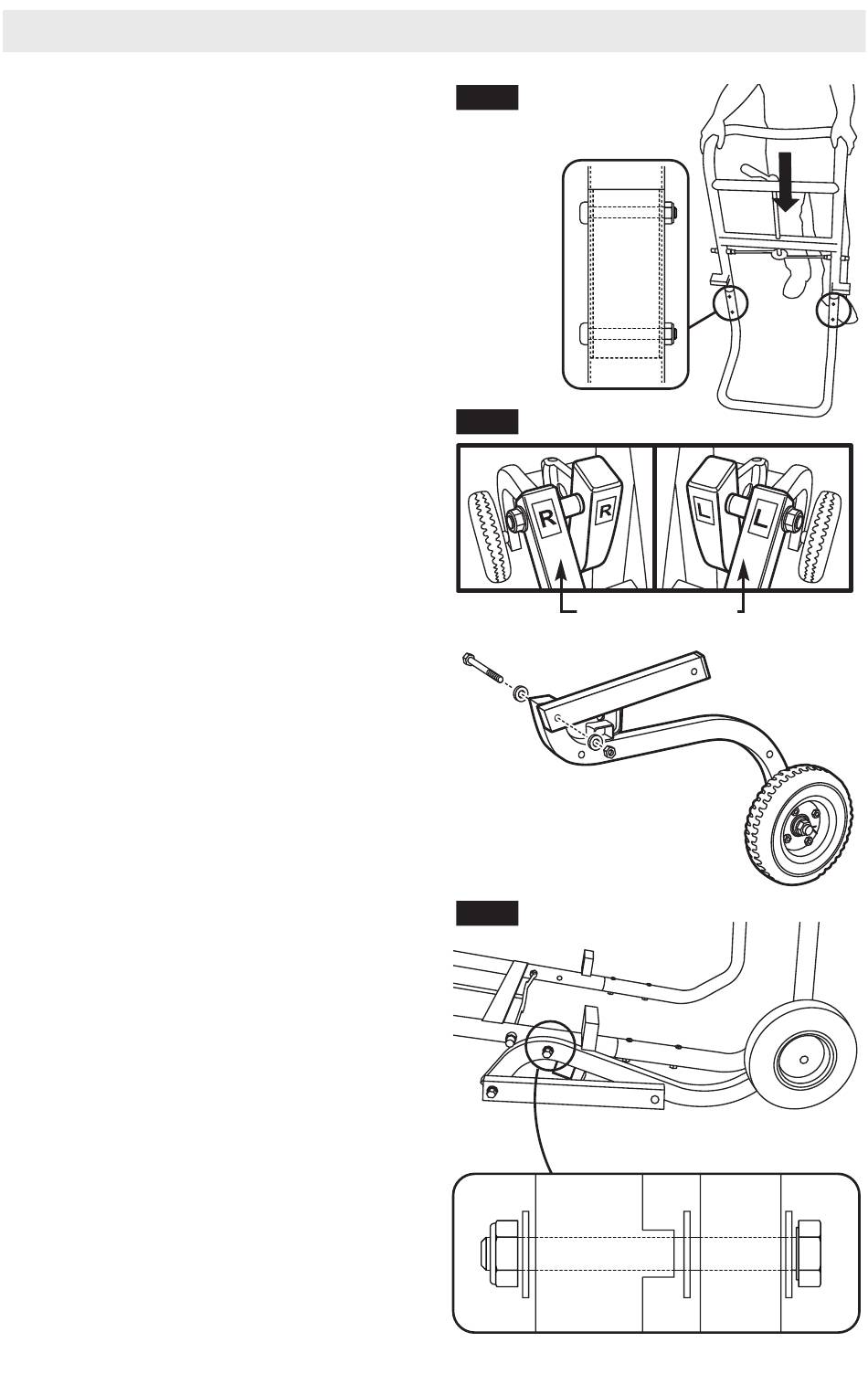

Étape 1
Fixation de la barre transversale supérieure et
de la barre transversale inférieure
1. Positionnez la barre transversale inférieure sur une
surface plate tel que cela est illustré à la figure A.
2. Insérez les extrémités de la barre transversale
supérieure dans la barre transversale inférieure et
enfoncez-les aussi loin que possible.
3. Insérez quatre (4) vis à tête cruciforme Phillips de 8
mm x 50 mm dans les trous de la barre
transversale supérieure et de la barre transversale
inférieure, et serrez fermement à l'aide des quatre
(4) contre-écrous de 8 mm, tel que cela est illustré.
Étape 2 (modèle TS3100 seulement)
Barres
de
couplage
gauche/Ensembles de roues
1. Localisez la barre de couplage de droite et
l'ensemble de roue de droite. Notez les
autocollants « R » sur chaque composant.
2. Placez une (1) rondelle plate autour d'un (1) boulon
de 10 mm x 90 mm. Alignez les autocollants « R »
et insérez le boulon, d'abord à travers l'ensemble
de roue de droite, puis à travers la barre de
couplage de droite, comme illustré à la Figure B.
3. Placez une autre (1) rondelle plate de 10 mm
autour du boulon, et serrez un peu avec un (1)
contre-écrou de 10 mm.
REMARQUE : ne serrez pas trop le contre-écrou – ces
éléments doivent pouvoir tourner pour permettre un
fonctionnement correct du support.
4. Recommencez les étapes 1-3 en utilisant la barre de
couplage de gauche et l'ensemble de roue de gauche.
Notez l'autocollant « L » sur chaque composant.
Étape 3
Fixation des barres de couplage/ensembles
de roues
1. Localisez la barre de couplage/l'ensemble de roue
de droite et positionnez-les du côté droit de
l'ensemble de barres transversales du haut et du
bas, comme illustré à la Figure C.
REMARQUE : la roue doit être orientée face à
l'extérieur depuis le support.
2. Placez une (1) rondelle plate sur un (1) boulon de
10 mm x 100 mm et insérez-les dans l'ensemble
de pied/roue de droite.
Assemblage
de
droite
et
de
FIG. A
FIG. B
FIG. C
Contre-
Barre
écrou
transversale
supérieure
Rondelle
-16-
Barre de couplage
Barre de
couplage/
ensemble de
roue
Rondelle
Boulon
Rondelle
