Paso 3 (continuación)
Coloque los ensamblajes de barra de unión y rueda
3. Coloque otra (1) arandela plana de 10 mm en el
perno entre el ensamblaje de barra de unión y
rueda y el ensamblaje de la barra transversal
superior/inferior.
4. Introduzca el perno a través del ensamblaje de la
barra transversal superior e inferior, coloque una
(1) arandela plana de 10 mm y apriete flojamente el
perno con una (1) tuerca de fijación de 10 mm.
Nota: No apriete excesivamente la tuerca de
fijación. Estas piezas necesitan girar libremente
para que la base de soporte funcione
correctamente.
Repita este procedimiento en el lado izquierdo.
Paso 4
Coloque la barra antirretroceso
1. Localice la barra antirretroceso y posiciónela entre
los ensamblajes de rueda izquierdo y derecho de la
manera que se muestra en la figura D.
2. Coloque una (1) arandela de estrella de 10 mm en
un (1) perno de cabeza hexagonal de 10 mm x 50
mm. Inserte el perno a través del ensamblaje de la
rueda, enrósquelo en la barra antirretroceso y
apriételo firmemente hasta 125 pulgadas-lb.
Repita este procedimiento en el lado opuesto.
Paso 5
Coloque la barra de tubo superior
(modelo TS3100 solamente)
Coloque la tablero de la mesa (modelo TS2100)
1. Localice la barra de tubo superior o tablero de la
mesa y posicione los agujeros ubicados en el
extremo de la barra de tubo superior o tablero de la
mesa de modo que coincidan con los agujeros
ubicados en la barra transversal superior, de la
manera que se muestra en la figura E o F.
2. Coloque una (1) arandela plana en un (1) perno de
10 mm x 100 mm.
3. Introduzca el perno a través de la barra de tubo
superior y coloque otra (1) arandela plana en el
perno entre el tablero de la mesa y la barra
transversal superior.
4. Introduzca el perno a través de la barra transversal
superior, coloque una (1) arandela plana y apriete el
perno flojamente con una (1) tuerca de fijación de
10 mm.
Nota: No apriete excesivamente la tuerca de fijación.
Estas piezas necesitan girar libremente para que la
base de soporte funcione correctamente.
Repita este procedimiento en el lado opuesto.

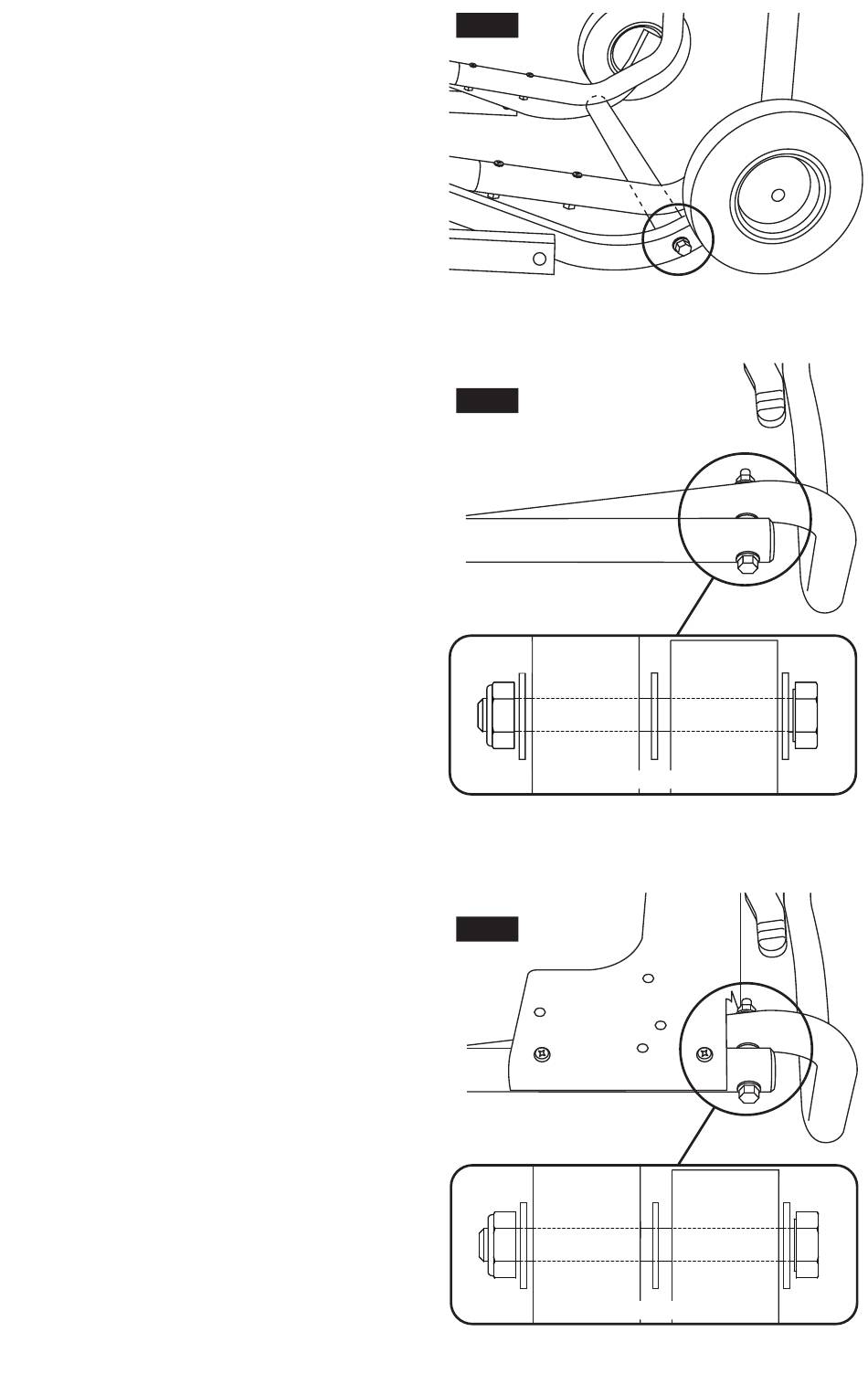

FIG. D
FIG. E
Tuerca de
Barra
fijación
transversal
superior
Arandela
FIG. F
Tuerca de
Barra
fijación
transversal
superior
Arandela
-27-
Barra de tubo
superior
Arandela Arandela
Barra de tubo
superior
Arandela Arandela
Perno
Perno
