Installation, use and maintenance instructions
Instructions pour installation, utilisation et entretien

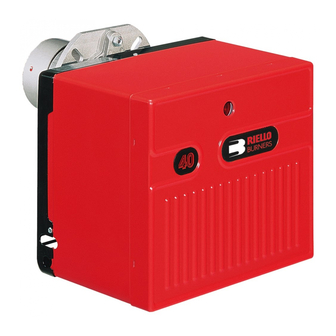

Single stage operation oil burners
GB
Brûleurs à huile à une allure
F
RETROFIT APPLICATIONS ONLY
If this burner is being installed in a packaged unit (ie. burner comes with a boiler or furnace), follow the in-
stallation and set-up instructions supplied with the heating unit, as settings may differ from those shown in
WARNING
this manual.
- The following pages contain information, descriptions and diagrams for the proper installation and wir-
ing of the burner. Please read carefully before attempting final installation.
- This manual is to remain with the final installation designation. It is the installer's responsibility to ensure
that the burner installation and operation instructions mentioned in this manual are followed and operated
within local code authority limits.
POUR APPLICATIONS DE MISE À NIVEAU UNIQUEMENT
Si ce brûleur doit être installé avec un autre appareil avec lequel il est livré (comme une chaudière ou un
four), il faudra suivre la notice livrée avec l'unité chauffante dans la mesure où les instructions peuvent dif-
ATTENTION
férer de celles reportées dans ce manuel.
- Les pages qui suivent contiennent toutes les informations, descriptions et schémas permettant une ins-
tallation et un branchement approprié du brûleur. Veuillez lire attentivement ce manuel avant de procé-
der à l'installation de l'appareil.
- Ce manuel doit être conservé par l'utilisateur de l'appareil. L'installateur doit veiller à ce que les instructions
pour l'installation et le fonctionnement du brûleur reportées dans ce manuel soient respectées et appliquées
selon la loi du pays d'installation de l'appareil.
CODE
3726122
3726222
MODEL - MODÈLE
F3
WITH ELECTRONIC AIR SHUTTER
F3
AVEC OBTURATEUR D'AIR ÉLECTRONIQUE
F5
WITH ELECTRONIC AIR SHUTTER
F5
AVEC OBTURATEUR D'AIR ÉLECTRONIQUE
2903223 (12) - 06/2018
Advertisement
Table of Contents
Related Manuals for Riello F3
Summary of Contents for Riello F3
- Page 1 Installation, use and maintenance instructions Instructions pour installation, utilisation et entretien Single stage operation oil burners Brûleurs à huile à une allure RETROFIT APPLICATIONS ONLY If this burner is being installed in a packaged unit (ie. burner comes with a boiler or furnace), follow the in- stallation and set-up instructions supplied with the heating unit, as settings may differ from those shown in WARNING this manual.
- Page 3 The burner settings used in this manual were obtained under laboratory conditions and may vary from those obtained in the actual installation of the burner. Combustion results must be verified using proper combustion test equipment. Riello will not be responsible for the improper WARNING installation or set-up of the appliance.
-
Page 4: Table Of Contents
TABLE OF CONTENTS PACKAGE CONTENTS LIST ..............1 SERIAL NUMBER IDENTIFICATION . -
Page 5: Package Contents List
PACKAGE CONTENTS LIST Your Riello 40 burner should include the following parts. Please check to make sure all parts are present before begin- ning the installation. Quantity Description Burner chassis with cover Universal mounting flange + mounting gasket Parts bag... -
Page 6: Technical Data
TECHNICAL DATA SPECIFICATIONS Fuel No heavier than # 2 fuel oil F3 Firing rate - Effective Output 0.50 to 0.95 US GPH - 70,000 to 133,000 BTU/h F5 Firing rate - Effective Output 0.75 to 1.65 US GPH - 105,000 to 231,000 BTU/h... -
Page 7: Initial Set-Up
INITIAL SET-UP A) Remove burner and air tube from cartons. Check parts list (inside cover) to ensure all parts are present. B) Remove burner cover by loosing the three screws securing it. Remove control box and air tube cover. C) Remove drawer assembly from air tube, insert nozzle and set Turbulator adjustment for specific input required, then set aside. -
Page 8: Method 2-Semi-Flange Collar
A) Insert the two BOLTS (1) into the UNIVERSAL MOUNTING FLANGE (10) from the flat side, ensuring the bolt heads are flush with the flat surface. Secure in place using two special CHROME NUTS (2) provided. B) Position the MOUNTING GASKET (3) between the flat surface of the UNIVERSAL MOUNTING FLANGE (10) and the appliance. -
Page 9: Amulet Installation Instructions
The amulet has been sized to fit Riello Model 40 sizes F3 and F5 plus the Riello Model R35. When installing this amulet, handle it carefully. -
Page 10: Internal Factory Wiring
INTERNAL FACTORY WIRING RIELLO 40 F3 - F5 SERIES OIL BURNERS EQUIPPED WITH AN ELECTRONIC AIR SHUTTER INTERNAL FACTORY WIRING PUMP VALVE (COIL) MOTOR D7328 CAPACITOR Key to lay-out: A - Brown - 120V source activates shutter open B - White... -
Page 11: Application Field Wiring
APPLICATION FIELD WIRING AIR SHUTTER MOTOR WIRING DIAGRAM SHOWN FOR STANDARD RIELLO 530 SE/C PRIMARY CONTROL BOX. WARNING INSTALLATION NOTE: ELECTRONIC AIR SHUTTER REQUIRES A CONSTANT 120V POWER SUPPLY TO THE AUX TERMINAL, FAIL- URE TO PROVIDE THIS WILL RESULT IN NO BURNER OPERATION OR AIR SHUTTER WILL NOT CLOSE. -
Page 12: Nozzle Placement
NOZZLE PLACEMENT A) Determine the proper firing rate for the boiler or fur- nace units, considering the specific application, and then use the Burner Setup charts on page 12 to se- lect the proper nozzle and pump pressure to obtain the required input from the burner. -
Page 13: Electrode Setting
NOTE: OEM specifications take priority over retrofit specifica- tions shown in this manual. D7520 MODEL F3: Zero and three are scale indicators only. From left to right the first line is 3 and the last line 0. MODEL F5: Same as above, except scale indicators are 0 and 4. -
Page 14: Oil Line Connections
All pump port threads are British Parallel Thread design. Direct connection of NPT threads to the pump will damage the pump body. Riello manometers and vacuum gauges do not require any adapters, and can be safely connected to the pump ports. An NPT (metric) adapter must be used when connecting other gauge models. -
Page 15: Pump Purge
TWO LINE (LIFT SYSTEM) A) If a two-line system is required, install the By-pass plug provided. The by-pass plug is installed in the return port of the pump. A 2.5-mm hexagonal key provided with the by-pass plug is to be used to install the plug. DO NOT use an inch size hexagonal key;... -
Page 16: Setting The Air Adjustment Plate
7) Run the burner until the fuel pump has been purged of air, then tighten the bleeder valve and immediately shut down the burner. 8) Reinstall the air tube cover and nozzle line. 9) The burner can now be started normally. WARNING: Omitting steps 2 and 3 will result in a collection of unburned oil in the combustion chamber creating a haz- ardous situation upon burner startup. -
Page 17: Burner Adjustment Table
If this burner is being installed in a packaged unit (i.e. Burner comes with a boiler or furnace), follow the instal- lation and set-up instructions supplied with the heating appliance, as settings will differ from those shown in this manual. MODEL F3 BURNER Actual Firing Nozzle... -
Page 18: Exploded Spare Parts List
EXPLODED SPARE PARTS LIST 2903223... -
Page 19: Spare Parts List
MOUNTING GASKET • • 3005708 • • 31 20087023 CAPACITOR • 3002864 C6950050 ACOUSTIC LINER • 3007320 ACOUSTIC LINER • • 3007204 MANUAL AIR SHUTTER • C7001081 F3 REPLACEMENT AIR DAMPER KIT • C7001082 F5 REPLACEMENT AIR DAMPER KIT 2903223... - Page 20 SPARE PARTS LIST CODE F3 F5 DESCRIPTION CODE F3 F5 DESCRIPTION • • 3948876 VSBT COMBUSTION HEAD 3” 3948877 COMBUSTION HEAD 8 7/8” • • 3948976 VSBT COMBUSTION HEAD 3” 3948975 COMBUSTION HEAD 8 7/8” • • 3006968 TURBULATOR DISC...
-
Page 21: Burner Start-Up Report
BURNER START UP REPORT Model number: Serial number: Project name: Start-up date: Installing contractor: Phone number: OIL OPERATION : Low Fire Oil supply pressure: High Fire : Low Fire Oil suction pressure: High Fire Control Power Supply: CO: Low Fire High Fire : Low Fire Burner Firing Rate:... - Page 23 à ceux obtenus dans l'installation effective du brûleur. Les résultats de la combustion doivent être vérifiés en utilisant un équipement de test de ATTENTION combustion. Riello ne sera pas responsable de l'installation ou du paramétrage incorrects de l'appareil. 2903223...
- Page 24 INDEX CONTENU DE L'EMBALLAGE ..............1 IDENTIFICATION DU NUMÉRO DE SÉRIE .
- Page 25 CONTENU DE L'EMBALLAGE Votre brûleur Riello 40 doit être composé des pièces suivantes. Veuillez contrôler la présence de toutes les pièces énu- mérées ci-après avant de procéder à l'installation de l'appareil. Quantité Description Châssis brûleur avec capot Bride de montage universelle + joint de montage Sachet de pièces...
- Page 26 DONNÉES TECHNIQUES SPÉCIFICATIONS Combustible Pas plus lourd que l'huile combustible # 2 F3 Plage d'allumage - Puissance 0,50 à 0,95 US GPH - 70.000 à 133.000 effective BTU/h F5 Plage d'allumage - Puissance 0,75 à 1,65 US GPH - 105.000 à 231.000...
- Page 27 PRÉPARATION A) Enlever le brûleur et le tube d'air des cartons. Contrôler que toutes les pièces de la liste du contenu de l'emballage (à l'intérieur du capot) sont présentes. B) Enlever le capot du brûleur en desserrant les trois vis de fixation. Enlever la boîte de contrôle et le capot du tube d'air. C) Enlever le tiroir du tube d'air, introduire le gicleur, régler le turbulateur pour l'entrée voulue puis mettre de côté.
- Page 28 A) Introduire les deux BOULONS (1) dans Ia BRIDE DE MONTAGE UNIVERSELLE (10) depuis le côté plat, en veillant à ce que les têtes des boulons soient au même niveau que la surface plane. Les solidariser à l'aide des deux ÉCROUS CHROMÉS (2) spéciaux livrés avec l'appareil.
- Page 29 L'amulette a été dimensionnée pour s'adapter au modèle 40 de Riello tailles F3 et F5 plus le modèle R35 de Riello. Tête creuse Lors de l'installation de cette amulette, la manipuler avec précau- 1/4 pouce max.
- Page 30 CÂBLAGE FAIT EN USINE BRÛLEURS À HUILE RIELLO 40 SÉRIE F3 - F5 ÉQUIPÉS D'UN CÂBLAGE D'USINE INTERNE DE L'OBTURATEUR À AIR ÉLECTRONIQUE VANNE POMPE (BOBINE) MOTEUR D7328 CONDENSATEUR Légende du schéma d'installation: A - Marron - Source de 120V déclenchant l'ouverture de l'obturateur...
- Page 31 CÂBLAGE SUR SITE DE L'APPLICATION OBTURATEUR D'AIR MOTEUR LE SCHÉMA ÉLECTRIQUE MONTRE LA BOÎTE DE CONTRÔLE PRIMAIRE STAN- DARD RIELLO 530 SE/C. ATTENTION REMARQUES SUR L'INSTALLATION: L'OBTURATEUR D'AIR ÉLECTRONIQUE DEMANDE UNE ALIMENTATION DE PUISSANCE DE LA BORNE AUXI- LIAIRE CONSTANTE DE 120 V. LE CAS CONTRAIRE, LE BRÛLEUR NE FONCTIONNERA PAS OU BIEN L'OBTU-...
- Page 32 INSTALLATION DU GICLEUR A) Déterminer la plage d'allumage appropriée pour la chaudière ou le four, en tenant compte de l'emploi particulier, puis consulter les tableaux de démar- rage du brûleur à la page 12 afin de pouvoir choisir le gicleur approprié ainsi que de connaître la valeur de pression de la pompe et obtenir la valeur d'en- trée voulue pour le brûleur.
- Page 33 Les spécifications FEO ont la priorité sur les spécifica- D7520 tions de mise à niveau illustrées dans ce manuel. MODÈLE F3: Zéro et trois ne sont que des indicateurs d'échelle. De gauche à droite, la première ligne est 3 et la dernière ligne 0.
- Page 34 NPT directement sur la pompe détériorera le corps de pompe. Les manomètres Riello et les vacuomètres n'ont pas besoin d'adaptateurs et peuvent être branchés aux raccords de la pompe en toute sécurité. Les adaptateurs NPT (métriques) doivent être utilisés en cas de branchement d'autres mo- dèles de manomètre.
- Page 35 DEUX TUYAUX (SYSTÈME DE RELEVAGE) A) En cas de système à deux tuyaux requis, installer le bouchon de dérivation livré avec l'appareil. Le bouchon de dérivation est monté sur le raccord de retour de la pompe. Le bouchon de dérivation est livré avec une clé à six pans de 2,5 mm qui sert à...
- Page 36 6) Une fois l'électrovanne mise en marche 10 secondes environ avant le démarrage, enlever le capot du tube d'air et allumer une source de lumière sur la capteur flamme, créant ainsi un détrompeur. 7) Faire marcher le brûleur jusqu'à ce que la pompe de combustible ait été purgée, puis serrer le purgeur et éteindre aussitôt le brûleur.
- Page 37 Si ce brûleur doit être installé avec un autre appareil avec lequel il est livré (comme une chaudière ou un four), il faudra suivre la notice livrée avec l'unité chauffante dans la mesure où les instructions peuvent différer de celles reportées dans ce manuel. BRÛLEUR MODÈLE F3 Taux d'allumage Dimensions Pression Réglage...
- Page 38 CATALOGUE ÉCLATÉ DE PIÈCES DÉTACHÉES 2903223...
- Page 39 • VENTILATEUR 20087023 • • CONDENSATEUR 3002864 C6950050 • REVÊTEMENT ACOUSTIQUE 3007320 • REVÊTEMENT ACOUSTIQUE 3007204 • • VOLET D'AIR MANUEL C7001081 • F3 KIT AMORTISSEUR À AIR DE REMPLACEMENT C7001082 • F5 KIT AMORTISSEUR À AIR DE REMPLACEMENT 2903223...
- Page 40 CATALOGUE DE PIÈCES DÉTACHÉES N° CODE F3 F5 DESCRIPTION N° CODE F3 F5 DESCRIPTION 3948876 • TÊTE DE COMBUSTION VSBT 3” 3948877 • TÊTE DE COMBUSTION 8 7/8” 3948976 • TÊTE DE COMBUSTION VSBT 3” 3948975 • TÊTE DE COMBUSTION 8 7/8”...
- Page 41 RAPPORT DE DÉMARRAGE DU BRÛLEUR Numéro de modèle: Numéro de série: Nom du projet: Date de démarrage: Installateur: Numéro de téléphone: FONCTIONNEMENT FIOUL Pression d'alimentation du : Débit réduit Haut débit fioul: Pression d'aspiration : Débit réduit Haut débit fioul: Alimentation du contrôle: CO: Débit réduit Haut débit...
