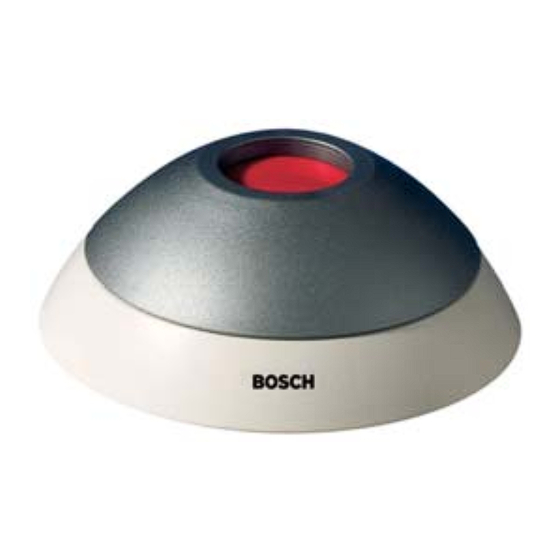

ND 200 LSN
de Installationsanleitung
VdS-Klasse C (G 101037)
Montagereihenfolge
1. Druckknopf soweit eindrücken, bis sich die Kappe durch Linksdrehung entriegeln
und abheben lässt.
2. Gehäuseoberteil durch Zusammendrücken der beiden Halteklammern vom Gehäu-
seunterteil trennen.
3. Zum Bohren der Befestigungslöcher (∅ 4 mm) Gehäuseunterteil als Schablone ver-
wenden. Dübel S4 einsetzen und Gehäuseunterteil mit Holzschrauben (3 x 25 bzw.
3,5 x 25) befestigen.
4. Anschlusskabel ca. 120 mm abisolieren und je nach Kabelzuführung (a.P./u.P.) in
das Gehäuseunterteil einlegen und mit Kabelbinder zugentlastend befestigen.
a.P. Kabelzuführung
Kabelzuführung
für 1 Kabel
Kabelbinder
zur Zugent-
lastung
Kabelzuführung
für 2 Kabel
5. Überfalltaster anschließen.
I4
I3
/SA
+U/SR
bLSN2/SM
bLSN1 /AA
aLSN1
I2
LSN
0V
+U
bLSN1/AM
I1
6. Gehäuseoberteil unter Berücksichtigung der Einbaulage (Orientierungshilfe Kabel-
zuführung oder Sabotagekontakt) aufsetzen und in die Halteklammern einrasten.
u.P. Kabelzuführung
Kabelbinder
zur Zugent-
lastung
Kabelzuführung
I5
bLSN2
0V/AR
aLSN2
I6
LSN
0V
+
U
I7
Sabotagekontakt
7. Überprüfen Sie die Funktion des Alarm- und Sabotagekontaktes.
8. - Plombe in die Innenseite der Kappe einlegen. Bei Bedarf äußere Ränder
der Plombe in die Kappe eindrücken und Plombe in die gewünschte
Position drehen.
- Kappe aufsetzen: dazu Dreieck deckungsgleich zur Markierung setzen,
Kappe aufsetzen und durch Rechtsdrehung verriegeln.
Plombe
Markierung
Technische Daten
Betriebsspannung (LSN-Teil) +12 V ... +30 V
Stromaufnahme (Linienspeisung) ca. 0,5 mA
Umgebungstemperatur 0° C ... +50° C
Raumklimata DIN 40040 R 14
Schutzart IP 40
Umweltklasse II
Gehäuse
- Material ABS
- Farbe - RAL 9002 (Gehäuse)
- Grau (Abdeckung)
- Gewicht 70 g
- Abmessungen (Ø x H) 81 x 31 mm
Bosch Sicherheitssysteme GmbH
Robert-Koch-Str. 100
D-85521 Ottobrunn
Germany
Telephone (089) 6290-0
Fax (089) 6290-1020
www.bosch-securitysystems.com
© Bosch Sicherheitssysteme GmbH, 2009
V4 2009.08
Dreieck
