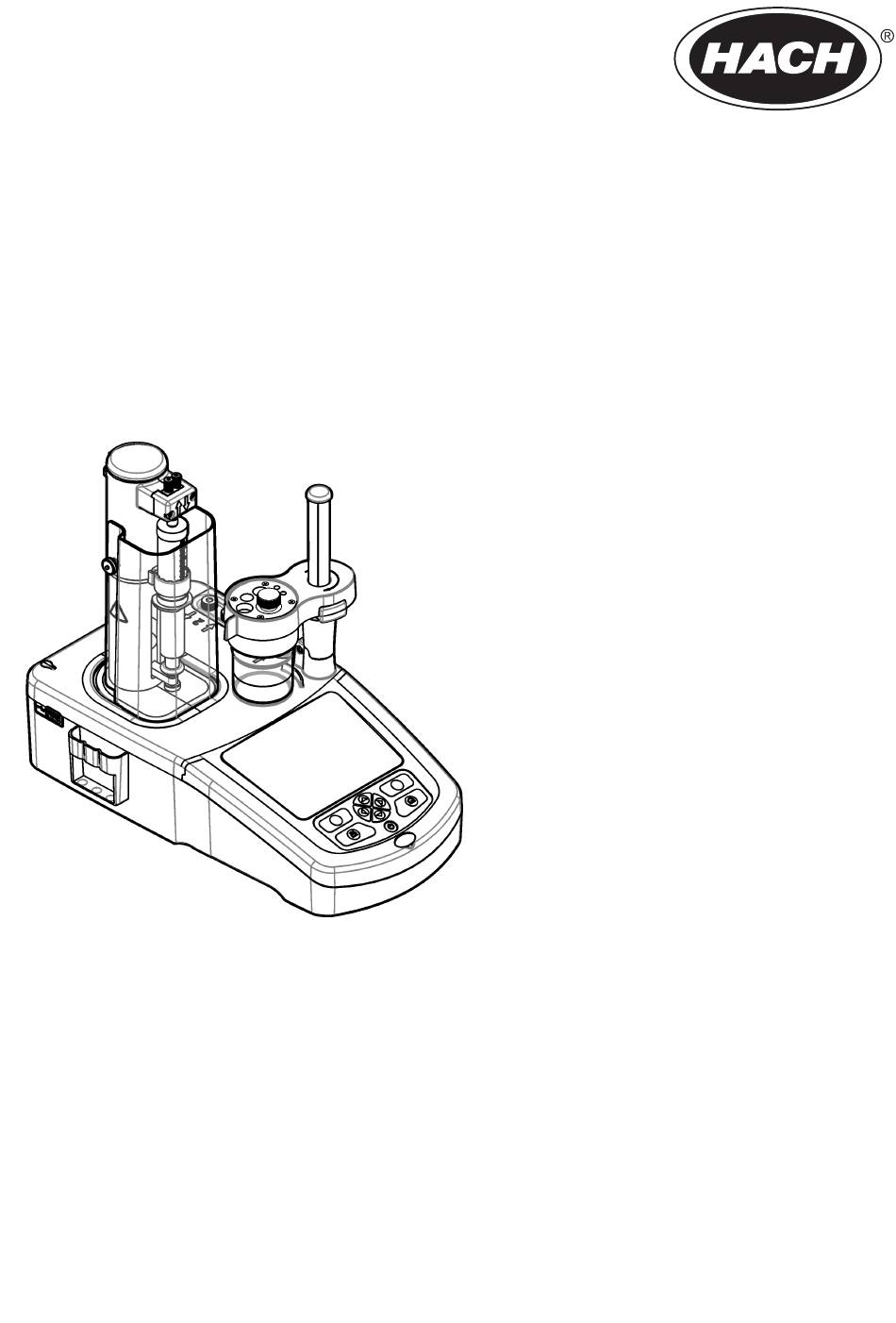

DOC022.97.93082 ® TitraLab KF1000 series workstations 03/2019, Edition 9 Basic User Manual Manuel d'utilisation de base Manual básico del usuario Manual Básico do Usuário 基本用户手册 基本取扱説明書 기본 사용 설명서...
Page 2
English ..........................3 Français ......................... 27 Español .......................... 53 Português ........................79 中文 ..........................105 日本語 ........................... 127 한글 ..........................151...
Table of contents Specifications on page 3 Startup on page 18 General information on page 3 Standard operations on page 19 Installation on page 7 Maintenance on page 25 Keypad on page 16 Expanded manual version For additional information, refer to the expanded version of this manual, which is available on the manufacturer's website.
Page 4
Make sure that the protection provided by this equipment is not impaired. Do not use or install this equipment in any manner other than that specified in this manual. Use of hazard information D A N G E R Indicates a potentially or imminently hazardous situation which, if not avoided, will result in death or serious injury. W A R N I N G Indicates a potentially or imminently hazardous situation which, if not avoided, could result in death or serious injury.
Page 5
1. The equipment may not cause harmful interference. 2. The equipment must accept any interference received, including interference that may cause undesired operation. Changes or modifications to this equipment not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC rules.
Page 6
Table 1 Instrument configuration Model Syringes Pumps KF1121 Instrument connections Use the USB port on the side of the instrument for the USB applications key supplied with the instrument. Use the USB port on the rear of the instrument to connect to a printer, mouse, keyboard or a USB hub.
Note: For identification, the outlet tube from the syringe is fitted with a blue marker. 1 Instrument 3 Power cord 2 Sample stopper 4 Power supply Figure 2 Contents of the application box 1 KF standard beaker 6 Syringe holding ring 2 KF white PTFE conical adapter 7 Syringe 3 Magnetic stir bars...
Page 8
• The power supply connector on the rear panel must be easily accessible so the power can be disconnected quickly in case of emergency. • Keep the instrument away from temperature extremes, including heaters, direct sunlight and other heat sources. •...
Page 10
Install the sensor holder accessories Add the stir bar to the beaker, and then attach the beaker to the sensor holder. Install the desiccant cartridge and the sample stopper. Refer to the illustrated steps that follow. Prepare the tubes Remove any bends in the end of the tubes. 10 English...
Page 11
Connect the tubes Arrow symbols identify the inlet and outlet ports for the syringe and the pump connections. The “up” arrow is the outlet port. The “down” arrow is the inlet port. Turn the tube connectors on the inlet and outlet ports of the syringe and pump until they click.
Page 12
Refer to the illustrated steps that follow. Check the titrant tube and sensor installation The titrant must be added where there is most turbulence and as far away from the sensor to allow the reagent time to react. Check that the titrant tube and the sensor are positioned correctly. Refer to Figure 3, where the arrows show the direction of the sample flow.
Page 13
Figure 3 Titrant tube and sensor positions 1 Titrant tube 2 Sensor 3 Magnetic stir bar Install the titrant and the reagent C A U T I O N Chemical exposure hazard. Obey laboratory safety procedures and wear all of the personal protective equipment appropriate to the chemicals that are handled.
Page 15
Figure 4 Bottles identification 1 Titrant 3 Solvent 2 Waste Tidy the work area Attach the tubes to the instrument with the clips on the electrovalve and the sensor holder. Refer to the illustrated steps that follow. English 15...
User interface and navigation Keypad 1 Power 3 Selection keys 5 Home key 2 Printer 4 Navigation keys Description Power Sets the instrument power to on or off. Push the key for 2 seconds to set the power to off. Printer The printer key only operates if a printer is connected to the instrument.
Page 17
Home screen 1 Available options from this screen 5 Screen name 2 A second row of available options from this screen 6 Information icons (refer to Table 3 KF applications 7 Option available by pushing the selection key below 4 Screen icon 8 Arrow keys available for use in the screen Table 2 shows the information icons that can be shown in the header bar.
Startup C A U T I O N Chemical exposure hazard. Obey laboratory safety procedures and wear all of the personal protective equipment appropriate to the chemicals that are handled. Refer to the current safety data sheets (MSDS/SDS) for safety protocols. C A U T I O N Personal injury hazard.
• The measurement procedure starts when Start is selected. If the cell is dry, cell conditioning is not needed and the user is asked to add the sample. If the cell is not dry, cell conditioning starts Install the applications Use the supplied USB key to install the applications.
Page 20
Calibration Calibrate the titrant 1. Make sure that the glass beaker, the sensor holder and all related parts are clean and dry. Put a magnetic stir bar into the beaker. 2. Attach the beaker to the sensor holder. Make sure that the beaker fits tightly into the sensor holder.
Page 21
14. When the cell conditioning is complete add the standard. Remove the sample stopper and put the correct amount of standard into the beaker with an applicable utensil. Make sure that all of the standard is put into the center of the beaker and that none of it spills onto the walls of the beaker. 15.
Page 22
6. If the Cell standby option has not been selected (refer to Cell standby on page 18), continue at step 8. 7. The cell standby operation starts. The stirring speed is that specified for the application and cannot be changed. The stability bar and the cell drift value are shown at the bottom of the display.
Page 23
14. Two options are available during the cell conditioning procedure: Option Description Stop Aborts the measurement and no results are calculated. If selected during the Replicate Sample option, then all data in the series is lost. Skip Stops the cell conditioning and goes directly to the next step in the procedure. Results are then calculated from measurement data available before Skip is selected.
Page 24
Make sure to fully rinse the syringe with methanol dry before the test to remove titrant. Make sure to fully rinse the syringe with methanol dry after the test to remove water. Note: A license key is necessary to enable the syringe verification option on the instrument. Contact the manufacturer or a sales representative to get a license key.
Purge Use this procedure to remove air bubbles from the system. Refer to Prepare the instrument for measurement on page 19 for instructions. Cell management Use this option to fill or empty the measurement cell with the pumps. These procedures stop automatically after a pre-determined time.
Page 26
To regenerate the molecular sieve, dry it in an oven at a temperature of 300 °C (572 °F) for at least 4 hours. When cool, it can be kept in a glass bottle with an airtight seal. Maintenance menu Refer to the Full User Manual, which is available as a download from our website. 26 English...
Page 27
Table des matières Spécifications à la page 27 Démarrage à la page 43 Généralités à la page 27 Opérations standard à la page 44 Installation à la page 32 Entretien à la page 51 Clavier à la page 41 Version enrichie de ce manuel Pour de plus amples informations, consultez la version enrichie de ce manuel, accessible sur le site Web du fabricant.
Page 28
Veuillez lire l'ensemble du manuel avant le déballage, la configuration ou la mise en fonctionnement de cet appareil. Respectez toutes les déclarations de prudence et d'attention. Le non-respect de cette procédure peut conduire à des blessures graves de l'opérateur ou à des dégâts sur le matériel. Assurez-vous que la protection fournie avec cet appareil n'est pas défaillante.
Page 29
Cet appareil numérique de classe A répond à toutes les exigences de la réglementation canadienne sur les équipements provoquant des interférences. FCC part 15, limites de classe A : Les données d'essai correspondantes sont conservées chez le constructeur. L'appareil est conforme à...
Page 30
1 Clavier 6 Capot de protection de seringue 11 Entrée/sortie pompe 2 (rejet) 2 Affichage 7 Entrée/sortie de seringue 12 Entrée/sortie pompe 1 (solvant) 3 Port USB 8 Attaches de tube 13 Capot d'accès à la pompe 4 Bouchon d'échantillon 9 Seringue 5 Bécher 10 Support de capteur...
Page 31
Composants du produit Assurez-vous d'avoir bien reçu tous les composants. Consultez la nomenclature dans la boîte. Si des éléments manquent ou sont endommagés, contactez immédiatement le fabricant ou un représentant commercial. Figure 1 Contenu de la boîte d'instrument Remarque : Pour l'identification, le tube de sortie de la seringue est doté d'un repère bleu. 1 Instrument 3 Cordon d'alimentation 2 Bouchon d'échantillon...
Page 32
Figure 2 Contenu de la boîte d'application 1 Bécher standard KF 6 Bague de support de seringue 2 Adaptateur conique KF en PTFE blanc 7 Seringue 3 Agitateurs magnétiques 8 Bouteille en verre 4 Clé USB des applications 9 Capuchons de bouteille (3 x GL45) 5 Capteur 10 Cartouches de déshydratant (3x, remplies de sérum moléculaire)
Page 33
• Conservez l'instrument loin des températures extrêmes, y compris des radiateurs, de la lumière directe du soleil et d'autres sources de chaleur.. • Placez l'instrument sur une surface stable et de niveau dans un lieu bien ventilé. • Assurez-vous de laisser au moins 15 cm (6 in) d'espace sur tous les côtés de l'instrument pour éviter que les parties électriques ne surchauffent.
Page 35
Installation des accessoires du support de capteur. Ajoutez l'agitateur au bécher, puis fixez le bécher sur le support de capteur. Installez la cartouche de déshydratant et le bouchon d'échantillon. Consultez les étapes illustrées ci-dessous. Préparation des tubes Éliminez tous les coudes sur l'extrémité des tubes. Français 35...
Page 36
Branchement des tubes La flèche indique les ports d'entrée et de sortie pour les connexions de la seringue et de la pompe. La flèche vers le haut indique le port de sortie. La flèche vers le bas indique le port d'entrée. Tournez les connecteurs du tube sur les ports d'entrée et de sortie de la seringue et pompez jusqu'à...
Page 37
Connectez le capteur à un port de capteur disponible à l'arrière de l'instrument. Après le raccordement du capteur, assurez-vous que l'icône du capteur s'affiche dans la bannière en haut de l'écran. Consultez les étapes illustrées ci-dessous. Contrôle de l'installation du tube de titrant et du capteur Le titrant doit être ajouté...
Page 38
Figure 3 Positions du tube de titrant et du capteur 1 Tube de titrant 2 Capteur 3 Barre de l'agitateur magnétique Installation de la solution titrée et du réactif A T T E N T I O N Risque d'exposition chimique. Respectez les procédures de sécurité du laboratoire et portez tous les équipements de protection personnelle adaptés aux produits chimiques que vous manipulez.
Page 40
Figure 4 Identification de flacons 1 Solution titrée 3 Solvant 2 Déchets Rangement de la zone de travail Attachez les tubes à l'instrument à l'aide des attaches sur l'électrovanne et le support de capteur. Consultez les étapes illustrées ci-dessous. 40 Français...
Page 41
Interface utilisateur et navigation Clavier 1 Puissance 3 Touches de sélection 5 Initial USAGE MANUEL 2 Imprimante 4 Touches de navigation Touche Désignation Puissance Met l'instrument sous/hors tension. Appuyez sur la touche pendant 2 secondes pour mettre l'instrument hors tension. Imprimante La touche imprimante ne fonctionne que si une imprimante est raccordée à...
Page 42
Écran d'accueil 1 Option disponible à partir de cet écran 5 Nom de l'écran 2 Une deuxième rangée d'options disponibles à partir 6 Icônes d'informations (voir Tableau de cet écran 3 Applications KF 7 Option disponible en appuyant sur la touche de sélection au-dessous 4 Icône de l'écran 8 Touches fléchées disponibles pour l'utilisation dans...
Page 43
Démarrage A T T E N T I O N Risque d'exposition chimique. Respectez les procédures de sécurité du laboratoire et portez tous les équipements de protection personnelle adaptés aux produits chimiques que vous manipulez. Consultez les fiches de données de sécurité (MSDS/SDS) à jour pour connaître les protocoles de sécurité applicables.
Page 44
• La veille de cellule continue jusqu'à la sélection de l'échantillon suivant, puis une nouvelle procédure de mesure démarre • Si l'option Cell management (Gestion de cellule) est sélectionnée à al fin de la procédure de mesure, la veille de cellule est mise en pause puis reprend lorsque la procédure de gestion de cellule se termine •...
Page 45
A T T E N T I O N Risque d'exposition chimique. Respectez les procédures de sécurité du laboratoire et portez tous les équipements de protection personnelle adaptés aux produits chimiques que vous manipulez. Consultez les fiches de données de sécurité (MSDS/SDS) à jour pour connaître les protocoles de sécurité applicables.
Page 46
est affichée au milieu de l'écran. Ces messages peuvent être affichés sous la valeur de dérive de cellule : Message Désignation Excès d'eau La cellule de mesure contient trop d'eau. Le titrant continue à être ajouté jusqu'à ce que la cellule soit sèche. Excès de solution titrée La cellule de mesure contient trop de titrant.
Page 47
21. Une fois l'étalonnage terminé, appuyez sur les touches fléchées gauche et droite pour voir les différents affichages d'étalonnage. 22. Appuyer sur Reject (Rejeter) ou Continue (Continuer). Option Désignation Rejeter Rejette l'étalonnage. Sélectionner Cancel (Annuler) pour revenir à l'écran de résultat ou Confirm (Confirmer) pour rejeter l'étalonnage.
Page 48
8. Les informations de l'application s'affichent sur l'écran. Si nécessaire, sélectionnez une icône pour plus d'informations ou pour modifier certaines données. Option Désignation Information Affiche davantage d'informations sur l'application. Opérateur Modifie l'ID opérateur. Sélectionner dans une liste des opérateurs applicables. Echantillon Nom d'échantillon : modifier le nom spécifié...
Page 49
17. Remettez le bouchon d'échantillon dans le support pour capteur. Assurez-vous que le bouchon d'échantillon est fermement maintenu dans le support pour capteur. 18. Pesez le récipient d'échantillon vide et soutrayez cette valeur au poids de l'échantillon dans son récipient (voir étape 15). Le résultat est le poids exact de l'échantillon analysé. Notez cette valeur. 19.
Page 50
5. Sur l'écran de maintenance, sélectionnez Syringe verification (Vérification de la seringue), puis appuyez sur Select (Sélectionner). 6. Lorsque l'option est sélectionnée pour la première fois, saisissez la clé de licence. 7. Suivez la procédure fournie avec le kit de vérification de la seringue. Pour plus d'informations, reportez-vous à...
Page 51
Purge Utilisez cette procédure pour purger les bulles d'air du système. Reportez-vous à la section Préparation de l'instrument pour la mesure à la page 44 pour plus d'instructions. Gestion de cellule Utilisez cette option pour remplir ou vider la cellule de mesure avec les pompes. Ces procédures s'arrêtent automatiquement au bout d'une durée prédéterminée.
Page 52
Régénération du tamis moléculaire Il est recommandé de régénérer le tamis moléculaire toutes les semaines, mais la fréquence varie en fonction de l'humidité du laboratoire. Un indicateur d'humidité, comme des cristaux de silice qui changent de couleur, peut être utilisé pour indiquer lorsque la régénération est nécessaire. Pour régénérer le tamis moléculaire, séchez-le dans un four à...
Page 53
Índice de contenidos Especificaciones en la página 53 Inicio en la página 69 Información general en la página 53 Operaciones estándar en la página 70 Instalación en la página 58 Mantenimiento en la página 77 Teclado en la página 67 Versión ampliada del manual Para obtener más información, consulte la versión expandida de este manual de usuario que se encuentra disponible en el sitio web del fabricante.
Page 54
Asegúrese de que la protección proporcionada por el equipo no está dañada. No utilice ni instale este equipo de manera distinta a lo especificado en este manual. Uso de la información sobre riesgos P E L I G R O Indica una situación potencial o de riesgo inminente que, de no evitarse, provocará...
Page 55
1. El equipo no puede causar interferencias perjudiciales. 2. Este equipo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que pueden causar un funcionamiento no deseado. Los cambios o modificaciones a este equipo que no hayan sido aprobados por la parte responsable podrían anular el permiso del usuario para operar el equipo.
Page 56
1 Teclado 6 Cubierta de protección de 11 Entrada/salida de bomba jeringuilla 2 (residuo) 2 Pantalla 7 Entrada/salida de jeringuilla 12 Entrada/salida de bomba 1 (disolvente) 3 Puerto USB 8 Clips de tubo 13 Cubierta de acceso a bomba 4 Tope de la muestra 9 Jeringuilla 5 Vaso de precipitados 10 Soporte de sensor...
Page 57
Conexiones del instrumento Use el puerto USB en el lateral del instrumento para la llave de aplicaciones USB que se proporciona con el instrumento. Use el puerto USB en la parte posterior del instrumento para conectar una impresora, ratón (mouse), teclado o concentrador USB. 1 Fuente de alimentación externa 4 No usado 7 Puerto USB...
Page 58
Figura 2 Contenido de la caja de aplicaciones 1 Vaso de precipitados estándar KF 6 Aro de sujeción de jeringuilla 2 Adaptador cónico KF blanco PTFE 7 Jeringuilla 3 Varillas de agitación magnéticas 8 Frasco de cristal 4 Llave de aplicaciones USB 9 Tapones de frascos (3 x GL45) 5 Sensor 10 Cartuchos desecantes (3x, llenos con tamiz...
Page 59
• Coloque el instrumento sobre una superficie estable y lisa en un lugar bien ventilado. • Asegúrese de que quedan al menos 15 cm (6 pulgadas) de espacio en todos los lados del instrumento para impedir un sobrecalentamiento de las piezas eléctricas. •...
Page 61
Instalación de los accesorios del soporte del sensor Agregue la varilla de agitación al vaso de precipitados y después conecte el vaso de precipitados al soporte del sensor. Instale el cartucho desecante y el tope de la muestra. Consulte los pasos ilustrados que se muestran a continuación.
Page 62
Conexión de los tubos Los símbolos de flecha identifican los puertos de entrada y salida de la jeringuilla y de las conexiones de la bomba. La flecha "arriba" es el puerto de salida. La flecha "abajo" es el puerto de entrada.
Page 63
Conecte el sensor a un puerto de sensor disponible en la parte posterior del instrumento. Después de conectar el sensor, asegúrese de que el icono del sensor se muestra en el banner en la parte superior de la pantalla. Consulte los pasos ilustrados que se muestran a continuación. Comprobación de la instalación del tubo del agente de titulación y del sensor El agente de titulación se debe añadir cuando hay mucha turbulencia y de forma alejada del sensor para que el reactivo tenga tiempo de reaccionar.
Page 64
Figura 3 Posiciones del tubo del agente de titulación y del sensor 1 Tubo del agente de titulación 2 Sensor 3 Varilla de agitación magnética Instalación del titrante y del reactivo P R E C A U C I Ó N Peligro por exposición a productos químicos.
Page 66
Figura 4 Identificación de las botellas 1 Titrante 3 Disolvente 2 Residuos Limpieza del área de trabajo Conecte los tubos al instrumento con los clips de la electroválvula y del soporte del sensor. Consulte los pasos ilustrados que se muestran a continuación. 66 Español...
Page 67
Interfaz del usuario y navegación Teclado 1 Alimentación eléctrica 3 Teclas de selección 5 Home (Inicio) , tecla 2 Impresora 4 Teclas de navegación Tecla Descripción Alimentación eléctrica Enciende y apaga el instrumento. Pulse la tecla 2 segundos para apagarlo. Impresora La tecla de impresora solo funciona si hay conectada una impresora al instrumento.
Page 68
Pantalla de inicio 1 Opciones disponibles en esta pantalla 5 Nombre de la pantalla 2 Una segunda fila de opciones disponibles en esta 6 Iconos de información (consulte la Tabla pantalla 3 Aplicaciones KF 7 Opción disponible al pulsar la tecla de selección de abajo 4 Icono de pantalla 8 Teclas de flecha que se pueden usar en la pantalla...
Page 69
Inicio P R E C A U C I Ó N Peligro por exposición a productos químicos. Respete los procedimientos de seguridad del laboratorio y utilice el equipo de protección personal adecuado para las sustancias químicas que vaya a manipular. Consulte los protocolos de seguridad en las hojas de datos de seguridad actuales (MSDS/SDS).
Page 70
• Se usa la velocidad de agitación especificada para la aplicación • La información de la puesta en espera de la celda se muestra en la parte inferior de la pantalla de inicio de la aplicación • Una vez validado el peso de la muestra al final del procedimiento de medición, vuelve a empezar de nuevo el acondicionamiento de la celda automáticamente •...
Page 71
P R E C A U C I Ó N Peligro por exposición a productos químicos. Respete los procedimientos de seguridad del laboratorio y utilice el equipo de protección personal adecuado para las sustancias químicas que vaya a manipular. Consulte los protocolos de seguridad en las hojas de datos de seguridad actuales (MSDS/SDS).
Page 72
(estable). El valor de desviación de la celda se muestra en la mitad de la pantalla. Los siguientes mensajes se pueden mostrar debajo del valor de desviación de la celda: Mensaje Descripción Excess of water (Exceso de agua) La celda de medición contiene demasiada agua. Se sigue añadiendo titrante hasta que la celda esté...
Page 73
21. Finalizada la calibración, pulse las teclas de flecha izquierda y derecha para ver las distintas vistas de calibración. 22. Pulse Reject (Rechazar) o Continue (Continuar). Opción Descripción Reject Rechaza la calibración. Seleccione Cancel (Cancelar) para volver a la pantalla de (Rechazar) resultados o Confirm (Confirmar) para rechazar la calibración.
Page 74
Nota: Estos mensajes se pueden mostrar debajo del valor de desviación de la celda en la mitada de la pantalla durante el procedimiento de acondicionamiento de la celda. La barra de estabilidad o estos mensajes se muestran en la parte inferior de la pantalla durante el procedimiento de medición. 8.
Page 75
15. Pese la muestra en su envase y anote el resultado. 16. Cuando el acondicionamiento de la celda haya finalizado, añada la muestra. Retire el tope de la muestra y ponga la cantidad correcta de muestra en el vaso de precipitados con un utensilio adecuado.
Page 76
Nota: Se precisa una clave de licencia para activar la opción de verificación de la jeringa en el instrumento. Póngase en contacto con el fabricante o con un representante de ventas para obtener una clave de licencia. 1. En la pantalla de inicio, seleccione Settings (Configuración) y, a continuación, pulse Select (Seleccionar).
Page 77
Purga Siga este procedimiento para quitar las burbujas de aire del sistema. Consulte Preparación del instrumento para la medición en la página 70 para obtener instrucciones. Cell management (Administración de la celda) Use esta opción para llenar o vaciar la celda de medición con las bombas. Estos procedimientos se detienen automáticamente después de un tiempo predeterminado.
Page 78
Regeneración del tamiz molecular Se recomienda regenerar el tamiz molecular semanalmente, si bien la frecuencia variará según la humedad presente en el laboratorio. Se puede usar un indicador de humedad, como un cristal de gel de sílice que cambie de color, para mostrar cuando es necesario llevar a cabo una regeneración. Para regenerar el tamiz molecular, séquelo en un horno a una temperatura de 300 °C (572 °F) durante el menos 4 horas.
Page 79
Índice Especificações na página 79 Inicialização na página 95 Informações gerais na página 79 Operações padrões na página 96 Instalação na página 84 Manutenção na página 103 Teclado na página 93 Versão completa do manual Para obter informações adicionais, consulte a versão expandida desse manual, disponível no site do fabricante.
Page 80
Leia todo o manual antes de tirar da embalagem, montar ou operar esse equipamento. Preste atenção a todas as declarações de perigo e cuidado. Caso contrário, o operador poderá sofrer ferimentos graves ou o equipamento poderá ser danificado. Certifique-se de que a proteção oferecida por este equipamento não seja afetada. Não use nem instale este equipamento de nenhuma outra forma além da especificada neste manual.
Page 81
FCC parte 15, limites Classe "A" Os registros de testes de comprovação encontram-se com o fabricante. O dispositivo está em conformidade com a Parte 15 das Regras da FCC. A operação está sujeita às seguintes condições: 1. O equipamento não deve causar interferência prejudicial. 2.
Page 82
1 Teclado 6 Tampa de proteção da seringa 11 Entrada/saída da bomba 2 (resíduos) 2 Tela 7 Entrada/saída da seringa 12 Entrada/saída da bomba 1 (solvente) 3 Porta USB 8 Clipes do tubo 13 Tampa de acesso da bomba 4 Tampa da amostra 9 Seringa 5 Béquer 10 Suporte do sensor...
Page 83
Conexões do instrumento Use a porta USB ao lado do instrumento para a chave de aplicações USB fornecida com o instrumento. Use a porta USB atrás do instrumento para conectar a uma impressora, teclado ou hub USB. 1 Fonte de alimentação externa 4 Não utilizada 7 Porta USB de 24 V porta...
Page 84
Figura 2 Conteúdo da caixa de aplicação 1 Béquer padrão KF 6 Anel de suporte da seringa 2 Adaptador cônico PTFE branco KF 7 Seringa 3 Barras de movimento magnético 8 Garrafa de vidro 4 Chave de aplicações USB 9 Tampas do frasco (3 x GL45) 5 Sensor 10 Cartuchos dessecantes (3x, preenchidos com uma peneira molecular)
Page 85
• Coloque o instrumento em uma superfície estável e nivelada em um local bem ventilado.. • Certifique-se de que tenha pelo menos 15 cm (6 pol.) de espaço em todos os lados do instrumento para evitar que as partes elétricas superaqueçam. •...
Page 87
Instale os acessórios do suporte do sensor Adicione a barra de agitação ao béquer e depois anexe o béquer ao suporte do sensor. Instale o cartucho dessecante e a tampa da amostra. Consulte as etapas ilustradas a seguir. Prepare os tubos Remova qualquer dobra na extremidade dos tubos.
Page 88
Conecte os tubos Os símbolos de seta identificam as portas de entrada e de saída para as conexões da bomba e da seringa. A seta "para cima" é a porta de saída. A seta "para baixo" é a porta de entrada. Gire os conectores do tubo nas portas de entrada e de saída da seringa e da bomba até...
Page 89
Consulte as etapas ilustradas seguintes. Verifique a instalação do tubo e do sensor do titulante. O titulante deve ser adicionado onde houver mais turbulência e o mais distante possível do sensor, permitindo que o tempo do reagente reaja. Verifique se o tubo e o sensor do titulante estão bem posicionados.
Page 90
Figura 3 Posições do tubo e do sensor do titulante. 1 Tubo do titulante 2 Sensor 3 Barra de agitação magnética Instale o titulante e o reagente C U I D A D O Risco de exposição a produtos químicos. Obedeça aos procedimentos de segurança laboratoriais e use todos os equipamentos de proteção individual adequados aos produtos químicos que estão sendo manipulados.
Page 92
Figura 4 Identificação das garrafas 1 Titulante 3 Solvente 2 Resíduos Organize a área de trabalho Anexe os tubos ao instrumento com clipes na eletroválvula e no suporte do sensor. Consulte as etapas ilustradas seguintes. 92 Português...
Page 93
Interface do usuário e navegação Teclado 1 Energia 3 Teclas de seleção 5 Home tecla 2 Impressora 4 Teclas de navegação Tecla Descrição Energia Define a energia ligada ou desligada do instrumento. Pressione a tecla por 2 segundos para definir a energia para desligada. Impressora A tecla da impressora somente funciona se uma impressora estiver conectada ao instrumento.
Page 94
Tela de início 1 Opções disponíveis desta tela 5 Nome da tela 2 Uma segunda fileira de opções disponíveis desta 6 Ícones de informação (consulte Tabela tela 3 Aplicações KF 7 Opção disponibilizada ao pressionar a tecla de seleção abaixo 4 Ícone da tela 8 Setas disponibilizadas para utilização na tela Tabela 2...
Page 95
Inicialização C U I D A D O Risco de exposição a produtos químicos. Obedeça aos procedimentos de segurança laboratoriais e use todos os equipamentos de proteção individual adequados aos produtos químicos que estão sendo manipulados. Consulte as planilhas de dados de segurança (MSDS/SDS) atuais para verificar os protocolos de segurança.
Page 96
• Depois que a pesagem da amostra for validada, ao final do procedimento de validação, o condicionamento da célula recomeça automaticamente. • O modo de espera da célula continua até que a próxima amostra seja selecionada e que um novo procedimento de medição seja iniciado •...
Page 97
C U I D A D O Risco de exposição a produtos químicos. Obedeça aos procedimentos de segurança laboratoriais e use todos os equipamentos de proteção individual adequados aos produtos químicos que estão sendo manipulados. Consulte as planilhas de dados de segurança (MSDS/SDS) atuais para verificar os protocolos de segurança.
Page 98
(estável). O valor do curso da célula é exibido no meio da tela. Estas mensagens podem ser exibidas abaixo do valor do curso da célula: Mensagem Descrição Excesso de água A célula de medição contém muita água. O titulante continua sendo adicionado até...
Page 99
21. Quando a calibração estiver completa, pressione as setas para a direita e para a esquerda para visualizar as diferentes calibrações. 22. Pressione Rejeitar ou Continuar. Opção Descrição Rejeitar Rejeita a calibração. Selecione Cancelar para retornar à tela de resultados ou Confirmar para rejeitar a calibração.
Page 100
8. As informações da aplicação são exibidas na tela. Se necessário, selecione um ícone para obter mais informações ou alterar alguns dados. Opção Descrição Informação Exibe mais informações sobre a aplicação. Operador Altera o ID do operador. Selecione a partir da lista de operadores aplicáveis. Amostra Nome da amostra: Altera o nome especificado da amostra.
Page 101
18. Pese o recipiente vazio da amostra e diminua este valor do peso da amostra no seu recipiente (consulte a etapa 15). O resultado é o peso exato da amostra analisada. Anote este valor. 19. Pressione Start (Iniciar) para iniciar a análise do teor de humidade. Os dados da medição são exibidos na tela.
Page 102
7. Siga o procedimento fornecido com o kit de verificação de seringa. Para obter mais informações, consulte a versão completa deste manual. Gerenciar o log de dados Para selecionar os dados para exibir, excluir ou exportar, especificar filtros de dados 1.
Page 103
Purge (Purgar) Use este procedimento para remover bolhas de ar do sistema. Consulte Prepare o instrumento para medição na página 96 para instruções. Gerenciamento de célula Use esta opção para encher ou esvaziar a célula de medição com as bombas. Estes procedimentos param automaticamente após um período pré-determinado.
Page 104
Regenere a peneira molecular Recomenda-se regenerar a peneira molecular semanalmente, mas isto varia dependendo da umidade do laboratório. Um indicador de umidade, como o cristal de sílica gel para mudança de cor, pode ser usado para mostrar quando a regeneração é necessária. Para regenerar a peneira molecular, seque-a em um forno a temperatura de 300 °C (572 °F) por pelo menos 4 horas.
Page 105
