SRAM LEVEL Service Manual page 18

3
4
5
6
8 N·m
8
(71 in-lb)
7

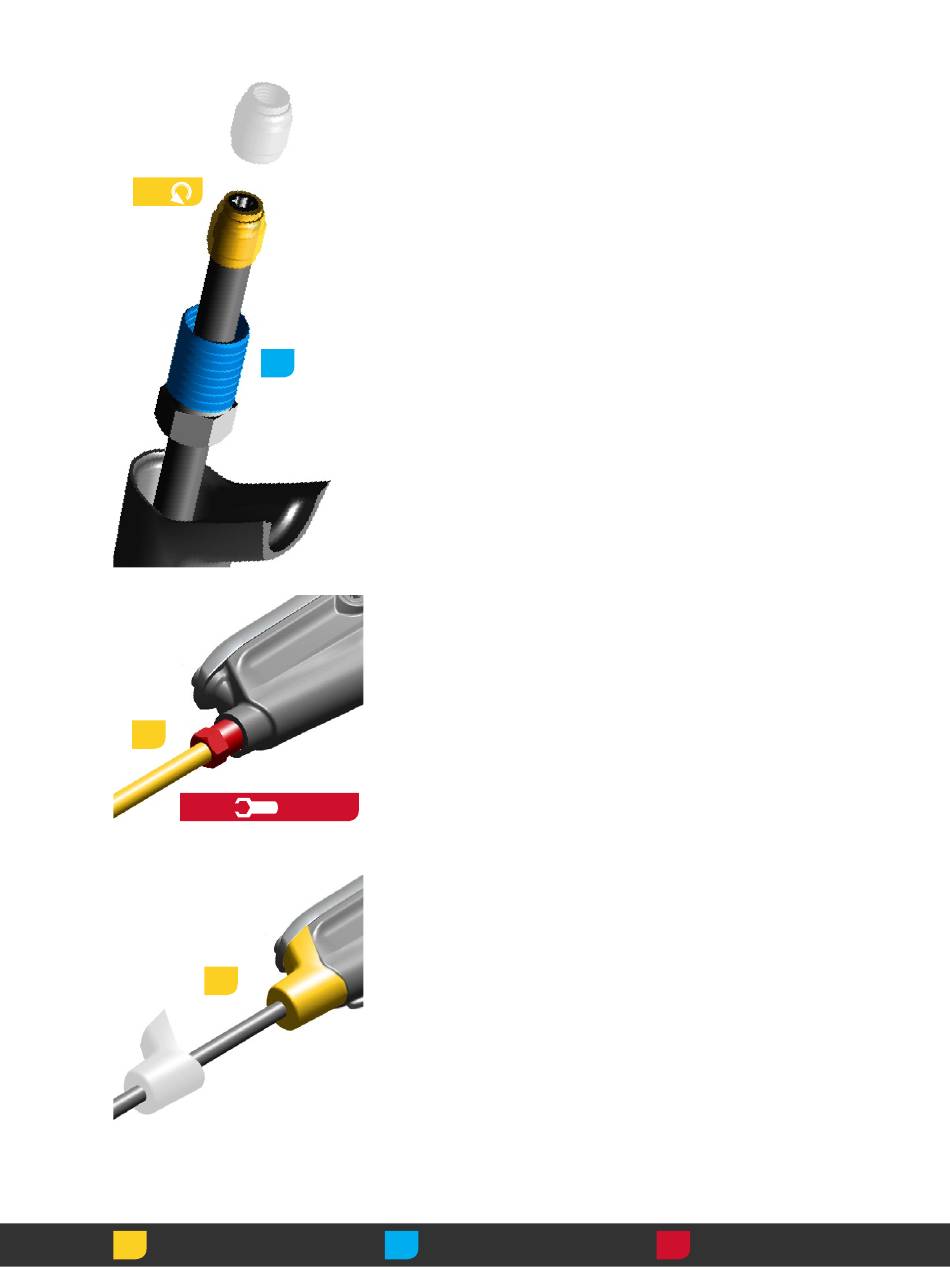

Install Monter Montare
Montuj Namontovat Τοποθέτηση
Thread the compression
fitting over the hose barb,
counter-clockwise, until it is
flush or slightly lower than
the hose barb.
The compression fitting is
reverse threaded.
Wkręcaj złącze zaciskowe
na końcówkę przewodu,
obracając w kierunku
odwrotnym do kierunku
ruchu wskazówek zegara,
do momentu, gdy będą na
równi lub złącze znajdzie
się nieco poniżej końcówki
przewodu.
Gwint złącza zaciskowego
jest odwrócony.
Install the hose firmly
into the lever body while
threading the compression
nut by hand.
Use an 8 mm flare nut
wrench to tighten the
compression nut.
Zamontuj przewód pewnie
do korpusu dźwigni,
jednocześnie dokręcając
ręcznie nakrętkę dociskową.
Użyj klucza oczkowego
otwartego 8 mm, aby dokręcić
nakrętkę dociskającą.
Grease Smør
Smaruj Namazat
Skru kompressionsfatningen
ned over slangespidsen,
mod uret til den flugter
eller ligger lidt under
slangespidsen.
Kompressionsfatningen har
modsat rettet gevind.
Na koncovku hadičky
našroubujte proti směru
hodinových ručiček
tlakovou objímku tak, aby
byla zarovnána s koncovkou
nebo o něco níže.
Tlaková objímka má
obrácený závit.
Sæt slangen fast
på grebet, mens
kompressionsmøtrikken
skrues fast med hånden.
Spænd
kompressionsmøtrikken
med en 8 mm gaffelnøgle.
Našroubujte hadičku pevně
do těla páky a utáhněte
tlakovou matici rukou.
K utažení tlakové matice
použijte 8mm otevřený klíč
na převlečné matice.
Ungere Torque
Γράσο Wartość
momentu
Înșurubați mufa pe racord,
prin rotire spre stânga,
până ajunge la același
nivel cu racordul sau puțin
mai jos.
Mufa are filet invers.
Βιδώστε το εξάρτημα
συμπίεσης πάνω
από το άγκιστρο του
εύκαμπτου σωλήνα,
αριστερόστροφα,
μέχρι να βρίσκεται
στο ίδιο επίπεδο ή
ελαφρώς χαμηλότερα
από το άγκιστρο του
εύκαμπτου σωλήνα.
Το εξάρτημα συμπίεσης
έχει αντίθετα σπειρώματα.
Împingeți furtunul în corpul
manetei şi înșurubați mufa
cu mâna.
Folosiți o cheie inelară
deschisă de 8 mm pentru
a demonta piulița cu
compresie.
Τοποθετήστε τον
εύκαμπτο σωλήνα
σταθερά μέσα στο
σώμα της μανέτας ενώ
βιδώνετε το παξιμάδι
συμπίεσης με το χέρι.
Χρησιμοποιήστε ανοιχτή
καστάνια των 8 mm για
να σφίξετε το παξιμάδι
συμπίεσης.
Spænd Cuplu de strângere
