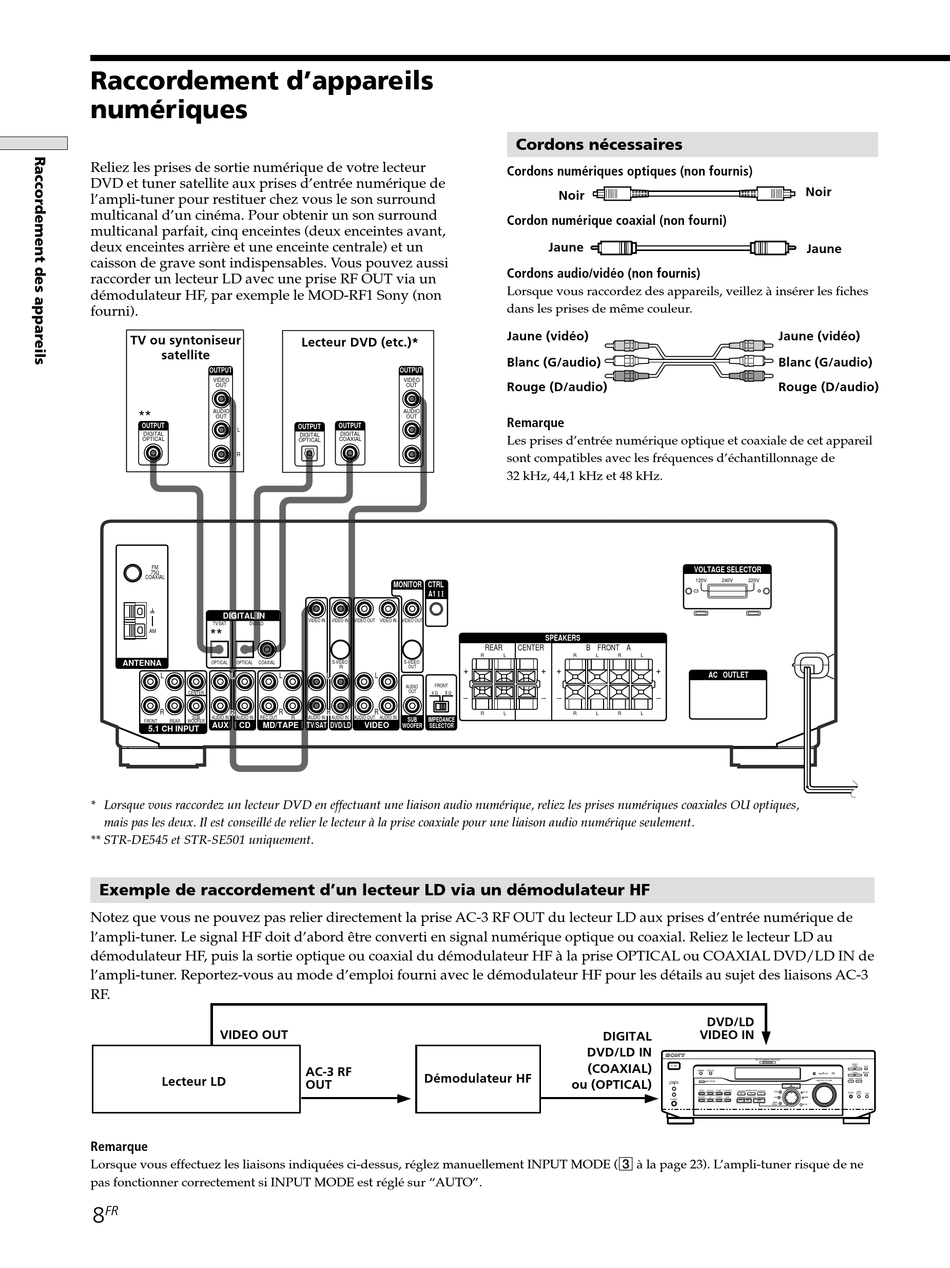

Raccordement d'appareils
numériques
Reliez les prises de sortie numérique de votre lecteur
DVD et tuner satellite aux prises d'entrée numérique de
l'ampli-tuner pour restituer chez vous le son surround
multicanal d'un cinéma. Pour obtenir un son surround
multicanal parfait, cinq enceintes (deux enceintes avant,
deux enceintes arrière et une enceinte centrale) et un
caisson de grave sont indispensables. Vous pouvez aussi
raccorder un lecteur LD avec une prise RF OUT via un
démodulateur HF, par exemple le MOD-RF1 Sony (non
fourni).
TV ou syntoniseur
satellite
OUTPUT
VIDEO
OUT
AUDIO
**
OUT
OUTPUT
L
DIGITAL
OPTICAL
R
FM
75
COAXIAL
DIGITAL IN
TV/SAT DVD/LD
AM **
ANTENNA OPTICAL OPTICAL COAXIAL
L L
CENTER
R R
SUB AUDIO IN AUDIO IN REC OUT
FRONT REAR WOOFER
AUX CD MD/TAPE
5.1 CH INPUT
* Lorsque vous raccordez un lecteur DVD en effectuant une liaison audio numérique, reliez les prises numériques coaxiales OU optiques,
mais pas les deux. Il est conseillé de relier le lecteur à la prise coaxiale pour une liaison audio numérique seulement.
** STR-DE545 et STR-SE501 uniquement.
Exemple de raccordement d'un lecteur LD via un démodulateur HF
Notez que vous ne pouvez pas relier directement la prise AC-3 RF OUT du lecteur LD aux prises d'entrée numérique de
l'ampli-tuner. Le signal HF doit d'abord être converti en signal numérique optique ou coaxial. Reliez le lecteur LD au
démodulateur HF, puis la sortie optique ou coaxial du démodulateur HF à la prise OPTICAL ou COAXIAL DVD/LD IN de
l'ampli-tuner. Reportez-vous au mode d'emploi fourni avec le démodulateur HF pour les détails au sujet des liaisons AC-3
RF.
VIDEO OUT
Lecteur LD
Remarque
Lorsque vous effectuez les liaisons indiquées ci-dessus, réglez manuellement INPUT MODE (3 à la page 23). L'ampli-tuner risque de ne
pas fonctionner correctement si INPUT MODE est réglé sur "AUTO".
8 FR
Lecteur DVD (etc.)*
OUTPUT
VIDEO
OUT
AUDIO
OUT
OUTPUT
OUTPUT
DIGITAL
DIGITAL
COAXIAL
OPTICAL
MONITOR CTRL
A1 I I
VIDEO IN VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT
S-VIDEO S-VIDEO
IN OUT
L L L
FRONT
AUDIO
OUT
4 8
R R R
IN AUDIO IN AUDIO IN AUDIO OUT AUDIO IN
SUB IMPEDANCE
TV/SAT DVD/LD VIDEO
WOOFER SELECTOR
AC-3 RF
Démodulateur HF
OUT
Cordons nécessaires
Cordons numériques optiques (non fournis)
Noir
Cordon numérique coaxial (non fourni)
Jaune
Cordons audio/vidéo (non fournis)
Lorsque vous raccordez des appareils, veillez à insérer les fiches
dans les prises de même couleur.
Jaune (vidéo)
Blanc (G/audio)
Rouge (D/audio)
Remarque
Les prises d'entrée numérique optique et coaxiale de cet appareil
sont compatibles avec les fréquences d'échantillonnage de
32 kHz, 44,1 kHz et 48 kHz.
SPEAKERS
REAR CENTER B FRONT A
R L R L R L
R L R L R L
DIGITAL
DIGITAL
DVD/LD IN
DVD/LD IN
(COAXIAL)
(COAXIAL)
ou (OPTICAL)
(OPTICAL)
Noir
Jaune
Jaune (vidéo)
Blanc (G/audio)
Rouge (D/audio)
VOLTAGE SELECTOR
120V 240V 220V
AC OUTLET
SWITCHED 120W/1A MAX
AC 120V 60Hz
DVD/LD
VIDEO IN
MULTI CHANNEL DECODING
? / 1
DIMMER DISPLAY
BASS BOOST TONE
MASTER VOLUME
INPUT MODE
SPEAKERS
R ON r OFF
A
I i
– +
VIDEO DVD/LD TV/SAT 5.1CH INPUT CINEMA STUDIO
B LEVEL SET UP
A B C MUTING
MD/TAPE CD TUNER AUX SOUND FIELD SUR NAME
PHONES
A. F. D. 2CH MODE
BASS/
TREBLE ENTER
PRESET
– TUNING + SHIFT
– TUNING + MEMORY
FM/AM FM MODE
BASS
TONE
BOOST
