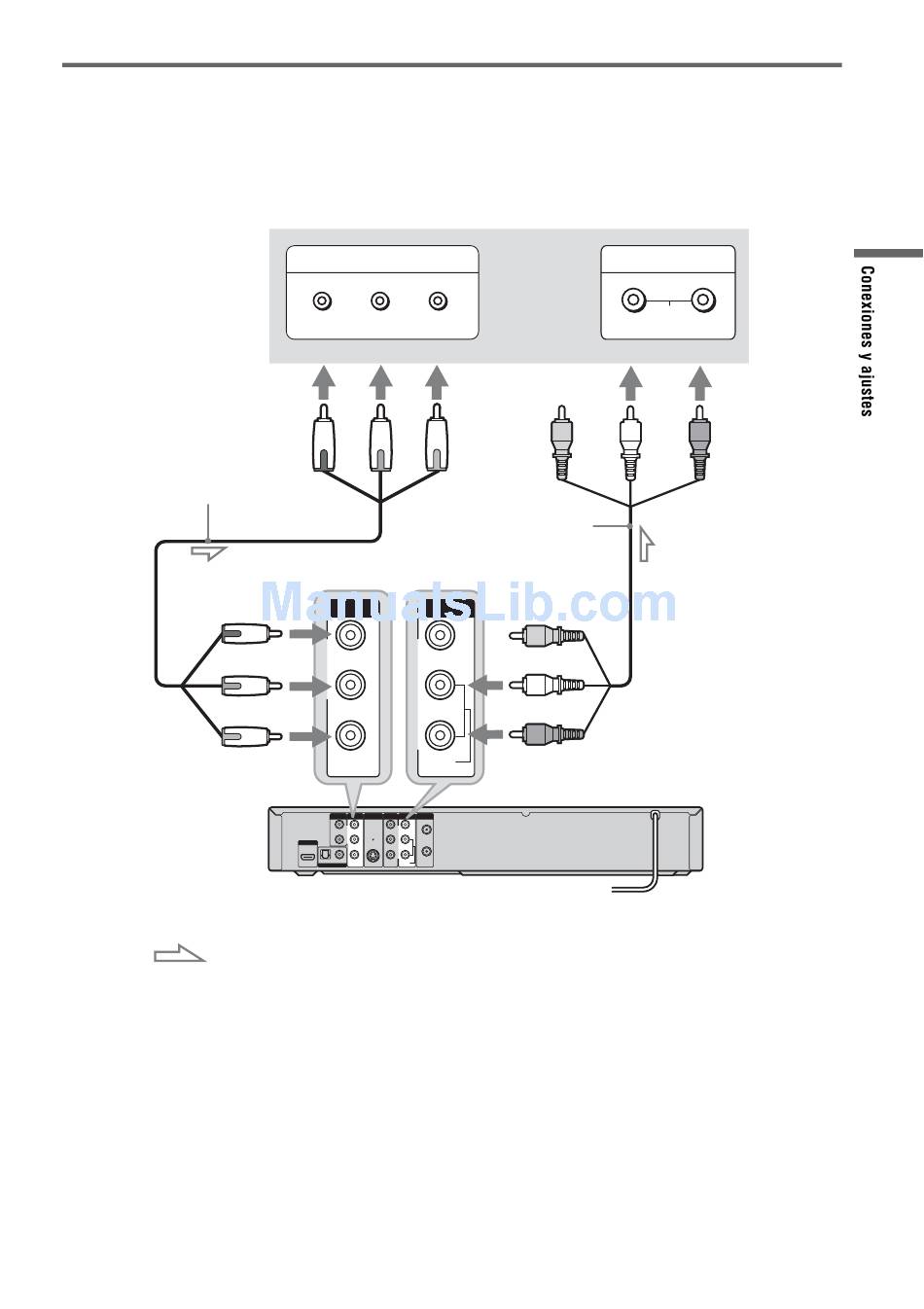

Si el televisor tiene tomas de entrada de video componente
Conecte las tomas COMPONENT VIDEO OUT mediante un cable de video componente (no
suministrado) o tres cables de video (no suministrados) del mismo tipo y longitud. Disfrutará de una fiel
reproducción del color y de imágenes de alta calidad.
Si utiliza esta conexión, asegúrese de conectar el cable de audio a las tomas LINE OUT (AUDIO L/R).
Cable de video componente
(no suministrado)
(verde)
(azul)
(rojo)
a COMPONENT
VIDEO OUT
: Flujo de señales
COMPONENT VIDEO IN
Y P P
B R
(verde) (azul) (rojo)
Cable de audio/video
(suministrado)
COMPONENT
LINE OUT
VIDEO OUT
Y
VIDEO
P
B
P
R
AUDIO
COMPONENT
AUDIO OUT S VIDEO OUT LINE 1 IN LINE OUT VHF/UHF
VIDEO OUT
IN
L Y
VIDEO VIDEO
L
R P
B
HDMI OUT
P
R
R
OUT
OPTICAL COAXIAL
AUDIO AUDIO
DIGITAL AUDIO OUT
Grabadora de DVD
Televisor o
proyector
L
(blanco)
(blanco)
L
(rojo)
R
a LINE OUT
(AUDIO L/R)
INPUT
AUDIO
R
(rojo)
