Schlage AD-250 Installation Instructions Manual
Ad series for mortise
Hide thumbs
Also See for AD-250:
- User manual (8 pages) ,
- Installation instructions manual (8 pages) ,
- Installation instructions manual (8 pages)
Advertisement
Quick Links
*P516-093*
P516-093
AD-Series for Mortise
Serie AD para Cerradura de muesca
Séries AD - pour la mortaise
1 1

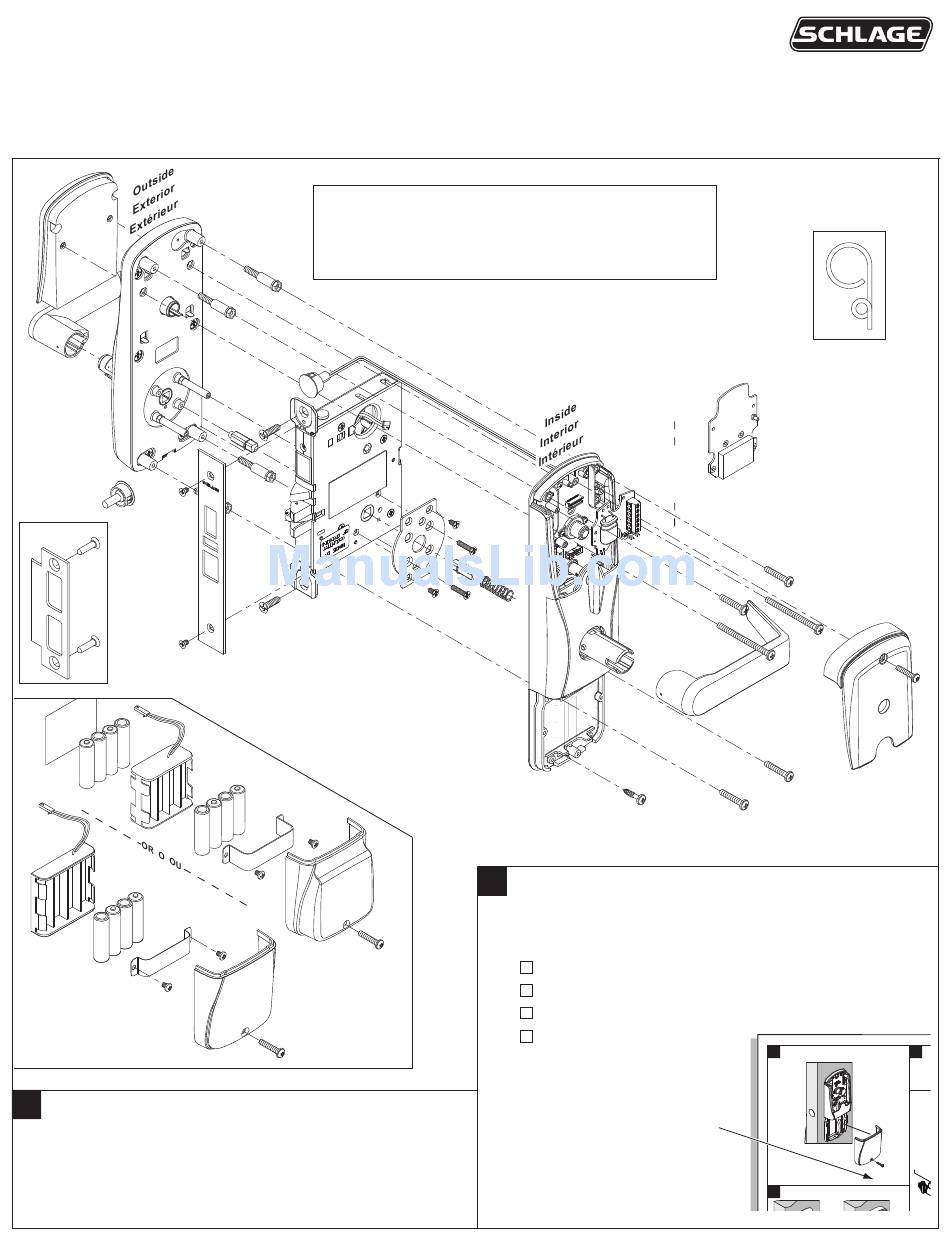

Prepare Door
See template.
Prepare la puerta
Consulte la plantilla.
Préparez la porte
Consultez le gabarit.
AD-MS
Left Hand Shown, Right Hand Opposite
Se muestra el lado izquierdo, para el lado derecho
es opuesta
Main gauche illustrée, main droite en opposé
2
AD-200
AD-250
AD-400
Choose steps to perform by models
listed in corner
Elija los pasos a realizar conforme a
los modelos que aparecen en la
esquina
Choisissez les étapes d'exécution
selon les modèles inscrits dans le coin
OR
O
OU
Identify Model of Lock
Identifique el modelo de cerradura
Identifiez le modèle de la serrure
Printed on box label
AD-200
Impreso en la etiqueta de la caja
AD-250
Imprimé sur l'étiquette de la boîte
AD-300
AD-400
Installation Instructions
Instrucciones de instalación
Instructions d'installation
Tools Included
Herramientas incluidas
Outils inclus
ALL
TODOS
TOUS
26
28
Install Cover
AD-300
27
a
