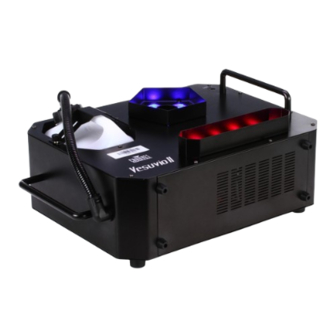

Summary of Contents for Chauvet Vesuvio II
- Page 1 Quick Reference Guide English Español Français Nederlands...
-
Page 2: About This Guide
QUICK REFERENCE GUIDE About This Guide The Vesuvio II Quick Reference Guide (QRG) has basic product information such as connection, mounting, menu options, and DMX values. Download the User Manual from www.chauvetprofessional.com for more details. Disclaimer The information and specifications contained in this QRG are subject to change without notice. - Page 3 Plug the product’s power cord into the power outlet and continue using as recommended. DMX Linking The Vesuvio II will work with a DMX controller using a 3- or 5-pin DMX data connection for its 1-channel DMX personality. A DMX Primer is available from www.chauvetprofessional.com.
-
Page 4: Mounting Diagram
Before mounting this product, read the Safety Notes. Use at least one mounting point per product. Make sure the mounting clamps are capable of supporting the weight of the product. For our CHAUVET Professional line of mounting clamps, go to http://trusst.com/products. Mounting Diagram... -
Page 5: Control Panel Description
Zone 1 magenta, zone 2 blue Zone 1 amber, zone 2 magenta Zone 1 blue, zone 2 hot pink Random color output 001-512 Selects the DMX starting address Color Zones Color Zone 1 Color Zone 2 Vesuvio II QRG Rev. 1... -
Page 6: Dmx Values
0-100% No function Color Mixing Color Mixing No function Auto Speed Speed, slow to fast No function Strobe Speed, slow to fast No function Dimmer 0-100% Vesuvio II QRG Rev. 1... -
Page 7: Cerca De Esta Guía
GUÍA DE REFERENCIA RÁPIDA Cerca de Esta Guía La Guía de Referencia Rápida (GRR) del Vesuvio II contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetprofessional.com para información más detallada. - Page 8 Conexión DMX El Vesuvio II usa una conexión de datos DMX de 3 o 5 pines para su personalidad DMX de 1 canale. Consulte el Manual de usuario para más información sobre cómo conectar y configurar el producto para el funcionamiento DMX.
-
Page 9: Montaje
Seguridad. Utilice al menos dos puntos de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/products. Diagrama de Montaje del Producto Salida de niebla hacia Placa del depósito... -
Page 10: Descripción Del Panel De Control
Magenta zona 1, ambar zona 2 Magenta zona 1, azul zona 2 Ambar zona 1, magenta zona 2 Azul zona 1, rosa cálido zona 2 Emisión de color aleatorio 001-512 Selecciona la dirección de inicio DMX Vesuvio II GRR Rev. 1... -
Page 11: Zonas De Color
Sin función Mezcla de color Color Mixing No function Velocidad Automática Speed, slow to fast No function Estroboscopio Speed, slow to fast No function Atenuador 0-100% Vesuvio II GRR Rev. 1... -
Page 12: À Propos De Ce Manuel
MANUEL DE RÉFÉRENCE À Propos de ce Manuel Le Manuel de Référence (MR) Vesuvio II reprend des informations de base sur ce produit notamment en matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetprofessional.com... -
Page 13: Réenclenche-Ment Du Disjoncteur
Connexion DMX Le Vesuvio II utilise une connexion de données DMX à 3 ou 5 broches pour sa personnalité DMX à 1 canaux : Veuillez consulter le manuel de l'utilisateur pour plus d'informations sur les connexions et la configuration de l'appareil en mode DMX. -
Page 14: Installation
Câble de sécurité Montage sur surface Support de fixation Omega (x2) Pieds en caoutchouc (x4) pour installation au sol (Production horizontale de brouillard) Pince de montage (x2) Pieds en caoutchouc (x4) pour installation au sol Vesuvio II MR Rév. 1... -
Page 15: Description Du Tableau De Commandes
<VOLUME> Contrôle la pompe à brume pour modifier le volume de sortie, 1-100% <MANUAL> Permet une diffusion ponctuelle du brouillard, tant que l'on appuie sur le bouton Couleur Zones Couleur Zone 1 Couleur Zone 2 Vesuvio II MR Rév. 1... - Page 16 Zone 1 bleu, zone 2 vert Zone 1 magenta, zone 2 ambre Zone 1 magenta, zone 2 bleu Zone 1 ambre, zone 2 magenta Zone 1 bleu, zone 2 rose chaud Sortie couleur aléatoire 001-512 Sélectionne l’adresse DMX de départ Vesuvio II MR Rév. 1...
- Page 17 Mélange de couleur Color Mixing Pas de fonction Vitesse Auto Speed, slow to fast Pas de fonction Stroboscope Speed, slow to fast Pas de fonction Gradateur 0-100% Vesuvio II MR Rév. 1...
-
Page 18: Over Deze Handleiding
BEKNOPTE HANDLEIDING Over deze handleiding De Vesuvio II Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu- opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie. Disclaimer De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd. - Page 19 Na 15 minuten mag u proberen de zekering te herstellen door de knop met uw vinger in te drukken. Steek het stroomsnoer van het product in het stopcontact en ga verder, zoals aanbevolen. DMX-koppeling De Vesuvio II kan met een 3- of 5-pins DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar. DMX-aansluiting De Vesuvio II gebruikt een 3- of 5-pins DMX-gegevensverbinding voor zijn 1-kanaals DMX-persoonlijkheid.
-
Page 20: Montage
BEKNOPTE HANDLEIDING Montage Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/products. Montagediagram van het product Nebelausstoß... -
Page 21: Beschrijving Bedieningspaneel
Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie <TIMER> Start de met timerbediende werking <VOLUME> Bedient de pomp om het uitgangsvolume te wijzigen, 1-100% <MANUAL> Zorgt voor rookuitvoer zolang als de knop wordt ingedrukt. Kleurzones Kleurzone 1 Kleurzone 2 Vesuvio II BH Rev. 1... - Page 22 Zone 1 blau, zone 2 grün Zone 1 magenta, zone 2 bernsteinfarben Zone 1 magenta, zone 2 blau Zone 1 bernsteinfarben, zone 2 magenta Zone 1 blau, zone 2 heißes rosa Zufalls-Farbausgabe 001-512 Selecteert het DMX-startadres Vesuvio II BH Rev. 1...
-
Page 23: Dmx-Waarden
0-100% Keine Funktion Kleurenmengen Kleurenmengen Keine Funktion Farbmakro Geschwindigkeit Farbmakro Geschwindigkeit, langsam bis schnell Keine Funktion Strobe Farbmakro Geschwindigkeit, langsam bis schnell Keine Funktion Dimmer 0-100% Vesuvio II BH Rev. 1... -
Page 24: Multi-Language
