Monogram ZWE23E series Installation Instructions Manual
  1. Manuals
  2. Brands
  3. Monogram Manuals
  4. Refrigerator
  5. ZWE23E series
  6. Installation instructions manual

Monogram ZWE23E series Installation Instructions Manual

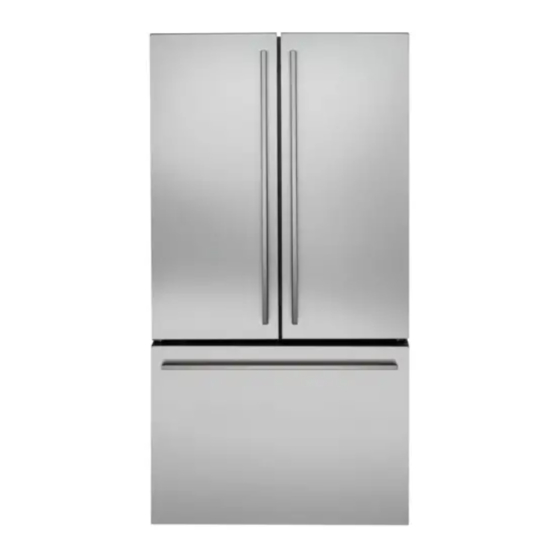

Double-door, bottom-drawer free-standing refrigerator
