Summary of Contents for Grundig ovation cds 6580 spcd
Page 1

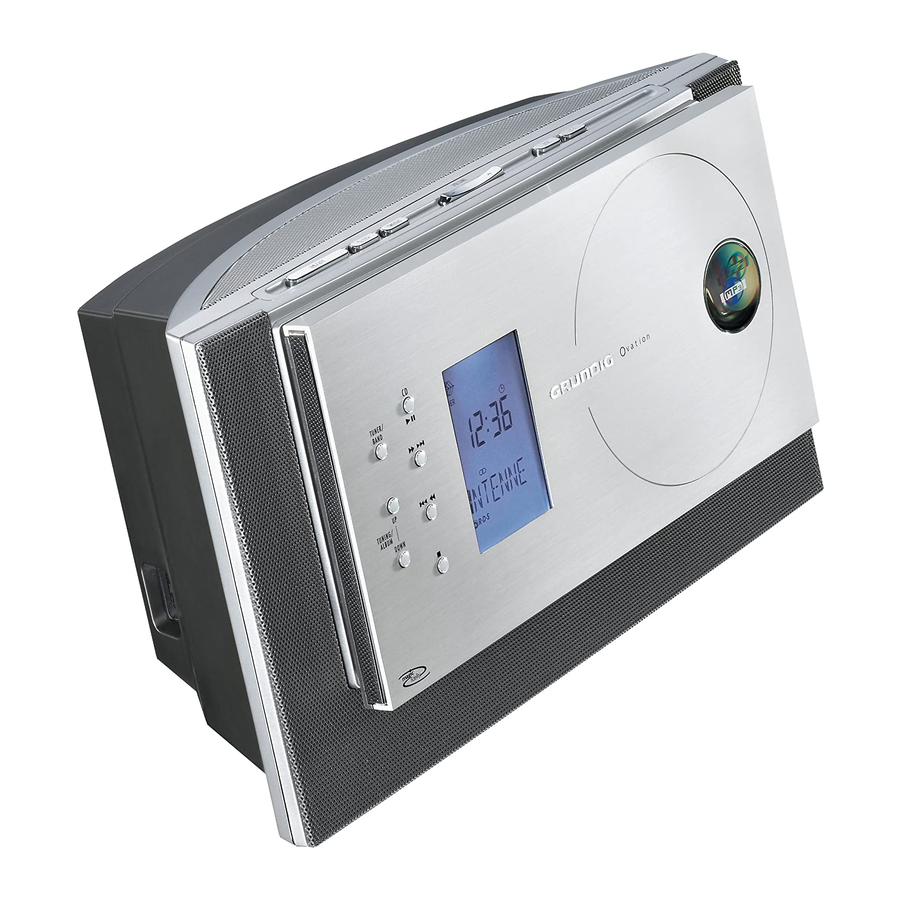

CDS 6580 SPCD GLR2000 Zusätzlich erforderliche Unterlagen für den Komplettservice Additionally required Service Documents for the Complete Service Service Manual Sicherheit Safety Materialnr./Part No. 720108000001 Materialnummer/Part Number 720107740500 Änderungen vorbehalten/Subject to alteration H-S43 • 0106 • Printed in Germany http://www.grundig.com...
GRUNDIG Service OVATION CDS 6580 SPCD Es gelten die Vorschriften und Sicherheitshin- The regulations and safety instructions shall be weise gemäß dem Service Manual "Sicherheit", valid as provided by the "Safety" Service Manual, Materialnummer 720108000001, sowie zusätz- part number 720108000001, as well as the re-...
GRUNDIG Service OVATION CDS 6580 SPCD Technische Daten Technical Data System System Spannungsversorgung: Power supply: Betriebsspannung ..............230V~ Operating voltage ..............230V~ Netzfrequenz ................ 50/60Hz Mains frequency ..............50/60Hz Max. Leistungsaufnahme ............35W Max. power consumption ............35W Leistungsaufnahme in Stand-by ..........≤3,5W Power consumption in standby ..........
Page 13
GRUNDIG Service OVATION CDS 6580 SPCD Display-Klappe öffnen Open Display Flap – CD-Servo-Platte ausbauen. – Remove the CD Servo PCB. – Steckverbindung (CN110) zur Klappe lösen. – Unplug the connector (CN110) to the flap. – Führungen (Fig. 2) vorsichtig aushebeln und Klappe abnehmen.
GRUNDIG Service OVATION CDS 6580 SPCD Abgleichvorschriften Tuner Messgeräte: Wobbel- / Mess-Sender, Klirrfaktormessgerät, Oszilloskop, Digital-Voltmeter Hinweis: Das Frontend ist ein komplett abgeglichener Baustein. Nur das ZF-Filter muss dem ZF-Verstärker angeglichen werden (Abgl. 4). Die Abstimmspannungen des Frontends haben folgende Größen: 87,5MHz = typ. 1,6V; 108MHz = typ. 8,0V.
GRUNDIG Service OVATION CDS 6580 SPCD Adjustment Procedure Tuner Test equipment: Sweep / Signal Generator, Distortion Meter, Oscilloscope, Digital Voltmeter Note: The frontend is a completely preadjusted module. Only the IF filter must be adjusted to the IF amplifier (Adjustment 4).
Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Blockschaltplan / Block Diagram ANTI ACTIVE AUX IN TUNER FILTER CLIP IC502 - IC504 IC203 IC204 CCT. WOOFER Q206 FUNCTION SW. & RADIO AUDIO PROCESSOR POWER SW. HEADPHONE IC205 Q210 Q211 AMP.
Netzteil / Power Supply to CN204 to CN203 p.3-5 p.3-5 CN301 CN302 Q304 1N5401 20nII50V 20nII50V R313 2SB772 BACK LIGHT 9V 100K 1% C301 Q301 D303 D301 C303 82K 1% 2SB772 C305 R303 C306 20nII50V R311 R314 C307 1N5401 R304 220K 6K8 1% T H E R M A L...
Page 21
GRUNDIG Service OVATION CDS 6580 SPCD Audio-Platte / Audio Board Sicht auf Bestückungsseite / View on Component Side AUX-Eingangs-Platte / AUX IN Board Sicht auf Bestückungsseite / View on Component Side CN291 to CN209 R292 R294 p.3-4 R291 R293 L292...
Page 26
GRUNDIG Service OVATION CDS 6580 SPCD CD/MCU-Teil / CD/MCU Section Sicht auf Bestückungsseite / View on Component Side Sicht auf Lötseite / View on Solder Side Remote-Platte / Remote PCB Reset-Platte / Reset PCB CD-Tür-Platte / CD Door PCB 3 - ...
Page 29
Display-/Bedien-Teil / Display / Keyboard Section Sicht auf Bestückungsseite / View on Component Side Sicht auf Lötseite / View on Solder Side...
