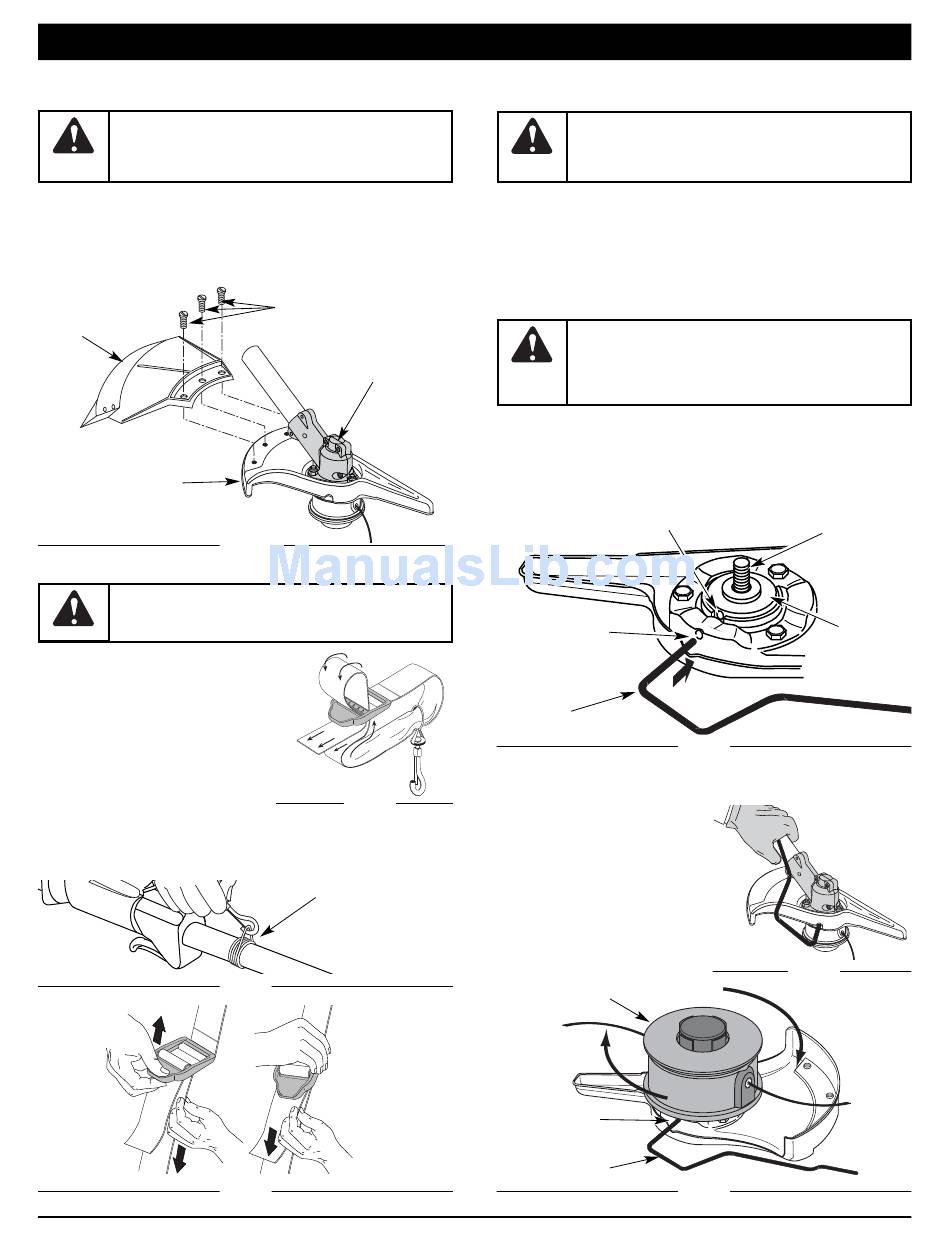

REMOCIÓN E INSTALACIÓN DEL PROTECTOR
ACCESORIO DE CORTE
ADVERTENCIA:
NO debe estar instalado cuando use la unidad con
una cuchilla. Saque el protector accesorio de corte
antes de sacar o instalar la cuchilla.
Saque el protector accesorio de corte cuando use la
unidad como cortador de malezas
Saque el protector accesorio de corte del montaje del protector
retirando los tres (3) tornillos con un destornillador de vástago
plano (Fig. 4). Guarde las piezas para usarlas en el futuro.
Protector
accesorio
de corte
Montaje del
protector
INSTALACIÓN DEL ARNÉS
ADVERTENCIA:
hombro cuando use la cuchilla de corte a fin de
evitar graves lesiones personales.
1. Pase la correa a través del
centro de la hebilla.
2. Pase la correa sobre la barra
transversal y hacia abajo a
través de la ranura de la hebilla
(Fig. 5).
3. Coloque el arnés por encima de
su cabeza y sobre su hombro.
Abroche en el adaptador de
apoyo (Fig. 6).
4. Ajuste la longitud de acuerdo a la medida del operador.
Hale de la orejeta para alargarlo y hale de la correa para
acortarlo (Fig. 7).
E6
INSTRUCCIONES DE ENSAMBLE
El protector accesorio de corte
(3) Tornillos
Bastidor del
engranaje
Fig. 4
Use siempre el arnés para el
Fig. 5
Adaptador de apoyo
Fig. 6
Fig. 7
Instale el protector accesorio de corte cuando use la
unidad como recortador de césped.
ADVERTENCIA:
personales, el protector accesorio de corte DEBE estar
instalado en todo momento cuando use la unidad como
recortador de césped.
Instale el protector accesorio de corte en el montaje del
protector insertando 3 tornillos en el montaje del protector.
Ajuste bien con un destornillador de vástago plano (Fig. 7).
REMOCIÓN DEL ACCESORIO DE CORTE E INSTALACIÓN DE
LA CUCHILLA DE CORTE
NOTA: Para facilitar la remoción o la instalación de la cuchilla
de corte, coloque la unidad sobre el suelo o sobre un
banco de trabajo.
ADVERTENCIA:
calienta mucho con el uso y puede causar lesiones
al operador. Cuando la unidad se apaga,
permanece caliente durante un rato. No toque el
bastidor del engranaje hasta que se haya enfriado.
Remoción del protector accesorio de corte
Lea Remoción e Instalación del Protector Accesorio de Corte.
Remoción del accesorio de corte
1. Alinee el orificio del buje del eje con la ranura de la varilla
de cierre e inserte la varilla de cierre en el orificio del buje
del eje (Fig. 8).
Orificio del buje del eje
Ranura de la
varilla de cierre
Varilla de
cierre
2. Sostenga la varilla de cierre en su lugar junto al brazo de la
unidad (Fig. 9).
3. Mientras sostiene la varilla
de cierre, saque el accesorio
de corte girando en sentido
horario hacia afuera del eje
de salida (Fig. 10). Guarde el
accesorio de corte para su
uso futuro.
NOTA: El retén de la cuchilla
debajo del accesorio de
corte se utilizará cuando
instale la cuchilla de corte.
Accesorio de
corte
Ranura de la
varilla de cierre
Varilla de cierre
Para evitar graves lesiones
El bastidor del engranaje se
Eje de salida
Buje del eje
de salida
Fig. 8
Fig. 9
Fig. 10
