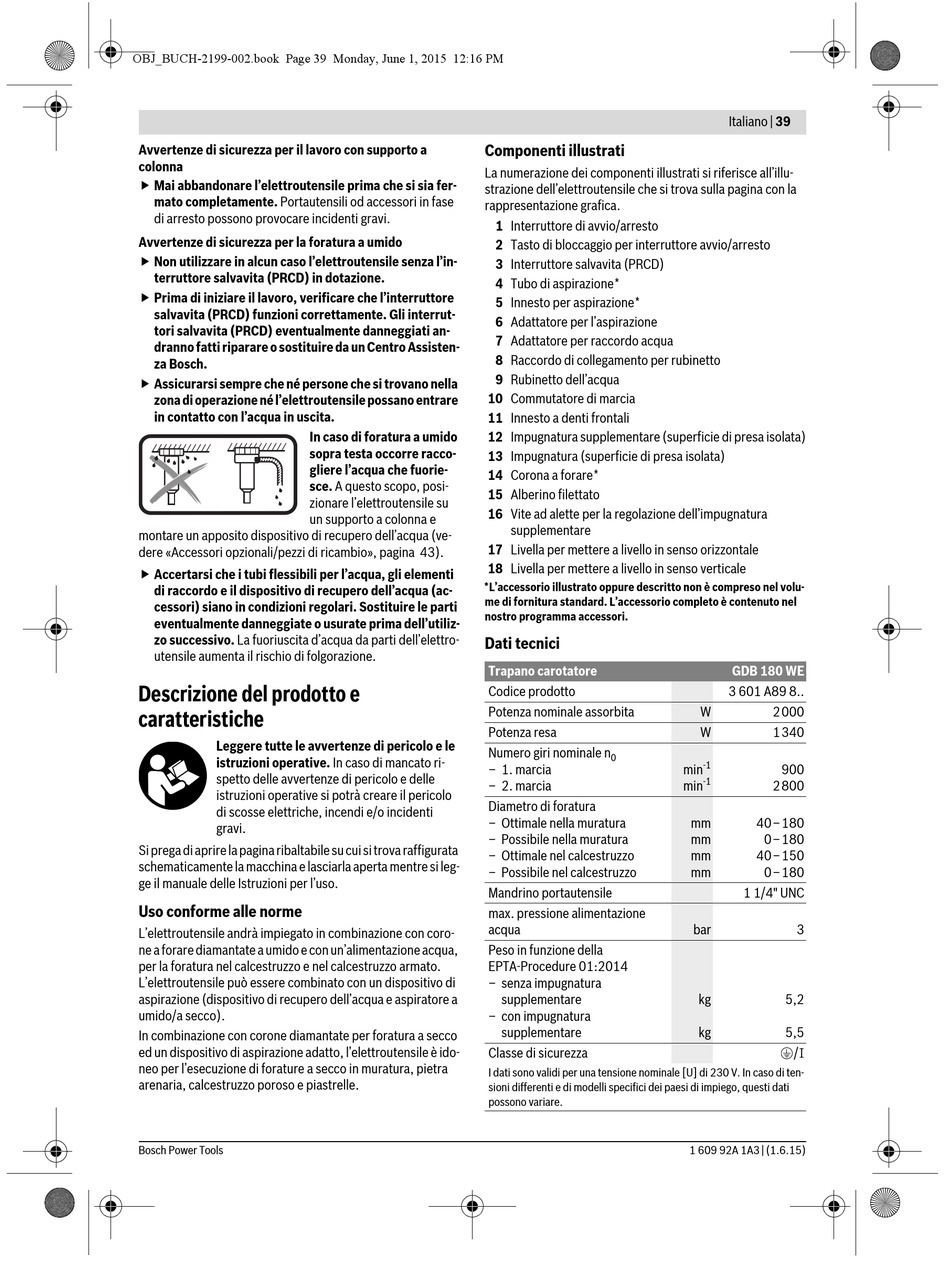

Avvertenze di sicurezza per il lavoro con supporto a
colonna
 Mai abbandonare l'elettroutensile prima che si sia fer-
mato completamente. Portautensili od accessori in fase
di arresto possono provocare incidenti gravi.
Avvertenze di sicurezza per la foratura a umido
 Non utilizzare in alcun caso l'elettroutensile senza l'in-
terruttore salvavita (PRCD) in dotazione.
 Prima di iniziare il lavoro, verificare che l'interruttore
salvavita (PRCD) funzioni correttamente. Gli interrut-
tori salvavita (PRCD) eventualmente danneggiati an-
dranno fatti riparare o sostituire da un Centro Assisten-
za Bosch.
 Assicurarsi sempre che né persone che si trovano nella
zona di operazione né l'elettroutensile possano entrare
in contatto con l'acqua in uscita.
In caso di foratura a umido
sopra testa occorre racco-
gliere l'acqua che fuorie-
sce. A questo scopo, posi-
zionare l'elettroutensile su
un supporto a colonna e
montare un apposito dispositivo di recupero dell'acqua (ve-
dere «Accessori opzionali/pezzi di ricambio», pagina 43).
 Accertarsi che i tubi flessibili per l'acqua, gli elementi
di raccordo e il dispositivo di recupero dell'acqua (ac-
cessori) siano in condizioni regolari. Sostituire le parti
eventualmente danneggiate o usurate prima dell'utiliz-
zo successivo. La fuoriuscita d'acqua da parti dell'elettro-
utensile aumenta il rischio di folgorazione.
Descrizione del prodotto e
caratteristiche
Leggere tutte le avvertenze di pericolo e le
istruzioni operative. In caso di mancato ri-
spetto delle avvertenze di pericolo e delle
istruzioni operative si potrà creare il pericolo
di scosse elettriche, incendi e/o incidenti
gravi.
Si prega di aprire la pagina ribaltabile su cui si trova raffigurata
schematicamente la macchina e lasciarla aperta mentre si leg-
ge il manuale delle Istruzioni per l'uso.
Uso conforme alle norme
L'elettroutensile andrà impiegato in combinazione con coro-
ne a forare diamantate a umido e con un'alimentazione acqua,
per la foratura nel calcestruzzo e nel calcestruzzo armato.
L'elettroutensile può essere combinato con un dispositivo di
aspirazione (dispositivo di recupero dell'acqua e aspiratore a
umido/a secco).
In combinazione con corone diamantate per foratura a secco
ed un dispositivo di aspirazione adatto, l'elettroutensile è ido-
neo per l'esecuzione di forature a secco in muratura, pietra
arenaria, calcestruzzo poroso e piastrelle.
Bosch Power Tools
Componenti illustrati
La numerazione dei componenti illustrati si riferisce all'illu-
strazione dell'elettroutensile che si trova sulla pagina con la
rappresentazione grafica.
1 Interruttore di avvio/arresto
2 Tasto di bloccaggio per interruttore avvio/arresto
3 Interruttore salvavita (PRCD)
4 Tubo di aspirazione*
5 Innesto per aspirazione*
6 Adattatore per l'aspirazione
7 Adattatore per raccordo acqua
8 Raccordo di collegamento per rubinetto
9 Rubinetto dell'acqua
10 Commutatore di marcia
11 Innesto a denti frontali
12 Impugnatura supplementare (superficie di presa isolata)
13 Impugnatura (superficie di presa isolata)
14 Corona a forare*
15 Alberino filettato
16 Vite ad alette per la regolazione dell'impugnatura
supplementare
17 Livella per mettere a livello in senso orizzontale
18 Livella per mettere a livello in senso verticale
*L'accessorio illustrato oppure descritto non è compreso nel volu-
me di fornitura standard. L'accessorio completo è contenuto nel
nostro programma accessori.
Dati tecnici
Trapano carotatore
Codice prodotto
Potenza nominale assorbita
Potenza resa
Numero giri nominale n
0
– 1. marcia
– 2. marcia
Diametro di foratura
– Ottimale nella muratura
– Possibile nella muratura
– Ottimale nel calcestruzzo
– Possibile nel calcestruzzo
Mandrino portautensile
max. pressione alimentazione
acqua
Peso in funzione della
EPTA-Procedure 01:2014
– senza impugnatura
supplementare
– con impugnatura
supplementare
Classe di sicurezza
I dati sono validi per una tensione nominale [U] di 230 V. In caso di ten-
sioni differenti e di modelli specifici dei paesi di impiego, questi dati
possono variare.
Italiano | 39
GDB 180 WE
3 601 A89 8..
W 2000
W 1340
-1
min 900
-1
min 2800
mm 40–180
mm 0–180
mm 40–150
mm 0–180
1 1/4" UNC
bar 3
kg 5,2
kg 5,5
/I
1 609 92A 1A3 | (1.6.15)
