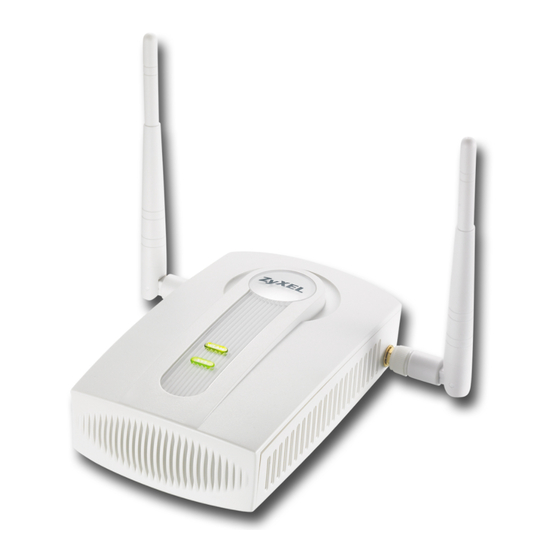

NWA1100-N
802.11b/g/n PoE Access
Point
Firmware Version 1.00
Edition 1, 3/2011
DEFAULT LOGIN DETAILS
IP Address
Username
Password
CONTENTS
ESPAÑOL
FRANÇAIS
РУССКИЙ
简体中文
繁體中文
www.zyxel.com

Quick Start Guide

http://192.168.1.2
admin
1234
3
15
29
42
56
70
84
96
108
2011 ZyXEL Communications Corporation
C

Advertisement

Table of Contents
loading

Related Manuals for ZyXEL Communications NWA1100-N

Summary of Contents for ZyXEL Communications NWA1100-N

  • Page 1: Quick Start Guide

    NWA1100-N Quick Start Guide 802.11b/g/n PoE Access Point Firmware Version 1.00 Edition 1, 3/2011 DEFAULT LOGIN DETAILS IP Address http://192.168.1.2 Username admin Password 1234 CONTENTS ENGLISH DEUTSCH ESPAÑOL FRANÇAIS ITALIANO РУССКИЙ SVENSKA 简体中文 繁體中文 2011 ZyXEL Communications Corporation www.zyxel.com...
  • Page 2 Panels...
  • Page 3 Overview This Quick Start Guide shows how to set up and configure the NWA1100-N (marked Z in the figure) to allow wireless clients to securely access your wired network. See your User’s Guide for more information. You may need your Internet access information.
  • Page 4 1. Using the Ethernet cable, connect the ETHERNET port to a computer for initial configuration. 2. Connect the POWER 12VDC socket to a power source using only the included power adaptor. Connect the NWA1100-N’s ETHERNET port to an Ethernet jack with network access after you have completed the initial configuration.
  • Page 5 LEDs • The SYS LED blinks red, then turns steady green when the power is connected. • One of the LEDs by the ETHERNET port turns on if the port is properly connected, and blinks when there is traffic. The yellow light shines if the connection is at 1000 Mbps.
  • Page 6 IP address) as the address. If you cannot access the Web configurator, make sure the IP addresses and subnet masks of the NWA1100-N and the computer are in the same IP address range. 2. Enter admin (the default username) in the Username field and 1234 (the default password) in the Password field.
  • Page 7 Configure the NWA1100-N Configure System Settings 1. Click SYSTEM in the navigation panel. 2. The SYSTEM > General screen appears. • System Name is for identifying the NWA1100-N on your network. Choose a distinctive name, or leave this at its default.

  • Page 8: Configure Wireless Settings

    1. Click WIRELESS in the navigation panel. The Wireless Settings screen displays. Configure the basic settings for your wireless network. The wireless stations and the NWA1100-N must use the same SSID, channel ID and encryption settings for wireless communication. • Operation Mode: Ensure that Access Point mode is selected.
  • Page 9 • Wireless Mode: Select the wireless standard you want your network to use. If you are not sure which to select, select 802.11b/ g/n. • SSID Profile: Select the SSID profile you want to configure for network access from the drop-down list box. •...
  • Page 10 • Ensure that all your wireless clients support the type of security you set. Click Apply when you have finished. If the wireless clients cannot communicate with the network, ensure that the clients and the NWA1100-N are using the same wireless security settings.
  • Page 11 Configure IP Settings 1. You need to set your NWA1100-N’s IP address to be in the same subnet as your network. Click IP in the navigation panel. • Select Obtain IP Address Automatically if you want to have a DHCP server on your network assign an IP address to the NWA1100-N.

  • Page 12: Install The Hardware

    You can do this now, or once you have attached the antennas and mounted the NWA1100-N. If the NWA1100-N cannot communicate with the network, ensure that the NWA1100-N is using an IP address on the same subnet as the switch / router. Install the Hardware Attaching Antennas...
  • Page 13 Run the connection cables down the back of the NWA1100-N as shown in the following figure. Run the connection cables upward and along the edge of the ceiling. 3. Align the holes on the back of the NWA1100-N with the screws on the wall. Hang the NWA1100-N on the screws.
  • Page 14 This feature allows increased flexibility in the location of your NWA1100-N. In the following figure, Z is your NWA1100-N, A is the CAT 5 Ethernet cable, B is the PoE injector and C is the power cable. Procedure to View a Product’s Certification(s) 1.
  • Page 15 DEUTSCH Übersicht In dieser Kurzanleitung erfahren Sie, wie das NWA1100-N (im Beispiel unten mit einem Z gekennzeichnet) installiert und konfiguriert wird, damit Wireless-Clients sicher auf Ihr kabelgebundenes Netzwerk zugreifen können. Weitere Informationen finden Sie im Benutzerhandbuch. Halten Sie die Daten für Ihren Internetzugang bereit.
  • Page 16 Anschließen der Hardware 1. Verbinden Sie für die Erstkonfiguration den ETHERNET-Anschluss mit dem grauen Ethernet-Kabel mit dem Computer. 2. Verbinden Sie die 12VDC-Netzanschlussbuchse POWER des Geräts mit dem mitgelieferten Netzadapter mit dem Stromnetz. Nachdem Sie die Erstkonfiguration durchgeführt haben, verbinden Sie den ETHERNET-Anschluss des NWA1100-Ns mit einem Ethernetanschluss mit Netzwerkverbindung.
  • Page 17 LED-Anzeigen • Die LED-Anzeige SYS blinkt zunächst rot und beginnt grün zu leuchten, sobald das Gerät mit Strom versorgt wird. • Eine der LEDs am ETHERNET-Port beginnt zu leuchten, wenn der Anschluss richtig verbunden ist. Bei Datenverkehr blinkt sie. Die gelbe LED leuchtet, bei einer 1000-Mbps-Verbindung.
  • Page 18 Einrichten der IP-Adresse des Computers finden Sie im Benutzerhandbuch. Anmelden beim Web-Konfigurator Auch wenn Sie eine drahtlose Verbindung zum NWA1100-N herstellen können, wird empfohlen, das Gerät für die Erstkonfiguration über den ETHERNET- Anschluss an den Computer anzuschließen. 1. Starten Sie Ihren Webbrowser.
  • Page 19 Wenn Sie das neue Kennwort vergessen haben, muss das NWA1100-N zurückgesetzt werden. Lesen Sie im Benutzerhandbuch nach, wie die RESET-Taste verwendet wird. 4. Die STATUS (Startseite) erscheint. Konfigurieren des NWA1100-Ns Konfigurieren der Systemeinstellungen 1. Klicken Sie in der Navigationsleiste auf SYSTEM.
  • Page 20 2. Das Fenster SYSTEM > General (System > Allgemein) erscheint. • Der System Name (Systemname) identifiziert das NWA1100-N in Ihrem Netzwerk. Wählen Sie einen Namen oder belassen Sie diesen als Standard. • Im Feld Ethernet Data Rate (Ethernet-Datenrate) können Sie die Geschwindigkeit des Ethernet-Ports und die Duplexfunktion konfigurieren.
  • Page 21 1. Klicken Sie in der Navigationsleiste auf WIRELESS (Drahtlos). Das Fenster Wireless Settings (Drahtloseinstellungen) wird angezeigt. Konfigurieren Sie die Grundeinstellungen für Ihr Drahtlosnetzwerk. Die Drahtlosstationen und das NWA1100-N müssen für die Drahtloskommunikation dieselbe SSID, dieselbe Kanal-ID und dieselben Verschlüsselungseinstellungen verwenden.
  • Page 22 • Channel: (Kanal wählen): Wählen Sie den Drahtloskanal, den Ihr Netzwerk verwenden soll. • Channel Width (Kanalbreite): Wählen Sie die Kanalbreite aus, die verwendet werden soll. Wenn Sie sich nicht sicher sind, wählen Sie 20/40 MHz. 2. Klicken Sie auf Apply (Übernehmen), um die Einstellungen zu speichern.
  • Page 23 4. Klicken Sie auf die Registerkarte Security (Sicherheit). Wählen Sie das Profil aus, das Sie konfigurieren möchten, und klicken Sie auf Edit (Bearbeiten). 5. Auf dem Bildschirm erscheint das Fenster des ausgewählten Sicherheitsprofils. Wenn Sie keine Drahtlossicherheit konfigurieren, ist Ihr Netzwerk nicht vor Fremdzugriffen geschützt. •...
  • Page 24 Sicherheitstyp unterstützen. Klicken Sie abschließend auf Apply (Übernehmen). Wenn die Wireless-Clients nicht mit dem Netzwerk kommunizieren können, stellen Sie sicher, dass die Clients und das NWA1100-N dieselben Sicherheitseinstellungen verwenden. Konfigurieren der IP-Einstellungen 1. Wählen Sie die IP-Adresse des NWA1100-Ns so, dass sie im selben Subnetz liegt wie das Netzwerk.
  • Page 25 Router herstellen. Das können Sie bereits jetzt tun oder wenn Sie die Antennen angebracht und das NWA1100-N installiert haben. Wenn das NWA1100-N nicht mit dem Netzwerk kommunizieren kann, stellen Sie sicher, dass das NWA1100-N eine IP-Adresse verwendet, die sich im selben Subnetz wie der Switch/Router befindet.
  • Page 26 Köpfen (0,24 - 0,31"). Schrauben Sie die Schrauben nicht vollständig in die Wand. Lassen Sie einen kleinen Abstand zwischen Schraubenkopf und Wand. Der Abstand muss so groß sein, dass Sie das NWA1100-N, dessen Schraublöcher sich an der Rückseite befinden, in den Schraubköpfen einhängen können.
  • Page 27 Führen Sie die Anschlusskabel entlang der Rückseite des NWA1100- N (siehe Abbildung). ODER: Führen Sie die Anschlusskabel nach oben entlang der Decke. 3. Richten Sie die Montagelöcher an der Rückseite des NWA1100-Ns an den Schrauben in der Wand aus. Hängen Sie das NWA1100-N in die Schrauben ein.
  • Page 28 Power-over-Ethernet (PoE) Einrichten (Optional) Power over Ethernet (PoE) ist die Fähigkeit, das NWA1100-N über ein 8- poliges CAT 5 Ethernet-Kabel mit Strom zu versorgen, sodass keine zusätzliche Stromquelle benötigt wird. Um das Ethernet-Kabel (A) mit Strom (C) zu versorgen, wird zudem ein Einspeise- oder PoE-Gerät (B) (nicht im Lieferumfang enthalten)
  • Page 29 Vista previa Esta Guía de instalación rápida le muestra cómo instalar y configurar el NWA1100-N (marcado como Z en el ejemplo de abajo) para permitir a los clientes inalámbricos acceder de forma segura a su red inalámbrica. Vea su Guía del usuario para más información.
  • Page 30 2. Conecte el zócalo POWER 12VDC a una toma de corriente utilizando únicamente el adaptador de corriente incluido. Conecte el puerto ETHERNET del NWA1100-N a una clavija Ethernet con acceso a la red tras haber completado la configuración inicial.
  • Page 31 LEDs • El LED SYS parpadea en rojo, luego se vuelve fijo cuando se conecta la corriente. • Uno de los LEDs del puerto ETHERNET se enciende si el puerto está correctamente conectado y parpadea cuando hay tráfico. La luz se enciende si la conexión es a 1000 Mbps.
  • Page 32 IP predeterminada del NWA1100- N) como dirección. Si no puede acceder al configurador Web, compruebe que las direcciones IP y máscaras de subred del NWA1100-N y del ordenador estén en el mismo rango de dirección IP. 2. Escriba admin (nombre de...
  • Page 33 4. Aparecerá la pantalla STATUS (ESTADO). Configure el NWA1100-N Ajustar la configuración del sistema 1. Haga clic en SYSTEM (SISTEMA) en el panel de navegación. 2. Aparecerá la pantalla SYSTEM > General.
  • Page 34 • System Name (Nombre del sistema) es para identificar el NWA1100-N en su red. Elija un nombre identificativo o deje el predeterminado. • Puede configurar la velocidad del puerto Ethernet y dúplex en el campo Ethernet Data Rate (Velocidad de datos Ethernet). Si no está...
  • Page 35 • Wireless Mode (Modo inalámbrico): Seleccione el estándar inalámbrico que desee que utilice su red. Si no está seguro de qué seleccionar, seleccione 802.11b/g/n. • SSID Profile (Perfil SSID): Seleccione el perfil SSID que desee configurar para el acceso a la red en el cuadro de la lista desplegable.
  • Page 36 4. Haga clic en la ficha Security (Seguridad). Seleccione el perfil que desea configurar y haga clic en Edit (Editar). 5. Aparecerá la pantalla de edición para el perfil de seguridad seleccionado. Si no configura la seguridad inalámbrica, cualquiera puede acceder a su red. •...
  • Page 37 NWA1100-N utilicen la misma configuración de seguridad inalámbrica. Ajustar la configuración IP 1. Necesita configurar la dirección IP de su NWA1100-N para que estén en la misma subred que su red. Haga clic en IP en el panel de navegación.
  • Page 38 Si cambia la dirección IP de su NWA1100-N, deberá utilizar la nueva dirección IP la próxima vez que acceda al configurador Web. Si selecciona Obtain IP Address Automatically (Obtener dirección IP automáticamente) compruebe que su servidor DHCP determina la dirección IP que asigna al NWA1100-N. Consulte la documentación de su servidor DHCP para más información.
  • Page 39 NWA1100-N. Compruebe que los tornillos estén bien fijos en la pared y sean lo suficientemente fuertes como para soportar el peso del NWA1100-N con los cables de conexión. 2. Ajuste los cables.
  • Page 40 Cuelgue el NWA1100-N con los tornillos. Corriente sobre Ethernet (opcional) La Corriente sobre Ethernet (PoE) es la capacidad de suministrar alimentación a su NWA1100-N a través de un cable Ethernet CAT 5 de 8 contactos, eliminando la necesidad de una toma de corriente cercana.
  • Page 41 También necesitará un dispositivo inyector o PoE (B) (no incluido) para suministrar corriente (C) al cable Ethernet (A). Esta característica permite una mayor flexibilidad para la ubicación de su NWA1100-N (Z). Procedimiento para ver las certificaciones de un producto 1. Vaya a www.zyxel.com.
  • Page 42 Présentation Ce guide de mise en route rapide indique comment installer et configurer le NWA1100-N (marqué d'un Z dans l'exemple ci-dessous) pour permettre aux clients sans fil d’accéder en toute sécurité à votre réseau câblé. Consultez votre Guide de l'utilisateur pour plus d'informations.
  • Page 43 2. Connectez la prise POWER 12VDC à une source de courant en utilisant uniquement l’adaptateur d’alimentation fourni. Connectez le port ETHERNET du NWA1100-N à une prise Ethernet avec accès au réseau après avoir terminé la configuration initiale.
  • Page 44 • La LED SYS clignote couleur rouge, puis reste allumée en vert quand l’alimentation est connectée. • Chaque port ETHERNET est équipé d'une LED qui s'allume si le port est correctement connecté, et clignote quand il y a du trafic. Le voyant jaune s'allume si la connexion est à...
  • Page 45 IP. Ouvrez une session dans le configurateur Même si vous pouvez vous connecter au NWA1100-N en WiFi, il est recommandé de connecter votre ordinateur au port ETHERNET pour la configuration initiale. 1. Lancez votre navigateur web.
  • Page 46 Si vous changez le mot de passe et que vous l'oubliez, vous devrez réinitialiser le NWA1100-N. Reportez-vous au Guide de l’utilisateur pour la manière d’utiliser le bouton RESET (RÉINITIALISER). 4. L’écran STATUS (ETAT) apparaît. Configurer le NWA1100-N Configurez les paramètres du système...
  • Page 47 2. L'écran System (SYSTÈME) > General (Général) apparaît. • System Name (Nom du système) sert à identifier le NWA1100-N sur votre réseau. Choisissez un nom distinctif, ou laissez celui-ci à sa valeur par défaut. • Vous pouvez configurer la vitesse du port Ethernet et duplex dans le Ethernet Data Rate field (champ Débit de données Ethernet).
  • Page 48 L'écran Wireless Settings (Paramètres sans fil) s'affiche. Configurez les paramètres de base pour votre réseau sans fil. Les stations sans fil et le NWA1100-N doivent utiliser le même SSID, ID de canal et paramètres de cryptage pour la communication sans fil.
  • Page 49 • Channel (Choisissez le canal): Sélectionnez le canal sans fil à utiliser par votre réseau. • Channel Width (Largeur du canal): Sélectionnez la bande passante du canal que vous souhaitez utiliser. En cas de doute, sélectionnez 20/40 MHz. 2. Cliquez sur Apply (Appliquer) pour enregistrer vos paramètres. 3.
  • Page 50 4. Cliquez sur l'onglet Security (Sécurité). Sélectionnez le profil que vous voulez configurer, puis cliquez sur Edit (Editer). 5. L'écran d'édition du profil de sécurité sélectionné apparaît. Si vous ne configurez pas de sécurité sans fil, n'importe qui peut accéder à votre réseau.
  • Page 51 Cliquez sur Apply (Appliquer) quand vous avez terminé. Si les clients sans fil ne peuvent pas communiquer avec le réseau, vérifiez que les clients et le NWA1100-N utilisent les mêmes paramètres de sécurité sans fil. Configurez les paramètres IP 1.
  • Page 52 Vous pouvez le faire dès maintenant, ou une fois que vous aurez installé les antennes et monté le NWA1100- Si le NWA1100-N ne peut pas communiquer avec le réseau, vérifiez que le NWA1100-N utilise une adresse IP se trouvant sur le même sous-réseau que...
  • Page 53 Montage mural Suivez les étapes suivantes pour fixer votre NWA1100-N à un mur. 1. Installez deux vis (non fournies) dans le mur à 60 mm l’une de l’autre. Utilisez des vis de 6mm ~ 8mm (0,24" ~ 0,31") à grande tête. Ne vissez pas les vis sur toute leur longueur dans le mur.
  • Page 54 OU : Faites passer les câbles de connexion vers le haut et le long du plafond. 3. Alignez les trous au dos du NWA1100-N avec les vis sur le mur. Suspendez le NWA1100-N aux vis. Installer l’Alimentation Électrique par Câble Ethernet (PoE) (Facultatif) Le PoE (Power over Ethernet) permet d'alimenter votre NWA1100-N via un câble Ethernet CAT 5 8 broches, ce qui évite d'avoir à...
  • Page 55 Un injecteur ou matériel PoE (B) (non fourni) est aussi requis pour alimenter (C) le câble Ethernet (A). Cette fonctionnalité augmente aussi la flexibilité dans l’emplacement de votre NWA1100-N (Z). Procedure permettant de consulter une(les) Certification(s) du Produit 1. Connectez vous sur www.zyxel.com.
  • Page 56 ITALIANO Cenni generali La presente guida introduttiva fornisce informazioni sull'impostazione e la configurazione di NWA1100-N (contrassegnato Z nell'esempio sotto) per consentire ai clienti wireless di accedere in modo sicuro alla rete cablata. Consultare la propria Guida utente per ulteriori informazioni.
  • Page 57 2. Collegare la porta POWER 12VDC a una sorgente di alimentazione utilizzando esclusivamente l'alimentatore fornito in dotazione. Collegare la porta ETHERNET di NWA1100-N a un jack Ethernet con accesso alla rete dopo aver completato la configurazione iniziale.
  • Page 58 • Quando l'alimentazione è collegata, il LED SYS lampeggia di colore rosso e resta acceso di colore verde. • Uno dei LED sulla porta ETHERNET di accende se la porta è correntemente collegata, lampeggiando quando c'è traffico dati. La luce giallo si accende se la connessione è a 1000 Mbps. La luce verde si accende se la connessione è...
  • Page 59 NWA1100-N) nella barra dell'indirizzo. Se non è possibile accedere allo strumento di configurazione Web, verificare che gli indirizzi IP e le subnet mask di NWA1100-N e del computer siano nel medesimo intervallo di indirizzi IP. 2. Immettere admin (il nome utente...
  • Page 60 Registrare la nuova password e conservarla in un luogo sicuro. Se la password viene cambiata e la si dimentica, sarà necessario resettare NWA1100-N. Fare riferimento alla Guida utente per informazioni sull’uso del pulsante RESET. 4. Viene visualizzata la schermata STATUS (stato).
  • Page 61 2. Appare la schermata SYSTEM (SISTEMA) > General (Generale). • System Name (nome sistema) consente di identificare NWA1100- N sulla rete. Scegliere un nome distintivo o lasciare quello predefinito. • È possibile configurare la velocità della porta Ethernet e la funzione duplex nel campo Ethernet Data Rate (velocità...
  • Page 62 Wireless Settings (impostazioni wireless). Configurare le impostazioni di base della rete wireless. Le stazioni wireless e NWA1100-N devono utilizzare lo stesso SSID, ID di canale e impostazione di crittografia per consentire la comunicazione wireless. • Operation Mode (Modalità operativa): verificare che sia selezionata la modalità...
  • Page 63 • Channel Width (Ampiezza canali): Selezionare la larghezza di banda dei canali da utilizzare. Se non si è certi dell'impostazione, selezionare 20/40 MHz. 2. Fare clic su Apply (Applica) per salvare le impostazioni. 3. Fare clic sulla scheda SSID. Per configurare le impostazioni avanzate di un profilo SSID (ad esempio per cambiare nome del profilo, SSID o sicurezza) selezionare l'impostazione e fare clic su Edit (modifica).
  • Page 64 • Verificare che tutti i client wireless supportino il tipo di sicurezza impostata. Fare clic su Apply (Applica) una volta terminato. Se i client wireless non possono comunicare con la rete, verificare che i client e NWA1100-N utilizzino le stesse impostazioni di sicurezza wireless.
  • Page 65 IP. Non sarà più possibile connettersi a NWA1100-N utilizzando l'indirizzo IP predefinito. Se si cambia l'indirizzo IP di NWA1100-N, è necessario utilizzare il nuovo indirizzo IP quando si desidera accedere allo strumento di configurazione Web. Selezionando Obtain IP Address Automatically (Ottieni automaticamente l'indirizzo IP), controllare il server DHCP per determinare l'indirizzo IP assegnato a NWA1100-N.
  • Page 66 3. Modificare i parametri wireless nelle stazioni wireless per farle corrispondere a quelle di NWA1100-N. Fare riferimento alla documentazione dell’adattatore wireless. NWA1100-N è ora pronto a connettersi allo switch o al router. Questa operazione può essere eseguita subito, dopo aver collegato le antenne e montato NWA1100-N.
  • Page 67 NWA1100-N. Assicurarsi che le viti siano saldamente fissate alla parete e che siano abbastanza robuste per sostenere il peso di NWA1100-N con i cavi di collegamento. 2. Regolare i cavi. Far scorrere i cavi di collegamento lungo la parte posteriore di NWA1100-N come mostrato nella figura seguente.
  • Page 68 3. Allineare i fori presso la parte posteriore di NWA1100-N con le viti sulla parete. Appendere NWA1100-N sulle viti. Configurazione di Power over Ethernet (opzionale) ower over Ethernet (PoE) consente di fornire elettricità a NWA1100-N per mezzo di un cavo Ethernet CAT 5 a 8 poli, eliminando la necessità di disporre di una sorgente di alimentazione nelle vicinanze.
  • Page 69 Procedura per visualizzare le certificazioni di un prodotto 1. Andare alla pagina www.zyxel.com 2. Nel sito ZyXEL, selezionare il proprio prodotto dall'elenco a discesa per andare alla pagina di quel prodotto. 3. Da questa pagina selezionare la certificazione che si vuole vedere.
  • Page 70 РУССКИЙ Обзор В кратком руководстве пользователя будет рассказано, как подключить и настроить NWA1100-N (помеченный Z в приведенном ниже примере) для безопасного доступа беспроводных клиентов к проводной сети. Обратитесь к полной версии руководства для получения дополнительной информации. Вам может понадобиться ваша информация для доступа к сети Интернет.
  • Page 71 вашему компьютеру, чтобы получить возможность конфигурировать устройство. 2. Подключите питание к разъему POWER 12VDC, используя для этого входящий в комплект поставки сетевой адаптер. После выполнения начальной настройки подключите порт ETHERNET вашего NWA1100-N к разъему Ethernet, который имеет доступ к сети.
  • Page 72 Светодиодные индикаторы • При подключении питания индикатор SYS должен вначале мигать красный светом, а затем постоянно светиться зеленым светом. • Один из индикаторов на порте ETHERNET включается при правильном подключении и начинает мигать при передаче данных. Желтый индикатор светится при подключении на скорости...
  • Page 73 ваш компьютер сможет соединяться с NWA1100. Информация о настройке IP-адреса вашего компьютера приведена в полной версии руководства пользователя. Доступ к веб-конфигуратору Даже, если вы можете подключить NWA1100-N по беспроводной сети, для начальной настройки рекомендуется подключить ваш компьютер к порту ETHERNET. 1. Запустите ваш веб-браузер.
  • Page 74 Запишите новый пароль и храните его в надежном месте. Если вы изменили пароль, а потом его забыли, то вам придется выполнить возврат NWA1100-N к настройкам по умолчанию. О том, как использовать кнопку RESET (СБРОС) можно прочитать в полной версии руководства пользователя.
  • Page 75 1. Щелкните на SYSTEM (СИСТЕМА) на панели навигации. 2. Появится окно SYSTEM (СИСТЕМА) > General (Общие). • System Name (Системное имя) используется для идентификации NWA1100-N в вашей сети. Введите необходимое имя устройства, или оставьте предложенное по умолчанию. • Вы можете изменить параметры порта Ethernet и режим...
  • Page 76 навигации. Появится окно Wireless Settings (Настройки беспроводной сети). Установите основные настройки вашей беспроводной сети. Для успешного соединения беспроводная станция и NWA1100-N должны иметь одинаковые SSID, идентификатор канала и настройки шифрования. • Operation Mode (Режим работы): Убедитесь, что выбран режим Acess Point (Точка доступа).
  • Page 77 • Wireless Mode (Режим беспроводной сети): Выберите стандарт беспроводной сети, который вы хотите использовать. Если вы не уверены в выборе, установите 802.11b/g/n. • SSID Profile (Профиль SSID): Выберите профиль SSID, который вы хотите установить для доступа к сети из выпадающего списка. •...
  • Page 78 4. Щелкните на вкладке Security (Безопасность). Выберите профиль, который вы хотите изменить и щелкните на кнопке Edit (Изменить). 5. Появится окно редактирования выбранного профиля безопасности. Если вы не хотите устанавливать профиль безопасности, то к вашей беспроводной сети сможет подключиться любой клиент. •...
  • Page 79 убедитесь, что они используют одинаковые с NWA1100-N настройки беспроводной безопасности. Конфигурирование настроек IP 1. Вы должны установить на вашем NWA1100-N IP-адрес с маской подсети вашей сети. Щелкните на IP на навигационной панели. • Выберите Obtain IP Address Automatically (Получить IP- адрес...
  • Page 80 Ваш NWA1100-N теперь готово к подключению к модему или маршрутизатору. Вы можете сделать это прямо сейчас или после установки антенн и монтажа NWA1100-N. Если NWA1100-N не может подключиться к сети, убедитесь, что NWA1100-N использует IP-адрес с той же маской подсети, что и у модема / маршрутизатора.
  • Page 81 достижения наилучшей производительности установите NWA1100- N повыше, в свободном от возможных помех месте. Крепление на стену Для того, чтобы прикрепить NWA1100-N к стене, выполните следующие операции. 1. Ввинтите в стену два шурупа (не поставляются) на расстоянии 60 мм друг от друга (см. схему в шаге 3). Используйте шурупы с...
  • Page 82 выдержать вес NWA1100-N вместе с соединительными проводами. 2. Подключите кабели. Пропустите соединительные кабели сзади NWA1100-N как показано на иллюстрации ниже. ЛИБО: Пропустите соединительные кабели вверх и проложите их вдоль потолка. 3. Совместите отверстия на задней части NWA1100-N с шурупами в стене. Подвесьте NWA1100-N на шурупах.
  • Page 83 Для подведения питания к кабелю Ethernet вам также понадобится инжектор PoE (не поставляется). Эта функция позволяет упростить размещение вашего NWA1100-N. На нижеприведенной иллюстрации: Z - это ваше NWA1100-N, A - это кабель CAT 5 Ethernet, B - это инжектор PoE и C - это сетевой кабель питания.
  • Page 84 SVENSKA Overview Denna snabbstartguide visar hur du installerar och konfigurerar NWA1100-N (märkt Z i exemplet nedan) så att trådlösa klienter kan få åtkomst till ditt nätverk på ett säkert sätt. Se bruksanvisningen för mer information. Eventuellt behöver ha tillgång till uppgifterna för din Internet uppkoppling.
  • Page 85 1. Använd den Ethernet-kabeln och anslut ETHERNET-porten till en dator för inledande konfiguration. 2. Anslut uttaget POWER 12VDC till en strömkälla. Använd enbart den medföljande strömadaptern. Anslut NWA1100-N ETHERNET-port till ett Ethernet-uttag med nätverksåtkomst när du har slutfört den inledande konfigurationen.
  • Page 86 Indikatorlampor • SYS-lampan blinkars röd, och lyser sedan stadigt grön när strömmen är ansluten. • En av indikatorlamporna vid porten ETHERNET tänds om porten är rätt ansluten, och blinkar vid trafik. Den orange lampan lyser om anslutningen sker med 1000 Mbps. Den gröna lampan lyser om anslutningen sker med 10/100 Mbps.
  • Page 87 NWA1100-N. Se din bruksanvisning för information om hur du ställer in datorns IP-adress. Logga in i webbkonfigurator Även om du kan ansluta till NWA1100-N trådlöst, rekommenderas du att ansluta din dator till ETHERNET-porten för inledande konfiguration. 1. Starta din webbläsare. Ange 192.168.1.2 (NWA1100-N...
  • Page 88 4. Skärmen STATUS visas. Konfigurera NWA1100-N Konfigurera systeminställningar 1. Klicka på SYSTEM i navigationspanelen. 2. Skärmbilden SYSTEM > General (system - allmänt) visas.
  • Page 89 1. Klicka på WIRELESS (trådlös) i navigationspanelen. Den Wireless Settings (trådlösa inställningar) visas. Konfigurera det trådlösa nätverkets grundinställningar. De trådlösa stationerna och NWA1100-N måste använda samma SSID, kanal-ID och krypteringsinställningar för trådlös kommunikation. • Operation Mode (driftläge): Kontrollera att läget Access Point...
  • Page 90 • Wireless Mode (Trådlöst läge): Välj den trådlösa standard som du vill att ditt nätverk ska använda. Om du är osäker på vilken du ska välja, välj 802.11b/g/n. • SSID Profile (SSID-profil): Välj den SSID-profil du vill konfigurera för nätverksåtkomst från rullgardinslistrutan. •...
  • Page 91 4. Klicka på fliken Security (Säkerhet). Välj profilen du vill konfigurera och klicka på Edit (Redigera). 5. Den valda säkerhetsprofilens redigeringsfönster öppnas. Om du inte konfigurerar den trådlösa säkerheten, kan vem som helst använda ditt nätverk. • Här kan du ange säkerhetsinställningar för ditt trådlösa nätverk. Vilka fält du fyller i beror på...
  • Page 92 • If your ISP provided specific DNS (Domain Name System) settings, enter them in the System DNS Servers section. Otherwise, leave these fields at their defaults. • Klicka på Apply (verkställ). Nu använder NWA1100-N de nya IP- inställningarna, och du kan inte längre ansluta till NWA1100-N med standard-IP-adressen.
  • Page 93 3. Ändra de trådlösa inställningarna i de trådlösa stationerna så att de matchar de som finns i NWA1100-N. Se dokumentationen till din trådlösa adapter. Nu är NWA1100-N klar att anslutas till din switch eller router. Du kan göra det nu eller när du har anslutit antennerna och monterat NWA1100-N.
  • Page 94 Se till att skruvarna är ordentligt fästa i väggen och kraftiga nog att tåla vikten för NWA1100-N samt anslutningssladdarna. 2. Justera sladdarna. Dra anslutningssladdarna nerför baksidan på NWA1100-N enligt följande figur. ELLER: Dra anslutningssladdarna uppåt och längs innertakets kant. 3. Passa in hålen på baksidan av NWA1100-N med skruvarna i väggen. Häng NWA1100-N på skruvarna.
  • Page 95 En PoE-injektor (medföljer inte) behövs också för att förse Ethernet- kabeln med ström. Denna funktion ger ökad flexibilitet vid placering av NWA1100-N. I följande figur är Z din NWA1100-N, A är CAT 5 Ethernet-sladden, B är PoE-injektorn och C är strömsladden. Procedur for att visa en produkts certifikat 1.
  • Page 96 简体中文 概述 该快速开始指南说明如何对 NWA1100-N 进行设置和配置 （在下面的示 例中带有 Z 标记） ，以便让无线客户可以安全地访问有线网络。有关更多 信息，请参阅用户指南。 可能会需要 Internet 访问信息。 要设置无线网络，需要： • 连接硬件 • 访问 Web 配置程序 • 配置 NWA1100-N • 安装硬件 • 设置以太网供电 （可选）...
  • Page 97 连接硬件 1. 使用 Ethernet （以太网）电缆 , 将 ETHERNET 端口与一台计算机连 接，进行初始配置。 2. 仅可使用附带的电源适配器将 POWER 12VDC 插头连接到电源。 在完成网络访问的初始配置之后，请将 NWA1100-N 的 ETHERNET 端口连接至以 太网插座。...
  • Page 98 访问 Web 配置程序 启用 JavaScript 的 Internet Explorer 6.0 及更新版本、 Mozilla Firefox 3 及更新版 本，或 Safari 2.0 及更新版本。 设置计算机的 IP 地址 更改计算机目前的 IP 设置之前，请先将其记下。 首先，设置计算机使用介于 192.168.1.3 - 192.168.1.254 之间的静态 IP 地址，并将子网掩码设为 255.255.255.0。这项操作可以确保您的计算机 和 NWA1100-N 设备通讯。请参阅 《使用手册》 ，获得设置计算机 IP 地 址的相关信息。...
  • Page 99 尽管可以无线连接到 NWA1100-N， 但还是强烈建议您将计算机连接到 ETHERNET 端口进行初始配置。 1. 启动 web 浏览器。输入 192.168.1.2（NWA1100-N 的默认 IP 地址）作为地址。 如果无法访问 Web 配置程序，请确保 NWA1100-N 的 IP 地址和子网掩码与 该计算机在同一 IP 地址范围内。 2. 在 Username ( 用户名 ) 区域输入 admin ( 默认用户名 )，在 Password ( 密码 ) 区域输入 1234 ( 默认密码...
  • Page 100 配置系统设置 1. 单击导航面板中的 SYSTEM ( 系统 )。 2. 此时会出现 SYSTEM ( 系统 ) > General ( 常规 ) 屏幕。 • System Name ( 系统名称 ) 用于识别网络上的 NWA1100-N。选择 一个特殊的名称，或将其保留为默认值。 • 您可配置以太网端口速度，在 Ethernet Data Rate ( 以太网数据速 率区域 ) 以全双工模式操作。如果您不确定，请选择 Auto ( 自动 )。...
  • Page 101 配置无线设置 1. 在导航面板中单击 WIRELESS ( 无线 )。此时会显示下列 Wireless Settings （无线设置） 屏幕。配置您的无线网络的基本设置。 无线客户端与 NWA1100-N 必须使用相同的 SSID、频道 ID 和无线通信加密设置。 • Operation Mode ( 操作模式 )：确保已选中 Acess Point ( 访问点 ) 模式。 • Wireless Mode ( 无线模式 ): 选择网络欲采用的无线标准。如果您 不确定选择哪一个，则选择 802.11b/g/n. • SSID Profile (SSID 配置文件 ): 从下拉列表框中选择配置网络访问...
  • Page 102 3. 单击 SSID 选项。如果为 SSID 配置文件配置高级设置 （如更改配置 文件名， SSID 或安全） ，请选择并单击 Edit ( 编辑 )。 4. 单击 Security ( 安全 ) 选项。 选择您想配置的配置文件， 单击 Edit ( 编 辑 )。...
  • Page 103 5. 所选安全配置文件的编辑屏幕就会出现。如果您不配置无线安全，任 何人都可进入您的网络。 • 可以在此处输入无线网络的安全设置。根据在 Security Mode ( 安全 模式 ) 字段中所选择的安全类型的不同，填写的字段会有所差异。如 果无需使用无线安全，则请选择无。 • 该示例使用了 WPA2-PSK 安全 （所有无线客户均必须使用相同的预 共享密钥，以便加入网络） 。 • 确保所有无线客户端都支持您设置的安全类型。完成后，单击 Apply ( 应用 )。 如果无线客户端无法与网络通讯，请确保客户端使用的无线安全设置与 NWA1100-N 相同。 配置 IP 设置 1. 您需要将 NWA1100-N 的 IP 地址设置为与您的网络位于相同子网络。 单击导航窗格中的 IP。...
  • Page 104 • 如果您的 ISP 提供特定的 DNS ( 域名系统 ) 设置，请从 System DNS Servers ( 系统 DNS 服务器 ) 部分进入。否则，请将这些字段 保留为默认值。 • 单击 Apply ( 应用 )。 NWA1100-N 现在使用的是新 IP 设置；您无法 再使用默认 IP 地址连接至 NWA1100-N。 如果更改 NWA1100-N 的 IP 地址， 则下次使用网络配置器时必须使用新的 IP 地址。如果选择...
  • Page 105 安装硬件 安装天线 将天线按顺时针方向拧进 NWA1100-N 端的 天线连接器。天线应垂直于地面，并彼此平 行。 请确保将天线牢固地拧进天线连接器。 硬件安装 通常，访问点的最佳位置应为无线覆盖区域的中心。为获得更佳的性能， 请将 NWA1100-N 安装在不受阻碍区域的高处。 墙面安装 请依照下列步骤将 NWA1100-N 安装在墙壁上。 1. 分别将两个螺丝钉 （不包含）拧进墙壁内，间隔为 60 mm （参见步 骤 3 中的图片） 。 请使用头部宽度为 6mm ~ 8mm (0.24" ~ 0.31") 的螺 丝钉。请勿将螺丝钉完全拧进墙中；应在螺丝钉的头部和墙面之间保 留一小段间隙。 该间隙应足够大，以便能够将螺丝钉的头部滑入螺旋槽内；连接线应 在 NWA1100-N 背部向下走线。...
  • Page 106 3. 将 NWA1100-N 背后的孔与墙壁上的螺丝钉对齐。将 NWA1100-N 悬 挂在螺丝钉上。 设置以太网供电 （可选） 以太网供电 (PoE) 是一种通过 8 芯 CAT5 以太网线材来为 NWA1100-N 提供电源的技术，无需在附近安装电源。 为以太网线材提供电源还需要一个 PoE 供电器 （不包含） 。该功能可以 让您在选择 NWA1100-N 的安装位置时，拥有更大的灵活性。...
  • Page 107 在下图中， Z 为 NWA1100-N， A 为 CAT 5 以太网线材， B 为 PoE 供电 器，而 C 为电源线。 查看产品的认证 1. 请至 www.zyxel.com。 2. 在 ZyXEL 主页上的下拉列表框中选择您的产品，以连接到该 产品的网页。 3. 选择您要的产品认证文件。 欲了解详细信息，请参阅所供 CD 中的用户指南或登录 www.zyxel.com 的下载库。 本指南是否有用？请将您的意见发送到 techwriters@zyxel.com.tw。...
  • Page 108 繁體中文 概覽 本《快速入門指引》介紹如何安裝和設定 NWA1100-N ( 以下範例標示為 Z )，以便無線用戶端接取有線網路。請參閱 《使用手冊》 ，取得詳細資 訊。 您可能需要相關網際網路接取資訊。 若要設定無線網路，您需要： • 連接硬體 • 使用網頁設定介面 • 設置 NWA1100-N • 安裝硬體 • 設定乙太網路供電 ( 選擇性 )
  • Page 109 連接硬體 1. 使用乙太網路線，將 ETHERNET 埠連接至電腦以進行初始設定。 2. 使用隨附的電源轉接器 ( 勿使用其他電源轉接器 )，將 POWER 12VDC 插槽連接到電源 。 完成初步設定後，再將 NWA1100-N 的 ETHERNET 埠連接到可以接取網路的乙太 網路插孔。...
  • Page 110 LED 指示燈 • 當連接電源時，SYS LED 指示燈閃爍紅色，接著轉為持續的綠燈。 • 如果連接埠連接正確，ETHERNET 埠旁邊的其中一個 LED 指示燈會 亮起；如果正在進行傳輸，指示燈便會閃爍。如果連接的傳輸速率為 1000 Mbps，黃色燈會亮起。如果連接的傳輸速率為 10/100 Mbps， 綠燈會亮起。 如果靠近 ETHERNET 埠的 LED 指示燈都沒有亮起，檢查接在連接埠上的連 接線。 確認電腦網路卡運作正常。 使用網頁設定介面 Internet Explorer 6.0 以上版本並啟用 JavaScript，或 Mozilla Firefox 3 以上版本或 Safari 2.0 以上版本。 設定電腦的 IP 位址 變更電腦目前的...
  • Page 111 首先，設定電腦使用介於 192.168.1.3 - 192.168.1.254 之間的靜態 IP 位 址，並將子網路遮罩設為 255.255.255.0。這項作業可以確保您的電腦能 和 NWA1100-N 裝置通訊。請參閱 《使用手冊》 ，取得設定電腦 IP 位址 的相關資訊。 登入至網路設定介面 即使已能無線連接至 NWA1100-N，仍建議在初步設定中先將電腦連接到 ETHERNET 埠。 3. 啟動您的網頁瀏覽器 輸入位址 192.168.1.2 (NWA1100-N 的預設 IP 位址 )。 如果無法使用網路設定介面，請確認 NWA1100-N 與電腦的 IP 位址及子網路 遮罩位於相同 IP 位址範圍之內。 4. 在 Username ( 使用者名稱 ) 欄位...
  • Page 112 6. 出現 STATUS ( 狀態 ) 畫面。 設置 NWA1100-N 設置系統設定 1. 在導覽面板中點選 SYSTEM ( 系統 )。...
  • Page 113 2. 出現 SYSTEM > General ( 系統 > 一般 ) 畫面。 • System Name ( 系統名稱 ) 用以在網路上辨識 NWA1100-N。選擇 一個獨特名稱，或保留預設名稱。 • 您可以在 Ethernet Data Rate ( 乙太網路資料速率 ) 欄位設定乙太 網路埠的速率和雙工模式。若不確定，請選取 Auto ( 自動 )。 3. 按一下 Apply ( 套用 )。...
  • Page 114 設置無線設定 1. 在導覽面板中按一下 WIRELESS ( 無線網路 )。出現以下畫面。 顯示 Wireless Settings （無線設定）畫面。為無線網路進行基本設定。 無線用戶端與 NWA1100-N 必須使用相同的 SSID、頻道 ID 及加密設定，才能進行 無線通訊。 • Operating Mode ( 作業模式 )：確定已經選取 Access Point ( 基 地台 ) 模式。 • Wireless Mode ( 無線模式 )：選取您希望網路使用的無線標準。 若不確定如何選擇，請選取 802.11b/g/n。 • SSID Profile (SSID 設定檔 )： 從下拉式清單方塊選取您的網路服...
  • Page 115 2. 按一下 Apply ( 套用 ) 儲存您的設定。 3. 按一下 SSID 標籤。如果您要進行 SSID 設定組合的進階設定 ( 例如變 更設定組合名稱、SSID 或安全措施 )，請選取該 SSID 再按一下 Edit ( 編輯 )。 4. 按一下 Security ( 安全措施 ) 標籤。選取您要設定的設定組合，再按一 下 Edit ( 編輯 )。...
  • Page 116 任何人都可以接取您的網路。 • 您可以在此輸入無線網路的安全設定。系統會根據您在 Security Mode ( 安全模式 ) 欄位選取的安全措施，變更要填入的欄位。如果 您不想使用無線安全措施，請選取 None ( 無 )。 • 本範例使用 WPA2-PSK 安全措施，在此安全措施下，所有無線用戶 端必須使用相同的預先共用金鑰加入網路。 • 確定所有無線用戶端都支援您設定的安全類型。作業完成之後，按一 下 Apply ( 套用 )。 如果無線用戶端無法與網路通訊，請確定用戶端使用的無線安全設定與 NWA1100-N 相同。 設置 IP 設定 1. 您需要將 NWA1100-N 的 IP 位址設定為與您的網路位在相同子網路。 按一下導覽面板中的 IP。...
  • Page 117 • 如果您的 ISP 有提供特定 DNS ( 網域名稱系統 ) 設定，請在 System DNS Servers ( 使用者定義 ) 區位輸入設定。如果沒有， 請保留欄位的預設值。 • 按一下 Apply ( 套用 )。NWA1100-N 現在使用的是新 IP 設定；您 無法再使用預設 IP 位址連接至 NWA1100-N。 如果變更 NWA1100-N 的 IP 位址，則下次使用網頁設定介面時必須使用新的 IP 位 址。如果選取 Obtain IP Address Automatically ( 自動取得 IP 位址 )，請檢查您...
  • Page 118 安裝硬體 安裝天線 將天線順時鐘旋入天線連接器。兩側天線應 相互平行並與地面垂直。 確認天線已確實旋入天線連接器。 硬體安裝 一般而言，無線網路基地台最好的放置地點是無線網路覆蓋區域的中央。 若要使 NWA1100-N 發揮較佳效能，請將它安裝在高處沒有障礙物的地 方。 壁掛式安裝 依照以下步驟將 NWA1100-N 固定在牆面上。 1. 在該位置鎖上兩支螺絲釘 ( 非隨附 )，兩者距離須相隔 60 mm。請使 用螺絲頭直徑在 6mm ~ 8mm (0.24" ~ 0.31") 之間的螺絲釘。不要把 螺絲釘全部旋入牆中， 螺絲頭與牆面之間須留一小段空隙， 此空隙必 須足以讓螺絲頭放進螺絲槽，並讓連接纜線可從 NWA1100-N 背面拉 出。 確認螺絲釘已確實固定在牆上，可支撐 NWA1100-N 和連接纜線的全部重量。...
  • Page 119 將連接纜線從 NWA1100-N 背面拉出，如下圖所示。 或： 將連接纜線往上拉沿著天花板邊緣繞行。 3. 使 NWA1100-N 背面的孔洞對齊牆面上的螺絲釘。將 NWA1100-N 掛 在螺絲釘上。 設定乙太網路供電 ( 選擇性 ) 乙太網路供電 (Power over Ethernet, PoE) 功能可透過一條 8 接腳的 CAT 5 型乙太網路線供電給 NWA1100-N，即使附近沒有電源也不會影響 NWA1100-N 的安裝。...
  • Page 120 除此之外，還需要餽電器或 PoE 裝置 (B) ( 非隨附 ) 乙太網路線 (A) 才可 供應電源 (C)。這項功能大幅提高了 NWA1100-N (Z) 安裝位置的變動彈 性。 如何查看產品認證資料 1. 前往 www.zyxel.com。 2. 在 ZyXEL 首頁的下拉式清單方塊選取您的產品，進入該產品 的網頁。 3. 在此頁選取您想查看的認證資料。 詳細資訊請參閱隨附光碟或 www.zyxel.com 下載專區提供的 《使用手冊》 。 以上使用說明是否有幫助？請將您的意見寄至下列電子信箱：techwriters@zyxel.com.tw 注意！ 依據 低功率電波輻射性電機管理辦法 第十二條 經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻 率、加大功率或變更原設計之特性或功能。 第十四條 低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立...
