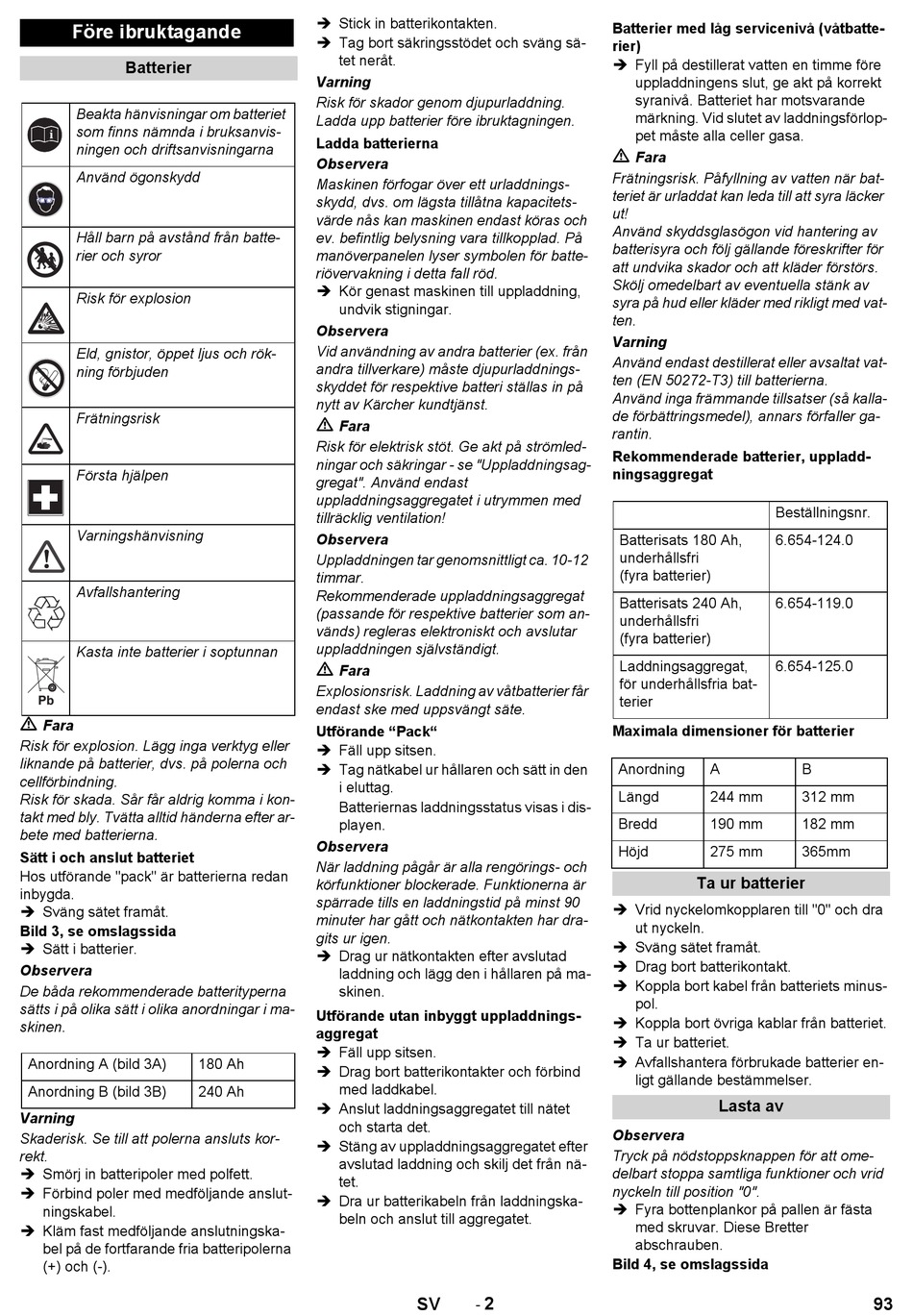

Kärcher B 90 R Manual page 93

Före ibruktagande
Batterier
Beakta hänvisningar om batteriet
som finns nämnda i bruksanvis-
ningen och driftsanvisningarna
Använd ögonskydd
Håll barn på avstånd från batte-
rier och syror
Risk för explosion
Eld, gnistor, öppet ljus och rök-
ning förbjuden
Frätningsrisk
Första hjälpen
Varningshänvisning
Avfallshantering
Kasta inte batterier i soptunnan
Fara
Risk för explosion. Lägg inga verktyg eller
liknande på batterier, dvs. på polerna och
cellförbindning.
Risk för skada. Sår får aldrig komma i kon-
takt med bly. Tvätta alltid händerna efter ar-
bete med batterierna.
Sätt i och anslut batteriet
Hos utförande "pack" är batterierna redan
inbygda.
 Sväng sätet framåt.
Bild 3, se omslagssida
 Sätt i batterier.
Observera
De båda rekommenderade batterityperna
sätts i på olika sätt i olika anordningar i ma-
skinen.
Anordning A (bild 3A)
Anordning B (bild 3B)
Varning
Skaderisk. Se till att polerna ansluts kor-
rekt.
 Smörj in batteripoler med polfett.
 Förbind poler med medföljande anslut-
ningskabel.
 Kläm fast medföljande anslutningska-
bel på de fortfarande fria batteripolerna
(+) och (-).
 Stick in batterikontakten.
 Tag bort säkringsstödet och sväng sä-
tet neråt.
Varning
Risk för skador genom djupurladdning.
Ladda upp batterier före ibruktagningen.
Ladda batterierna
Observera
Maskinen förfogar över ett urladdnings-
skydd, dvs. om lägsta tillåtna kapacitets-
värde nås kan maskinen endast köras och
ev. befintlig belysning vara tillkopplad. På
manöverpanelen lyser symbolen för batte-
riövervakning i detta fall röd.
 Kör genast maskinen till uppladdning,
undvik stigningar.
Observera
Vid användning av andra batterier (ex. från
andra tillverkare) måste djupurladdnings-
skyddet för respektive batteri ställas in på
nytt av Kärcher kundtjänst.
Fara
Risk för elektrisk stöt. Ge akt på strömled-
ningar och säkringar - se "Uppladdningsag-
gregat". Använd endast
uppladdningsaggregatet i utrymmen med
tillräcklig ventilation!
Observera
Uppladdningen tar genomsnittligt ca. 10-12
timmar.
Rekommenderade uppladdningsaggregat
(passande för respektive batterier som an-
vänds) regleras elektroniskt och avslutar
uppladdningen självständigt.
Fara
Explosionsrisk. Laddning av våtbatterier får
endast ske med uppsvängt säte.
Utförande "Pack"
 Fäll upp sitsen.
 Tag nätkabel ur hållaren och sätt in den
i eluttag.
Batteriernas laddningsstatus visas i dis-
playen.
Observera
När laddning pågår är alla rengörings- och
körfunktioner blockerade. Funktionerna är
spärrade tills en laddningstid på minst 90
minuter har gått och nätkontakten har dra-
gits ur igen.
 Drag ur nätkontakten efter avslutad
laddning och lägg den i hållaren på ma-
skinen.
Utförande utan inbyggt uppladdnings-
aggregat
 Fäll upp sitsen.
180 Ah
 Drag bort batterikontakter och förbind
med laddkabel.
240 Ah
 Anslut laddningsaggregatet till nätet
och starta det.
 Stäng av uppladdningsaggregatet efter
avslutad laddning och skilj det från nä-
tet.
 Dra ur batterikabeln från laddningska-
beln och anslut till aggregatet.
2
-
SV
Batterier med låg servicenivå (våtbatte-
rier)
 Fyll på destillerat vatten en timme före
uppladdningens slut, ge akt på korrekt
syranivå. Batteriet har motsvarande
märkning. Vid slutet av laddningsförlop-
pet måste alla celler gasa.
Fara
Frätningsrisk. Påfyllning av vatten när bat-
teriet är urladdat kan leda till att syra läcker
ut!
Använd skyddsglasögon vid hantering av
batterisyra och följ gällande föreskrifter för
att undvika skador och att kläder förstörs.
Skölj omedelbart av eventuella stänk av
syra på hud eller kläder med rikligt med vat-
ten.
Varning
Använd endast destillerat eller avsaltat vat-
ten (EN 50272-T3) till batterierna.
Använd inga främmande tillsatser (så kalla-
de förbättringsmedel), annars förfaller ga-
rantin.
Rekommenderade batterier, uppladd-
ningsaggregat
Beställningsnr.
Batterisats 180 Ah, 6.654-124.0
underhållsfri
(fyra batterier)
Batterisats 240 Ah, 6.654-119.0
underhållsfri
(fyra batterier)
Laddningsaggregat, 6.654-125.0
för underhållsfria bat-
terier
Maximala dimensioner för batterier
Anordning A
Längd 244 mm
Bredd 190 mm
Höjd 275 mm
Ta ur batterier
 Vrid nyckelomkopplaren till "0" och dra
ut nyckeln.
 Sväng sätet framåt.
 Drag bort batterikontakt.
 Koppla bort kabel från batteriets minus-
pol.
 Koppla bort övriga kablar från batteriet.
 Ta ur batteriet.
 Avfallshantera förbrukade batterier en-
ligt gällande bestämmelser.
Lasta av
Observera
Tryck på nödstoppsknappen för att ome-
delbart stoppa samtliga funktioner och vrid
nyckeln till position "0".
 Fyra bottenplankor på pallen är fästa
med skruvar. Diese Bretter
abschrauben.
Bild 4, se omslagssida
B
312 mm
182 mm
365mm
93
