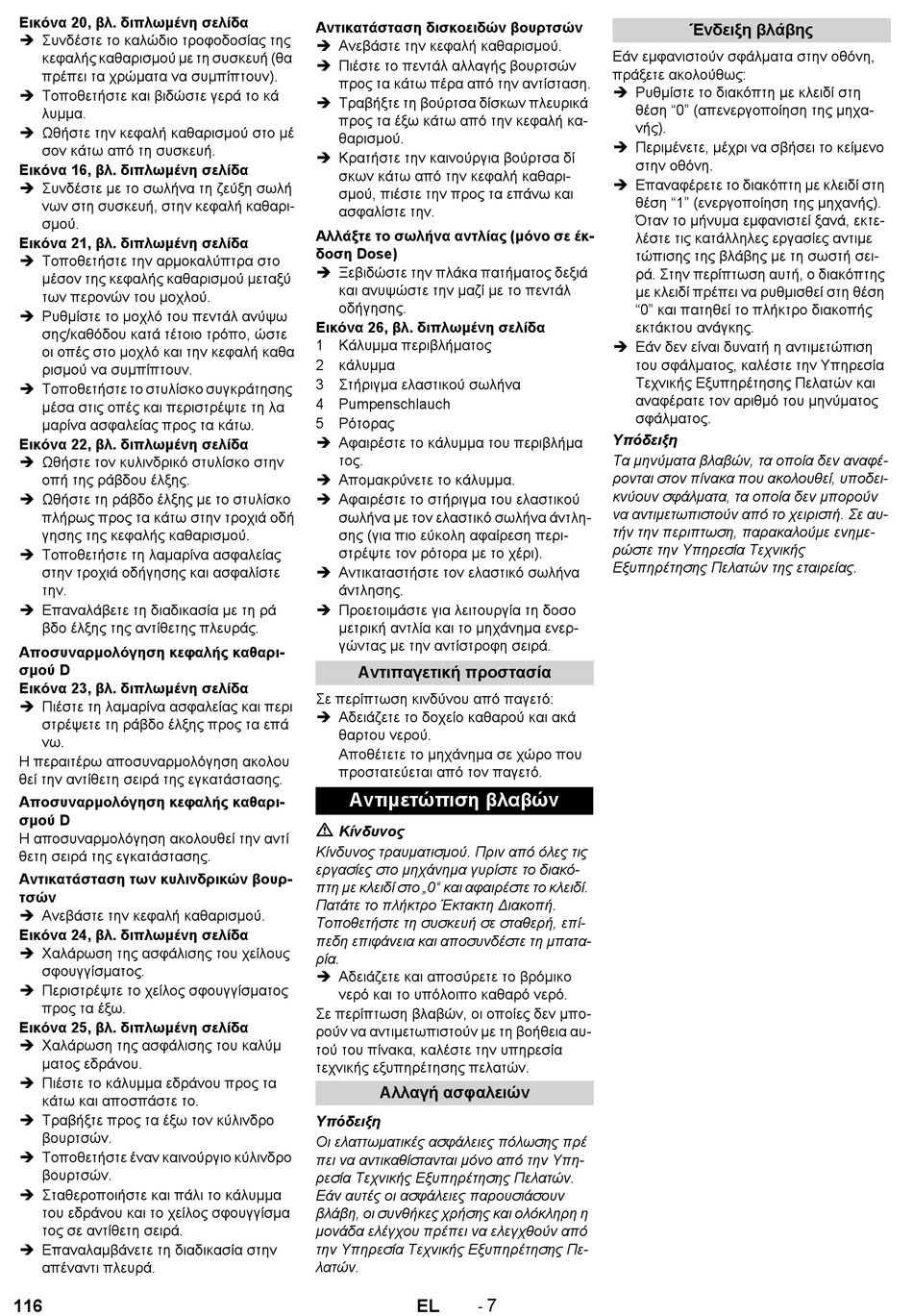

Εικόνα 20, βλ. διπλωμένη σελίδα
 Συνδέστε το καλώδιο τροφοδοσίας της
κεφαλής καθαρισμού με τη συσκευή (θα
πρέπει τα χρώματα να συμπίπτουν).
 Τοποθετήστε και βιδώστε γερά το κά
λυμμα.
 Ωθήστε την κεφαλή καθαρισμού στο μέ
σον κάτω από τη συσκευή.
Εικόνα 16, βλ. διπλωμένη σελίδα
 Συνδέστε με το σωλήνα τη ζεύξη σωλή
νων στη συσκευή, στην κεφαλή καθαρι-
σμού.
Εικόνα 21, βλ. διπλωμένη σελίδα
 Τοποθετήστε την αρμοκαλύπτρα στο
μέσον της κεφαλής καθαρισμού μεταξύ
των περονών του μοχλού.
 Ρυθμίστε το μοχλό του πεντάλ ανύψω
σης/καθόδου κατά τέτοιο τρόπο, ώστε
οι οπές στο μοχλό και την κεφαλή καθα
ρισμού να συμπίπτουν.
 Τοποθετήστε το στυλίσκο συγκράτησης
μέσα στις οπές και περιστρέψτε τη λα
μαρίνα ασφαλείας προς τα κάτω.
Εικόνα 22, βλ. διπλωμένη σελίδα
 Ωθήστε τον κυλινδρικό στυλίσκο στην
οπή της ράβδου έλξης.
 Ωθήστε τη ράβδο έλξης με το στυλίσκο
πλήρως προς τα κάτω στην τροχιά οδή
γησης της κεφαλής καθαρισμού.
 Τοποθετήστε τη λαμαρίνα ασφαλείας
στην τροχιά οδήγησης και ασφαλίστε
την.
 Επαναλάβετε τη διαδικασία με τη ρά
βδο έλξης της αντίθετης πλευράς.
Αποσυναρμολόγηση κεφαλής καθαρι-
σμού D
Εικόνα 23, βλ. διπλωμένη σελίδα
 Πιέστε τη λαμαρίνα ασφαλείας και περι
στρέψετε τη ράβδο έλξης προς τα επά
νω.
Η περαιτέρω αποσυναρμολόγηση ακολου
θεί την αντίθετη σειρά της εγκατάστασης.
Αποσυναρμολόγηση κεφαλής καθαρι-
σμού D
Η αποσυναρμολόγηση ακολουθεί την αντί
θετη σειρά της εγκατάστασης.
Αντικατάσταση των κυλινδρικών βουρ-
τσών
 Ανεβάστε την κεφαλή καθαρισμού.
Εικόνα 24, βλ. διπλωμένη σελίδα
 Χαλάρωση της ασφάλισης του χείλους
σφουγγίσματος.
 Περιστρέψτε το χείλος σφουγγίσματος
προς τα έξω.
Εικόνα 25, βλ. διπλωμένη σελίδα
 Χαλάρωση της ασφάλισης του καλύμ
ματος εδράνου.
 Πιέστε το κάλυμμα εδράνου προς τα
κάτω και αποσπάστε το.
 Τραβήξτε προς τα έξω τον κύλινδρο
βουρτσών.
 Τοποθετήστε έναν καινούργιο κύλινδρο
βουρτσών.
 Σταθεροποιήστε και πάλι το κάλυμμα
του εδράνου και το χείλος σφουγγίσμα
τος σε αντίθετη σειρά.
 Επαναλαμβάνετε τη διαδικασία στην
απέναντι πλευρά.
116
Αντικατάσταση δισκοειδών βουρτσών
 Ανεβάστε την κεφαλή καθαρισμού.
 Πιέστε το πεντάλ αλλαγής βουρτσών
προς τα κάτω πέρα από την αντίσταση.
 Τραβήξτε τη βούρτσα δίσκων πλευρικά
προς τα έξω κάτω από την κεφαλή κα-
θαρισμού.
 Κρατήστε την καινούργια βούρτσα δί
σκων κάτω από την κεφαλή καθαρι-
σμού, πιέστε την προς τα επάνω και
ασφαλίστε την.
Αλλάξτε το σωλήνα αντλίας (μόνο σε έκ-
δοση Dose)
 Ξεβιδώστε την πλάκα πατήματος δεξιά
και ανυψώστε την μαζί με το πεντάλ
οδήγησης.
Εικόνα 26, βλ. διπλωμένη σελίδα
1 Κάλυμμα περιβλήματος
2 κάλυμμα
3 Στήριγμα ελαστικού σωλήνα
4 Pumpenschlauch
5 Ρότορας
 Αφαιρέστε το κάλυμμα του περιβλήμα
τος.
 Απομακρύνετε το κάλυμμα.
 Αφαιρέστε το στήριγμα του ελαστικού
σωλήνα με τον ελαστικό σωλήνα άντλη-
σης (για πιο εύκολη αφαίρεση περι-
στρέψτε τον ρότορα με το χέρι).
 Αντικαταστήστε τον ελαστικό σωλήνα
άντλησης.
 Προετοιμάστε για λειτουργία τη δοσο
μετρική αντλία και το μηχάνημα ενερ-
γώντας με την αντίστροφη σειρά.
Αντιπαγετική προστασία
Σε περίπτωση κινδύνου από παγετό:
 Αδειάζετε το δοχείο καθαρού και ακά
θαρτου νερού.
Αποθέτετε το μηχάνημα σε χώρο που
προστατεύεται από τον παγετό.
Αντιμετώπιση βλαβών
Κίνδυνος
Κίνδυνος τραυματισμού. Πριν από όλες τις
εργασίες στο μηχάνημα γυρίστε το διακό-
πτη με κλειδί στο „0" και αφαιρέστε το κλειδί.
Πατάτε το πλήκτρο Έκτακτη Διακοπή.
Τοποθετήστε τη συσκευή σε σταθερή, επί-
πεδη επιφάνεια και αποσυνδέστε τη μπατα-
ρία.
 Αδειάζετε και αποσύρετε το βρόμικο
νερό και το υπόλοιπο καθαρό νερό.
Σε περίπτωση βλαβών, οι οποίες δεν μπο-
ρούν να αντιμετωπιστούν με τη βοήθεια αυ-
τού του πίνακα, καλέστε την υπηρεσία
τεχνικής εξυπηρέτησης πελατών.
Αλλαγή ασφαλειών
Υπόδειξη
Οι ελαττωματικές ασφάλειες πόλωσης πρέ
πει να αντικαθίστανται μόνο από την Υπη-
ρεσία Τεχνικής Εξυπηρέτησης Πελατών.
Εάν αυτές οι ασφάλειες παρουσιάσουν
βλάβη, οι συνθήκες χρήσης και ολόκληρη η
μονάδα ελέγχου πρέπει να ελεγχθούν από
την Υπηρεσία Τεχνικής Εξυπηρέτησης Πε-
λατών.
7
-
EL
Ένδειξη βλάβης
Εάν εμφανιστούν σφάλματα στην οθόνη,
πράξετε ακολούθως:
 Ρυθμίστε το διακόπτη με κλειδί στη
θέση "0" (απενεργοποίηση της μηχα-
νής).
 Περιμένετε, μέχρι να σβήσει το κείμενο
στην οθόνη.
 Επαναφέρετε το διακόπτη με κλειδί στη
θέση "1" (ενεργοποίηση της μηχανής).
Όταν το μήνυμα εμφανιστεί ξανά, εκτε-
λέστε τις κατάλληλες εργασίες αντιμε
τώπισης της βλάβης με τη σωστή σει-
ρά. Στην περίπτωση αυτή, ο διακόπτης
με κλειδί πρέπει να ρυθμισθεί στη θέση
"0" και πατηθεί το πλήκτρο διακοπής
εκτάκτου ανάγκης.
 Εάν δεν είναι δυνατή η αντιμετώπιση
του σφάλματος, καλέστε την Υπηρεσία
Τεχνικής Εξυπηρέτησης Πελατών και
αναφέρατε τον αριθμό του μηνύματος
σφάλματος.
Υπόδειξη
Τα μηνύματα βλαβών, τα οποία δεν αναφέ-
ρονται στον πίνακα που ακολουθεί, υποδει-
κνύουν σφάλματα, τα οποία δεν μπορούν
να αντιμετωπιστούν από το χειριστή. Σε αυ-
τήν την περιπτωση, παρακαλούμε ενημε-
ρώστε την Υπηρεσία Τεχνικής
Εξυπηρέτησης Πελατών της εταιρείας.
