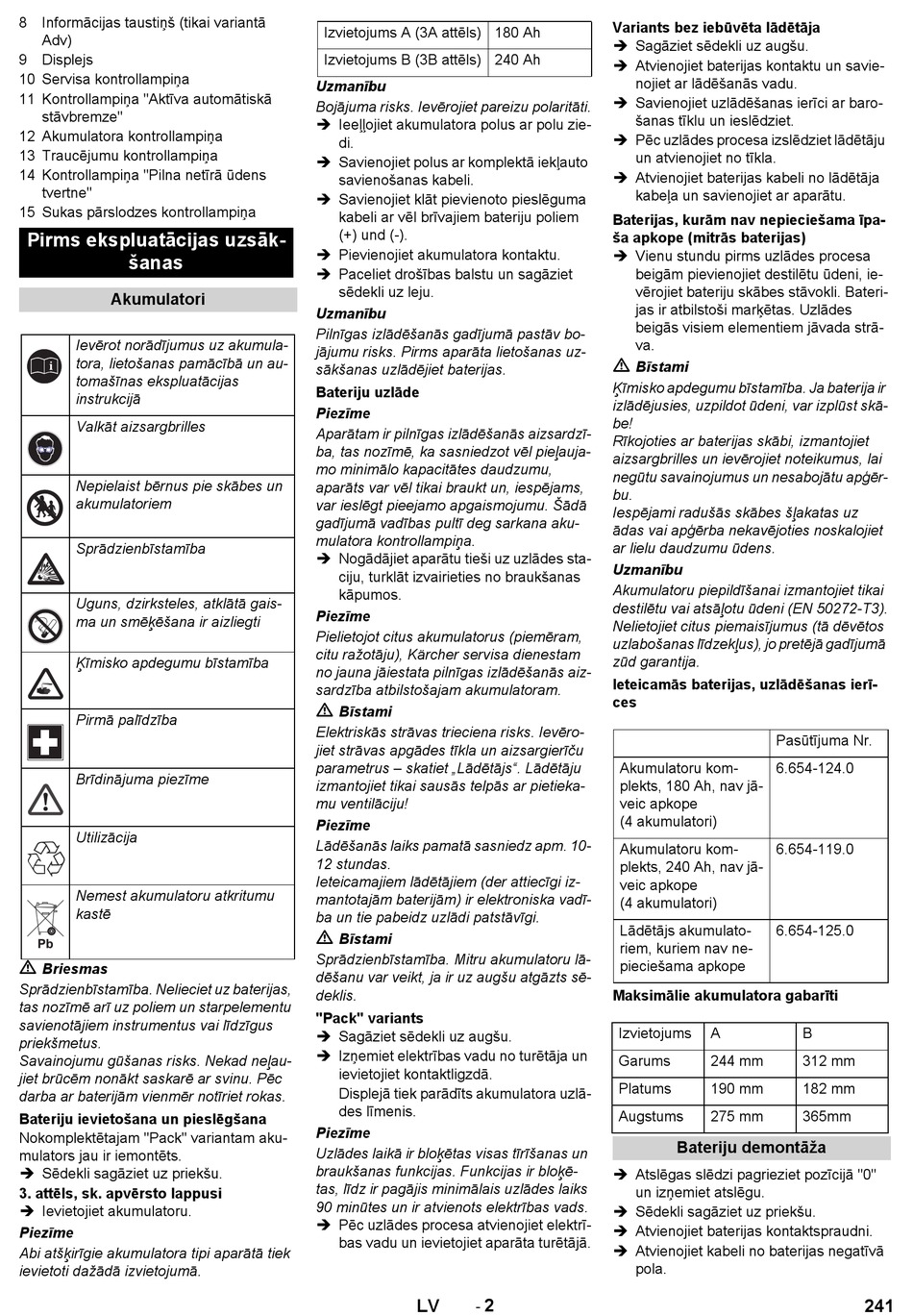

Kärcher B 90 R Manual page 241

8 Informācijas taustiņš (tikai variantā
Adv)
9 Displejs
10 Servisa kontrollampiņa
11 Kontrollampiņa "Aktīva automātiskā
stāvbremze"
12 Akumulatora kontrollampiņa
13 Traucējumu kontrollampiņa
14 Kontrollampiņa "Pilna netīrā ūdens
tvertne"
15 Sukas pārslodzes kontrollampiņa
Pirms ekspluatācijas uzsāk-
šanas
Akumulatori
Ievērot norādījumus uz akumula-
tora, lietošanas pamācībā un au-
tomašīnas ekspluatācijas
instrukcijā
Valkāt aizsargbrilles
Nepielaist bērnus pie skābes un
akumulatoriem
Sprādzienbīstamība
Uguns, dzirksteles, atklātā gais-
ma un smēķēšana ir aizliegti
Ķīmisko apdegumu bīstamība
Pirmā palīdzība
Brīdinājuma piezīme
Utilizācija
Nemest akumulatoru atkritumu
kastē
Briesmas
Sprādzienbīstamība. Nelieciet uz baterijas,
tas nozīmē arī uz poliem un starpelementu
savienotājiem instrumentus vai līdzīgus
priekšmetus.
Savainojumu gūšanas risks. Nekad neļau-
jiet brūcēm nonākt saskarē ar svinu. Pēc
darba ar baterijām vienmēr notīriet rokas.
Bateriju ievietošana un pieslēgšana
Nokomplektētajam "Pack" variantam aku-
mulators jau ir iemontēts.
 Sēdekli sagāziet uz priekšu.
3. attēls, sk. apvērsto lappusi
 Ievietojiet akumulatoru.
Piezīme
Abi atšķirīgie akumulatora tipi aparātā tiek
ievietoti dažādā izvietojumā.
Izvietojums A (3A attēls) 180 Ah
Izvietojums B (3B attēls) 240 Ah
Uzmanību
Bojājuma risks. Ievērojiet pareizu polaritāti.
 Ieeļļojiet akumulatora polus ar polu zie-
di.
 Savienojiet polus ar komplektā iekļauto
savienošanas kabeli.
 Savienojiet klāt pievienoto pieslēguma
kabeli ar vēl brīvajiem bateriju poliem
(+) und (-).
 Pievienojiet akumulatora kontaktu.
 Paceliet drošības balstu un sagāziet
sēdekli uz leju.
Uzmanību
Pilnīgas izlādēšanās gadījumā pastāv bo-
jājumu risks. Pirms aparāta lietošanas uz-
sākšanas uzlādējiet baterijas.
Bateriju uzlāde
Piezīme
Aparātam ir pilnīgas izlādēšanās aizsardzī-
ba, tas nozīmē, ka sasniedzot vēl pieļauja-
mo minimālo kapacitātes daudzumu,
aparāts var vēl tikai braukt un, iespējams,
var ieslēgt pieejamo apgaismojumu. Šādā
gadījumā vadības pultī deg sarkana aku-
mulatora kontrollampiņa.
 Nogādājiet aparātu tieši uz uzlādes sta-
ciju, turklāt izvairieties no braukšanas
kāpumos.
Piezīme
Pielietojot citus akumulatorus (piemēram,
citu ražotāju), Kärcher servisa dienestam
no jauna jāiestata pilnīgas izlādēšanās aiz-
sardzība atbilstošajam akumulatoram.
Bīstami
Elektriskās strāvas trieciena risks. Ievēro-
jiet strāvas apgādes tīkla un aizsargierīču
parametrus – skatiet „Lādētājs". Lādētāju
izmantojiet tikai sausās telpās ar pietieka-
mu ventilāciju!
Piezīme
Lādēšanās laiks pamatā sasniedz apm. 10-
12 stundas.
Ieteicamajiem lādētājiem (der attiecīgi iz-
mantotajām baterijām) ir elektroniska vadī-
ba un tie pabeidz uzlādi patstāvīgi.
Bīstami
Sprādzienbīstamība. Mitru akumulatoru lā-
dēšanu var veikt, ja ir uz augšu atgāzts sē-
deklis.
"Pack" variants
 Sagāziet sēdekli uz augšu.
 Izņemiet elektrības vadu no turētāja un
ievietojiet kontaktligzdā.
Displejā tiek parādīts akumulatora uzlā-
des līmenis.
Piezīme
Uzlādes laikā ir bloķētas visas tīrīšanas un
braukšanas funkcijas. Funkcijas ir bloķē-
tas, līdz ir pagājis minimālais uzlādes laiks
90 minūtes un ir atvienots elektrības vads.
 Pēc uzlādes procesa atvienojiet elektrī-
bas vadu un ievietojiet aparāta turētājā.
2
-
LV
Variants bez iebūvēta lādētāja
 Sagāziet sēdekli uz augšu.
 Atvienojiet baterijas kontaktu un savie-
nojiet ar lādēšanās vadu.
 Savienojiet uzlādēšanas ierīci ar baro-
šanas tīklu un ieslēdziet.
 Pēc uzlādes procesa izslēdziet lādētāju
un atvienojiet no tīkla.
 Atvienojiet baterijas kabeli no lādētāja
kabeļa un savienojiet ar aparātu.
Baterijas, kurām nav nepieciešama īpa-
ša apkope (mitrās baterijas)
 Vienu stundu pirms uzlādes procesa
beigām pievienojiet destilētu ūdeni, ie-
vērojiet bateriju skābes stāvokli. Bateri-
jas ir atbilstoši marķētas. Uzlādes
beigās visiem elementiem jāvada strā-
va.
Bīstami
Ķīmisko apdegumu bīstamība. Ja baterija ir
izlādējusies, uzpildot ūdeni, var izplūst skā-
be!
Rīkojoties ar baterijas skābi, izmantojiet
aizsargbrilles un ievērojiet noteikumus, lai
negūtu savainojumus un nesabojātu apģēr-
bu.
Iespējami radušās skābes šļakatas uz
ādas vai apģērba nekavējoties noskalojiet
ar lielu daudzumu ūdens.
Uzmanību
Akumulatoru piepildīšanai izmantojiet tikai
destilētu vai atsāļotu ūdeni (EN 50272-T3).
Nelietojiet citus piemaisījumus (tā dēvētos
uzlabošanas līdzekļus), jo pretējā gadījumā
zūd garantija.
Ieteicamās baterijas, uzlādēšanas ierī-
ces
Pasūtījuma Nr.
Akumulatoru kom- 6.654-124.0
plekts, 180 Ah, nav jā-
veic apkope
(4 akumulatori)
Akumulatoru kom- 6.654-119.0
plekts, 240 Ah, nav jā-
veic apkope
(4 akumulatori)
Lādētājs akumulato- 6.654-125.0
riem, kuriem nav ne-
pieciešama apkope
Maksimālie akumulatora gabarīti
Izvietojums A
Garums 244 mm
Platums 190 mm
Augstums 275 mm
Bateriju demontāža
 Atslēgas slēdzi pagrieziet pozīcijā "0"
un izņemiet atslēgu.
 Sēdekli sagāziet uz priekšu.
 Atvienojiet baterijas kontaktspraudni.
 Atvienojiet kabeli no baterijas negatīvā
pola.
B
312 mm
182 mm
365mm
241
