User's Manual & Operating Instructions

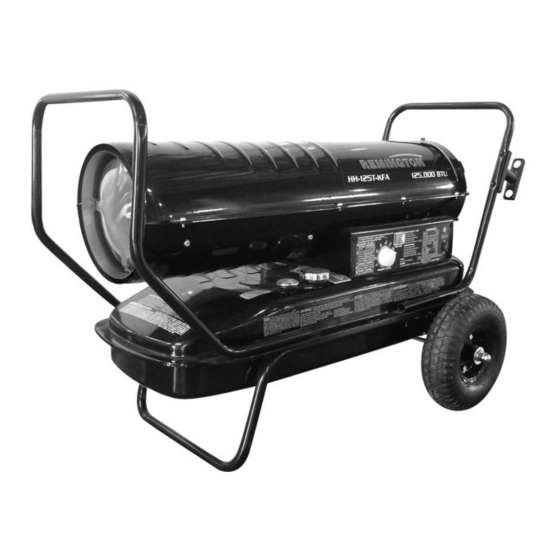

HH- 45-KFA / HH-75T-KFA / HH-125T-KFA / HH-175T-KFA / HH-215T-KFA
FACTORY ID: 001
CONSUMER: READ AND SAVE THESE INSTRUCTIONS
GENERAL HAZARD WARNING:
DANGER
READ AND UNDERSTAND ALL OF THE INSTRUCTIONS IN THIS MANUAL
BEFORE ASSEMBLING, STARTING, OR SERVICING THE HEATER. Be sure to comply with the
instructions and warnings provided with this heater. Failure to comply can result in fire or explosion
that can cause property loss, bodily injury, or loss of life. Only persons who can follow and
understand these instructions should operate or service this heater. If you need heater info; such as
an operating manual, labels, etcetera, contact Pinnacle Products International at 800-641-6996.
NOT FOR USE IN RESIDENTIAL LIVING AREAS OR IN ENCLOSED SPACES
DANGER
WITHOUT ADEQUATE VENTILATION. FOR OUTDOOR USE. INDOOR USE
PERMITTED ONLY FOR: THE TEMPORARY HEATING OF ADEQUATELY VENTILATED
BUILDINGS OR STRUCTURES UNDER CONSTRUCTION, ALTERATION OR REPAIR. This is
an unvented portable heater that uses air (Oxygen) from within the area in which it is used. Failure
to provide adequate combustion and ventilation air will result in asphyxiation, carbon monoxide
poisoning, bodily injury or death. Refer to "Ventilation" on Page 7.
668 Stony Hill Road #302 Yardley, PA 19067 USA
Fax: (215)-891-8461
Model Numbers
© 2015 Pinnacle Products International, Inc.
• Web: www.protemp.us • Email: info@pinnacleint.com
Toll Free (800)-641-6996
•
701000129-15
Advertisement
Chapters
Table of Contents
Related Manuals for Remington HH- 45-KFA
Summary of Contents for Remington HH- 45-KFA
- Page 1 User’s Manual & Operating Instructions Model Numbers HH- 45-KFA / HH-75T-KFA / HH-125T-KFA / HH-175T-KFA / HH-215T-KFA FACTORY ID: 001 CONSUMER: READ AND SAVE THESE INSTRUCTIONS GENERAL HAZARD WARNING: DANGER READ AND UNDERSTAND ALL OF THE INSTRUCTIONS IN THIS MANUAL BEFORE ASSEMBLING, STARTING, OR SERVICING THE HEATER.
-
Page 2: Table Of Contents
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Table Of Contents Safety Information..........1-2 Maintenance............9-11 Features and Specifications.........3 Wiring Diagram...........11 45-KFA and 75T-KFA Assembly......4 Troubleshooting Guide........12 125T/ 175T / 215T-KFA Assembly....5-6 Exploded View...........13 Operation............7-6 Parts List............14 Ventilation.............7 Warranty..........Back Cover Safety Information... -
Page 3: Safety Information
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Safety Information RISK OF INDOOR AIR WARNING WARNING RISK OF ELECTRIC SHOCK! POLLUTION! ALWAYS use only the electrical power (voltage and The products described in this manual are frequency) specified on the model plate of the heater. -
Page 4: Specifications
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Specifications Model # HH-45-KFA HH-75T-KFA HH-125T-KFA HH-175T-KFA HH-215T-KFA Rating: Btu/Hr 45,000 70,000 125,000 175,000 215,000 Fuel Consumption: Gal/Hr 1.33 1.63 Fuel Tank Capacity: Gallons 10.0 13.0 13.0 Pump Pressure: psi Volts: AC/Hz 120VAC / 60Hz... -
Page 5: Assembly Instructions
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Assembly Instructions Models: HH-45-KFA / HH-75T-KFA Note: Save the box and packaging materials - Remove the heater and all packaging materials from the shipping carton for future storage. What’s In The Box Cord Wraps (Optional) Carry Handle (1) - Page 6 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Assembly Instructions Models: HH-125T-KFA / HH-175T-KFA / HH-215T-KFA Remove the heater and all packaging Tools Needed: materials from the shipping carton. - Phillips Head Screw Driver - 8 mm open end wrench Tip: Be sure to remove the axle from the - 19 mm open end wrench side of the Styrofoam packaging.
- Page 7 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Assembly Instructions Models: HH-125T-KFA / HH-175T-KFA / HH-215T-KFA 1. Insert axle through holes in wheel support. 9. Remove the wheels to secure the second set of screws through the rear handle. 2.
-
Page 8: Operation
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Operation Fueling The Heater: NOTE: Kerosene should only be stored in a blue Kerosene (1-K) container that is clearly marked “Kerosene.” For optimal performance of this heater, it is Never store kerosene in a red container. - Page 9 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Operation Starting the Heater: (Ignition) Models 75T-KFA / 125T-KFA / 175T-KFA / 215T-KFA: 1. Complete “starting heater ignition” steps 1-3 1. Fill the tank with kerosene or other approved above fuel until needle on fuel gauge points to “F”.
-
Page 10: Maintenance
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Maintenance Long Term Storage: Service: Never service heater while it is WARNING Models 45-KFA / 75T-KFA: plugged in or hot! 1. Use an approved siphon to drain fuel through the fuel cap opening. - Page 11 NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Maintenance Service (Continued): SPARK PLUG: FAN BLADES: Clean and re-gap every 600 hours of operation, or Blades should be cleaned at least once per replace as needed. After removing the spark plug, heating season, depending on conditions.
-
Page 12: Wiring Diagram
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Maintenance PUMP PRESSURE: NOZZLES: While heater is operating, turn adjusting screw Nozzles should be cleaned or replaced at least clockwise to increase, counter-clockwise to once per heating season. Contaminated fuel could decrease pressure. -
Page 13: Troubleshooting Guide
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Troubleshooting Guide Locating Your Serial Number: Your serial number can be found on a white label on the right side cover of your heater. It will begin with 2 digits, the letter “H”... -
Page 14: Exploded View
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Exploded View 48** 49** 55** 5 35 52** 51** * HH-45-KFA / HH-75T-KFA Only ** HH-125T-KFA / HH-175T-KFA / HH-215T-KFA Only #43 #44 #46 and #55 are Optional Features 53** ©... -
Page 15: Parts List
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE Parts List Item Part Number for Models: Description HH-45-KFA HH-75T-KFA HH-125T-KFA HH-175T-KFA HH-215T-KFA Fuel Tank Assembly 70-002-0150 70-002-0150 70-002-0250 70-002-0350 70-002-0350 Drain Plug – – 70-002-0105 70-002-0105 70-002-0105 Fuel Gauge Assembly 70-007-0110... -
Page 16: Limited Warranty
NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR WHILE CONNECTED TO A POWER SOURCE LIMITED WARRANTY Pinnacle Products International, Inc. warrants this heater If Pinnacle Products International, Inc. finds the item to to the original retail purchaser only, to be free from defects be in normal operating condition, or not defective the item in material and workmanship for a period of one (1) year will be returned freight collect. - Page 17 Manual del Usuario e Instrucciones de Operación Modelos No. HH- 45-KFA / HH-75T-KFA / HH-125T-KFA / HH-175T-KFA / HH-215T-KFA FACTORY ID: 001 CONSUMIDOR: GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS ADVERTENCIA DE PELIGRO GENERAL: ANTES DE ENSAMBLAR, ARRANCAR O REALIZAR SERVICIO TÉCNICO AL CALENTADOR, LEA Y COMPRENDA TODAS LAS INSTRUCCIONES EN ESTE MANUAL.
- Page 18 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Tabla de contenidos Información Sobre Seguridad......1-2 Mantenimiento..........9-11 Características y Especificaciones......3 Diagramas eléctricos..........11 45-KFA and 75T-KFA Montaje......4 Guía de Solución de Problemas......12 125T/ 175T / 215T-KFA Montaje......5-6 Dibujo de Despiece de Piezas......13 Operación............7-6 Lista de Recambios ..........14...
-
Page 19: Información Sobre Seguridad
NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Información Sobre Seguridad ¡RIESGO DE CONTAMINACIÓN ¡PELIGRO DE ELECTROCUCIÓN! DEL AIRE INTERIOOR! Los productos descritos en este manual son calentadores de aire forzado e impulsados SIEMPRE use solamente la energía eléctrica (voltaje y frecuencia) especificada en la placa de modelo del directamente a kerosén.Los calentadores de aire... - Page 20 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Especificaciones Modelo # HH-45-KFA HH-75T-KFA HH-125T-KFA HH-175T-KFA HH-215T-KFA Potencia Térmica: Btu/Hr 45,000 70,000 125,000 175,000 215,000 Consumo de Combustible .35 G/Hr .53 G/Hr .95 G/Hr 1.33 G/Hr 1.63 G/Hr...
-
Page 21: Instrucciones De Montaje
NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Instrucciones de Montaje Modelos: HH-45-KFA / HH-75T-KFA Nota: Guarde la caja y los materiales de - Retire el calentador y los materiales de embalaje de la caja de envío embalaje para almacenamiento futuro.. - Page 22 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Instrucciones de Montaje Modelos: HH-125T-KFA / HH-175T-KFA / HH-215T-KFA Retire el calentador y los materiales de Herramientas Necesarias: - Destornillador Phillips embalaje de la caja de envío. - Llave abierta de 8 mm Consejo: Asegúrese de retirar el eje del lateral - Llave abierta de 19 mm...
- Page 23 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Instrucciones de Montaje Modelos: HH-125T-KFA / HH-175T-KFA / HH-215T-KFA 1. Inserte el eje en los orificios en el soporte de la rueda. 9. Retire las ruedas para asegurar el segundo conjunto de tornillos mediante la manija posterior.
-
Page 24: Operación
NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Operación Cómo Llenar Comustible en el Calentador: Kerosén (1-K) NOTA: El keroseno debe almacenarse únicamente en Para el rendimiento óptimo de este calentador, un contenedor azul que esté... - Page 25 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Operación Encendido del calentador: (Ignición) Modelos 75T-KFA / 125T-KFA / 175T-KFA / 215T-KFA: 1. Complete los pasos “inicie la ignición del 1. Llene el tanque de keroseno hasta que el calentador”...
-
Page 26: Mantenimiento
NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Mantenimiento Almacenamiento a Largo Plazo: Servicio: Nunca realice el mantenimiento Modelos 45-KFA / 75T-KFA: del calentador mientras esté 1. Use un sifón aprobado para drenar el combustible enchufado o caliente. - Page 27 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Mantenimiento Servicio (Continuación): BUJÍA: Límpiela y reajuste la separación entre los FAN BLADES: electrodos de la bujía después de cada 600 horas de Las aspas del ventilador deben limpiarse al menos funcionamiento, o reemplácela según sea necesario.
-
Page 28: Diagramas Eléctricos
NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Mantenimiento AJUSTE DE LA PRESIÓN DE LA BOMBA: BOQUILLAS: Las boquillas deben limpiarse o reemplazarse al Mientras el calentador está funcionando, gire la menos una vez por cada temporada de calefacción. -
Page 29: Guía De Solución De Problemas
NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Guía de Solución de Problemas Ubicación del Serial: El serial se puede encontrar en una etiqueta blanca en el lado derecho de la cobertura de su calentador. -
Page 30: Dibujo De Despiece De Piezas
NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Dibujo de Despiece de Piezas 48** 49** 55** 5 35 52** 51** * HH-45-KFA / HH-75T-KFA Sólo ** HH-125T-KFA / HH-175T-KFA / HH-215T-KFA Sólo #43 #44 #46 #55 es Características Opcionales 53** ©... -
Page 31: Lista De Recambios
NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN Lista de Recambios Item Part Number for Models: Description HH-45-KFA HH-75T-KFA HH-125T-KFA HH-175T-KFA HH-215T-KFA Conjunto del tanque de combustible 70-002-0150 70-002-0150 70-002-0250 70-002-0350 70-002-0350 Tapón de drenaje –... - Page 32 NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN GARANTÍA LIMITADA Pinanacle Products International, Inc. le garantiza porte pagado. Si Pinnacle Products International, Inc. exclusivamente al comprador minorista original de este determina que el artículo está en condición normal de calentador que no tendrá...
