Ask Proxima M9 Owner's Manual

Ask proxima projector owner's manual
Hide thumbs Also See for M9:
Table of Contents

Advertisement

Quick Links

Download this manual See also: User Manual

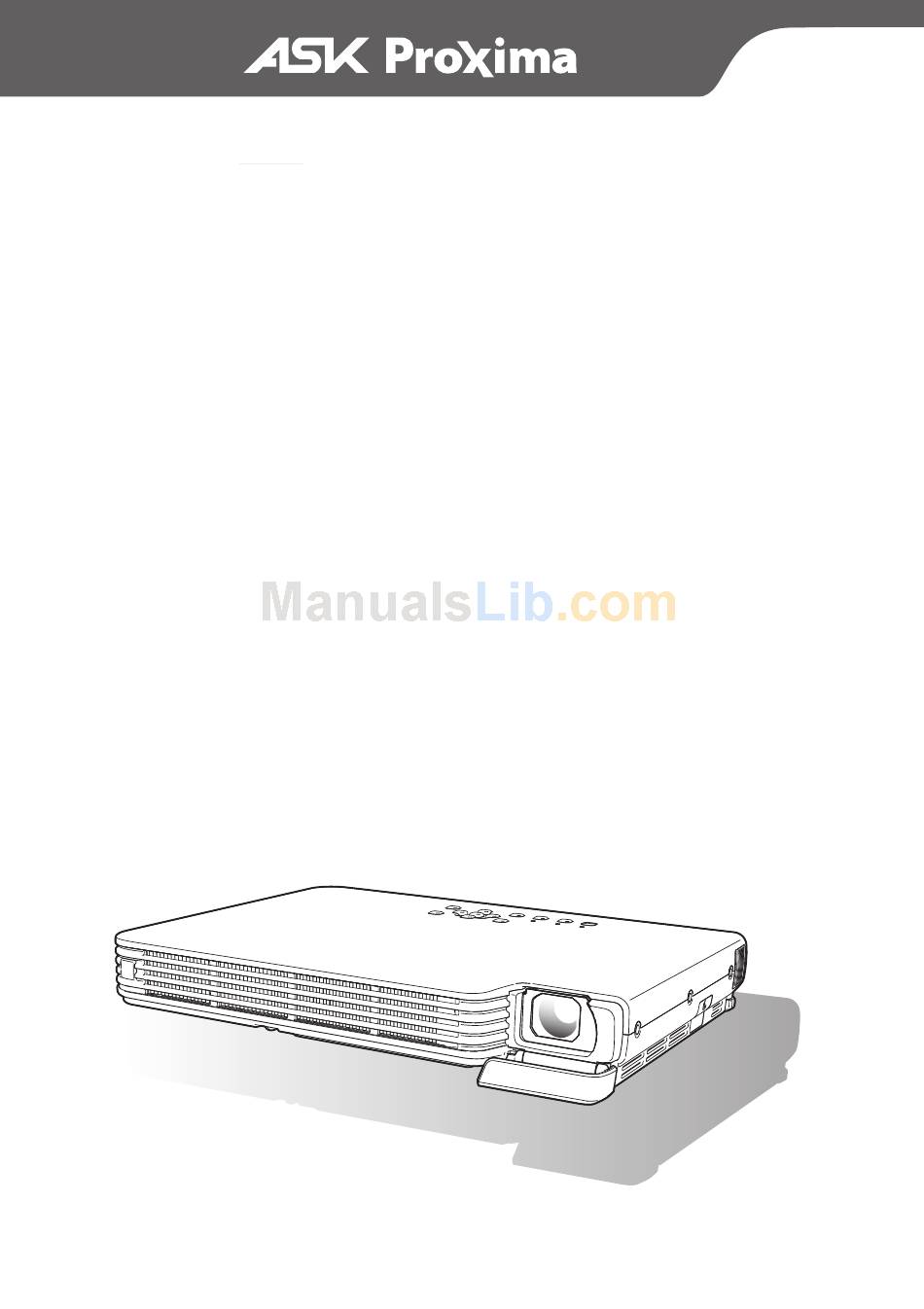

M 9

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the M9 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Ask Proxima M9

Summary of Contents for Ask Proxima M9

  • Page 2: Table Of Contents

    Sommaire... 1 A propos de ce manuel..2 Fonctionnalités pendant la projection ... 3 Manipulation de l’image ... 3 Réglage de la luminosité de l’image ... 3 Sélection du mode Couleur... 4 Agrandissement/réduction de l’image ... 4 Coupure momentanée de l’image projetée ... 5 Arrêt sur image ...

  • Page 3: A Propos De Ce Manuel

    Remplacement de la lampe ... 26 Pour vérifier la durée de service actuelle de la lampe ... 26 Quand remplacer la lampe... 26 Remplacement de la lampe ... 27 Pour remplacer la lampe ... 28 Remise à zéro de la durée de la lampe ... 29 Pour remettre à...

  • Page 4: Fonctionnalités Pendant La Projection

    Fonctionnalités pendant la projection Cette section décrit les différentes opérations pouvant être effectuées pendant la projection. Manipulation de l’image Vous pouvez effectuer les manipulations suivantes pendant la projection d’une image : Réglage de la luminosité de l’image Sélection du mode Couleur Agrandissement/réduction de l’image Coupure momentanée de l’image et projection d’un écran noir ou bleu ou d’un logo Arrêt sur image...

  • Page 5: Sélection Du Mode Couleur

    Sélection du mode Couleur Vous avez le choix entre cinq modes couleur pour améliorer l’image en fonction de son contenu et des conditions de projection. Pour changer le mode Couleur Appuyez sur la touche [COLOR MODE]. La fenêtre de sélection du mode Couleur s’affiche. Le mode sélectionné est celui dont le bouton est sélectionné...

  • Page 6: Coupure Momentanée De L'image Projetée

    Coupure momentanée de l’image projetée Appuyez sur la touche [BLANK]. La source de l’image projetée est momentanément coupée et un écran noir apparaît à la place. Pour rétablir la source et continuer à projeter l’image, appuyez sur la touche [BLANK] (ou sur la touche [ESC]). Remarque Vous pouvez choisir de projeter un écran noir ou bleu, ou bien un logo.

  • Page 7: Affichage D'un Pointeur Sur L'image Projetée

    Affichage d’un pointeur sur l’image projetée Vous avez le choix entre huit styles de pointeurs, flèches comprises, qui peuvent être affichés sur l’image projetée. Les pointeurs peuvent être utilisés pendant une présentation pour indiquer ou souligner une partie précise de l’image. Flèche 1 Remarque Si vous avez corrigé...

  • Page 8: Changement De Format De L'image Projetée

    Changement de format de l’image projetée Appuyez sur la touche [ASPECT] pour passer du format 4:3 au format 16:9, et vice versa. Remarque Le réglage de format n’agit sur l’image projetée que lorsque la source est un signal VIDEO ou à composantes. Lorsque la source est un signal à...

  • Page 9: Utilisation De La Touche [Func]

    Utilisation de la touche [FUNC] La touche [FUNC] permet d’afficher le menu suivant. Ce menu peut être utilisé pour effectuer les opérations suivantes. Régler la luminosité de l’image Mettez en évidence “Luminosité” puis appuyez sur la touche [ENTER]. • C’est la même chose que lorsque vous appuyez sur la touche [BRIGHT] (touche indiquée à...

  • Page 10: Paramétrage Avancé Du Projecteur

    Paramétrage avancé du projecteur Le menu de configuration du projecteur peut être utilisé pour régler les paramètres avancés. Utilisation du menu de configuration de base Affichage du menu de configuration La touche [MENU] affiche le menu suivant au centre de l’écran de projection. Remarque Vous pouvez positionner le menu de configuration au centre ou à...

  • Page 11: Exemple Du Menu De Configuration De Base

    Exemple du menu de configuration de base La marche à suivre est la suivante pour les trois réglages ci-dessous : • Réglage de l’image Contraste • Réglage de l’image Mode Couleur • Réglages des options 1 Remarque Certains paramètres du menu de configuration ne peuvent pas être changés si aucun signal n’est transmis au projecteur.
  • Page 12 Pour paramétrer “Réglages des options 1 Appuyez sur la touche [ESC]. Appuyez trois fois sur la touche [ ] pour sélectionner “Réglages des options 1”. Appuyez sur la touche [ENTER]. Appuyez trois fois sur la touche [ ] pour sélectionner “Mode Eco”. Utilisez les touches [ ] et [ ] pour sélectionner “Oui”...

  • Page 13: Rétablissement Des Réglages Par Défaut Du Projecteur

    Rétablissement des réglages par défaut du projecteur Vous pouvez rétablir tous les réglages par défaut d’un menu particulier ou tous les réglages du menu de configuration de la façon suivante. Pour rétablir tous les réglages par défaut d’un menu principal particulier Appuyez sur la touche [MENU] pour afficher le menu de configuration.

  • Page 14: Contenu Du Menu De Configuration

    Pour rétablir tous les réglages par défaut du menu de configuration Appuyez sur la touche [MENU] pour afficher le menu de configuration. Utilisez la touche [ ] pour sélectionner “Rétabl. régl. Défaut”, puis appuyez sur la touche [ENTER]. Une message de confirmation vous demandant si vous voulez initialiser les réglages apparaît.

  • Page 15: Menu Principal Réglage De L'image

    Menu principal Réglage de l’image Nom du Valeur du Entrée paramètre Luminosité RCVU Particulière pour chaque source Contraste RCVU Particulière pour chaque source Netteté RCVU Particulière pour chaque source Saturation RCVU Particulière pour chaque source Teinte RCVU Particulière pour chaque source Mode Couleur RCVU...
  • Page 16 Nom du Valeur du Entrée paramètre réglage Position Particulière verticale pour chaque signal Position Particulière horizontale pour chaque signal Fréquence Particulière pour chaque signal Phase Particulière pour chaque signal Mode vidéo Particulière pour chaque source Rétablissement RCVU Particulière des réglages pour chaque par défaut source...

  • Page 17: Menu Principal Réglages D'écran

    A propos de la valeur de réglage Particulière pour chaque source Pour les paramètres ayant un réglage particulier pour chaque source dans la colonne “Valeur du réglage” dans le tableau précédent, le réglage est sauvegardé pour le type de signal (XGA/60 Hz, SXGA/60 Hz, etc.) transmis au moment du réglage et non pas pour une source particulière.
  • Page 18 Nom du Valeur du Entrée paramètre réglage Mode de RCVUN Unique projection Ecran initial RCVUN Unique Ecran sans RCVUN Unique signal Description Utilisez ce sous-menu pour spécifier si la projection doit provenir de l’avant ou de l’arrière de l’écran. Sélectionnez cette option lorsque le projecteur est devant l’écran.
  • Page 19 Nom du Valeur du Entrée paramètre réglage Ecran blanc RCVUN Unique Rétablir les RCVUN Particulière réglages par pour défaut des chaque menus source Description Utilisez ce sous-menu pour spécifier ce qui doit être projeté après une pression sur la touche [BLANK]. Bleu : Sélectionnez cette option pour projeter un écran bleu.

  • Page 20: Menu Principal Réglages De L'entrée

    Menu principal Réglages de l’entrée Nom du Valeur de Entrée paramètre Entrée RVB RCVUN Unique Signal vidéo RCVUN Unique Indication du RCVUN Unique nom du signal Rétablir les RCVUN Particulière réglages par pour défaut des chaque menus source réglage Utilisez ce sous-menu pour spécifier le type de signal en fonction de l’appareil raccordé...

  • Page 21: Menu Principal Réglages Des Options 1

    Menu principal Réglages des options 1 Nom du Valeur de Entrée paramètre Position du RCVUN Unique menu Correction RCVUN Unique distorsion auto Réglage auto RCVUN Unique Mode Eco RCVUN Unique Extinction auto RCVUN Unique réglage Utilisez ce sous-menu pour spécifier la position du menu de configuration au centre ou sur la gauche de l’écran.
  • Page 22 Nom du Valeur de Entrée paramètre réglage Marche RCVUN Unique instantanée Langue RCVUN Unique Rétablir les RCVUN Unique réglages par défaut des menus Description Utilisez ce sous-menu pour activer ou désactiver la mise en marche instantanée. Reportez-vous à “Marche instantanée” dans le “Mode d’emploi”...

  • Page 23: Menu Principal Réglages Des Options 2

    Menu principal Réglages des options 2 Nom du Valeur de Entrée paramètre Mémoire de RCVUN Unique zoom Pointeur RCVUN Unique Rétablir les RCVUN Unique réglages par défaut des menus réglage Utilisez ce sous-menu pour activer ou désactiver la mémoire de zoom. La mémoire de zoom permet de sauvegarder l’églage de zoom lorsque le projecteur est éteint, pour l’utiliser à...

  • Page 24: Menu Principal Info Exploitation

    Menu principal Info Exploitation Nom du Valeur de Entrée paramètre Durée de la RCVUN Unique lampe Remise à zéro RCVUN Unique de la durée de la lampe Signal d’entrée RCVUN Particulière pour chaque source Nom du signal Particulière pour chaque source Index Particulière...

  • Page 25: Menu Principal Rétabl. Régl. Défaut

    Menu principal Rétabl. régl. Défaut Nom du Valeur du Entrée paramètre Rétabl. régl. RCVUN Unique Défaut Unit Operating RCVUN Unique Time réglage Ce sous-menu rétablit tous les réglages par défaut de tous les sous-menus des menus principaux. Cette opération peut être effectuée quelle que soit la source actuellement sélectionnée, et même si aucun signal n’est transmis.

  • Page 26: Entretien Du Projecteur

    Entretien du projecteur Nettoyage du projecteur Nettoyez régulièrement l’extérieur du projecteur, l’objectif, et les détecteurs et les entrées et sorties d’air. Important ! Assurez-vous toujours que le projecteur est froid avant de le nettoyer. S’il est allumé, effectuez les opérations suivantes avant de le nettoyer. Eteignez le projecteur.

  • Page 27: Remplacement De La Lampe

    Important ! Le projecteur peut chauffer et être endommagé si vous l’utilisez de manière interrompue sans enlever la poussière ou la saleté accumulée dans les entrées d’air. Dans certaines situations, de la poussière ou de la saleté peut s’accumuler autour des sorties d’air à...

  • Page 28: Remplacement De La Lampe

    Si la lampe devait se briser, faites attention de ne pas vous blesser. N’essayez jamais de remplacer vous-même une lampe brisée. Contacter les services de ASK Proxima (www.infocus.com) pour demander un remplacement. Avertissement La lampe Hg contient du mercure. Éliminez ce produit conformément...

  • Page 29: Pour Remplacer La Lampe

    Pour remplacer la lampe Important ! Lors du remplacement de la lampe, utilisez le tournevis spécial fourni avec la lampe de remplacement. Le projecteur n’est pas fourni avec un tournevis. Eteignez le projecteur et débranchez le cordon d’alimentation. Attendez environ 60 minutes que la lampe du projecteur soit complètement froide.

  • Page 30: Remise À Zéro De La Durée De La Lampe

    Tirez la poignée de la cartouche pour sortir la cartouche de lampe du projecteur. Insérez à fond la nouvelle cartouche de lampe, comme indiqué sur l’illustration. Après avoir inséré la cartouche de lampe, remettez la poignée dans la position indiquée sur la figure 5, sur cette page.

  • Page 31: Pour Remettre À Zéro La Durée De La Lampe

    Pour remettre à zéro la durée de la lampe Allumez le projecteur. Appuyez sur la touche [MENU] pour afficher le menu de configuration. Appuyez sur la touche [ ] pour sélectionner “Info Exploitation”, puis appuyez sur la touche [ENTER]. Appuyez sur la touche [ENTER]. Le message “Remettre à...

  • Page 32: Annexe

    Portée des signaux de la télécommande Lorsque vous utilisez la télécommande, dirigez-la vers le récepteur de signaux à l’arrière ou à l’avant du projecteur. La portée des signaux de la télécommande est indiquée ci-dessous. ± 30 degrés max. 5 mètres max. Avant ±...

  • Page 33: Connexion D'un Appareil Muni D'une Sortie À Composantes Vidéo

    Connexion d’un appareil muni d’une sortie à composantes vidéo Certains appareils vidéo sont munis d’une prise de sortie pour les signaux à composantes vidéo.Vous pouvez optionnellement utiliser un adaptateur VESA-vers-Composant vidéo (SP- VESA-ADPT-R) et un câble de composant vidéo pour connecter le terminal d'entrée RVB du projecteur au terminal de sortie du composant vidéo d'un appareil vidéo.

  • Page 34: Affichage Plein Écran D'une Image Rvb

    Affichage plein écran d’une image RVB Le projecteur transmet des images de résolution vidéo XGA (1024 pixels × 768 pixels). Lorsque le signal transmis par l’ordinateur raccordé au projecteur n’est pas un signal XGA, l’option “Image grandeur écran” agrandit ou réduit automatiquement l’image pour qu’elle corresponde à...

  • Page 35: Remise En Place Du Capuchon D'objectif

    Remise en place du capuchon d’objectif Remettez le capuchon d’objectif de la façon suivante s’il devait se détacher du projecteur. Insérez la partie ( ) du taquet gauche du capuchon d’objectif dans la fente ( ) du taquet sous l’objectif. À...
