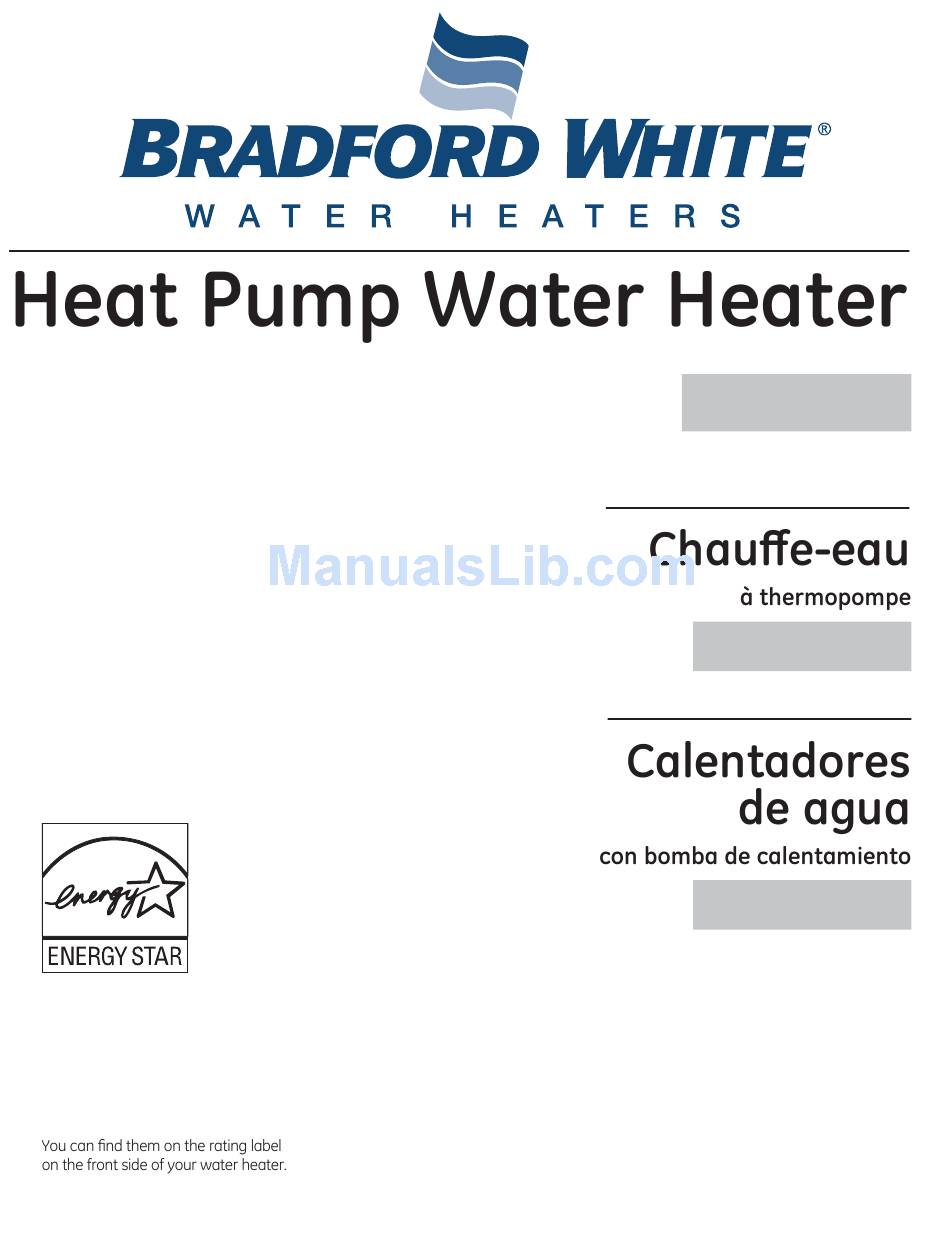

Owner's Manual &

Installation Instructions

Operating Instructions
Control Panel .......................................... 5
RE2H50R10-1NCWW
Powering Unit ......................................... 6
Temperature Setting ............................7
Operational Modes ...............................8
Care and Cleaning ........................... 10
Installation Instructions ................ 13
Manuel d'utilisation
et d'installation
La section française commence à la page 24
Manual del propietario
e instalación
La sección en español empieza en la página 46
Write the model and serial
numbers here:
Model # ________________
Serial # _________________
238-50801-00A 49-50297 04-14

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RE2H50R10-1NCWW and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Bradford White RE2H50R10-1NCWW

Summary of Contents for Bradford White RE2H50R10-1NCWW

  • Page 1: Table Of Contents

    Important Safety Information ...2-4 Owner’s Manual & Installation Instructions Operating Instructions Control Panel .......... 5 RE2H50R10-1NCWW Powering Unit ......... 6 Temperature Setting ......7 Operational Modes .......8 Frequently Asked Questions (FAQ) ..9 Care and Cleaning ......10 Installation Instructions ....13 Manuel d’utilisation...

  • Page 2: Important Safety Information

    IMPORTANT SAFETY INFORMATION. READ ALL INSTRUCTIONS BEFORE USING. WARNING! WATER TEMPERATURE ADJUSTMENT Time/Temperature Relationship in Scalds Temperature Time to Produce a Serious Burn Table courtesy of Shriners Burn Institute NOTE: Households with small children, disabled or elderly persons may require a 120°F (49°C) or lower thermostat setting to prevent contact with “HOT”...
  • Page 3 IMPORTANT SAFETY INFORMATION. READ ALL INSTRUCTIONS BEFORE USING. CAUTION! Risk of Fire - Hydrogen gas WARNING! Risk of Fire FOR INSTALLATIONS IN THE STATE OF CALIFORNIA California Proposition 65 Warning: SAVE THESE INSTRUCTIONS...
  • Page 4 IMPORTANT SAFETY INFORMATION. READ ALL INSTRUCTIONS BEFORE USING. Safety Precautions WARNING: A. Do If the water heater has been subjected to flood, fire, or physical damage, turn off power and water to the water heater. damage. B. Do Not C. Do Not is closed.

  • Page 5: Control Panel

    About the control panel. Control Features Display Filter Reset Operating Modes Vacation Mode Selector Arrow Pads Enter Key...
  • Page 6 Turning on the water heater.

  • Page 7: Temperature Setting

    About the water temperature setting. Temperature setpoint: To Adjust the Temperature to desired temperature. recommended starting temperature setting. Note: NOTE: DANGER: There is a Hot Water scald Potential if the water temperature is set too high. 120°F (49°C) is the recommended starting point for water temperature setting, but it can be adjusted to any temperature between 100°F and 140°F (38°C and 60°C).

  • Page 8: Operational Modes

    Operational Modes. Vacation Heat Pump (only) Mode Hybrid Mode NOTE: return. Electric (only) Mode To access any of these modes: operating mode. mode. NOTE:...

  • Page 9: Frequently Asked Questions (Faq)

    Frequently Asked Questions. Filter: Modes: less energy. mode. Operation:...

  • Page 10: Care And Cleaning

    Care and cleaning. Routine Preventive Maintenance DANGER: Periodic Inspection (once a year): Risk of Scald - Before manually operating the relief valve, make certain no one will be exposed to the danger of coming in contact with the hot water released by the valve. The water may be hot enough to create a scald hazard.
  • Page 11 Care and cleaning of the water heater. Cleaning the Filter FILTER dust. IMPORTANT: NOTE: Tabs Filter into place. Slots Clearing the Condensation Drain Tube Overflow Main drain tube Barbed Tee Direct the main drain tube into a drain Exterior Surfaces Anode Rod inspected annually.
  • Page 12 Anode Rod Maintenance and Service. CAUTION - IMPORTANT SAFETY NOTICE Tape Process Tape Corner Illustration B 1 16 Filter Illustration C 5. Using a 1 1 16 Front Illustration D Illustration A...
  • Page 13 208V temperature setpoint. ) or atmospheres unprotected areas. Risk of Property Damage -...
  • Page 14 (supplied on some models) system. A “ pan.
  • Page 15 Risk of Unit Damage - Hot water To Electrical Junction Box parts or persons and to eliminate potential water damage. outlet to (use only copper conductors) To cold fixtures water supply Shut-off valve Union Thermal expansion tank Condensate Drain Flexible Tubing Temperature &...
  • Page 16 Risk of Unit Damage - F11” fault code during installation: Note: electrical components. 240V Junction box cover L1 (Black) Junction box “bAd linE” fault code during installation: Factory Ground L2 (Red) House Ground (Green)
  • Page 18 is working and drain line completed per local code. 0 to 2 minutes damage. 2 to 10 minutes 10 to 30 minutes minutes 30 minutes and operating range.

  • Page 19: Troubleshooting

    Troubleshooting… Water heater makes sounds Water heater is making the room cooler Water dripping down the outside of the heater. Not enough or no hot section. water demand install section. Correct piping connections.
  • Page 20 Troubleshooting… Water is too hot section. Rumbling noise Relief valve producing popping sound or draining The heater is beeping and the display says ENTER alarm. The filter light is on. The heater is beeping and the screen says “FA-F8” display screen. The heater is beeping and the screen flashes an error code...

  • Page 21: Fault Codes

    Fault codes. temperature) must rise at least 20 run time. resistance. resistance. is 45 range is (90 F-120 F) and Compressor Current > (3.2 to 3.8A) or T5 F-90 F) and Compressor Current resistance. F - 170 F temperature range.
  • Page 22 Fault codes. Fan Failure ture. ture. rent draw. rent draw. diagnostic mode.
  • Page 23 Notes.
