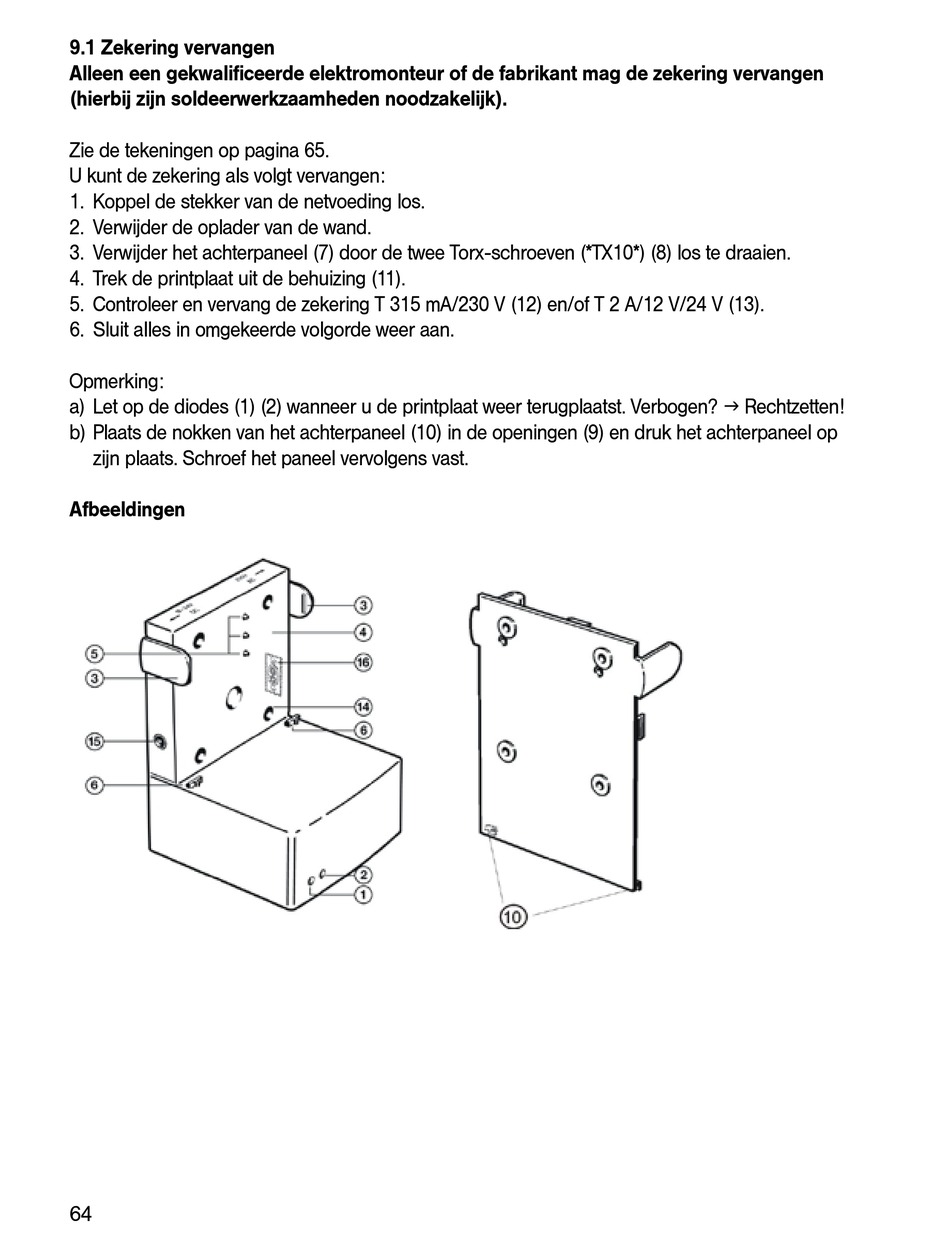

9.1 Zekering vervangen
Alleen een gekwalificeerde elektromonteur of de fabrikant mag de zekering vervangen
(hierbij zijn soldeerwerkzaamheden noodzakelijk).
Zie de tekeningen op pagina 65.
U kunt de zekering als volgt vervangen:
. Koppel de stekker van de netvoeding los.
2. Verwijder de oplader van de wand.
3. Verwijder het achterpaneel (7) door de twee Torx-schroeven (*TX0*) (8) los te draaien.
4. Trek de printplaat uit de behuizing ().
5. Controleer en vervang de zekering T 35 mA/230 V (2) en/of T 2 A/2 V/24 V (3).
6. Sluit alles in omgekeerde volgorde weer aan.
Opmerking:
a) Let op de diodes () (2) wanneer u de printplaat weer terugplaatst. Verbogen? g Rechtzetten!
b) Plaats de nokken van het achterpaneel (0) in de openingen (9) en druk het achterpaneel op
zijn plaats. Schroef het paneel vervolgens vast.
Afbeeldingen
64
