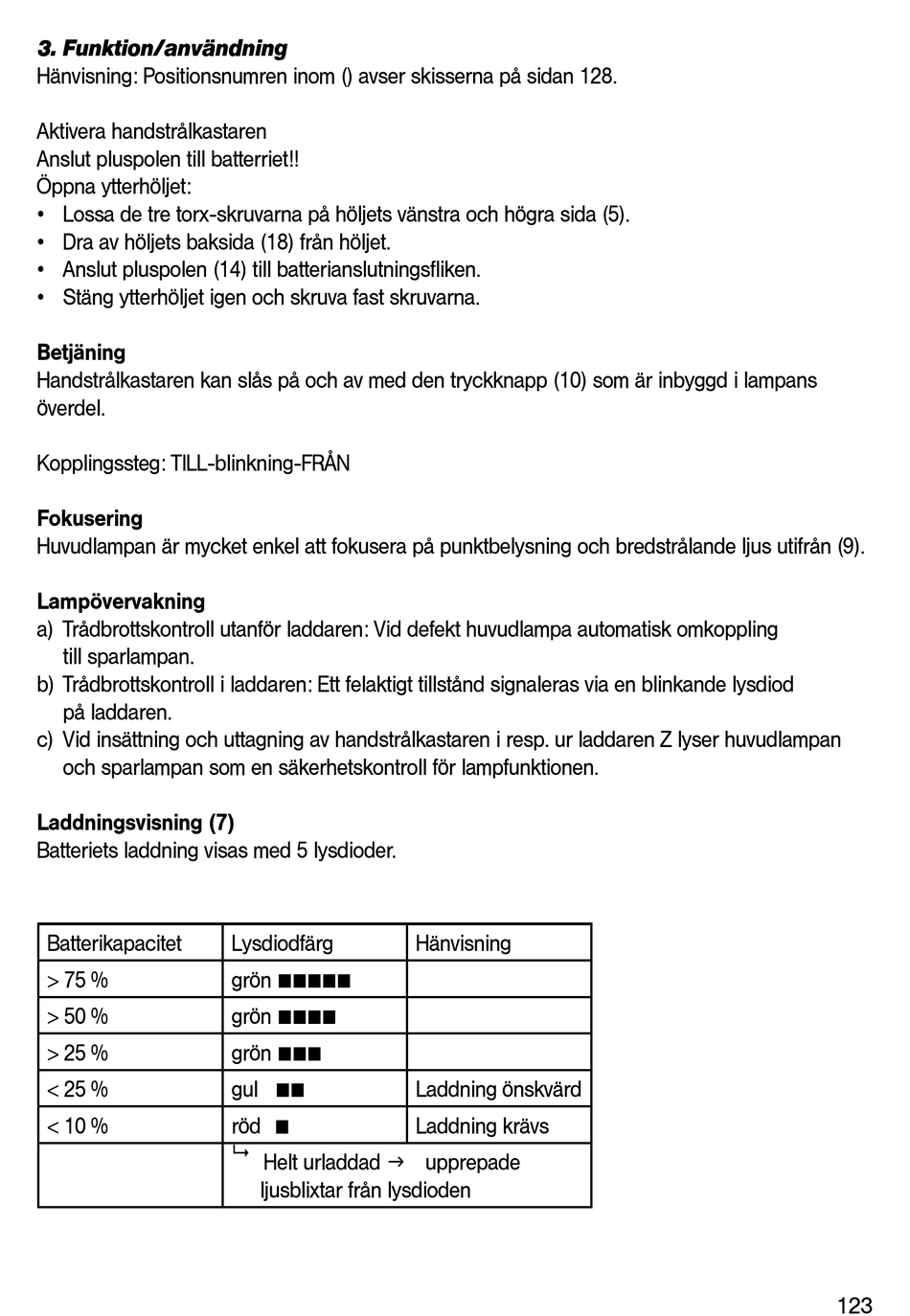

3. Funktion/användning
Hänvisning: Positionsnumren inom () avser skisserna på sidan 28.
Aktivera handstrålkastaren
Anslut pluspolen till batterriet!!
Öppna ytterhöljet:
• Lossa de tre torx-skruvarna på höljets vänstra och högra sida (5).
• Dra av höljets baksida (8) från höljet.
• Anslut pluspolen (4) till batterianslutningsfliken.
• Stäng ytterhöljet igen och skruva fast skruvarna.
Betjäning
Handstrålkastaren kan slås på och av med den tryckknapp (0) som är inbyggd i lampans
överdel.
Kopplingssteg: TILL-blinkning-FRÅN
Fokusering
Huvudlampan är mycket enkel att fokusera på punktbelysning och bredstrålande ljus utifrån (9).
Lampövervakning
a) Trådbrottskontroll utanför laddaren: Vid defekt huvudlampa automatisk omkoppling
till sparlampan.
b) Trådbrottskontroll i laddaren: Ett felaktigt tillstånd signaleras via en blinkande lysdiod
på laddaren.
c) Vid insättning och uttagning av handstrålkastaren i resp. ur laddaren Z lyser huvudlampan
och sparlampan som en säkerhetskontroll för lampfunktionen.
Laddningsvisning (7)
Batteriets laddning visas med 5 lysdioder.
Batterikapacitet
> 75 %
> 50 %
> 25 %
< 25 %
< 0 %
Lysdiodfärg
grön
¢¢¢¢¢
grön
¢¢¢¢
grön
¢¢¢
gul
¢¢
röd
¢
9 Helt urladdad g upprepade
ljusblixtar från lysdioden
Hänvisning
Laddning önskvärd
Laddning krävs
23
