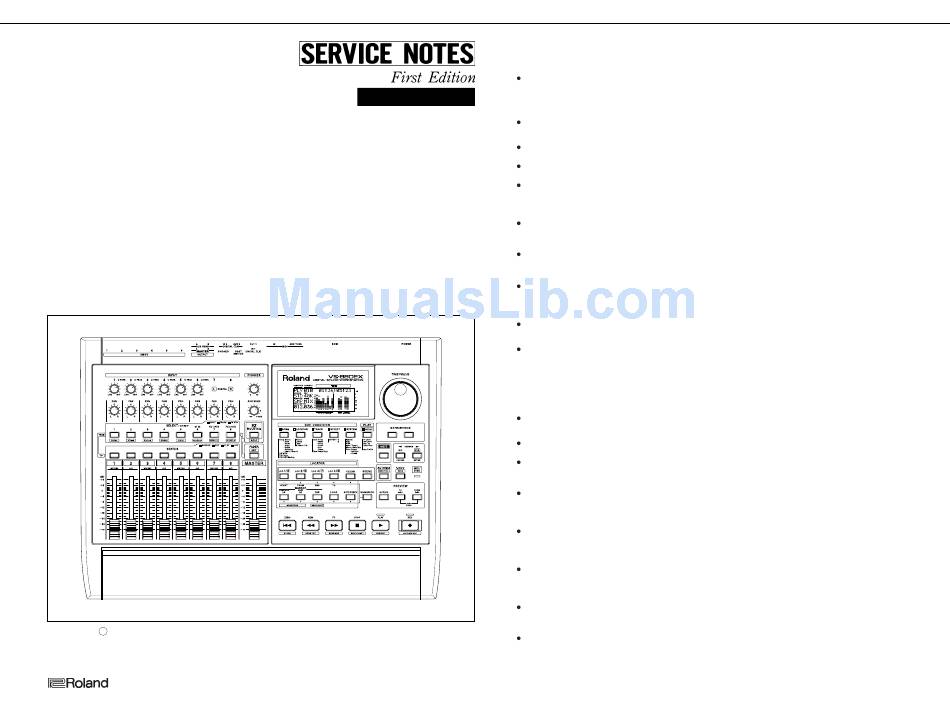

Roland Vs-880EX Service Notes

Sep, 1998
VS-880EX
DIGITAL studio workstation

TABLE OF CONTENTS

SPECIFICATIONS •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1~2
LOCATION OF CONTROLS ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3
EXPLODED VIEW•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••4
BLOCK DIAGRAM ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••5
PARTS LIST •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••6~7
IDENTIFYING THE VERSION NUMBER •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••8
TEST MODE ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••8~9
VS-880EX SYSTEM SOFTWARE UPDATA USING THE SMF ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9
SAVING SYSTEM PARAMETERS •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9
MAIN BOARD REPLACING PROCEDURE ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••10
IC DATA ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••11
CIRCUIT DIAGRAM & BOARD ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••12~20
Copyright c 1998 by ROLAND CORPORATION
All rights reserved. No part of this publication may be reproduced in any form without the written permission of ROLAND CORPORATION.
17059933
VS-880EX

SPECIFICATIONS

VS-880EX Digital Studio Workstation
Tracks
Tracks:
V-Tracks:
Issued by RJA
NOTE: Up to 8 tracks can be recorded
simultaneously, and up to 8 tracks can be played back simultaneously.
Maximum Useful Capacity
32 G bytes: 1 G bytes (capacity) x 4 (Partition) x 8
Page
(Disk Drive)
Internal Memory
Songs: 200 (each partition)
Equalizer
HI, MID, LOW (8 channels) / HI, LOW (16 channels)
Recording Mode
MAS (Mastering)
MT1 (Multitrack 1)
MT2 (Multitrack 2)
LIV (Live)
Signal Processing
AD Conversion:
DA Conversion:
Internal Processing :
Sample Rate
48.0kHz, 44.1kHz, 32.0kHz
NOTE: Sample rate can be adjusted around
21.96--50.48 kHz (maximum) by using vari-pitch function.
Frequency Response
Sample Rate
48.0 kHz:
44.1 kHz:
32.0 kHz:
Total Harmonic Distortion
0.004 % or less (INPUT SENS: 0 dBu, 1 kHz at nominal output level, recording
Recording Time (at 2 G bytes, convertion in 1 track)
Recording Mode/Sample Rate
48.0 kHz
MAS: 185 + 185 min.
MT1: 371 + 371 min.
MT2: 495 + 495 min.
LIV : 594 + 594 min.
NOTE : The above-listed recording times are approximate.
Times may be slightly depending on the specifications of the disk drive and
on the number of songs that were created.
Nominal Input Level (variable)
Input1--6: -50-- +4 dBu
(maximum +26 dBu:Balanced, maximum +20 dBu:Unbalanced)
Input Impedance
Input1--6: 30 k ohms
Nominal Output Level
Master Out: 0 dBu
AUX A:
AUX B:
Output Impedance
Master Out:
AUX A:
AUX B:
Headphones:
Recommended load Impedance
Master Out:
AUX A:
AUX B:
Headphones:
Residual Noise Level
(input terminated with 1 k ohm, INPUT SENS = LINE,IHF-A, typ.)
Master Out:
AUX A:
AUX B:
Interface Connectors
SCSI:
Digital I/O:
Display
70.6 x 24.5 mm, LCD (with backlit)
Printed in Japan (AA00) (CR) 1
8
128 (8 Tracks x 8 V-Tracks x 2 Banks)
20 bits, 64 times oversampling
20 bits, 128 times oversampling
24 bits (mixer section)
20 Hz--22 kHz (+0.2 dB/-0.2 dB)
20 Hz--20 kHz (+0.2 dB/-0.2 dB)
20 Hz--14 kHz (+0.2 dB/-0.2 dB)
mode: MAS)
44.1 kHz 32.0 kHz
202 + 202 min. 278 + 278 min.
404 + 404 min. 557 + 557 min.
539 + 539 min. 742 + 742 min.
646 + 646 min. 891 + 891 min.
0 dBu
0 dBu
1 k ohm
1 k ohm
1 k ohm
22 ohms
10 k ohms or greater
10 k ohms or greater
10 k ohms or greater
8--50 ohms
-85 dBu or less
-85 dBu or less
-85 dBu or less
DB-25 type
Coaxial, Optical (conforms to S/P DIF)
