Before returning to your retailer, call our customer service department at
Questions, problems, missing parts?
1-800-229-5647, 8:00 am - 5:00 pm CST, Monday through Friday
VENT-FREE GAS

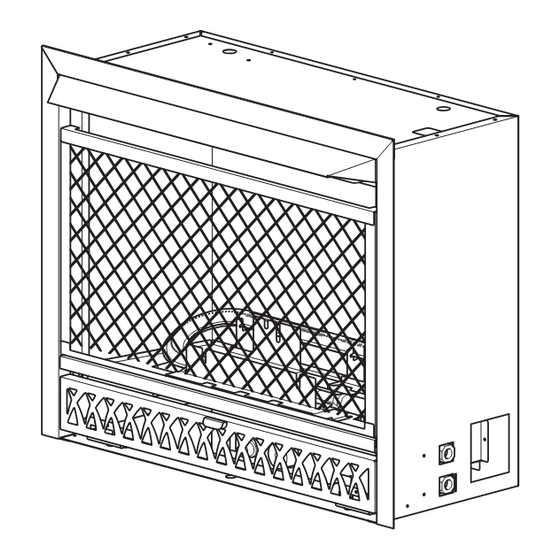

COMPACT FIREPLACE
OWNER'S OPERATION AND
INSTALLATION MANUAL
MODEL VFF26NLM
PFS
®
US
Advertisement
Chapters
Table of Contents
Related Manuals for EmberGlow VFF26NLM
Summary of Contents for EmberGlow VFF26NLM
- Page 1 VENT-FREE GAS COMPACT FIREPLACE OWNER’S OPERATION AND INSTALLATION MANUAL MODEL VFF26NLM ® WARNING: If the information in this manual is not followed exactly, a fire or explosion may result causing property damage, personal injury or loss of life. — Do not store or use gasoline or other flammable va- pors and liquids in the vicinity of this or any other appliance.
-
Page 2: Table Of Contents
TABLE OF CONTENTS Safety ............3 Operation ..........17 Specifications ..........4 Inspecting Burners........19 Qualified Installing Agency ......5 Care And Maintenance ......20 Product Features ........5 Troubleshooting ........22 Local Codes..........5 Replacement Parts ........25 Unpacking..........6 Accessories .......... -
Page 3: Safety
SAFETY IMPORTANT: Read this owner’s WARNING: Any change to manual carefully and completely this heater or its controls can before trying to assemble, op- be dangerous. erate, or service this heater. Improper use of this heater can WARNING: Do not allow fans cause serious injury or death to blow directly into fireplace. -
Page 4: Specifications
17. Do not use this heater if any log is broken. SPECIFICATIONS Model VFF26NLM Gas Type Natural Gas Propane Gas Ignition Piezo Ignitor... -
Page 5: Qualified Installing Agency
QUALIFIED INSTALLING AGENCY Only a qualified agency should install and a) Installing, testing, or replacing gas piping replace gas piping, gas utilization equipment or accessories, and repair and equipment ser- b) Connecting, installing, testing, repairing, vicing. The term “qualified agency” means any or servicing equipment;... -
Page 6: Unpacking
UNPACKING 1. Remove top inner pack. 7. Remove log set by cutting plastic ties. 2. Tilt carton so that heater is upright. 8. Carefully unwrap log. 3. Remove protective side packaging. 9. Check for any shipping damage. If heater or log is damaged, call our customer ser- 4. -
Page 7: Air For Combustion And Ventilation
AIR FOR COMBUSTION AND VENTILATION WARNING: This heater shall WARNING: If the area in which not be installed in a confined the heater may be operated does space or unusually tight con- not meet the required volume for struction unless provisions are indoor combustion air, combus- provided for adequate combus- tion and ventilation air shall be... -
Page 8: Installation
AIR FOR COMBUSTION AND VENTILATION Ventilation Air From Outdoors Provide extra fresh air by using ventilation grills or ducts. You must provide two perma- Ventilated Outlet nent openings: one within 12" of the ceiling Attic and one within 12" of the floor. Connect these Outlet items directly to the outdoors or spaces open To Attic... -
Page 9: Gas Supply
INSTALLATION Minimum Wall and Ceiling IMPORTANT: Vent-free heaters add moisture Clearances to the air. Although this is beneficial, installing heater in rooms without enough ventilation air A. Clearances from outermost point of heater may cause mildew to form too much mois- to any combustible side wall should not be ture. - Page 10 INSTALLATION For changing from propane to For changing from natural gas natural gas supply: supply to propane supply: 1. Remove bottom screw from cover plate 1. Remove bottom screw from cover plate located on right side of heater (see Figure located on right side of heater (see Figure 14, page 14).
-
Page 11: 2 Www.sureheat.com
INSTALLATION 1. Frame in rough opening. Use dimensions IMPORTANT: When finishing your firebox, shown in Figure 9 for the rough opening. combustible materials such as wall board, If installing in a corner, use dimensions gypsum board, sheet rock, drywall, plywood, shown in Figure 10 for the rough opening. - Page 12 INSTALLATION ASSEMBLING HOOD Step 1 CAUTION: Do not operate fireplace without hood in place. 1. Fireplace hood is positioned on top of shipping inner pack. 2. Remove top of firebox by removing 2 screws located on each end (see Figure 11). Remove 2 3.
- Page 13 INSTALLATION CONNECTING TO GAS SUPPLY WARNING: A qualified ser- CAUTION: For propane/LP vice technician must connect gas, never connect heater direct- heater to gas supply. Follow all ly to the gas supply. This heater local codes. requires an external regulator (not supplied).
- Page 14 INSTALLATION IMPORTANT: Install an equipment shutoff If you do not reduce incoming gas pressure, valve in an accessible location. The equip- heater regulator damage could occur. Install ment shutoff valve is for turning on or shutting external regulator with the vent pointing down off the gas to the appliance.
-
Page 15: Checking Gas Connections
INSTALLATION CHECKING GAS CONNECTIONS Test Pressures Equal To or Less Than WARNING: Test all gas piping 1/2 PSIG (3.5 kPa) and connections for leaks after 1. Close equipment shutoff valve (see Fig- installing or servicing. Correct ure 15). all leaks at once. 2. -
Page 16: Installing Logs
INSTALLATION PRESSURE TESTING HEATER GAS CONNECTIONS 1. Open equipment shutoff valve (see Figure 17, page 15). Apply a noncorrosive leak 15, page 15). detection fluid to all joints. Bubbles form- ing show a leak. 2. Open main gas valve located on or near gas meter for natural gas or open pro- 5. -
Page 17: Operation
INSTALLATION BATTERY INSTRUCTIONS Unscrew ignitor cap and install a AAA battery CAUTION: Do not dispose of with the + pointing out. Replace cap. batteries in fire, batteries may explode or leak. • Battery is included. • Remove battery when depleted. Battery •... -
Page 18: Lighting Instructions
OPERATION LIGHTING INSTRUCTIONS Note: If pilot does not stay lit, refer to WARNING: You must oper- Troubleshooting, pages 22 though 24. ate this heater with the screen Also contact a qualified service technician in place. Make sure screen is or gas supplier for repairs. Until repairs are made, light pilot with match. -
Page 19: Inspecting Burners
OPERATION THERMOSTAT CONTROL OPERATION The thermostatic control used on this model off. The burner will cycle back on when room differs from standard thermostats. You set temperature drops below the set temperature. standard thermostats to a specific tempera- The control knob can be set to any comfort ture such as 72 degrees. -
Page 20: Care And Maintenance
INSPECTING BURNERS Approx. 3"-6" Above Top of Logs Figure 22 - Correct Pilot Flame Pattern Figure 23 - Incorrect Pilot Flame Pattern (Natural Gas shown) (Natural Gas shown) BURNER FLAME PATTERN Figure 24 shows a correct burner flame pattern. Figure 25 shows an incorrect burner flame pattern. - Page 21 CARE AND MAINTENANCE CLEANING BURNER PILOT AIR INLET HOLE 4. Check the injector holder located at the We recommend that you clean the unit ev- end of the burner tube again. Remove any ery 2,500 hours of operation or every three large particles of dust, dirt, lint, or pet hair months.
-
Page 22: Troubleshooting
TROUBLESHOOTING WARNING: If you smell gas: • Shut off gas supply. • Do not try to light any appliance. • Do not touch any electrical switch; do not use any phone in your building. • Immediately call your gas supplier from a neighbor’s phone. Fol- low the gas supplier’s instructions. - Page 23 TROUBLESHOOTING Problem Possible Cause Corrective Action ODS/pilot lights but flame 1. Control knob is not fully 1. Press in control knob fully. goes out when control pressed in. knob is released. 2. Control knob is not pressed 2. After ODS/pilot lights, keep in long enough.
- Page 24 TROUBLESHOOTING Problem Possible Cause Corrective Action Slight smoke or odor 1. Residues from manufactur- 1. Problem will stop after a few during initial operation. ing process. hours of operation. Heater produces a whis- 1. Turning control knob to high 1. Turn control knob to low (1) tling noise when burner (5) position when burner is position and let warm up for...
-
Page 25: Replacement Parts
REPLACEMENT PARTS Note: Use only original replacement parts. This will protect your warranty coverage for parts replaced under warranty. PARTS UNDER WARRANTY Usually, we will ask you to return the defective part to the factory C a l l C u s t o m e r S e r v i c e t o l l f r e e a t PARTS NOT UNDER WARRANTY 1-800-229-5647 to order parts under war- ranty. -
Page 26: Parts
PARTS MODEL VFF26NLM www.sureheat.com 200084-01A... - Page 27 PARTS MODEL VFF26NLM This list contains replaceable parts for your heater. When ordering replacement parts, follow the instructions listed under Replacement Parts on page 25 of this manual. ITEM PART # DESCRIPTION SIT545-230 T-Stat Valve RV83FI-4/9 Regulator FBB28D01-C Burner Assembly...
-
Page 28: Mantel
MANTEL PRODUCT SPECIFICATIONS 2 1 " 5 3 . 3 4 1 5 " 3 8 . 1 c 4 3 . 4 6 " 1 1 0 . 3 8 c m 39.33" 99.9 cm PACKAGE CONTENTS If a part is missing or damaged, call customer service at 1-800-229-5647 (exterior wood components are not replaceable). -
Page 29: Hardware Contents
MANTEL HARDWARE CONTENTS Item Description Part # Hardware Package HP006 Cam Dowel PCAM-023 Cam Lock PCAM-023 Wall Anchor ML066-01 ST4 Screw 1 " GB/T 951 4×30 ST5 Screw 2 " GB/T 950 5×60 ST4 Screw 5/8" GB/T 951 4×16 Connector Bracket SJ002 White Key ML067-01... -
Page 30: Assembly Instructions
MANTEL ASSEMBLY INSTRUCTIONS 1. Insert 4) Cam Locks (BB) into Panel (B). Screw 4) Cam Dowels (AA) into the Left Side Panel (C) and the Right Side Panel (D). Attach Panel (B) into assembled frame (C, D) by tightening the Cam Locks (BB) as shown in Figure 28. Figure 28 2. - Page 31 MANTEL 3. Fasten the wood support brackets attached to the Left Side (C) and Right Side (D) Panels with 4) ST4Screw 1 " (II) to the Base (E) as shown in Figure 30. Figure 30 For Corner Mantel, skip to step 8, page 33. 4.
- Page 32 MANTEL 5. Fasten the wooden support brackets attached to the top of the mantel assembly to the Top (A) with 4) ST4 Screw 1 " (II) as shown in Figure 32. Figure 32 6. After assembling the mantel, lift to the 7.
- Page 33 MANTEL 8 . Turn the fireplace Top Panel (A) over. Using the 3 supplied Connector Brackets (GG), attach the Mantel Top (A) to the Top Triangle Panel (H) with 18) ST4 Screw 5/8" (FF) as shown in Figure 35. Figure 35 9.
- Page 34 MANTEL 10. Fasten the wooden support brackets attached to the top of the mantel assembly to the Top (A) with 4) ST4 Screw 1 " (II) as shown in Figure 37. Figure 37 11. Attach the left and right Backboard (G) trim pieces to the back of the fireplace with 8) ST4 Screw 1 "...
- Page 35 MANTEL 12. After assembling the mantel, carefully lift 14. Install the Set Square Support (H) to to the upright position. Push the fireplace the holes drilled in step 13, with 2) ST5 insert from the front of the mantel as Screws 2 "...
-
Page 36: Warranty
WARRANTY KEEP THIS WARRANTY Model _______________________________ Serial No. ____________________________ Date Purchased _______________________ Keep receipt for warranty verification. IMPORTANT: We urge you to fill out your warranty information above. Complete with the entire serial number which can be found on the rating plate. Retain this manual for future reference. Always specify model and serial numbers when communicating with customer service. - Page 37 FUEGO COMPACTA DE GAS SIN VENTILACIÓN MANUAL DE FUNCIONAMIENTO E INSTALACIÓN DEL PROPIETARIO MODELO VFF26NLM ® ADVERTENCIA: Si la información contenida en este manual no se sigue al pie de la letra, se pueden producir un incendio o una explosión que podrían ocasionar daños a la propiedad, lesiones personales o la pérdida de la vida.
- Page 38 TABLA DE CONTENIDOS Seguridad ..........39 Funcionamiento ........55 Especificaciones ........41 Inspección de los Quemadores ....58 Agencia De Instalación Calificada ... 41 Cuidado y mantenimiento ......59 Características Del Producto ....42 Solución de problemas ......60 Normas Locales........42 Piezas de repuesto ........
-
Page 39: Seguridad
SEGURIDAD al calentador. El monóxido de carbono afecta IMPORTANTE: Lea este manual del más algunas personas que a otras. Las más propietario cuidadosa y completa- afectadas son mujeres embarazadas, perso- mente antes de intentar ensamblar, nas con enfermedades del corazón, de los operar o dar servicio a este calen- pulmones o anemia, aquellas bajo la influen- cia del alcohol y aquellas a grandes altitudes. - Page 40 SAFETY 6. No haga funcionar el calentador ADVERTENCIA: El calenta- • donde se utilicen o almacenen líquidos dor se calienta mucho durante o vapores inflamables la operación. Mantenga a niños • en condiciones con mucho polvo y adultos alejados de las su- 7.
-
Page 41: Especificaciones
17. No haga funcionar el calentador si alguno lentador y llame a un técnico calificado. de los leños está roto. Nota: durante el primer uso, es posible que haya un poco de humo debido al ESPECIFICACIONES Modelo VFF26NLM Tipo de gas Natural Propano/LP Encendido Piezoeléctrico Piezoeléctrico... -
Page 42: Características Del Producto
CARACTERÍSTICAS DEL PRODUCTO PILOTO DE SEGURIDAD CONTROL DEL CALOR POR TERMOSTATO El calentador posee un piloto que cuenta con un sistema de apagado de seguridad El control apaga y enciende el quemador de por medio de un sensor de agotamiento de forma automática por ciclos para mantener oxígeno (ODS). -
Page 43: Desempaque
DESEMPAQUE 1. Retire la parte superior del empaque 8. Retire cuidadosamente la envoltura del interno. leño. 2. Incline la caja de manera que el calenta- 9. Verifique que no haya daños en el trans- dor quede en posición vertical. porte. Si el calentador o el registro está 3. -
Page 44: Aire Para Combustión Y Ventilación
AIRE PARA COMBUSTIÓN Y VENTILACIÓN ADVERTENCIA: Este calen- ADVERTENCIA: Este calen- tador no debe instalarse en un tador no se debe instalar en una espacio confinado ni en una habitación o espacio a menos construcción inusualmente que el volumen requerido de aire sellada, a menos que se hayan de combustión en el interior es tomado las medidas necesarias... -
Page 45: Instalación
AIRE PARA COMBUSTIÓN Y VENTILACIÓN Aire del exterior para ventilación de la casa. Consulte el Código Nacional de Proporcione aire fresco adicional mediante Gas Combustible, ANSI Z223.1/NFPA 54, Aire el uso de rejillas o conductos de ventilación. para combustión y ventilación para conocer Debe haber dos aberturas permanentes: una el tamaño requerido de las rejillas o los con- a 30.48 cm (12") del techo y otra a 30.48 cm... - Page 46 INSTALACIÓN ESPACIO LIBRE PARA PRECAUCIÓN: Este calen- MATERIALES COMBUSTIBLES tador crea corrientes de aire ADVERTENCIA: Mantenga caliente. Estas corrientes mue- las distancias mínimas. Si es ven el calor hacia la superficie posible, proporcione distancias de las paredes próximas al mayores respecto al suelo, al te- calentador.
- Page 47 INSTALACIÓN SELECCIÓN DE GAS Para cambiar de gas propano a gas Este aparato viene confi- natural: gurado de fábrica para gas 1. Retire los 2 tornillos de la placa de cu- propano/LP. No se requieren bierta de selección de gas ubicados en cambios para la conexión a el lado derecho del calentador (consulte la Figura 14, página 52).
- Page 48 INSTALACIÓN Para cambiar de gas natural a gas 4. Retire el tapón hexagonal (con la llave propano: provista) de la entrada de gas propano/LP 1. Retire los 2 tornillos de la placa de cu- del regulador (consulte la Figura 6). Colo- bierta de selección de gas ubicados en que el tapón hexagonal en la entrada NG el lado derecho del calentador (consulte...
- Page 49 INSTALACIÓN Abertura sin terminación embutida. Para 4. Revise todas las conexiones de gas para la abertura sin terminación, use las di- detectar fugas. Consulte Revisión de las mensiones señaladas en la Figura 9. Si conexiones de gas, página 53. realiza la instalación en una esquina, use IMPORTANTE: cuando dé...
- Page 50 INSTALACIÓN ENSAMBLAJE DE LA CAMPANA Paso 1 PRECAUCIÓN: No use la chimenea sin la campana. 1. La campana de la chimenea se coloca sobre el paquete interior incluido. 2. Retire la parte superior de la cámara de combustión desatornillando los 2 tornillos Retire los 2 ubicados en cada extremo (consulte la tornillos del panel...
- Page 51 INSTALACIÓN CONEXIÓN AL SUMINISTRO DE GAS ADVERTENCIA: Una per- PRECAUCIÓN: Para gas pro- sona de servicio capacitada pano/LP, nunca conecte el calenta- debe conectar el calentador al dor directamente al suministro de suministro de gas. Siga todas gas propano/LP. Este calentador las normas locales.
- Page 52 INSTALACIÓN Diámetros usuales de tubería Niple para tubería Unión de entrada con rosca de 3/8" terminal con tipo NPT Utilice tuberías de hierro negro de conexión a 3/8" o más grandes. La instalación tierra Válvula de debe incluir la válvula de cierre del cierre del Unión T equipo, la unión y el tapón con ros-...
- Page 53 INSTALACIÓN REVISIÓN DE LAS CONEXIONES DE GAS 5. Repare todas las fugas inmediatamente. ADVERTENCIA: Después 6. Vuelva a conectar el calentador y la de instalar el calentador o de válvula de cierre del equipo al suministro de gas. Revise las conexiones que se darle servicio, pruebe todas las volvieron a conectar en caso de fugas.
- Page 54 INSTALACIÓN COMPROBACIÓN DE LA PRESIÓN DE LAS CONEXIONES DE GAS DEL CALENTADOR 1. Abra la válvula de cierre del equipo (con- página 53). Aplique en todas las uniones sulte la figura 12, página 53). algún líquido de detección de fugas que 2.
-
Page 55: Funcionamiento
INSTALACIÓN INSTRUCCIONES PARA LAS BATERÍAS Desatornille la tapa del encendedor e instale PRECAUCIÓN: No tire las una batería AAA con el ánodo (+) apuntando pilas al fuego, pueden explotar hacia afuera. Vuelva a colocar la tapa. o tener fugas. • Las baterías están incluidas. •... - Page 56 FUNCIONAMIENTO INSTRUCCIONES DE ENCENDIDO • Si al soltar la perilla de control ésta no ADVERTENCIA: Debe operar regresa a su posición original, llame a este calentador con la rejilla co- un técnico de servicio calificado o a su locada en su lugar. Asegúrese de proveedor de gas para que realicen las reparaciones necesarias.
- Page 57 FUNCIONAMIENTO Nota: si el piloto se apaga, repita los PRECAUCIÓN: No intente pasos 7 al 10. Este calentador tiene un ajustar los niveles de calefac- sistema de bloqueo de seguridad. Espere un (1) minuto antes de encender el piloto ción por medio de la válvula de nuevamente.
-
Page 58: Inspección De Los Quemadores
INSPECCIÓN DE LOS QUEMADORES IMPORTANTE: El propietario debe revisar frecuentemente los patrones de la llama del piloto y de la llama del quemador. Patrones de llama incorrectos indican la necesidad de limpieza o servicio de mantenimiento (consulte Cuidado y mantenimiento, página 59). ADVERTENCIA: Sólo una persona de servicio capacitada debe repararlo o darle servicio. -
Page 59: Cuidado Y Mantenimiento
CUIDADO Y MANTENIMIENTO ADVERTENCIA: Apague el calentador y deje que se enfríe antes de darle mantenimiento. Sólo una persona de servicio capacitada debe repararlo o darle servicio. PRECAUCIÓN: Debe mantener limpias las áreas de control, el quemador y las vias de circulación de aire del calentador. Inspec- cione estas áreas del calentador antes de cada uso. -
Page 60: Solución De Problemas
CUIDADO Y MANTENIMIENTO ODS/PILOTO Natural Gas PRECAUCIÓN: Nunca utilice Burner un alambre, aguja u objetos Propane/LP parecidos para limpiar el piloto/ Gas Burner ODS. Esto puede dañar la unidad de piloto/ODS. Pilot Air Utilice una aspiradora, aire comprimido o Inlet Hole un cepillo pequeño, de cerdas suaves para Pilot Air Inlet Hole limpiarlos. - Page 61 SOLUCIÓN DE PROBLEMAS IMPORTANTE: Si hace funcionar el calentador donde existen impurezas en el aire se pueden producir olores. Los productos de limpieza, pintura, solventes de pintura, humo de cigarro, cementos y pegamentos, alfombras o textiles nuevos, etc., producen gases. Estos gases se pueden mezclar con el aire que se utiliza para la combustión y producir olores.
- Page 62 SOLUCIÓN DE PROBLEMAS Problema Causa Posible Acción Correctiva El piloto/ODS se en- 1. La perilla de control no está 1. Presione la perilla de control ciende, pero la llama se presionada completamente. completamente. extingue cuando la perilla 2. La perilla de control no se 2.
- Page 63 SOLUCIÓN DE PROBLEMAS Problema Causa Posible Acción Correctiva Llamas amarillas alta 1. No hay suficiente aire. 1. Revise el quemador en bus- durante la combustión ca de polvo y residuos. Si en el quemador. los hay, limpie el quemador (consulte Cuidado y mante- nimiento, en la página 59).
- Page 64 SOLUCIÓN DE PROBLEMAS Problema Causa Posible Acción Correctiva El calentador produce 1. En el calentador se están 1. Abra la ventana para ventilar olores no deseados. quemado vapores prove- la habitación. Deje de utilizar nientes de pintura, fijador los productos que ocasionan para el cabello, pegamentos, el olor mientras el calentador productos de limpieza, pro-...
-
Page 65: Piezas De Repuesto
PIEZAS DE REPUESTO Nota: use sólo piezas de repuesto originales. Esto protegerá la cobertura de su garantía para partes remplazadas bajo la garantía. PIEZAS CON GARANTÍA Por lo general, le pediremos que devuelva la Llame al número de servicio al cliente al pieza a la fábrica. -
Page 66: Piezas
PIEZAS MODELO VFF26NLM www.sureheat.com 200084-01A... - Page 67 PIEZAS MODELO VFF26NLM Esta lista contiene las piezas remplazables utilizadas en el calentador. Al hacer un pedido de piezas, siga las instrucciones listadas en Piezas de repuesto en la página 65 de este manual. Art. Pieza # Descripción Cant. SIT545-230 Válvula de termostato...
-
Page 68: Repisa De Chimenea
REPISA DE CHIMENEA ESPECIFICACIONES DEL PRODUCTO 2 1 " 5 3 . 3 4 1 5 " 3 8 . 1 c 4 3 . 4 6 " 1 1 0 . 3 8 c m 39.33" 99.9 cm CONTENIDO DEL PAQUETE Si una pieza no se encuentra o está... - Page 69 REPISA DE CHIMENEA CONTENIDOS HARDWARE Art. Descripción Pieza # Cant Paquete de hardware HP006 Espiga de leva PCAM-023 Cerrojo de leva PCAM-023 anclaje de pared ML066-01 ST4 Tornillo 1 " GB/T 951 4×30 ST5 Tornillo 2 " GB/T 950 5×60 ST4 Tornillo 5/8"...
- Page 70 REPISA DE CHIMENEA INSTRUCCIONES DE ENSAMBLAJE 1. Inserte los 4) cerrojos de leva (BB) en la Panel (B). Atornille 4) Espigas de leva (AA) en el Panel lateral izquierdo (C) y el Panel lateral derecho (D). Coloque la Panel (B) en la estructura ensamblada (C, D) apretando la los Cerrojos de leva (BB) como se muestra en la Figura 28.
- Page 71 REPISA DE CHIMENEA 3. Fije los soportes de madera colocada en el lateral izquierdo (C) y el lateral derecho (D) paneles con 4) ST4 Tornillo 1 " (II) a la Base (E) como se muestra en la Figura 30. Figura 30 Para ángulo repisa de chimenea, vaya al paso 8, página 33.
- Page 72 REPISA DE CHIMENEA 5. Fije los soportes de apoyo de madera unidos a la parte superior del montaje de la repisa a la parte superior (A) con 4) ST4 Tornillo 1 " (II) como se muestra en la Figura 32. Figura 32 6.
- Page 73 REPISA DE CHIMENEA 8. Gire el parte superior chimenea (A) más. Usando el 3 suministrado Conector Soportes (GG), ajuste la Repisa superior (A) al panel superior del triángulo (H) con 18) ST4 Tornillo de 5/8" (FF), como se muestra en la Figura 35. Figura 35 9.
- Page 74 REPISA DE CHIMENEA 10. Fije los soportes de apoyo de madera unidos a la parte superior del montaje de la repisa a la parte superior (A) con 4) ST4 Tornillo 1 " (II) como se muestra en la Figura 37. Figura 37 11.
- Page 75 REPISA DE CHIMENEA 12. Tras el montaje de la repisa de chimenea, 14. Instale el soporte escuadra (H) en los elevar a la posición vertical. Con cuidado, orificios perforados en el paso 13, con 2) empuje el relleno de la chimenea desde ST5 Tornillos 2 "...
-
Page 76: Garantía
GARANTÍA GUARDE ESTA GARANTÍA Modelo __________________________________ Número de serie __________________________ Fecha de compra _________________________ Conserve su recibo para la verificación de la garantía. IMPORTANTE: Le pedimos que complete la información de su garantía antes mencionada. Completo con todo el número de serie que se puede encontrar en la placa de características. Conserve este manual para futuras consultas.
