RACCORDEMENT À L'ALIMENTATION
EN EAU
Reportez-vous à l'illustration ci-dessous pour une suggestion
d'installation. Les raccords d'eau CHAUDE (Hot) et FROIDE (Cold) sont
clairement identifiés et mesurent 3/4 po NPT sur tous les modèles.
Lors du raccordement sur les orifices d'entrée ou de sortie, l'utilisation
de raccords à filetage conique femelles ¾ po NPT avec scellant
à filetage est recommandé. L'installation de raccords-unions est
recommandé pour le raccordement à l'eau chaude et froide de façon
à pouvoir débrancher le chauffe-eau aisément dans l'éventualité
d'une réparation.
REMARQUE: Installez un robinet d'arrêt dans la conduite
d'alimentation d'eau froide près du chauffe-eau. Ceci permettra plus
tard de faciliter l'entretien ou la maintenance de l'appareil.
IMPORTANT: N'appliquez pas de chaleur aux raccords d'eau
FROIDE ou CHAUDE. Si des raccords soudés à l'étain sont utilisés,
soudez le tuyau à l'adaptateur avant de fixer l'adaptateur aux
raccords d'eau froide sur le chauffe-eau. Toute application
de chaleur sur les raccords d'eau froide ou chaude peut
endommager de façon permanente le revêtement interne en
plastique des ces orifices.

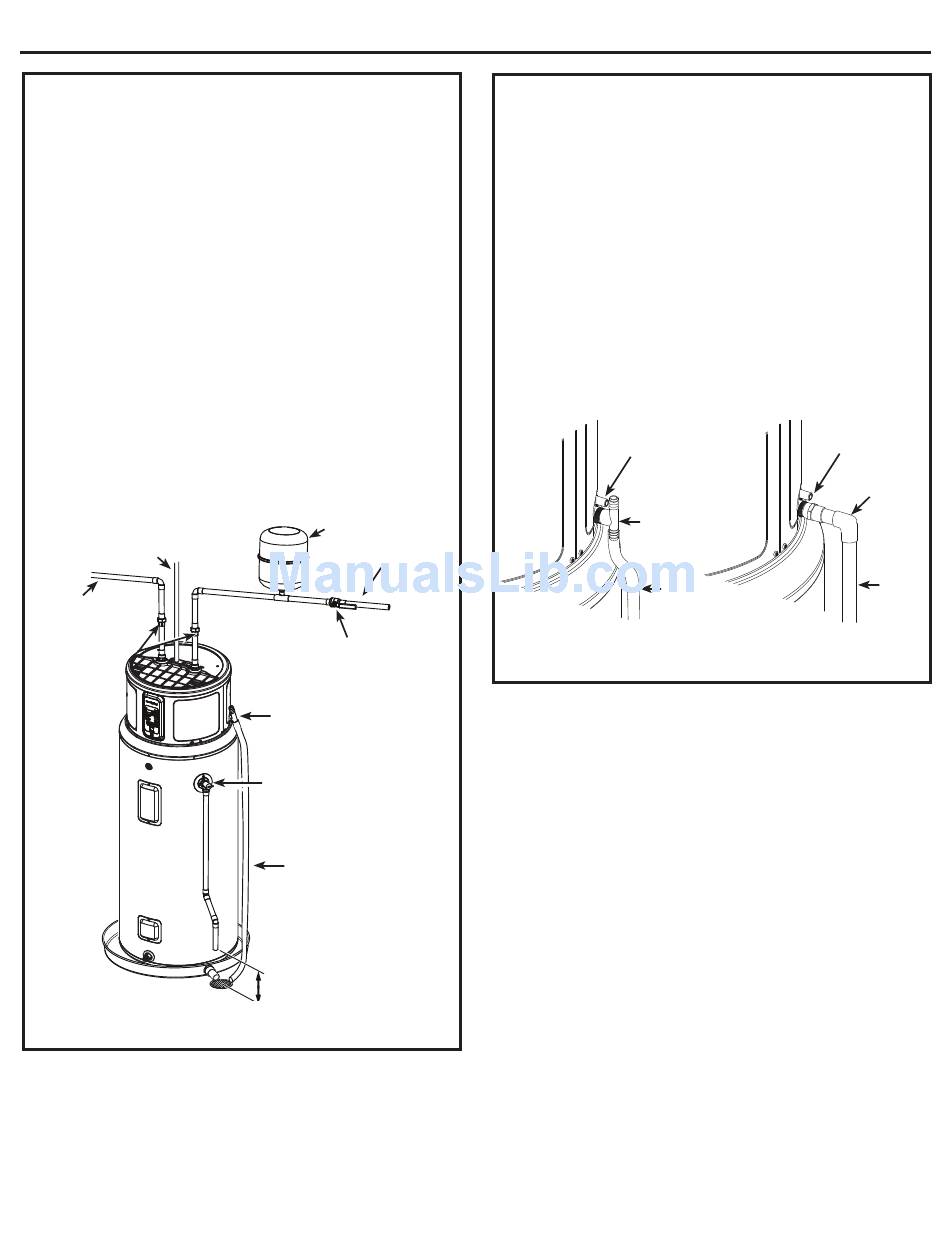

INSTALLATION TYPIQUE
Vers la boîte de jonction
électrique (utiliser des
conducteurs en cuivre seulement)
Sortie eau
chaude
Raccord
Instructions d'installation
Réservoir de dilatation
thermique
Vers
l'alimentation
d'eau froide
Robinet de
sectionnement
Adaptateur de 19,1 mm (3/4
po) femelle NPT vers bac de
récupération de condensat
Soupape de surpression
Tuyau d'écoulement du
condensat
Soupape de surpression
à 15,2 cm (6 po)
minimum du plancher
RACCORD DE DRAIN DE CONDENSAT
Cet appareil est équipé d'un drain de condensat. Cependant,
un plancher ou un autre drain d'une hauteur inférieure à
91,4 cm (36 po) au-dessus du plancher doit être en place à
proximité du chauffe-eau. Le drain doit être conforme aux
codes municipaux et provinciaux. Il est important d'installer
une conduite de récupération des fluides rigide ou flexible
à partir de l'orifice de fuite principale située sur le côté de
l'appareil. Assurer que le tuyau de drainage rigide ou flexible
maintient une pente descendante pour permettre le propre
drainage par gravité de l'eau vers le drain. Si aucun drain
n'est disponible, vous devrez acheter et installer une pompe
à condensat régulière ayant une capacité minimale de 3,8 L
(1 gal)/jour. La conduite de récupération flexible ou rigide doit
être acheminée de manière à ce que l'évacuation d'eau ne
puisse être en contact avec les pièces électriques pour éviter
les dommages causés par l'eau.
Drain de trop-plein
de condensat
Adaptateur
Conduite de
récupération
des fluides
(Installations typiques)
Drain de
trop-plein
de condensat
Adaptateur
Conduite de
récupération
des fluides
41
