Summary of Contents for Goobay AVS 42

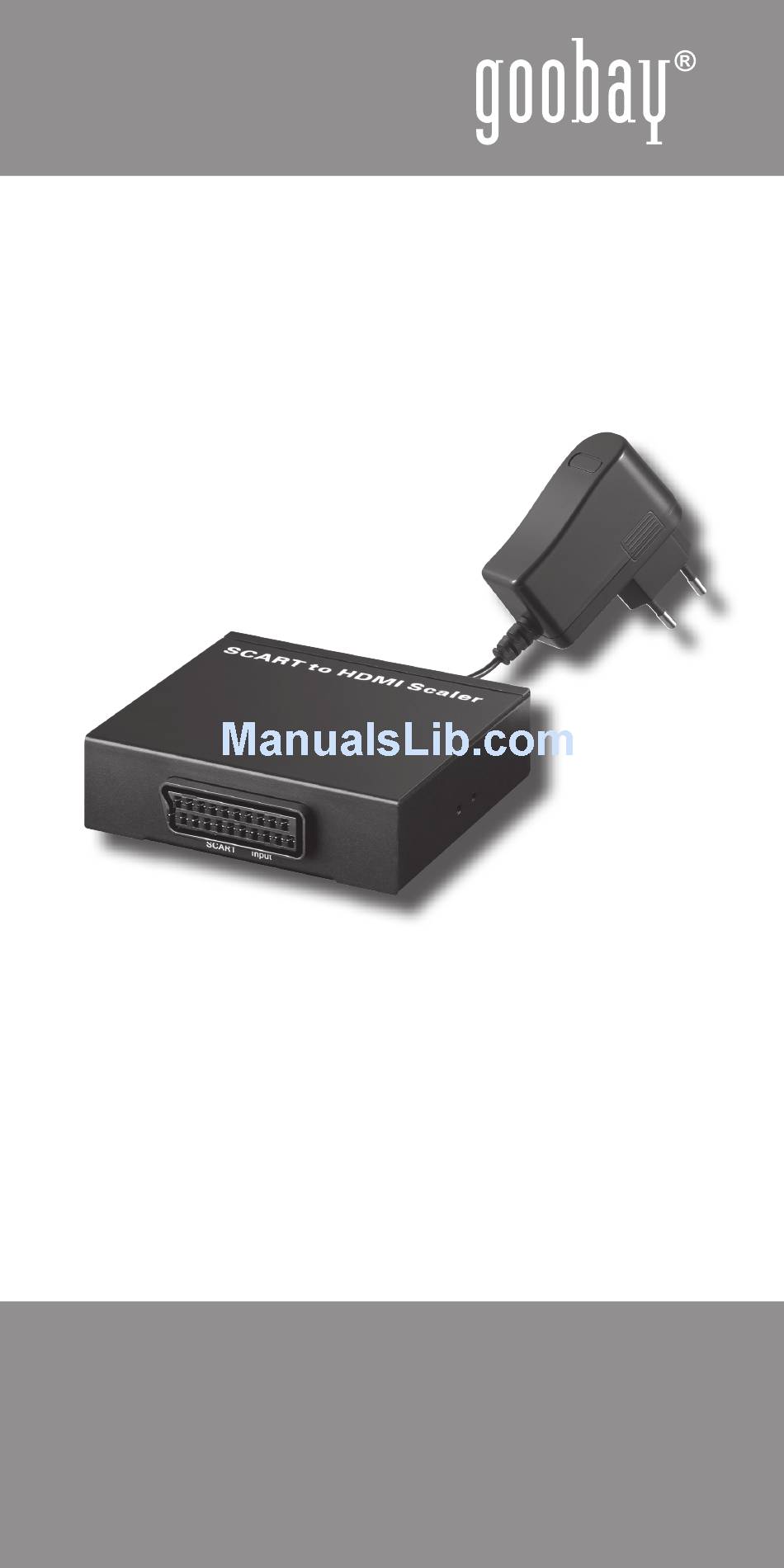

- Page 1 AVS 42 CONVERTER (SCART > HDMI®) 60728 Betriebsanleitung User‘s Manual...
-
Page 2: Table Of Contents
Betriebsanleitung AVS 42 ACHTUNG! Lesen Sie die Betriebsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Installation und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben. -
Page 3: Beschreibung Und Funktion
Schließen Sie die Anschlüsse des Produktes nicht kurz und verbinden Sie diese nicht untereinander. 2 Beschreibung und Funktion: Die AVS 42 konvertiert ein Scart-Signal durch Skalierung zu einem vollwertigen 720p HDMI-Signal. Es werden Audio- und Videodaten konvertiert und es erfolgt eine automatische Erkennung von RGB (50/60 Hz), CVBS (NTSC/PAL. -
Page 4: Bedienung
Achten Sie auf sichere Kabelverlegung! 1. Prüfen Sie den Packungsinhalt auf Vollständigkeit. 2. Schließen Sie zuerst das Scart-Kabel Ihres Quellgerätes an den Scart-Eingang (INPUT) der AVS 42 an. 3. Schließen Sie das HDMI-Kabel Ihres Ausgabegerätes an den HDMI-Ausgang (OUTPUT) der AVS 42 an. -
Page 5: Problembehebung
8 Problembehebung: • Achten Sie immer auf festen Sitz aller Anschlüsse. • Der Konverter kann nur in eine Richtung verwendet werden: Scart > HDMI • Für weitere Fragen, konsultieren Sie Ihren Händler. 9 Technische Daten: Technologie Upscaling Betriebsspannung 5 V DC Eingangssignal 1 x Scart (21-Pol) (IN) Ausgangssignal... -
Page 6: Ce-Konformitätserklärung
12 CE-Konformitätserklärung: Dieses Produkt ist mit den nach der Richtlinie 2004/108/EG und 2006/95/EG vorgeschriebenen Kennzeichnung versehen: Mit dem CE Zeichen erklärt Goobay , eine registrierte Marke der Wentronic GmbH, dass das ® Produkt die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese können online auf www.wentronic.com angefordert werden. -
Page 8: Safety Instructions
User‘s Manual AVS 42 ATTENTION! Read the user`s manual completely and carefully. It is part of the product and includes important information for proper installation and use. Keep this user‘s manual for clarification and only pass it on together with the product. -
Page 9: Description And Function
Chapter “Warranty and Liability”. 2 Description and Function: AVS 42 converts scart signals by upscaling to a 720p HDMI signal. It converts audio- and video signals and detects RGB (50/60 Hz) and CVBS (NTSC/PAL) signals automatically. -
Page 10: Operating
3. Connect the HDMI cable of your output device to the HDMI OUTPUT of the AVS 42. 4. Connect the power supply unit to the DC socket of the AVS 42 and then the other end to a mains socket. -
Page 11: Warranty And Liability
Input signal Scart (21 pin) Output signal HDMI (19 pin) Dimensions 102 x 100 x 31 mm Weight 320 g Connections 1 x HDMI output (OUT) 1 x Scart input (IN) 10 Warranty and Liability: • The producer grants a 2 years warranty to a new device. •... -
Page 12: Ce Declaration
User‘s Manual 12 CE Declaration: This device corresponds to EU directives 2004/108/EC and 2006/95/EC: With the CE sign Goobay , a registered ® trademark of the Wentronic GmbH ensures, that the product is conformed to the basic standards and directives. These standards can be requested online on www.wentronic.com. - Page 14 Revision Date 2010-11-25 Version 1 Goobay is a registered ® trademark of Wentronic GmbH in Germany and/or other countries. Wentronic GmbH Pillmannstraße 12 38112 Braunschweig, Germany Designed and Developed in Germany. Assembled in China...
