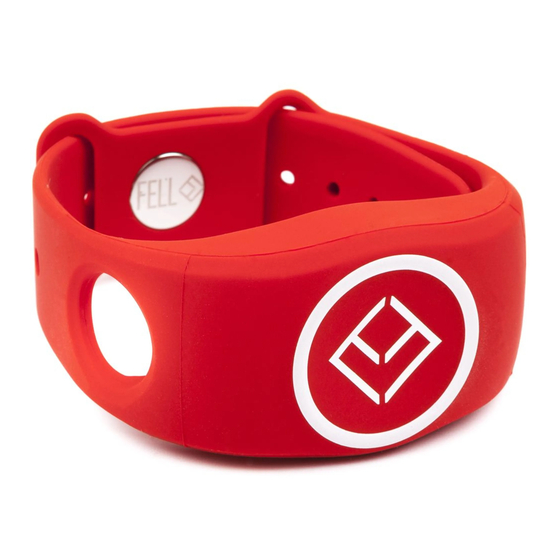

WiMEA
Owner`s Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WiMEA and is the answer not in the manual?

Questions and answers

Related Manuals for Fell WiMEA

Summary of Contents for Fell WiMEA

  • Page 1 WiMEA Owner`s Manual...

  • Page 2: Table Of Contents

    Protocol and its logos are ® ® ® trademarks of FELL AS, its subsidiaries and affiliates. The shape Introduction and design of this product are a trade dress of FELL AS, subsidiaries Quick Guide and affiliates. NMEA ® , NMEA 2000 ®...
  • Page 3 WiMEA8 Protocol ® Pioneering Wireless Technology...

  • Page 4: Introduction

    Package content Introduction English The team behind FELL thank you for engaging in a new and innovative way of being safe while boating. Our mission is to enable all boaters to enjoy the seas, being free. We call it Safe To Be Free.

  • Page 5: Quick Guide

    WiM EA Quick Guide...
  • Page 6 Pair any WiMEA MOB Unit to any WiMEA Boat Unit. Your Boat Unit remembers all MOB Units historically paired. Family or friends can have their own MOB Unit for the same boat with a WiMEA Boat Unit installed. The MOB Unit connects to the latest paired Boat Unit using ID technology.
  • Page 7 Pairing Connecting After proper installation, pair the MOB Unit and the Boat Unit, as After successful pairing, connect the MOB Unit to the Boat Unit as described below: shown below: Press and hold the button on your Boat Unit. Press and release the button on your MOB Unit to connect.
  • Page 8 Overboard Mode) and stop the engine. The Boat starting the engine and walking away from the boat with your MOB Unit will give a sound signal and blink red to Unit. The FELL WiMEA8 has a solid range of at least 5 meters and up ®...
  • Page 9 Disconnect. purpose of the system. This is the mode that can save your and others lives in the event of a man overboard situation. WiMEA will automatically activate MOB Mode and shut down the engine when the MOB Unit is submersed in 4 inches (10 cm) of water or travels out of range from the Boat Unit.
  • Page 10 MOB Mode overview Override Mode Override Mode enables you to start the engine and drive your boat in the event that you do not have your MOB Unit or your MOB Unit is out of battery. You can engage Override Mode and start your engine to drive without using the MOB Unit.
  • Page 11 In the event you as the driver need to exit the boat while mooring or a yellow light flash every 3 seconds and a sound performing other needs, engage Moor Mode. WiMEA will be in signal is repeated every 6 seconds.
  • Page 12 MOB Unit, and prevents unnecessary connections in the event that the MOB Unit is forgotten onboard, still being connected. FELL recommends using Duracell, Panasonic or Sony CR2032 batteries. See www.fell.no/support for complete Owner’s Manual. NOTICE The battery life may vary depending on temperature.
  • Page 13 WiM EA Install Guide...
  • Page 14 Boat Unit with the battery indicator at 12 o’clock and the FELL printing at six o clock. Tighten the Boat Unit Nut from behind to securely attach the Boat Unit in the helm. The Boat Unit Nut is fitted by using normal hand force.

  • Page 15: Installation

    “Mounting the Boat Unit”. We recommend that the installation of the NOTICE WiMEA in your boat is performed by skilled personnel familiar with electric wiring, or by a professional mechanic or electrician. This is to prevent any malfunction of the device related to...
  • Page 16 Connecting the Wires NOTICE Do not touch or cut any existing wires or electrically conducting components before you make sure the main voltage switch is OFF. Only set the main voltage switch to ON after you are finished cutting and connecting wires. Make sure that all wires and conductive connection points are free from corrosion before connecting any wires.
  • Page 17 Use wire hoods suitable for the wire dimension supply for the WiMEA Boat Unit, if enough power (20AWG, 0.75mm2) or connection point on the is available. Please make sure to check a relevant fuse block.
  • Page 18 Normally Closed (NC) – meaning that the kill switch closes and connects the conductive latch to stop the engine. The engine signal wires on WiMEA Boat Unit consists of three wires. The existing kill switch system has two wires, which are connected...
  • Page 19 Testing the kill switch principle (Normally Open / Normally Closed) Testing with multimeter You can test the kill switch principle by connecting a multimeter to both cables from the existing mechanical kill switch. Make sure the multimeter is set to measure resistance. See picture on page 37 for reference on how to measure.
  • Page 20 10 - 32 Vdc engine by pressing a STOP BUTTON on your engine. If you do not have a STOP BUTTON on your engine: From WiMEA From existing • In the event that the engine starts when the existing kill...
  • Page 21 You should connect the WiMEA Boat Unit wires above this splitter, i.e. on the last two wires leading into the existing mechanical switch installed in your helm.

  • Page 22: Specifications

    Certifications and Classifications System Information WiMEA Boat Unit WiMEA is designed and manufactured to the standards of the International Maritime Standard IEC 60945, Standard for Maritime navigation and radio communication equipment/systems and the US ABYC A-33 standard for emergency engine/propulsion cut-off devices.
  • Page 23 150 Hours of continous use. Recommended battery type Duracell, Panasonic or Sony CR2032 Wireless Specifications Specification Measurement Frequency 868 MHz Input power 10 dB max. Output power 10 dB max. Wireless Specifications apply to WiMEA Boat Unit and WiMEA MOB Unit...

  • Page 24: Norsk

    Innhold i pakken Introduksjon Norsk Teamet bak FELL vil takke deg for at du deltar i en ny og innovativ måte å være trygg på sjøen. Vi ønsker å bidra til at alle skal kunne ferdes trygt på sjøen. Vi kaller det Safe To Be Free.

  • Page 25: Hurtigveiledning

    WiM EA Hurtigveiledning...
  • Page 26 Paring Tilkobling Etter en korrekt installasjon skal enhetene pares som beskrevet under Etter en vellykket paring, tilkoble MOB-enheten til Båtenheten som (se side 64 for installasjon): beskrevet under: Trykk og hold inne knappen på din Båtenhet. Trykk og slipp knappen på din MOB-enhet for å koble til.
  • Page 27 Gjør deg kjent med rekkevidden rundt din båt ved å enheten nedsenkes i vann vil systemet gå inn i starte motoren og gå rundt og fra båten med din MOB-enhet. WiMEA MOB-modus. Båtenheten vil stoppe motoren, gi har en solid rekkevidde på...
  • Page 28 Dette er modusen som kan redde ditt eller andres liv at du er frakoblet. ved en mann-over-bord situasjon. WiMEA vil automatisk aktivere MOB-modus og skru av motoren når MOB-enheten nedsenkes i vann eller befinner seg utenfor rekkevidde fra båten.
  • Page 29 MOB-modus overblikk Overstyringsmodus Overstyringsmodus gjør at du kan starte motoren og kjøre båten din hvis du skulle glemme din MOB-enhet, eller hvis batteriet er tomt for strøm. Båtenheten vil blinke gult og gi et lydsignal hvert 6. sekund i Overstyringsmodus. Dette er for å minne deg på at du ikke er trådløst tilkoblet med din MOB-enhet og derfor ikke er trygg dersom du skulle falle over bord.
  • Page 30 Hvis du som fører trenger å forlate båten mens du fortøyer eller ved blinkende gult lys hvert 3. sekund og hører et andre behov kan du benytte Fortøyningsmodus. WiMEA vil da være lydsignal hvert 6. sekund. standby i 2 minutter og lar deg gå utenfor trådløs rekkevidde uten at motoren stopper.
  • Page 31 WiMEA8 Protokollen hjelper å ® forlenge batteritiden på MOB-enheten og forhindrer unødvendig batteribruk hvis enhetene glemmes om bord. FELL anbefaler å bruke Duracell, Panasonic eller Sony CR2032 batterier. Se www.fell.no/support for komplett brukerveiledning. MERK: Batteritiden kan variere basert på temperatur.

  • Page 33: Installasjon

    WiM EA Installasjonsguide...
  • Page 34 Båtenhet (se side 62 og 63). Når du plasserer båtenheten, pass på at batteriindikatoren er plassert klokka 12 og FELL-logoen er plassert klokka 6. Skru mutteren til Båtenheten på fra baksiden med håndkraft for å feste den skikkelig. Fest tilkoblingskabelen til kabelen bak på...
  • Page 35 Unnlatelse av å følge disse instruksjonene kan medføre brann, elektrisk sjokk eller annen skade på person og materiell. Vi anbefaler at installasjonen av WiMEA i din MERK båt gjøres av en profesjonell fagperson kjent med elektriske koblinger. Dette for å forhindre...
  • Page 36 Koble ledningene MERK: Ikke ta på eller kutt noen ledningen før du er helt sikker på at båtens hovedbryter står AV. Skru hovedbryteren tilbake til PÅ, kun etter du er ferdig med all kobling og kutting av ledninger. Påse at alle ledninger og tilkoblingspunkter er frie for korrosjon før de kobles.
  • Page 37 Hvis din båt har et NMEA eller NMEA2000 –system Installer 1A sikring i serie med den rød (+ eller installert kan du bruke dette som spenningskil- de til din WiMEA Båtenhet hvis det er nok strøm positive) ledningen. Bruk skjøtehylser for korrekt ledningsdiameter tilgjengelig.
  • Page 38 For å koble til WiMEA Båtenhet må du først kutte og avmantle ledningene fra den eksisterende dødmannsknappen som vist under: FELLES - Grå - Denne brukes alltid når dødmannsknappen skal kobles til.
  • Page 39 Hvis du måler svært lite eller 0 motstand(kortslutning) Du har en Normalt Lukket dødmannsknapp – Bruk den Blå og den Oransje ledningen for å koble WiMEA Båtenhet til de eksisterende ledningene i din båt. Se koblingsskjema for Normalt Lukket på side 77.
  • Page 40 Normalt Lukket • Motoren starter: Du har en Normalt Lukket dødmannsknapp – Bruk den Oransje og den Grå ledningen for å koble WiMEA Båtenhet til de eksis- terende ledningene i din båt. Se Sikring Batteri koblingsskjema for Normalt Lukket på side 77.
  • Page 41 Det er viktig at denne splitteren beholdes da det er denne som sørger for at alle motorer får samme stoppsignal. Din WiMEA Båtenhet må kobles over denne splitteren, dvs. på samme punkt i kretsen som din eksisterende dødmannsknapp var tilkoblet.

  • Page 42: Spesifikasjoner

    Sertifikasjoner og Klassifikasjoner Systeminformasjon WiMEA Båtenhet WiMEA er designet og produsert i henhold til Internasjonal Maritim Standard IEC 60945, Standard for Maritim navigasjons og radiokommunikasjonsutstyr, og den amerikanske ABYC A-33 for motor nødstopp-enheter. WiMEA er sertifisert i henhold til CE, IEC 60945 og R&TTE Direktivet 1999/5/EC.
  • Page 43 30 mA i aktiv TX (0.098 W) Batteritid 150 timer med kontinuerlig bruk. Anbefalt batterityper Duracell, Panasonic ellers Sony CR2032 Trådløse spesifikasjoner Spesifikasjoner Målinger Frekvens 868 MHz Inn-effekt 10 dB max. Ut-effekt 10 dB max. Trådløse spesifikasjoner gjelder for WiMEA Båtenhet og WiMEA MOB-enhet.
