ARCTIC SILVER 93Ti TREADMILL
Customer Support Services
PARTS MANUAL
rev. 31 Jan 2007

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Treadmill 93Ti and is the answer not in the manual?

Questions and answers

Summary of Contents for Life Fitness Treadmill 93Ti

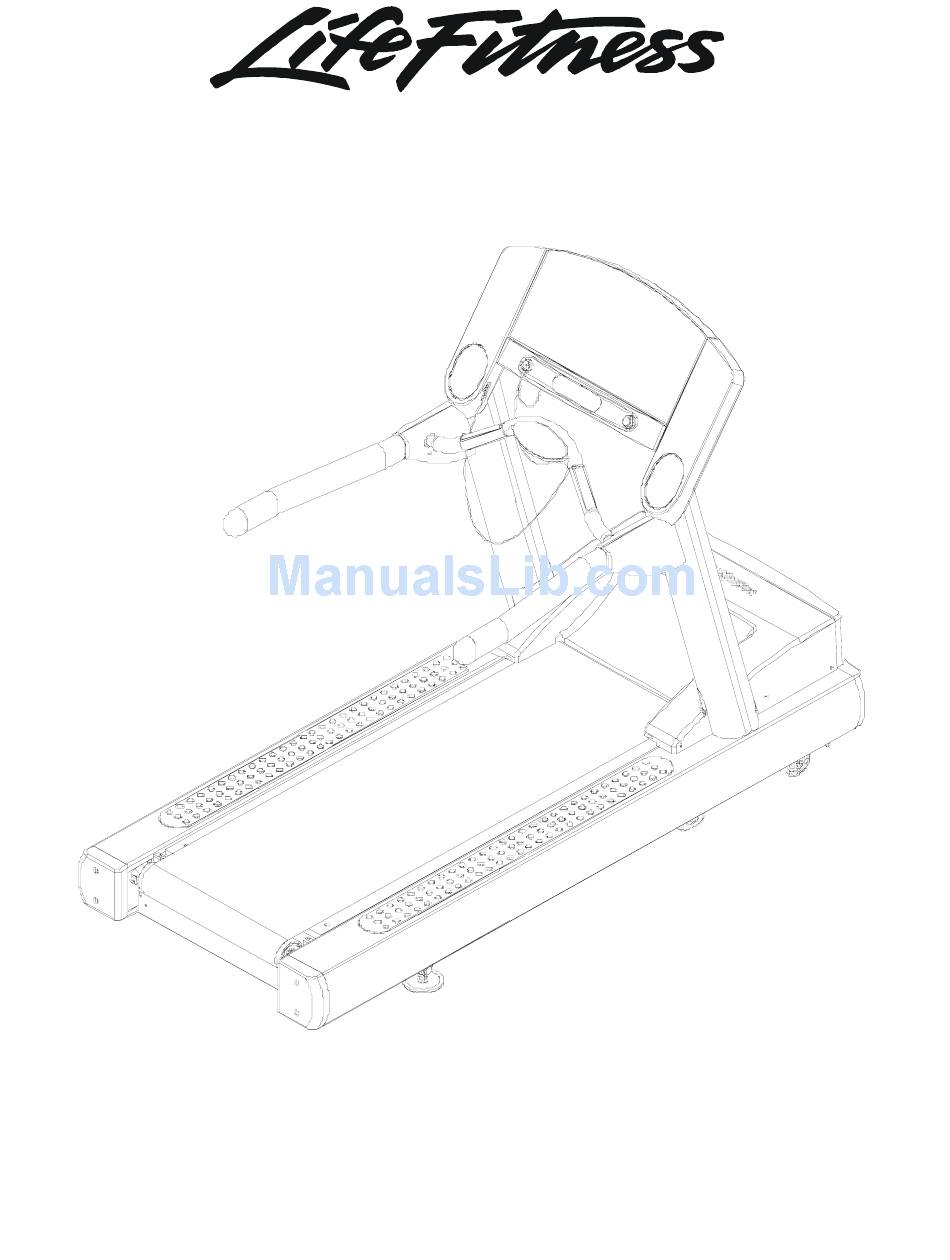

  • Page 1 ARCTIC SILVER 93Ti TREADMILL Customer Support Services PARTS MANUAL rev. 31 Jan 2007...
  • Page 2 ARCTIC SILVER 93Ti REFERENCES OPERATION MANUAL – ( ENG ) OPERATION MANUAL – ( F/S/P ) OPERATION MANUAL – ( G/D/I ) OPERATION MANUAL – ( JAP ) SERVICE MANUAL ACCESS PANEL ASSY. CONSISTS OF: 1) 120” POWER EXT. CABLE 2) CONNECTOR MTG.
  • Page 3: Table Of Contents

    ARCTIC SILVER 93Ti 93T-XXXX-08 CONTENTS S/N TTW100000 and up Page CONSOLE, OVERLAY ASSEMBLY & OVERLAY ...4 CONSOLE COMPONENTS ...5 UPRIGHTS & HANDRAILS ...6 ERGO-BAR W/HR ASSY– AK60-00147-0000 ...7 REAR ENDCAPS & CUP HOLDERS ...8 MOTOR COVER, FRONT COVER, ENDCAPS & TINSEL...9 ON-OFF SWITCH, ACCESS PLATE &...
  • Page 4: Console, Overlay Assembly & Overlay

    Console, Overlay Assembly & Overlay LANGUAGE ENG/ENG AK58-00481-0001 ENG+MET AK58-00481-0002 GERMAN AK58-00481-0003 SPANISH AK58-00481-0004 JAPANESE AK58-00481-0006 FRENCH AK58-00481-0007 ITALIAN AK58-00481-0008 DUTCH AK58-00481-0009 PORUGUESE AK58-00481-0010 CONSOLE OVERLAY/BEZEL ASSY AK58-00526-0001 AK58-00526-0001 AK58-00526-0003 AK58-00526-0004 AK58-00526-0006 AK58-00526-0007 AK58-00526-0008 AK58-00526-0009 AK58-00526-0010 S/N TTW100000 and up OVERLAY 0K58-01432-0001 0K58-01432-0001...
  • Page 5: Console Components

    Console Components Qty needed is 8 10-32X 8 PHL PAN 1 ST BZ B 0017-00101-1288 Accessory Cover 0K58-01280-0000 PROG CONS PCB ASSY: A084-92185-A011 (JAP only) A084-92184-A009 (ENG) CBL-ASSY: POLAR/E-STOP AK58-00237-0000 BEZEL: CASE; CONSOLE; FRONT; STEALTH; 93T; JAP 0K58-01273-0003 (JAP only) 0K58-01273-0003 (ENG) TAPE: ADHESIVE 0K39-01044-0000...
  • Page 6: Uprights & Handrails

    Uprights & Handrails Handrail Mounting Screw (4) Console Mounting 0017-00101-1774 Screw (4) 0017-00101-1773 Top LT Handrail Boot 0K58-01303-0002 Upright, Plug (2) 0K58-01305-0002 Upright, LT AK58-00311-0004 Upright Tube Cap (2) 0K58-01302-0000 Upright Tube Cap Screw (2) 0017-00101-1772 Bottom RT Handrail Boot 0K58-01304-0001 Bottom LT Handrail Boot...
  • Page 7: Ergo-Bar W/Hr Assy- Ak60-00147-0000

    ERGO-BAR W/HR ASSY– AK60-00147-0000 COVER: I/R LENS SENSOR 0K58-01103-0000 ERGO-BAR OVERMOLD ASSY: PURCH. D AK58-00376-0000 Heart Rate Sensor Kit KIT: SERV; MFG; ELECTRODES; LARGE GK20-00002-0005 S/N TTW100000 and up 8-16X18 PHL PAN PLT ST BO B 0017-00101-0824 GASKET: ERGOBAR 0K58-01347-0000...
  • Page 8: Rear Endcaps & Cup Holders

    Rear End Caps & up Holders CUP-COVER ASSY, LT AK58-00247-0002 ENDCAP: REAR 0K58-01268-0000 Qty needed ( 4 ) 10-16X 8 PHL PAN B ST ZS B 0017-00101-1772 ENDCAP: REAR 0K58-01268-0000 S/N TTW100000 and up CUP-COVER ASSY, RT AK58-00247-0001...
  • Page 9: Motor Cover, Front Cover, Endcaps & Tinsel

    ARCTIC SILVER 93Ti Motor Cover, Front Cover, Front End Caps & Tinsel ENDCAP: FRONT 0K58-01267-0000 FRONT-PANEL W/MEDALLION ASSY AK58-00272-0000 10-32x10 PHL PAN MS ST ZS B ( 4 ) 0017-00101-1771 RAIL: ANTI-SLIP; STEALTH-GREY 0K58-01376-0000 SPRING: EXTENSION; TINSEL 0017-00009-0901 GUARD-ASSY: MFG; RT;...
  • Page 10: On-Off Switch, Access Plate & Grommets

    ARCTIC SILVER 93Ti On-Off Switch, Access Plate & Grommets GROMMET: PLASTI; . 130/.005 S/C#13-B ( 4 ) 0017-00042-0326 CLIP: WIRE; PUSH- MTG; 3/4"; S/C#80-B 0017-00042-0840 SWITCH: ROCKER; 22A DPST 0017-00032-0198 ACCESS-PLATE ASSY AK58-00329-0000 FRONT VIEW Ink transfer decal can not be replaced in the field, it can only be touched up.
  • Page 11: Belt, Deck & Rear Roller

    FL-D ST ZN B (8) 0017-00104-0072 Rear Roller Adjusting Bolt ( 2 ) 3/8 -16X48 HEX SOC L CS ST SS B 0017-00101-1880 LBL: BELT-LIMIT; LT. M051-00K58-A101 DECK: TREADMILL; WAXLESS 0K58-01091-0002 S/N TTW100000 and up LBL: CAUTION; HI-VOLT;ENG+FRN B M051-00K58-A014 LBL: BELT-LIMIT; RT.
  • Page 12: Lift Frame, Lift Motor & Iec Receptacle

    ARCTIC SILVER 93Ti Lift Frame , Lift Motor & IEC Receptacle Line-Cord Frame Screws 0017-00101-1723 Lift Frame End Cap (4) 0017-00042-1076 Line Cord Clip 0017-00042-0840 Wheel (2) 0K58-01071-0000 Phillips Screw (2) 0017-00101-1612 Washer (2) 0017-00104-0189 Hex Screw (2) 0017-00101-1777 Flat Washer (2) 0017-00104-0259 Bronze Sleeve (2) 0K58-01089-0000...
  • Page 13: Idler Arm Assembly

    ARCTIC SILVER 93Ti Idler Arm Assy. Anti Static Brush 0K58-01263-0001 Tinsel Bracket Screw(2) 0017-00101-1193 Grommet 0017-00042-0326 Drive Belt 0K58-01114-0000 Idler Pulley 0K26-01731-0000 Threaded Idler Shaft 0K58-01084-0002 Lock Nut: Idler 0017-00103-0324 Motor Pulley Idler Arm Assembly 0K58-01057-0001 AK58-00053-0002 Allen Screw 0017-00101-0333 Wire Clamp Limit Switch 0017-00042-1072...
  • Page 14: Leg Leveler Assembly

    Leg Leveler Assembly – AK58-00370-0000 Flat Washer (4) 0017-00104-0190 Lock Washer (4) 0017-00104-0333 Hex Nut (4) 0017-00101-1652 S/N TTW100000 and up Bracket Leveler 0K58-01083-0000 Pivot Pin 0K58-01098-0000 Stop Nut 0K58-01099-0000 Leveling Foot 0K58-01110-0000...
  • Page 15: Front Roller Assembly

    Front Roller Assy.– AK58-00066-0000 Polley V Pulley 8” 0K58-01105-0000 Lock Washer 0017-00104-0005 Hex Bolt 0017-00101-1632 Mounting Bolt 0017-00101-0974 Flat Washer 0017-00104-0043 Flat Washer 0017-00104-0330 S/N TTW100000 and up ROLLER: FRONT; 3.5" 0K58-01001-0001...
  • Page 16: Drive Motor Assembly - 93T-0100-07 Only

    ARCTIC SILVER 93Ti Drive Motor Assembly for 93T-0100-08 only Poly-V Pulley 0K58-01057-0001 Locking Nut (4) 0017-00103-0027 Washer (4) 0017-00104-0409 Insulating Shoulder Washer (4) 0K58-01255-0000 93T-0100-08 Uses above Drive Motor Motor w/Caution Label AK58-00171-0001 Slotted Hex Screw (2) 0017-00101-0975 Insulating Pad (2) 0K58-01256-0001 Please note: Components only...
  • Page 17: Drive Motor Assembly - All Other Models

    ARCTIC SILVER 93Ti Drive Motor Assembly Key is part of Drive Motor only, can not get it separate. Set Screw(2) 0017-00101-0333 Poly-V Pulley 0K58-01057-0001 Locking Nut (4) 0017-00103-0027 Washer (4) 0017-00104-0409 Insulating Shoulder Washer (4) 0K58-01255-0000 Insulating Pad (2) 0K58-01256-0001 Please note: This Drive Motor set-up is to be used on the following Models Only 93T-0101-08...
  • Page 18: Wax/Lift Assembly For - 93T-0100-07 Only

    ARCTIC SILVER 93Ti Wax/Lift Assembly For - 93T-0100-08 ONLY Pin Collar Spacer (3) 0017-00042-1070 Wax Lift Mounting Screw (3) 0017-00101-1641 Wax/Lift PCB A084-92261-A001 93T-0100-08 ENG/ENG 120/60 DOM UNITS Spacer (3) Locking Nut (3) 0017-00042-1149 0017-00103-0052 Mounting Bracket 0K58-01316-0000 PLEASE NOTE: This is only for 93T-XXXX-08 S/N TTW100000 and up...
  • Page 19: Arctic Silver 93Ti 93T-Xxxx

    ARCTIC SILVER 93Ti 93T-XXXX-08 Motor Controller Assy. – 93T-0100-08 ONLY S/N TTW100000 and up PLEASE NOTE: This Motor Controller is only used on 93T-0100-08 93T ENG/ENG 120/60 DOM UNITS AK60-00171-0000 MTR-CNTRL ASSY: MFG; W/O FERRITE; 100-120; S/C-C...
  • Page 20: Dsp-Controller Assembly - All Other Models

    ARCTIC SILVER 93Ti DSP-Controller Assy. VOLTAGE PART NUMBER 100-120 GK58-00002-0118 200-240 GK58-00002-0120 – ALL OTHER MODELS KIT: SERV; MFG; DSP CONTROLLER 100-120; LED KIT: SERV; MFG; DSP CONTROLLER 200-240; LED 93T-XXXX-08 S/N TTW100000 and up PART DESCRIPTION...
  • Page 21: Line-Cords & Line-Cord Options

    ARCTIC SILVER 93Ti Line-Cords & Line-Cord Options MODEL # MODEL DESCRIPTION 93T-0100-08 93T ENG/ENG 120/60 DOM 93T-0300-08 93T FRN/MET 120/60 DOM 93T-0400-08 93T SPN/MET 120/60 DOM 93T-0800-08 93T POR/MET 120/60 DOM 93T-0103-08 93T ENG+MET 220/60 DOM 93T-0105-08 93T ENG+MET 100/50 DOM 93T-0106-08 93T ENG+MET 200/50 DOM 93T-0705-08...
  • Page 22: Cables For Units Between 0100 - 0104

    ARCTIC SILVER 93Ti Cables for Units Between 0100 - 0104 PART NUMBER 0017-00003-0626 CIRCUIT-BREAKER: 2A S/C#18-D 0017-00003-0898 FILTER: LINE; 10-AMP 4-SHT C 0017-00003-0950 CIRCUIT-BREAKER: 4A S/C#18-D 0017-00003-1015 FILTER: LINE; 20A AK58-00030-0000 CBL-ASSY: EXT FRAME TAG MEM. C AK58-00031-0000 CBL-ASSY: SIDE-CONSOLE AK58-00032-0000 CBL-ASSY: USER SENSE PROX.
  • Page 23: Cables For Units Between 0105 - 0300

    ARCTIC SILVER 93Ti Cables for Units Between 0105 - 0300 PART NUMBER 0017-00003-0626 CIRCUIT-BREAKER: 2A S/C#18-D 0017-00003-0898 FILTER: LINE; 10-AMP 4-SHT C 0017-00003-0950 CIRCUIT-BREAKER: 4A S/C#18-D 0017-00003-1015 FILTER: LINE; 20A AK58-00030-0000 CBL-ASSY: EXT FRAME TAG MEM. C AK58-00031-0000 CBL-ASSY: SIDE-CONSOLE AK58-00032-0000 CBL-ASSY: USER SENSE PROX.
  • Page 24: Cables For Units Between 0301 - 0601

    ARCTIC SILVER 93Ti Cables for Units Between 0301 - 0601 PART NUMBER 0017-00003-0626 CIRCUIT-BREAKER: 2A S/C#18-D 0017-00003-0898 FILTER: LINE; 10-AMP 4-SHT C 0017-00003-0950 CIRCUIT-BREAKER: 4A S/C#18-D 0017-00003-1015 FILTER: LINE; 20A AK58-00030-0000 CBL-ASSY: EXT FRAME TAG MEM. C AK58-00031-0000 CBL-ASSY: SIDE-CONSOLE AK58-00032-0000 CBL-ASSY: USER SENSE PROX.
  • Page 25: Cables For Units Between 0705 - 1601

    ARCTIC SILVER 93Ti Cables for Units Between 0705 - 1601 PART NUMBER 0017-00003-0626 CIRCUIT-BREAKER: 2A S/C#18-D 0017-00003-0898 FILTER: LINE; 10-AMP 4-SHT C 0017-00003-0950 CIRCUIT-BREAKER: 4A S/C#18-D 0017-00003-1015 FILTER: LINE; 20A AK32-00020-0002 CBL-ASSY: COAX; 120" AK32-00078-0001 CBL-ASSY: PWR EXT; 120" S/C-C AK58-00030-0000 CBL-ASSY: EXT FRAME TAG MEM.
