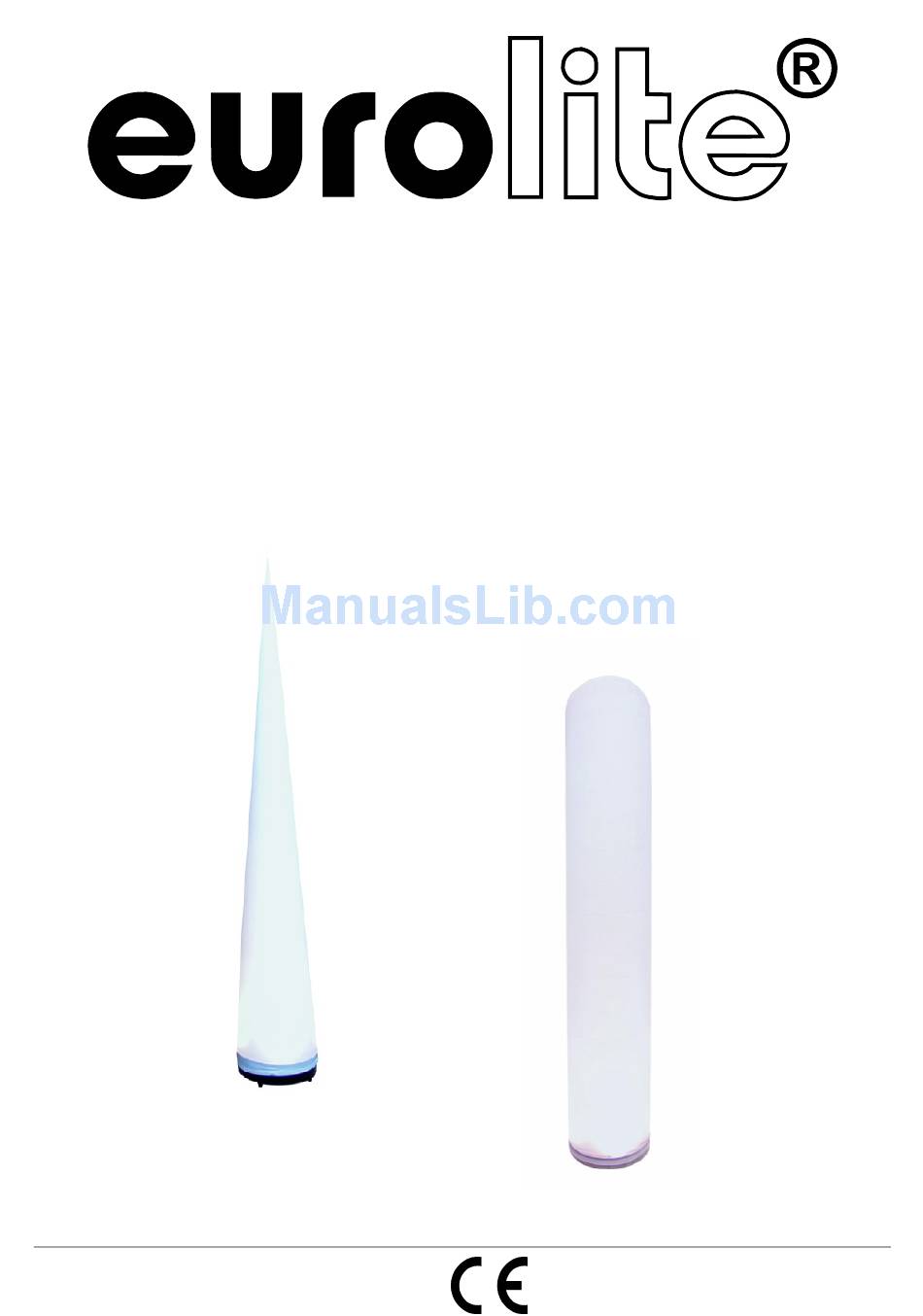

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL AC-300 DMX LED/RGB Base Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51116121 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/20 00062123.DOC, Version 1.1... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für ein EUROLITE AC-300 DMX LED/RGB Base entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde.
-
Page 5: Bestimmungsgemässe Verwendung
Bei der ersten Inbetriebnahme kann es zu Rauch- und Geruchserzeugung kommen. Hierbei handelt es sich nicht um eine Störung des Gerätes. Achtung: Gerät niemals während des Betriebes berühren! Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da anson- sten die Lebensdauer der Lampe erheblich reduziert werden würde. -
Page 6: Gerätebeschreibung
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung! Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. -
Page 7: Inbetriebnahme
INBETRIEBNAHME Installieren Sie das Gerät an einem Ort außerhalb des Publikumbereichs. Montage Stellen Sie den AC-300 DMX LED/RGB Base nur auf kratzunempfindliche Oberflächen. Das Gerät ist ausschließlich zur stehenden Montage vorgesehen. DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. -
Page 8: Anschluss Ans Netz
- STAND ALONE-MODE • Einstellung der festen Farben • Interne Programme - DMX MODE STAND ALONE-MODUS Der AC-300 DMX LED/RGB Base lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu das Gerät vom Controller. 8/20 00062123.DOC, Version 1.1... -
Page 9: Control Board
Adresse über die UP oder DOWN Tasten auswählen. Einstellung der DMX-Startadresse Modus: Wert: 001 - 512 Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den AC-300 DMX LED/RGB Base über Ihren Controller ansteuern. 9/20 00062123.DOC, Version 1.1... -
Page 10: Auswählen Eines Dmx Kanal Modus Mit 3- Oder 5-Kanal Belegung
Achtung: Am letzten Gerät muss die DMX-Leitung durch einen 120 Widerstand abgeschlossen werden damit die Geräte korrekt funktionieren. Auswählen eines DMX Kanal Modus mit 3- oder 5-Kanal Belegung Das Gerät verfügt über 2 verschiedene DMX-Modi. Über das Control Board können Sie den DMX Modus definieren. -
Page 11: Sicherungswechsel
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Service- arbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! Sicherungswechsel Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt... -
Page 12: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE AC-300 DMX LED/RGB Base. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 13 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.
-
Page 14: Operating Determinations
HEALTH HAZARD! Never look directly into the light source, as sensitive persons may suffer an epileptic shock (especially meant for epileptics)! Keep away children and amateurs! Never leave this device running unattended. OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. -
Page 15: Description Of The Device
(4) DMX IN (5) DMX OUT INSTALLATION Install the device out of the public area. Mounting Only install the AC-300 DMX LED/RGB Base on scratch resistant surfaces. This device is constructed for a standing installation only. 15/20 00062123.DOC, Version 1.1... -
Page 16: Dmx512 Control
DMX512 control The wires must not come into contact with each other, otherwise the devices will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX cable and 3-pin XLR plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Page 17: Operation
Before starting operation make sure that the cloth cannot be drawn into the intake of the ventilation fan. After you connected the effect to the mains, the AC-300 DMX LED/RGB Base starts running. The LED display lights up and you can choose the desired settings. -
Page 18: Internal Programs
Mode: Value: 001 - 512 Controlling: After having addressed the AC-300 DMX LED/RGB Base, you may now start operating it via your lighting controller. Note: It’s necessary to insert the XLR termination plug with 120 in the last lighting in the link in order to ensure proper transmission on the DMX data link. -
Page 19: Dmx-Protocol
DMX-protocol 5 Channel Mode Channel: Value: Function: 000 – 255 Red (0 – 100%) Channel: Value: Function: 000 – 255 Green (0 – 100%) Channel: Value: Function: 000 – 255 Blue (0 – 100%) Channel: Value: Function: 000 – 255 Dimmer (0 –... -
Page 20: Technical Specifications
Should you need any spare parts, please use genuine parts. If the power supply cable of this device becomes damaged, it has to be replaced by authorized dealers only in order to avoid hazards. Should you have further questions, please contact your dealer. TECHNICAL SPECIFICATIONS Power supply: 230 V AC, 50 Hz ~...
