Moving Head Club Spot LED
SG CLSPOT
MANUALE UTENTE
USER MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SG CLSPOT and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for PROEL SG CLSPOT

Summary of Contents for PROEL SG CLSPOT

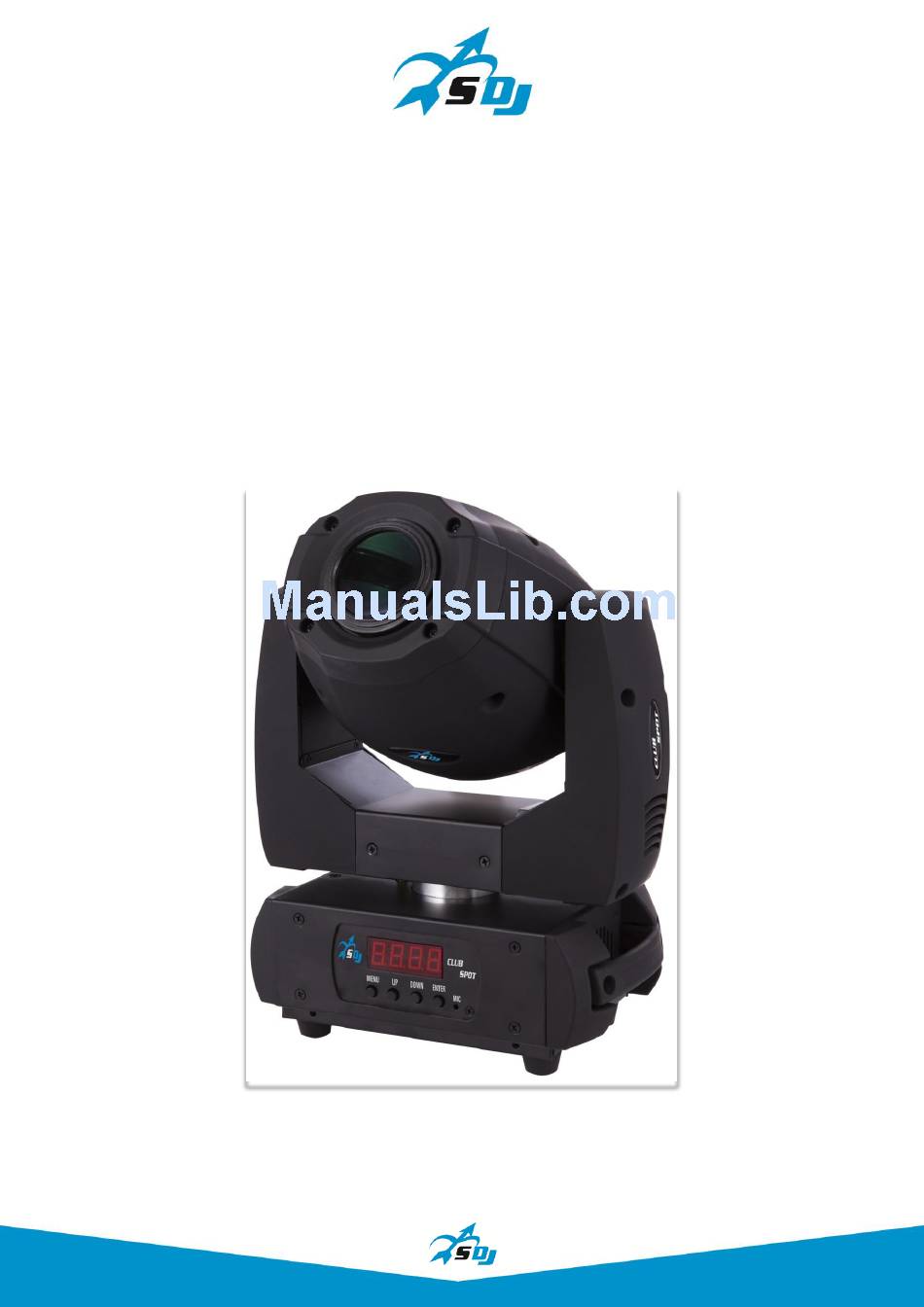

  • Page 1 Moving Head Club Spot LED SG CLSPOT MANUALE UTENTE USER MANUAL...

  • Page 2: Table Of Contents

    Rev. 01-01/15 INDICE: 1. INTRODUZIONE p. 3 2. ISTRUZIONI DI SICUREZZA p. 4 3. APERTURA CONFEZIONE E CONTROLLO p. 6 4. INSTALLAZIONE ED ACCENSIONE p. 7 5. ISTRUZIONI PER L'USO p. 9 6. MANUTENZIONE p. 12 7. SPECIFICHE TECNICHE p. 13 INDEX: 1.

  • Page 3: Introduzione

    PROEL. PROEL si riserva il diritto di apportare senza preavviso cambiamenti e modifiche estetiche, funzionali o di design a ciascun proprio prodotto.

  • Page 4: Istruzioni Di Sicurezza

    Si prega di contattare un distributore PROEL per ricevere assistenza riguardo qualsiasi dubbio su come attivare l’apparecchiatura in modo sicuro. Rivolgersi ad un tecnico qualificato per qualsiasi operazione di manutenzione non descritta nel presente manuale.
  • Page 5 Se il cavo di alimentazione esterno di questa apparecchiatura da illuminazione è danneggiato, deve essere sostituito con un cavo speciale, disponibile esclusivamente presso i rivenditori PROEL. Non attivare mai l’apparecchiatura con lenti e/o coperture mancanti o danneggiate. In caso di non utilizzo, si consiglia di scollegare il proiettore dalla rete elettrica .

  • Page 6: Apertura Confezione E Controllo

    Controllare che la scatola contenga i seguenti articoli: N° 1 SG CLSPOT N° 1 Staffa di supporto N° 1 Cavo di alimentazione N°...

  • Page 7: Installazione Ed Accensione

    4. - INSTALLAZIONE ED ACCENSIONE 4.1 - INSTALLAZIONE PRODOTTO - Non scuotere l'apparecchio. Evitare l'utilizzo di forza eccessiva durante le operazioni di installazione o fissaggio dell'unità. - L'unità può essere installata a pavimento in appoggio sugli appositi piedini in gomma, a parete, a soffitto o su truss.
  • Page 8 4.3 - COLLEGAMENTO ALLA CATENA DMX Utilizzare un cavo conforme alle specifiche EIA RS-485: bipolare intrecciato, schermato, 120Ohm di impedenza caratteristica e bassa capacità (PROEL DMXD – DMXD1). Non utilizzare cavo microfonico o altro cavo con caratteristiche diverse da quelle specificate.

  • Page 9: Istruzioni Per L'uso

    5. – ISTRUZIONI PER L’USO 5.1 – MAPPA DEL MENU’ VALU A001 … A512 Indirizzo DMX ADDR SLAV ON/OFF Modalità Slave ALON (AU-A) Modalità Automatica MODE AUTO IP1 – 8 MAST (AU-M) Modalità Automatica Master ALON (SO-A) Modalità Sound SOUN IP1 –...
  • Page 10 5.3 – MODALITA' DMX Modalità 11 canali Canale Valore Funzione 000 – 255 000 – 255 Tilt 000 – 225 Velocità PAN/TILT da min a max 226 - 235 Blackout durante movimento PAN/TILT 236 – 245 Blackout durante movimento ruota colori/gobo 246 –...
  • Page 11 085 – 087 Reset PAN/TILT 088 – 090 Reset ruota colori 091 – 093 Reset ruota gobo 094 – 096 Reset motori dimmer/shutter 097 - 099 Nessuna funzione 100 – 239 7 Modalità automatiche 240 – 255 Modalità sound Modalità 13 canali Canale Valore Funzione...

  • Page 12: Manutenzione

    224 – 255 Shutter aperto 000 – 255 Dimmer 000 – 255 Focus 000 – 005 Nessun prisma 006 – 127 Prisma 128 – 255 Rotazione prisma da lento a veloce 000 – 079 Nessuna funzione 080 – 084 Reset tutti i motori 085 –...

  • Page 13: Specifiche Tecniche

    - SPECIFICHE TECNICHE  Alimentazione: 100-240V, 50/60HZ  LED: 1x72W  Angolo PAN regolabile: 360° - 540° - 630  Angolo TILT: 90° - 180° - 270°  Potenza assorbita: 100W  Modalità operative: Auto, Sound active, Master/slave, DMX512  Regolazione elettronica della luminosità 0-100% ...

  • Page 14: Introduction

    PROEL. PROEL reserves the right to make, without notice, any aesthetical, functional or design changes or modifications in everyone of its products. PROEL doesn't assume any responsibility for the use or application of the products here described.

  • Page 15: Safety Instructions

    Contact a qualified technician for any maintenance work not described in this manual. Do not modify the fixture or install accessories and upgrade kits that are not the Proel original ones. People involved in the installation and maintenance of the device must:...
  • Page 16 If the external power cord of this light is damaged, it must be replaced with a special cord exclusively available from Your PROEL dealer. Never operate the equipment with lenses and / or covers missing or damaged.

  • Page 17: Opening And Control

    Verify that the box contains the following items: N° 1 SG CLSPOT N° 1 Bracket N° 1 Power cord N°...

  • Page 18: Installation And Switch On

    4. - INSTALLATION AND SWITCH ON 4.1 - PRODUCT INSTALLATION - Do not shake the device. Avoid the use of too much force during installation or unit fixing. - The unit can be installed on the floor resting on the rubber feet, on the wall, ceiling or on a truss.
  • Page 19 4.3 – CONNECTION TO THE DMX CHAIN Use a cable conforming to specifications EIA RS-485: pole twisted, shielded, 120Ohm characteristic impedance and low capacity (PROEL DMXD – DMXD1). Do not use microphone cable or other cable with different characteristics than those specified.

  • Page 20: Setup

    5. - SETUP 5.1 – MENU VALU A001 … A512 DMX Address set ADDR SLAV ON/OFF Slave Mode ALON (AU-A) Auto Mode MODE AUTO IP1 – 8 MAST (AU-M) Master Auto Mode ALON (SO-A) Sound Mode SOUN IP1 – 8 ALON (SO-M) Master Sound Mode M00 …...
  • Page 21 5.3 – DMX MODE 11 Channels mode Channel Value Function 000 – 255 000 – 255 Tilt 000 – 225 PAN/TILT speed from min to max 226 - 235 Blackout during PAN/TILT movement 236 – 245 Blackout during color/gobo wheels movement 246 –...
  • Page 22 000 – 079 No function 080 – 084 All motors reset 085 – 087 PAN/TILT reset 088 – 090 Color wheel motor reset 091 – 093 Gobo wheel motor reset 094 – 096 Dimmer/shutter motor reset 097 - 099 No function 100 –...

  • Page 23: Maintenance

    128 – 159 Pulse effect from slow to fast 160 – 191 Shutter open 192 – 223 Random strobe effect from slow to fast 224 – 255 Shutter open 000 – 255 Dimmer 000 – 255 Focus 000 – 005 No prism 006 –...

  • Page 24: Technical Specifications

    7. - TECHNICAL SPECIFICATIONS  Power Supply: 100-240V, 50/60HZ  LED: 1x72W  PAN Angle: 360° - 540° - 630°  TILT Angle: 90° - 180° - 270°  Power conumption: 100W  Operation Mode: Auto, Sound active, Master/slave, DMX512 ...
  • Page 28 Proel S.p.A. Via alla Ruenia 37/43 64027 Sant'Omero (TE) ITALY Tel. +39 0861 81241 Fax. +39 0861 887862 Mail: info@proel.com Web: www.proel.com...
