Summary of Contents for PROEL Moving Head Led

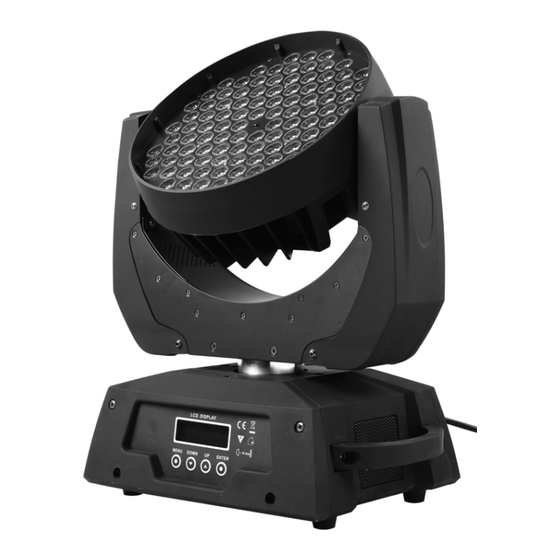

- Page 1 Moving Head Led PLLEDMLKITGM MANUALE UTENTE USER MANUAL Rev. 01-11/11...
-
Page 2: Table Of Contents
Indice 1. Introduzione 1.1 Contenuto della confezione 1.2 Istruzioni per l’apertura dell’imballo 1.3 Alimentazione 1.4 Istruzioni di sicurezza 2. Introduction 2.1 Caratteristiche 2.2 Canali DMX 3. Setup 3.1 Sostituzione fusibile 3.2 Collegamento di più apparecchi 3.3 Conversione tra un connettore 3 poli e 5 poli 3.4 Creazione di una catena DMX 3.5 Collegamento Master Slave 3.6 Installazione... - Page 3 Table of contents 1. Preface 1.1 Packing list 1.2 Unpacking instructions 1.3 AC Power 1.4 Safety instructions 2. Introduction 2.1 Features 2.2 DMX channel 3. Setup 3.1 Fuse replacement 3.2 Fixture linking 3.3 3-Pin to 5-Pin conversion chart 3.4 Setting up a DMX serial data link 3.5 Master/Slave fixture linking 3.6 orientation 4.
-
Page 4: Introduzione
1. Introduzione 1.1 Contenuto della confezione Proiettore Alimentazione Manuale d’uso 1.2 Istruzioni per l’apertura dell’imballo Appena ricevuto il prodotto, rimuovere l’imballo e controllare il contenuto assicurandosi che tutto sia presente all’interno e che sia in buone condizioni. Informare il venditore o il corriere se alcune parti sono danneggiate o se il cartone presenta segni di manomissione. -
Page 5: Introduction
sempre le maniglie di trasporto. Massima temperatura ambiente (Ta): 40°C(104°F). Non utilizzare mai l'apparecchio con una temperatura superiore a quella indicata. Nel caso in cui il proiettore presenta problemi di funzionamento, spegnerlo immediatamente. Non tentare mai di riparare da soli; riparazioni effettuate da personale non qualificato possono danneggiare ulteriormente il proiettore. -
Page 6: Setup
3. Set up Disconnettere l’alimentazione prima di sostituire il fusibile. Rimpiazzare sempre con un fusibile dalle stesse caratteristiche. Alimentazione: prima di collegare l’apparecchio assicurarsi che l’alimentazione del luogo sia adeguata a quanto riportato sull’apparecchio. 3.1 Sostituzione fusibile Con un cacciavite piatto rimuovere il fusibile danneggiato e rimpiazzarlo con uno identico. -
Page 7: Collegamento Master Slave
3.5 Collegamento Master/Slave 1. Connettere il connettore maschio a tre poli all'uscita femmina a tre poli sull'apparecchio 2. Connettere la terminazione del cavo femmina a tre poli all'ingresso dell'apparecchio successivo (connettore maschio). Procedere allo stesso modo con gli apparecchi successivi. 3.6 Installazione questo apparecchio può... -
Page 8: Canali Dmx
4.4 Canali DMX Canale Valore Funzione Dimmer 0-255 0-100% dimmer Rosso 0-255 0-100% Rosso Verde 0-255 0-100% Verde 0-255 0-100% Blu Bianco 0-255 0-100% Bianco Strobo Nessuna funzione 3-125 Strobo random 126-255 Strobo pulsante Cambio colori Nessuna funzione 3-255 Cambio colori con velocità crescente Macro colori Nessuna funzione 3-41... -
Page 9: Caratteristiche Tecniche
5. Caratteristiche tecniche Alimentazione 100-240V - 50/60Hz 108x3W R24 G28 B28 W28 630° 270° Tilt Max temperatura ambiente 40°C (104°F) Connessioni DMX Connettori XLR 3 poli Dimensioni 210 ×300×430mm(L×P×A) 7.8kg Peso... -
Page 10: Preface
1. Preface 1.1 Packing list Product name quantity moving head light 1 pcs Power -line 1 base User manual 1pcs 1.2 Unpacking instructions On receiving a fixture, carefully unpack the carton, check the contents to ensure that all parts are presented, and have been received in a good condition. Notify the shipper immediately and retain packing material for inspection if any parts appear damaged from shipping or the carton itself shows, sign of mishandling. -
Page 11: Introduction
In the event of a serious operating problem, stop using the unit immediately. Never try to repair the unit by yourself. Repairs carried out by unskilled people can lead to damage or malfunction. Please contact the nearest authorized technical assistance center. Always use the same type spare parts. -
Page 12: Fixture Linking
3.2 Fixture linking You will need a serial data link to run light show of one or more fixtures using a DMX- 512 controller or to run synchronized on two or more fixtures set to a master/slave operating mode. The combined number of channels required by all the fixtures on a serial data link determines the number of fixtures the data link can support. -
Page 13: Master/Slave Fixture Linking
3.5 Master/Slave fixture linking 1.Connect the (male) 3 pin connector side of the DMX cable to the output (female)3pin connector of the first fixture. 2.Connect the end of the cable coming from the first fixture which will have a (female)3 pin connector to the input connector of the next fixture consisting of a (male) 3 pin connector. -
Page 14: Dmx Mode
4.3 DMX mode This mode allows the until to be controlled by any universal DMX controller. The default mode for the fixture is DMX, as follow. 4.4 DMX channel values Channel Value Function Dimmer 0-255 0-100% dimmer 0-255 0-100% Red Green 0-255 0-100% Green... -
Page 15: Technical Specifications
5. Technical specifications Voltage 100-240V 50/60Hz LEDs 108x3W R24 G28 B28 W28 630° 270° Tilt Tiptop environment temperature 104°F(40°C) 3pin XLR Date input/output Outside size 210 ×300×430mm(L×W×H) Weight 7.8kg... - Page 16 Proel S.p.A. Via alla Ruenia 37/43 64027 Sant'Omero (TE) ITALY Tel. +39 0861 81241 Fax. +39 0861 887862 Mail: info@proelgroup.com Web : www.proel.com...
