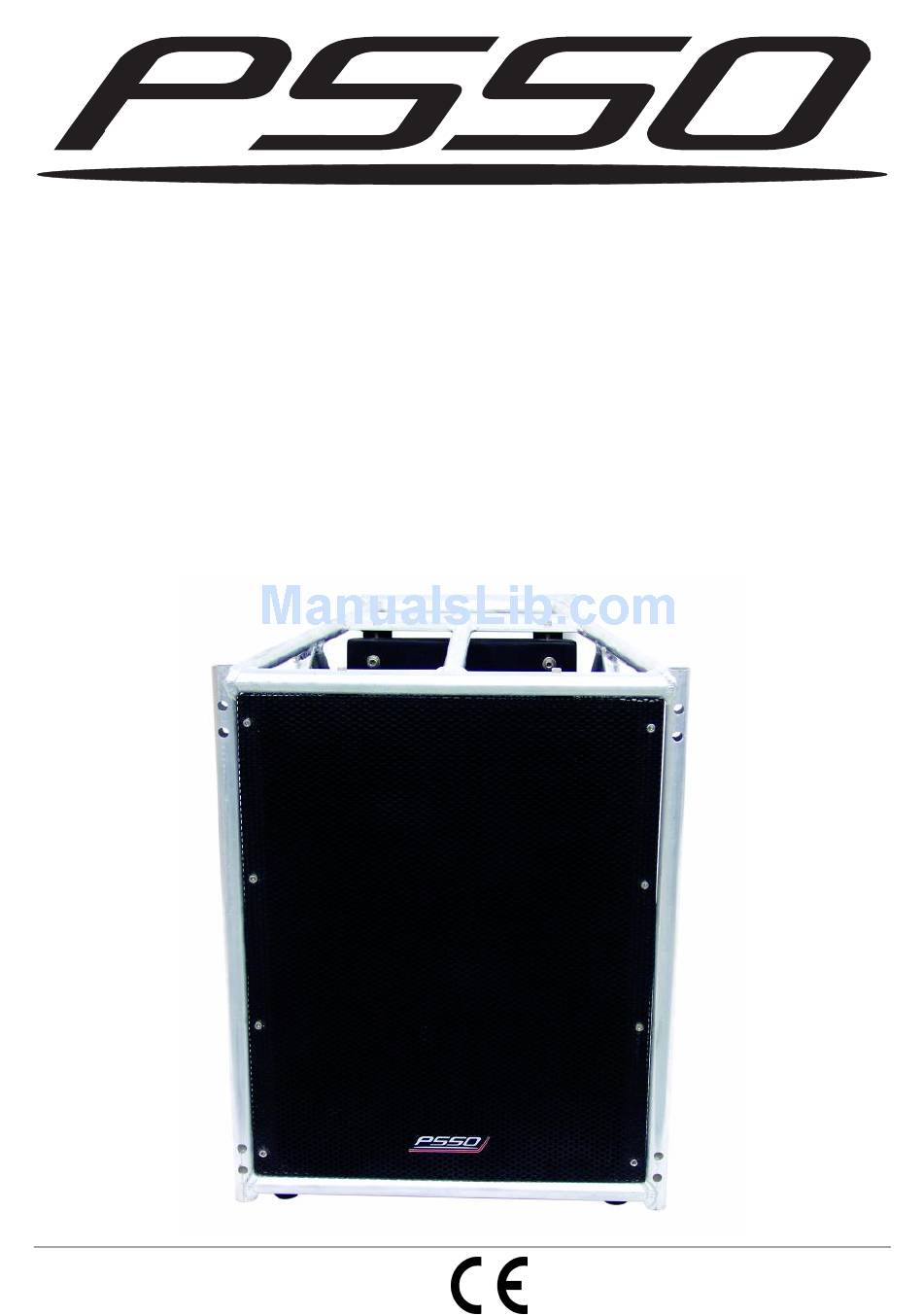

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL CLS-100T TOP CLS-100S SUB © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Page 2: Table Of Contents
This user manual is valid for the article number 11043010, 11043200 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.psso.de 2/22 00051986.DOC, Version 1.0... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für ein PSSO Topteil entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Page 4: Bestimmungsgemässe Verwendung
LEBENSGEFAHR! Eine herabstürzende Lautsprecherbox kann tödliche Unfälle verursachen. Alle Sicherheits- hinweise in dieser Bedienungsanleitung müssen unbedingt eingehalten werden. Bitte beachten Sie, dass Boxen durch Bassschläge und Vibrationen verrutschen können. Außerdem stellen unbeabsichtigte Stöße durch DJs, Musiker oder das Publikum ein erhöhtes Risiko dar. Deshalb muss die Box immer gegen Verrutschen gesichert oder der entsprechende Bereich abgesperrt werden. -
Page 5: Rechtliche Hinweise
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 5-fache Punktbelastung des Eigengewichtes der Installation aushalten kann (z. B. 20 kg Gewicht - 100 kg Punktbelastung). Die Montagehöhe der Lautsprecherbox darf ohne Absturzsicherung niemals 100 cm überschreiten. Bei Überkopfmontage (Montagehöhe >100 cm) muss die Lautsprecherbox immer mit einer Absturzsicherung (Sicherheitsfangseil) gesichert werden. -
Page 6: Kleine Hörkunde
Lärmbereich vor. Somit hat der Arbeitgeber Warnschilder aufzustellen und Gehörschutzmittel bereitzustellen. Die Arbeitnehmer haben diese zu benutzen. Bitte beachten Sie: PSSO haftet nicht für Schäden, die durch unsachgemäße Installation und übermäßige Lautstärken verursacht werden! Kleine Hörkunde Immer mehr junge Menschen leiden unter einem Hörverlust von 25 Dezibel und mehr, überwiegend... -
Page 7: Iinbetriebnahme
Rechnen Sie anhand der benötigten Menge Boxen und ihrer Gesamtimpedanz aus, wieviele Endstufen mit welcher Leistung und Impedanz in Abhängigkeit der Betriebsart Sie benötigen. Die folgenden Beschreibungen beziehen sich auf PSSO Endstufen. Sie können jedoch auch jede andere geeignete Endstufe einsetzen. -
Page 8: Anschlüsse Herstellen
Buchse schließen Sie das nächste Top an. Über die 2-poligen Buchsen schließen Sie die Subwoofer an. Zum Verriegeln einer Verbindung drehen Sie den Stecker nach rechts bis er einrastet. Zum Entriegeln drücken Sie die Entriegelungstaste und drehen den Stecker nach links. Belegung der Speakon-Buchsen: PSSO www.psso.de Professional Speaker-System PSSO... -
Page 9: Installation
Hinweise zur Verlegung von Audiokabeln • Gute Kabelführung verbessert die Klangqualität Ihres Systems enorm. Vermeiden Sie lange Kabelwege. • Behandeln Sie Kabel immer sorgfältig und schützen Sie sie beim Transport vor Beschädigung. • Verlegen Sie Kabel immer sauber und übersichtlich und schützen Sie sie vor Beschädigung. •... -
Page 10: Stacking
Besondere Belastungsspitzen wie Feedback (Mikrofonrückkopplung), ein starkes Bass-Brummen oder die „Schläge“ eines auf den Boden fallenden Mikrofones können die Lautsprecher in sehr kurzer Zeit zerstören und zu sofortigen Gehörschäden führen. Solche extreme Belastungsspitzen müssen vermieden werden. Es empfiehlt sich, geeignete Equalizer oder Compressoren/Limiter vorzuschalten. Stacking Lautsprecherboxen dürfen nur dann auf andere Lautsprecherboxen aufgestellt werden, wenn sie durch geeignete Maßnahmen (z. -
Page 11: Bedienung
BEDIENUNG Nachdem Sie Ihren Verstärker angeschlossen haben, drehen Sie die Lautstärkeregler gegen den Uhrzeigersinn bis zum Anschlag zurück. Schalten Sie erst alle Vorstufen und dann die Endstufe ein. Stellen Sie nun die gewünschte Lautstärke mit den Lautstärkereglern ein. Achtung! Achten Sie darauf, dass das Ausgangssignal nicht verzerrt, Ihre Lautsprecher können dadurch beschädigt werden. -
Page 12: Technische Daten
TECHNISCHE DATEN 11043010 PSSO CLS-100T 2-Wege Topteil, biamp MF Belastbarkeit nominal: 600 W RMS MF Belastbarkeit Program: 1200 W HF Belastbarkeit nominal: 100 W RMS HF Belastbarkeit Program: 200 W Komponenten: 2 x 25 cm Woofer (2 x 10"), 5 cm HF Treiber (2") mit Schwingspule Anschlüsse:... -
Page 13: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a PSSO top. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Page 14: Operating Determinations
DANGER TO LIFE! A crashing speaker system can cause deadly accidents. All safety instructions given in this manual must be observed. Please note that speaker systems could move due to bass-beats and vibrations. Furthermore, unintended pushes from DJs, musicians or the audience present further risk. This is why the speaker system must always be secured against moving or the respective area has to be blocked. -
Page 15: Legal Instructions
The speaker system must never be installed higher than 100 cm without secondary attachment. DANGER! This speaker system must never be installed on a wall-mounting because the secondary attachment cannot be fixed. Speaker systems may only be installed on top of other speaker systems if the systems are protected against slipping and flipping over (e.g. -
Page 16: Information On Hearing Loss
This is why the entrepreneur has to set up warning signs and provide hearing protectors. The staff has to use these. Please note: PSSO cannot be made liable for damages caused by incorrect installations and excessive noise levels! Information on hearing loss More and more young people suffer from hearing loss of 25 decibel or more, mainly caused by loud music from portable MP3 and CD players or discotheques. -
Page 17: Start-Up
Furthermore, you must define the operation mode for your system. If the power amplifier is to be used in stereo mode, the power is lower as in e.g. mono bridged mode. The following descriptions refer to PSSO power amplifiers. You may also use other appropriate power amplifiers. -
Page 18: Making The Connections
2-pole sockets. For locking a connection turn the plug to the right. For unlocking pull the unlock button and turn the plug to the left and pull it out of the socket. Connection of the Speakon sockets PSSO www.psso.de Professional Speaker-System... -
Page 19: Installation
Information on installing audio cables • A good cable run improves the sound quality remarkably. Avoid long cable runs. • Always treat cables carefully and protect them from damages during transportation. • Install cables always in a structured way and protect them from damage. •... -
Page 20: Stacking
Stacking Speaker systems may only be installed on top of other speaker systems if the systems are protected against slipping and flipping over (e.g. via appropriate aluminium connectors). Suspended installation DANGER! This speaker system must only be suspended by experienced and trained persons - Danger to Life due to crashing speaker systems! Trained persons are e.g. -
Page 21: Cleaning And Maintenance
In order to avoid damage, please reduce the volume immediately when distortions can be heard. When speakers are destroyed by overload, the guarantee becomes void. Always check the sound pressure level with a meter in order to keep to the threshold. If you want to switch off the system, switch off the amplifier first and then the pre-amplifiers in order to avoid acoustic shocks on the speakers. -
Page 22: Technical Specifications
TECHNICAL SPECIFICATIONS 11043010 PSSO CLS-100T 2-Way Top, Biamp MF rated power: 600 W RMS MF program power: 1200 W HF rated power: 100 W RMS HF program power: 200 W Components: 2x 25 cm woofer (10"), 5 cm HF driver (2") with voice coil Connections: 3x NEUTRIK®...
