Miller Maxstar 150 S Owner's Manual

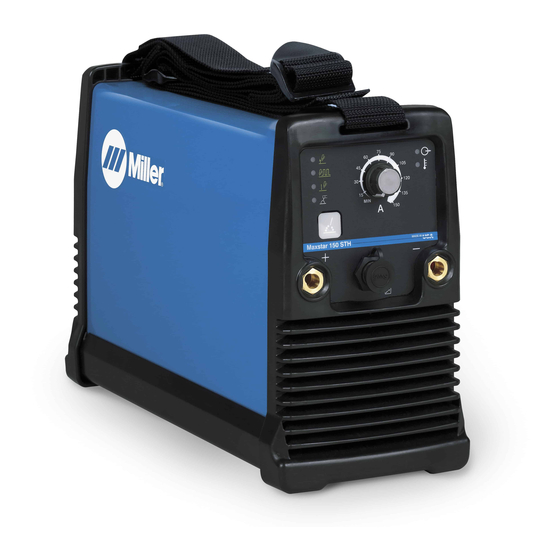

Miller maxstar 150 s; maxstar 150 stl; maxstar 150 sth welding machine
Hide thumbs Also See for Maxstar 150 S:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: Owner's Manual
Visit our website at
www.MillerWelds.com
Maxstar 150 S, STL, And STH
R
CE And Non-CE Models
OM-2242
208 580S
2008−11
Processes
Stick (SMAW) Welding
TIG (GTAW) Welding
Description
Arc Welding Power Source
With Auto-Linet
File: TIG (GTAW)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Maxstar 150 S and is the answer not in the manual?

Questions and answers

Related Manuals for Miller Maxstar 150 S

Summary of Contents for Miller Maxstar 150 S

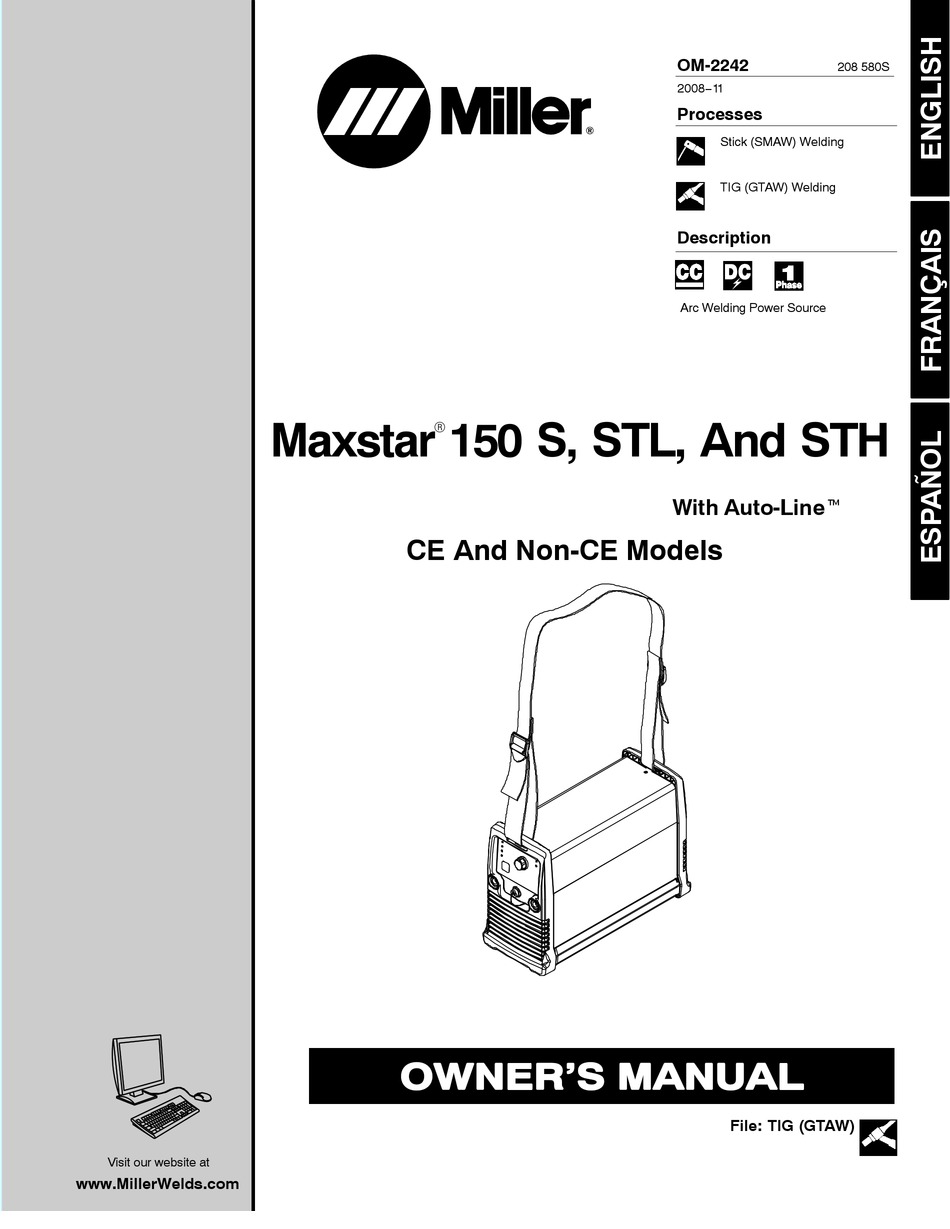

  • Page 1 OM-2242 208 580S 2008−11 Processes Stick (SMAW) Welding TIG (GTAW) Welding Description Arc Welding Power Source Maxstar 150 S, STL, And STH With Auto-Linet CE And Non-CE Models File: TIG (GTAW) Visit our website at www.MillerWelds.com...
