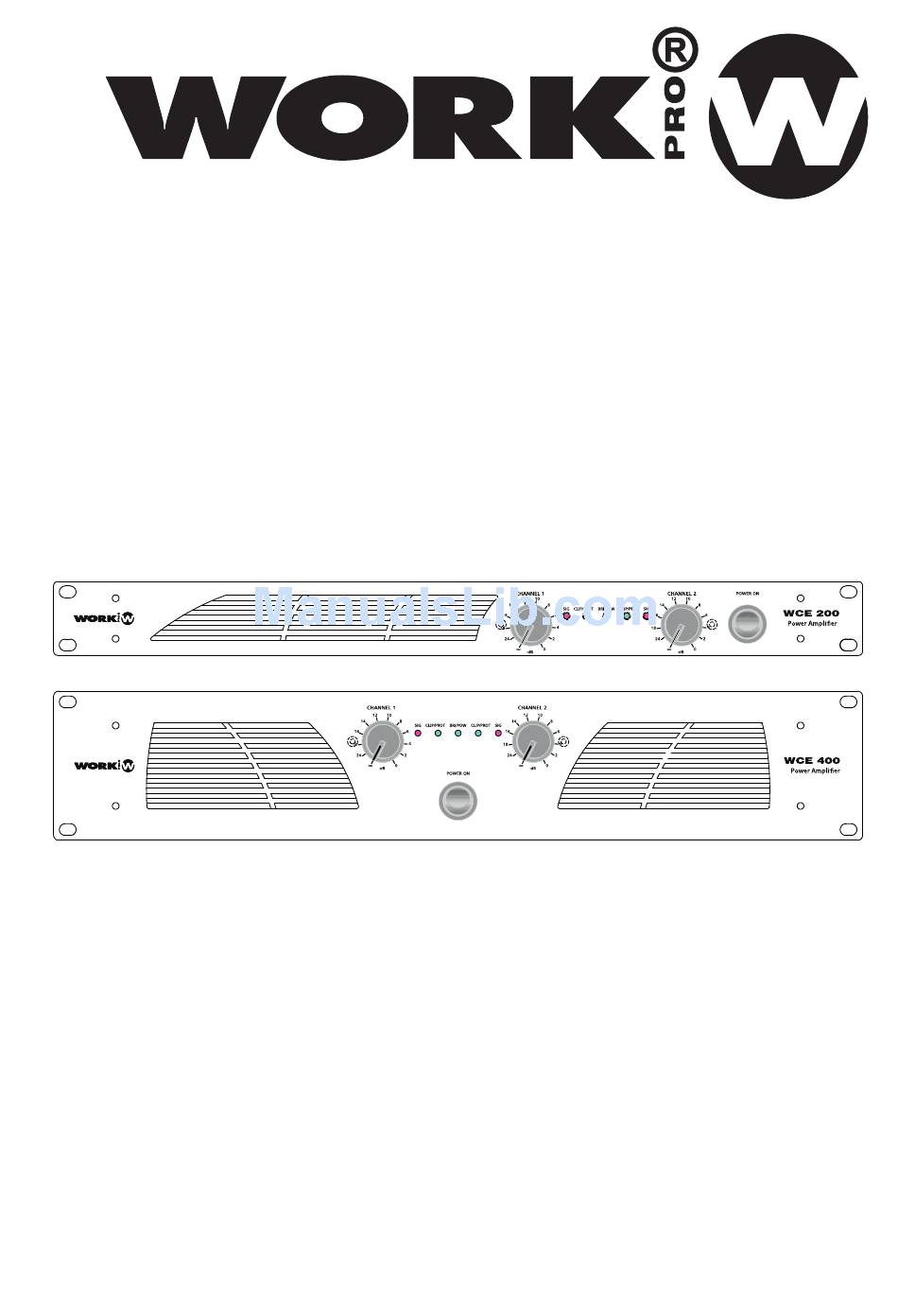

- Page 1 WCE 200 WCE 400 User Manual / Manual de Uso Rev 1.0...
-
Page 2: Gain Switch
The recycling of amterials will help to conserve natural resources. For more detailed information sabout recycling of this product, please contact your local city office, your household waste disposal service or the shop where you purchased the product. User Manual/Manual de Uso WCE 200/400... -
Page 3: Table Of Contents
1. Welcome 1.1 Unpacking 1.2 Features 2. Installation 2.1 Stereo 2.2 Mono 2.3 Required AC Mains 3. Operation 3.1 Precautions 3.2 Power Indicator 3.3 Protection Systems 3.3.1 Drive Protection 3.3.2 Signal Limiting Circuit 4. Specifications User Manual/Manual de Uso WCE 200/400... -
Page 4: Unpacking
Remember to save all packing materials in the unlikely event your unit should ever need to be returned to the factory for service of any kind. 1.2 Features ¡ Rugged, road-worthy professional power amplifier. E.I.A. Standard 19" (48.3cm) rack-mountable chassis. User Manual/Manual de Uso WCE 200/400... -
Page 5: Stereo
CAUTION: Never strap the two red output terminals together (in parallel). Never connect either red output terminal to chassis ground. IMPORTANT: The channel 2 level control will remain illuminated when operating in Parallel/Mono mode. User Manual/Manual de Uso WCE 200/400... -
Page 6: Required Ac Mains
If operating conditions are unreasonable, the patented circuitry proportionally limits the drive level to protect the output transistors, particularly in the case of elevated temperature. A thermal switch imbedded on the heat-sink protects the output device from overload. User Manual/Manual de Uso WCE 200/400... -
Page 7: Protection Systems
Load Impedance: Safe with all types of loads. Rated at 4 to 8 ohms in Stereo, 4 to 8ohms in Bridge-Mono and 4 to 8 ohms in Parallel-Mono mode. Required AC Mains: Current, frequency and voltage requirements are provided on each unit's back panel. WCE 200: (220/50Hz) 8 A of current. WCE 400: (220/50Hz) 10 A of current. - Page 8 0.7V 0.8V Frequencie response 20-20KHz < +/- 0.25dB < +/- 0.25dB Input connection Link connection Output connection Binding post Binding post Soft start Operating Voltage 185-245V 185-245V 483x277x44 483x277x89 Dimension/WxDxH/mm Net weight 3.7kg 4.5kg User Manual/Manual de Uso WCE 200/400...
- Page 9 EL reciclaje de materiales ayuda a conservar las reservas naturales. Para recibir más información, sobre el reciclaje de este producto, contacte con su ayuntamiento, su punto de recogida más cercano o el distribuidor donde adquirió el producto. User Manual/Manual de Uso WCE 200/400...
- Page 10 1.1 Desembalando la unidad 1.2 Características 2. Instalación 2.1 Estéreo 2.2 Mono 2.3 Alimentación AC requerida 3. Funcionamiento 3.1 Precauciones 3.2 Indicador de potencia 3.3 Protecciones 3.3.1 Drive Protection 3.3.2 Limitador de señal 4. Especificaciones User Manual/Manual de Uso WCE 200/400...
-
Page 11: Bienvenida
Recuerde conservar todos los materiales de embalaje para el hipotético caso en que sea necesario devolver la unidad. 1.2 Características - Robusto amplificador de potencia profesional en formato de 1 HU rack 19". User Manual/Manual de Uso WCE 200/400... -
Page 12: Instalación
PRECAUCION: Nunca puentee los 2 terminales rojos de salida. Nunca conecte el terminal rojo a masa o chasis. IMPORTANTE: El control de ganancia del canal 2 estará iluminado mientras la unidad funcione en modo Parallel. User Manual/Manual de Uso WCE 200/400... -
Page 13: Alimentación Ac Requerida
Si las condiciones de funcionamiento no son óptimas, la circuitería interna limita el nivel para proteger los transistores de salida, particularmente en caso de elevada temperatura. Un sensor térmico colocado en el radiador protege al dispositivo de sobrecargas. User Manual/Manual de Uso WCE 200/400... -
Page 14: Drive Protection
8 ohms en Bridge-Mono and 4 y 8 ohms en Parallel-Mono. Alimentación AC requerida: Los requerimientos de corriente, frecuencia y voltaje, son marcados en el panel trasero de cada unidad. WCE 200: (220/50Hz) 8 A de crriente WCE 400: (220/50Hz) - Page 15 Respuesta en frecuencia 20-20KHz < +/- 0.25dB < +/- 0.25dB Conexionado de entrada Conexionado Link Binding post Binding post Conexionado de salida Soft start Alimentación 185-245V 185-245V 483x277x44 483x277x89 Dimensiones /AnxPrxAl/ mm Peso 3.7kg 4.5kg User Manual/Manual de Uso WCE 200/400...
- Page 16 EQUIPSON, S.A. Avda. El Saler, 14 - Pol. Ind. L´Alteró 46460 - Silla (Valencia) Spain Tel. +34 96 121 63 01 Fax + 34 96 120 02 42 equipson@equipson.es www.equipson.es /...
