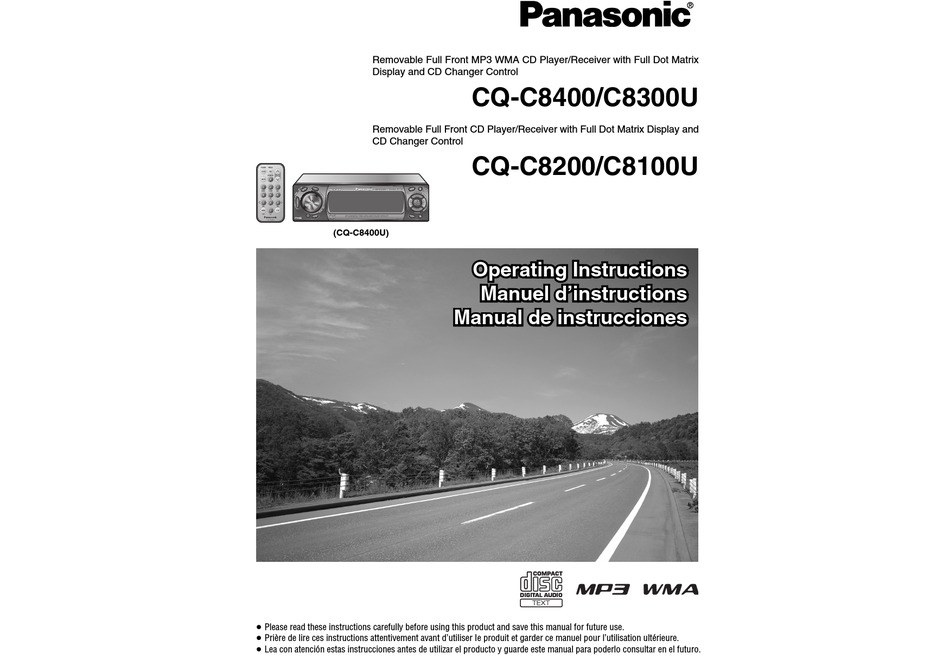

Panasonic CQ-C8400 Operating Instructions Manual

Removable full front mp3 wma cd player/receiver with full dot matrix display and cd changer control
Hide thumbs

Advertisement

Removable Full Front MP3 WMA CD Player/Receiver with Full Dot Matrix
Display and CD Changer Control
Removable Full Front CD Player/Receiver with Full Dot Matrix Display and
CD Changer Control
(CQ-C8400U)
≥ Please read these instructions carefully before using this product and save this manual for future use.
≥ Prière de lire ces instructions attentivement avant d'utiliser Ie produit et garder ce manuel pour l'utilisation ultérieure.
≥ Lea con atención estas instrucciones antes de utilizar el producto y guarde este manual para poderlo consultar en el futuro.
CQ-C8400/C8300U
CQ-C8200/C8100U
Operating Instructions
Operating Instructions
Manuel d'instructions
Manuel d'instructions
Manual de instrucciones
Manual de instrucciones

Advertisement

loading

  Also See for Panasonic CQ-C8400

  Related Manuals for Panasonic CQ-C8400

  Summary of Contents for Panasonic CQ-C8400

  • Page 1 Removable Full Front MP3 WMA CD Player/Receiver with Full Dot Matrix Display and CD Changer Control CQ-C8400/C8300U Removable Full Front CD Player/Receiver with Full Dot Matrix Display and CD Changer Control CQ-C8200/C8100U (CQ-C8400U) Operating Instructions Operating Instructions Manuel d’instructions Manuel d’instructions...
  • Page 2: Safety Information

    Safety Information Precautions Panasonic welcomes you to our ever growing family of electronic product owners. We know that this product will bring you many hours of enjoyment. Our reputation is built on precise electronic and When Driving WARNING: mechanical engineering, manufactured with carefully selected components and assembled by people...
  • Page 3 Consignes de sécurité Précautions à prendre Panasonic vous souhaite la bienvenue au sein du groupe sans cesse croissant de propriétaires de ses produits électroniques. Nous sommes convaincus que l’utilisation de cet appareil saura vous procurer de nombreuses Lorsque vous êtes au volant heures de divertissement.
  • Page 4: Features

    STUDIO”) designed to process the image data either by the main unit or the remote control unit. or images which can be found at the web site CQ-C8400U designated by Panasonic is required (page 50). CQ-C8300U CQ-C8200U Subwoofer (option) CQ-C8100U...
  • Page 5: Preparation

    Insert the battery holder back into its original position. Setting. Hours: Battery Notes ≥ Battery type: Panasonic lithium battery (CR2025) (included) ≥ Battery life: Approximately 6 months under 1 Press [%]. normal use (at room temperature) The hour display hilights.
  • Page 6 LPF (fi ltre passe-bas) STUDIO) conçue pour le traitement des données d’image ou CQ-C8400U CQ-C8400U uniquement. La commande s’effectue uniquement des images, disponible sur le site Web indiqué par Panasonic depuis la télécommande. Panneau avant à interrupteur électronique (page 102). CQ-C8300U CQ-C8300U uniquement.
  • Page 7 Remarques sur la pile 1 Appuyez sur [%]. L’affi chage de l’heure apparaît en surbrillance. ≥ Type de pile : Pile au lithium Panasonic (CR2025) 2 Appuyez sur ["] : Faire avancer (fournie) 3 Appuyez sur [#] : Faire reculer ≥...
  • Page 8: Table Of Contents

    MP3/WMA Specifi cations ............71 CD Changer Control ..........38 CD changer mode, disc selection, track selection, fast forward/fast reverse, scan play, disc scan play, CD changer selection, direct disc selection, random play/repeat play CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 9: General

    ≥ To display the demonstration again, press and ≥ The volume level can be set independently for hold [SOURCE] for more than 4 seconds when each source (for radio, one volume setting for turning power on. AM, one volume setting for all FMs). CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 10 ≥ After pressing [SQ] on the main unit, you ≥ “––:––” will appear before adjusting the clock on can also select a sound type by pressing the right corner of the mode display. the preset buttons [1] to [6]. Darker CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 11: Radio

    Direct Memory mode appears. Select a band (previous page). This is because radio Press [D·M] again to cancel. mode does not have Press ["] or [#]. any menu settings. Press [1] to [6]. CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 12: Before Disc Playback

    ≥ If no operation takes place within 20 seconds or (display) or [fl]. (Pause) (SET) ≥ Random, scan and repeat play are canceled once Car Audio so after the panel has opened, the panel will close [fl] is pressed. automatically. CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 13: Cd Player

    Select “CD”. lights. Select Default: OFF Car Audio ∫ REPEAT Cancel Note: ≥ Press [DISP] (display) to return to the regular mode. ≥ Press and hold [MENU] for more than 2 seconds to return to the regular mode. CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 14: Mp3/Wma Player

    Press and hold [5] (SCAN) again for more than cancel. displayed. 2 seconds to cancel. Note: ≥ To suspend direct selection, press [DISP] Note: (display). ≥ “NO TEXT”: Displays when there is no text. ≥ Random, scan and repeat play are canceled once [fl] is pressed. CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 15: Repeat Play

    Default: OFF ∫ REPEAT regular mode. ≥ Press and hold [MENU] for more than Cancel 2 seconds to return to the regular mode. Folder Repeat Play Repeat the current folder. lights. Default: OFF Select ∫ FOLDER REPEAT Cancel CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 16: Mp3/Wma

    December 2003. It has no warranty for countries. noise from the speaker damage, but also without the approval of copyright holder except reproducibility and displayability of MP3/WMA. damage your hearing. enjoying yourself personally. CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 17: Cd Changer Control

    Disc Selection Scan Play CD Changer Selection CD changer functions are designed for optional Panasonic CD changer unit. ["]: Next disc The fi rst 10 seconds of each track is played in Preparation: ≥ Connect the CD changer, and load a magazine [#]: Previous disc sequence.
  • Page 18 Default: OFF ∫ REPEAT regular mode. ≥ Press and hold [MENU] for more than Cancel 2 seconds to return to the regular mode. Disc Repeat Play Repeat the current disc. lights. Select Default: OFF ∫ DISC REPEAT Cancel CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 19: Audio Settings

    ≥ Even when the SQ presets are adjusted, the display setting (page 43) which appears when the settings are called remains unchanged. ≥ The SQ adjustment mode can be established also by pressing [SQ] for more than 2 seconds. CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 20 Setting range: 80 Hz/120 Hz/160 Hz [VOLUME "]: Increased High Pass Filter (HPF) [VOLUME #]: Decreased Select Select the lower limit frequency of the sound from speakers (except subwoofer). Default: OFF Setting range: OFF/90 Hz/135 Hz/180 Hz/225 Hz CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 21: Display Settings

    ≥ The still image is changeable. Snow board (page 50) Contrast Minimum difference in CONTRAST 5 Select contrast ∫ CONTRAST Default: 3 Setting range: 1 to 5 Maximum difference in CONTRAST 1 contrast Select Clock Adjustment See page 11. ∫ CLOCK ADJ CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 22: Function Settings

    This unit’s settings which can be ≥ The security indicator blinks (page 59). adjusted after pressing [MENU] are the Function Settings (Mute/Attenuation and Security Function), the Display Settings (page 46) and the Mode Settings (pages 30, 34 and 40). CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 23: Customize The Display

    4 seconds to exit the customize menu. areas. Press [SET]. ≥ The customize mode is released, and the ≥ For further details, refer to Panasonic’s web site ≥ The previous screen is restored when CD mode is restored. at the address provided below.
  • Page 24: Troubleshooting

    Call the store where you purchased The speaker channels The speaker wiring is confused Perform the speaker wiring in unintentionally. the unit, or your nearest Panasonic Servicenter. are reversed between between right and left. accordance with the wiring diagram. right and left.
  • Page 25 Note: ≥ Refer to the section on “Notes on MP3/WMA” (page 36). No disc in the player. Insert a disc into the player. * If all the fi les cannot be played, E4 remains on the display. CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 26 (The changer automatically switches to problem, we recommend that you take it to your the next disc.) nearest authorized Panasonic Servicenter. The No operation by some cause. If normal operation is not restored, product should be serviced only by a qualifi ed call the store where you purchased technician.
  • Page 27: Notes On Discs

    This alarm sounds to warn you not to forget to Do not write anything on the disc label with a remove the panel before leaving your car. pointed pen or hard-point pen. This function is activated when the security function is on (page 48). CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 28: Installation Guide

    ≥ Warranty Card... Fill this out promptly. (5 mm‡k16 mm) and/or anti-theft systems specifi c dealer or manufacturer to determine the ≥ Panasonic Servicenter List for Service procedures may be required for 5 Mounting bolt required procedure and strictly follow their Directory...
  • Page 29 Battery Connect the yellow battery lead to the correct radio wire or to the battery fuse port on the fuse block. Antenna Connect the antenna by plugging the antenna lead into the antenna receptacle. CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 30: Electrical Connections

    Fire wall of car Rear support bracket Rubber cushion (option) (provided on the car) 3 mm‡ 4 Tapping screw 2 Hex. nut 3 Rear support strap 5 Mounting bolt 5 Mounting bolt 1 Mounting collar 1 Mounting collar CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 31: Electrical Connections

    L (white) something wrong with the unit or wiring connection. External amplifi er control power lead (max. 100 mA) Consult your nearest Panasonic Servicenter for service. This lead is for connection to the power amplifi er. (Blue/white stripe) Note:...
  • Page 32 ≥ For wiring, carefully read the operating instructions for the devices connected. (Brown/white stripe) ≥ This unit does not support Sirius satellite radio. ≥ You cannot connect CD changer and Sirius receiver using the dual CD changer selector (CA-CD55U, option). CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 33: Specifi Cations

    Stereo power amplifi er (option) (178k50k155 mm) (bridged connection) Weight: 3 lbs. 8 oz (1.6 k ) Above specifi cations comply with EIA standards. Note: ≥ Specifi cations and design are subject to modifi cation without notice due to improvements. CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 34 Contrôle de changeur CD .......... 90 Mode de changeur CD, sélection de disque, sélection de plage, avance rapide/recul rapide, lecture par balayage, lecture par balayage des disques, sélection de changeur CD, sélection directe de disque, lecture aléatoire/lecture répétée CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 35 (dans le cas de la 4 secondes lors de la mise sous tension. radio, il y a un réglage du volume pour la bande AM, et un réglage du volume pour toutes les bandes FM). CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 36 ≥ « ––:–– » apparaît avant le réglage de l’horloge, sur le principal, vous pouvez également sélectionner Plus foncé coin droit de l’affi chage du mode. un type de son en appuyant sur les touches préréglées [1] à [6]. CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 37: Radio

    Sélectionnez une bande (page précédente). Appuyez de nouveau sur [D·M] pour annuler. Cela est dû au fait que le mode radio n’a aucun réglage Appuyez sur ["] ou [#]. par menu. Appuyez sur [1] à [6]. CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 38: Avant La Lecture De Disque

    ≥ La lecture aléatoire, la lecture par balayage et la lecture ≥ Si aucune commande n’est exécutée dans les quelque répétée sont annulées sur pression de [fl]. 20 secondes qui suivent l’ouverture du panneau, ce dernier se ferme automatiquement. CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 39: Lecteur Cd

    Valeur par défaut : OFF (désactivé) ∫ REPEAT Car Audio Annulez OFF (désactivé) Remarque : ≥ Appuyez sur [DISP] (affi chage) pour revenir en mode normal. ≥ Appuyez de manière continue sur [MENU] pendant plus de 2 secondes pour revenir en mode normal. CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 40: Lecteur Mp3/Wma

    Appuyez de nouveau sur [5] (SCAN) et maintenez la ≥ Pour annuler la sélection directe, appuyez sur [DISP] pression pendant plus de 2 secondes pour annuler. (affi chage). ≥ La lecture aléatoire, la lecture par balayage et la lecture répétée sont annulées sur pression de [fl]. CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 41: A I S

    Répéter le dossier actuel. ON (activé) ≥ Appuyez de manière continue sur [MENU] s’allume. pendant plus de 2 secondes pour revenir dossier Sélectionnez en mode normal. ∫ FOLDER REPEAT Valeur par défaut : OFF (désactivé) Annulez OFF (désactivé) CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 42: Mp3/Wma

    à la lecture ou à l’affi chage correct haut-parleurs, mais aussi de provoquer une détenteur des droits d’auteur, sauf à des fi ns d’utilisation des fi chiers MP3/WMA. blessure à l’ouïe. strictement personnelle. CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 43: Contrôle De Changeur Cd

    Sélection de disque Lecture par balayage Sélection de changeur CD Les fonctions de changeur CD sont conçues pour un changeur CD Panasonic en option. ["] : Disque suivant Les 10 premières secondes de chacune des plages Préparatifs : ≥ Raccordez le changeur CD et insérez un magasin [#] : Disque précédent...
  • Page 44: A I S

    Répéter le disque actuel. ON (activé) ≥ Appuyez de manière continue sur [MENU] s’allume. disque pendant plus de 2 secondes pour revenir Sélectionnez en mode normal. ∫ DISC REPEAT Valeur par défaut : OFF (désactivé) Annulez OFF (désactivé) CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 45: Réglages Audio

    (2 à 6). ≥ Même lorsque les préréglages SQ sont ajustés, l’affi chage qui apparaît lors de l’activation des réglages demeure inchangé. ≥ La pression sur [SQ] pendant plus de 2 secondes permet également de passer en mode d’ajustement SQ. CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 46 [VOLUME "] : Augmenté Sélectionnez [VOLUME #] : Réduit Sélectionner la fréquence limite inférieure du son émis par les haut-parleurs (sauf le haut-parleur d’extrêmes-graves). Valeur par défaut : OFF (désactivé) Plage de réglage : OFF (désactivé)/90 Hz/135 Hz/ 180 Hz/225 Hz CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 47: Réglages De L'affi Cheur

    Contraste Rapport de contraste minimal CONTRAST 5 Sélectionnez ∫ CONTRAST Valeur par défaut : 3 Plage de réglage : 1 à 5 Rapport de contraste maximal CONTRAST 1 Sélectionnez Réglage de l’horloge Voir page 15. ∫ CLOCK ADJ CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 48: A I S

    [MENU] sont ≥ Le voyant de sécurité clignote (page 111). les réglages de fonction (fonctions de coupure/sourdine et sécurité), les réglages d’affi chage (page 98) et les réglages de mode (pages 82, 86 et 92). CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 49: Personnaliser L'affi Cheur

    CD-R/RW. Pour ≥ Si les données sélectionnées sont corrompues, plus de détails, visitez le site Web de Panasonic « DISPLAY FILE INCOMPLETE » s’affi che. Appuyez sur ["] ou [#] pour sélectionner un (page 103) ou consultez le mode d’emploi qui fi...
  • Page 50: Dépannage

    Panasonic le plus près. Les canaux gauche et Il y a inversion des connexions Référez-vous au schéma de câblage pour droit des haut-parleurs de gauche et de droite sur les effectuer les connexions des haut-parleurs.
  • Page 51 ≥ Reportez-vous à la section « Remarques sur les fi chiers MP3/WMA » (page 88). Aucun disque n’est inséré dans le Insérez un disque dans le lecteur. lecteur. * Si aucun des fi chiers ne peut être lu, l’indication E4 demeure sur l’affi cheur. CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 52 (Le changeur commute automatiquement le problème, nous vous recommandons de l’apporter au au disque suivant.) centre de service après-vente agréé Panasonic le plus près. La réparation de cet appareil doit être confi ée à un L’appareil ne fonctionne pas pour une Si le fonctionnement normal n’est pas...
  • Page 53: Remarques Sur Les Disques

    Cette alarme sonne pour vous rappeler que vous devez N’écrivez pas sur la face imprimée des disques avec un retirer le panneau avant de sortir du véhicule. stylo pointu ou à pointe dure. Cette fonction est opérante lorsque la fonction de sécurité est activée (page 100). CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 54: Guide D'installation

    Plaque de fi xation arrière ≥ Carte de garantie... Remplissez-la sans tarder. par toute autre personne qu’un ≥ Liste des centres de service après-vente Panasonic... technicien qualifi é, comporte un risque Remarque : Vis autotaraudeuse À...
  • Page 55 (IGN). d’antenne.) Batterie Raccordez le fi l de batterie jaune au bon fi l de radio ou au porte-fusible de la batterie du bloc-fusibles. Antenne Raccordez l’antenne en connectant le fi l d’antenne dans le réceptacle de l’antenne. CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 56 Coussinet en caoutchouc (fourni sur le véhicule) 3 mm‡ 4 Vis autotaraudeuse (en option) 2 Écrou hexagonal 3 Plaque de fi xation arrière 5 Boulon de montage 5 Boulon de montage 1 Collier de montage 1 Collier de montage CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 57: Raccordements Électriques

    AUX-IN d’entrée AUX G (blanc) Informez-vous auprès du centre de service après-vente Panasonic (auxiliaire) le plus près pour obtenir des instructions. Fil d’alimentation de commande d’amplifi cateur externe 6 Connecteur d’alimentation (100 mA max.)
  • Page 58 ≥ Cet appareil ne prend pas en charge la radio satellite Sirius. ≥ Il n’est pas possible de raccorder un changeur CD et un récepteur Sirius au moyen du sélecteur de changeur CD double (CA-CD55U, en option). CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 59: Raccordement Des Haut-Parleurs

    Amplifi cateur de puissance stéréo (en option) Impédance de sortie haut- sont apportées. parleur d’extrêmes-graves: 200 ≠ (montage en pont) Dimensions (LkHkP): 178k50k155 mm (7 pok1 pok6 Poids : 1,6 k (3 lb 8 oz) CQ-C8400/8300/8200/8100U CQ-C8400/8300/8200/8100U...
  • Page 60 Division of Matsushita Electric of Puerto Rico, Inc. (“PSC”) Mississauga, Ontario Corporation of America Ave. 65 de Infanteria, Km. 9.5 L4W 2T3 One Panasonic Way, Secaucus, San Gabriel Industrial Park, http://www.panasonic.ca New Jersey 07094 Carolina, Puerto Rico 00985 http://www.panasonic.com http://www.panasonic.com...
