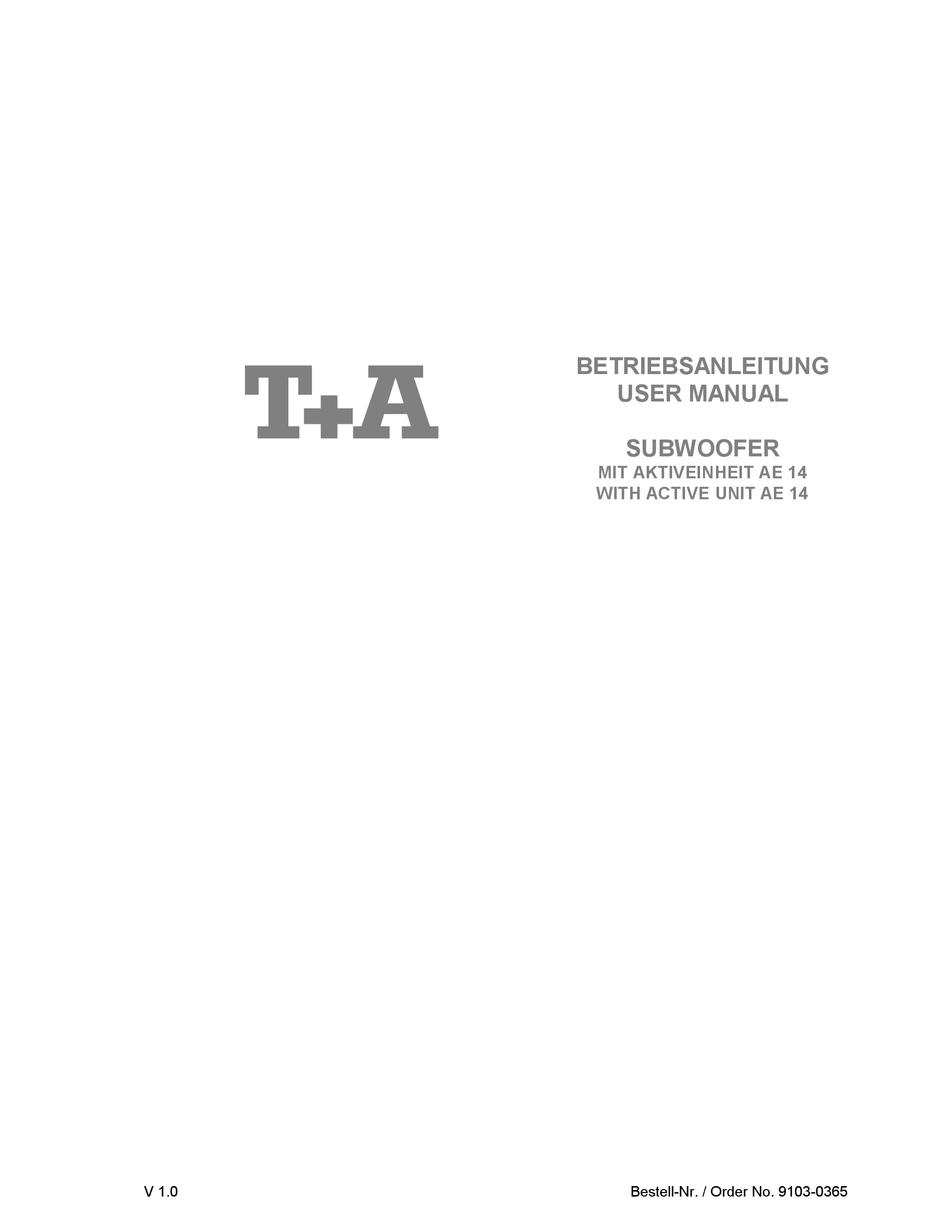

- Page 1 BETRIEBSANLEITUNG USER MANUAL SUBWOOFER MIT AKTIVEINHEIT AE 14 WITH ACTIVE UNIT AE 14 V 1.0 Bestell-Nr. / Order No. 9103-0365...
- Page 3 Seite / Page Deutsch ......................4 English ......................14 Anhang / Appendix: Technische Daten / Technical specifications ..23...
- Page 4 Willkommen. Wir freuen uns, dass Sie sich für ein -Produkt entschieden haben. Durch Ihre Wahl sind Sie Besitzer eines absolut hochwertigen Subwoofers geworden, die sich auf dem neuesten technologischen Standard befindet. Ständige Qualitätskontrollen während des Fertigungsprozesses und die ausschließliche Verwendung hochwertigen Materials garantieren erstklassige Verarbeitung und Spitzenqualität.
-
Page 5: Table Of Contents
Inhalt Bedienungs- und Anschlusselemente ............... 6 Aufstellung und Inbetriebnahme • Auspacken ......................8 • Montagehinweise ....................8 • Aufstell-Position ....................8 • Verkabelung ...................... 8 Sicherheitshinweise ..................... 9 Anschluss-Varianten 1. Anschluss des Subwoofers an den Surroundreceiver SR 1535 R ..10 2. -
Page 6: Bedienungs- Und Anschlusselemente
Bedienungs- und Anschlusselemente NETZSCHALTER / NETZBUCHSE LINK (DIN IN) Der Netzschalter arbeitet als Netztrenner. Er schaltet den Eingangsbuchse für -Geräte mit SC -Ausgang. LINK Subwoofer dauerhaft aus. Bei längerer Abwesenheit Über diese Buchse werden neben dem Musiksignal auch sollte der Netzschalter in jedem Fall ausgeschaltet, oder eine Schaltleitung für die Einschaltautomatik und das Netzkabel gezogen werden. - Page 7 PHASE ( 0° - 180°) LED an der Subwoofer-Vorderseite Mit dem PHASE-Schalter kann die Phasenlage des LED leuchtet rot: Ausgangssignals um 180° gegenüber dem Eingangs- Der Subwoofer befindet sich im Standby-Betrieb und signal gedreht werden. wird durch Musik- oder Steuersignal automatisch Der PHASE-Regler erlaubt eine Feinabstimmung der eingeschaltet.
-
Page 8: Aufstellung Und Inbetriebnahme
Aufstellung und Inbetriebnahme Auspacken Bitte packen Sie den Subwoofer und das Zubehör Falls Sie die Verpackung nicht mehr benötigen, geben vorsichtig aus. Zum Lieferumfang gehören die folgenden Sie diese Ihrem Händler zurück, um eine fachgerechte Einzelteile: Entsorgung zu gewährleisten. Heben Sie die Originalverpackung zusammengefaltet auf. Der Karton und das Verpackungsmaterial sind speziell für diese Boxen konzipiert. -
Page 9: Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie die Bedienungsanleitung vor Gebrauch 14. Pflege des Subwoofers. des Subwoofers sorgfältig durch. Befolgen Sie unbedingt • Vor Reinigungsarbeiten am Subwoofer ist der die folgenden Sicherheitsvorschriften! Netzstecker zu ziehen! • Verwenden Sie keine scharfen Reinigungs- oder 1. Der Subwoofer darf nur in trockenen Räumen Lösungsmittel! betrieben werden. -
Page 10: Anschluss-Varianten
Anschluss-Varianten Anschluss Subwoofers Anschluss des Subwoofers an den DVD Surroundreceiver SR 1535 R Receiver K1 AV Anschluss-Diagramm 1 Anschluss-Diagramm 3 Anschluss des Subwoofers an Geräte mit - -Schnittstelle LINK Schalter- / Reglerstellung ohne... -
Page 11: Anschluss Des Subwoofers An Einen Vorverstärker
Anschluss des Subwoofers an einen Vorverstärker Anschluss des Subwoofers an einen Surround- Decoder Anschluss-Diagramm 5 Anschluss-Diagramm 4 Schalter- / Reglerstellung ohne * mit Steuer- Steuer- Schalter- / Reglerstellung Nr. Bezeichnung spannung spannung ohne * mit Einschaltautomatik AUTO CTRL Steuer-... -
Page 12: Anschluss Des Subwoofers An Den Dvd-Surround-Reciever K6
-DVD- Anschluss des Subwoofers an aktive -TALIS- Anschluss des Subwoofers an den Surround-Receiver K6 Lautsprecher Anschluss-Diagramm 6 *) 5- oder 8-poliges DIN-Kabel Anschluss-Diagramm 7 Schalter- / Reglerstellung mit Steuerspannung Nr. Bezeichnung Schalter- / Reglerstellung ... - Page 13 English...
- Page 14 Welcome. We are delighted that you have selected a product. In purchasing this unit you have acquired a top- quality sub-woofer which represents the latest technological standard. Constant quality checking during the manufacturing process, and the exclusive use of high-quality materials, guarantees that the quality of our products is consistently of the highest level.
- Page 15 Contents Controls and connections .................. 16 Setting up, using the speaker for the first time • Unpacking ......................18 • Assembly notes ....................18 • Set-up position ....................18 • Wiring ....................... 18 Safety notes ......................19 FCC Information to the user ................19 Wiring variants 1.
-
Page 16: Controls And Connections
Controls and connections MAINS SWITCH / MAINS SOCKET: LINK (DIN IN) The mains switch acts as a mains isolation switch, i.e. it Input socket for units with an SC output. In LINK switches the sub-woofer off permanently. - Page 17 PHASE ( 0° - 180°) LED on the sub-woofer front panel The PHASE switch can be used to invert the phase of LED glows red: the output signal, i.e. turn it through 180° compared to The sub-woofer is in stand-by mode, and is switched on the input signal.
-
Page 18: Setting Up, Using The Speaker For The First Time
Setting up, using the speaker for the first time Unpacking Please unpack your sub-woofer accessories If you do not want to keep the packaging materials, carefully. The carton contains the following components: kindly return them to your dealer who will dispose of them in the proper way. -
Page 19: Safety Notes
Safety notes For your own safety please be sure to read right through 14. Care of the sub-woofer. these operating instructions before you use the sub- • Always disconnect the system from the mains woofer. It is especially important to observe the following supply before cleaning it. -
Page 20: Wiring Variants
Wiring variants Connecting the sub-woofer to the surround Connecting the sub-woofer to the K1 AV DVD receiver SR 1535 R receiver Wiring diagram 1 Wiring diagram 3 Connecting the sub-woofer to devices with a ... -
Page 21: Connecting The Sub-Woofer To A Pre-Amplifier
Connecting the sub-woofer to a pre-amplifier Connecting the sub-woofer to a surround decoder Wiring diagram 5 Wiring diagram 4 Switch / adjustor settings * Control No. Purpose control voltage Switch / adjustor settings voltage present * Control ... -
Page 22: Connecting The Sub-Woofer To The K6 Dvd Surround Receiver
Connecting the sub-woofer to the K6 DVD Connecting the sub-woofer to an active TALIS surround receiver loudspeaker Wiring diagram 6 *) 5-pin or 8-pin DIN lead Switch / adjustor settings Wiring diagram 7 Control Voltage present No. -
Page 23: Technische Daten
Technische Daten / Specification DIN IN (SC LINK Ansicht von außen / View from outside Signal Daten Eingang (MTX) data input (MTX) LINK LINK NF Masse (Signal Masse) LF ground (signal earth) NF Eingang links LF input, left Schalteingang (+5 V . . . 15 V = ON) Switching input (+5 V . - Page 24 elektroakustik GmbH & Co. KG Herford Deutschland Germany...
