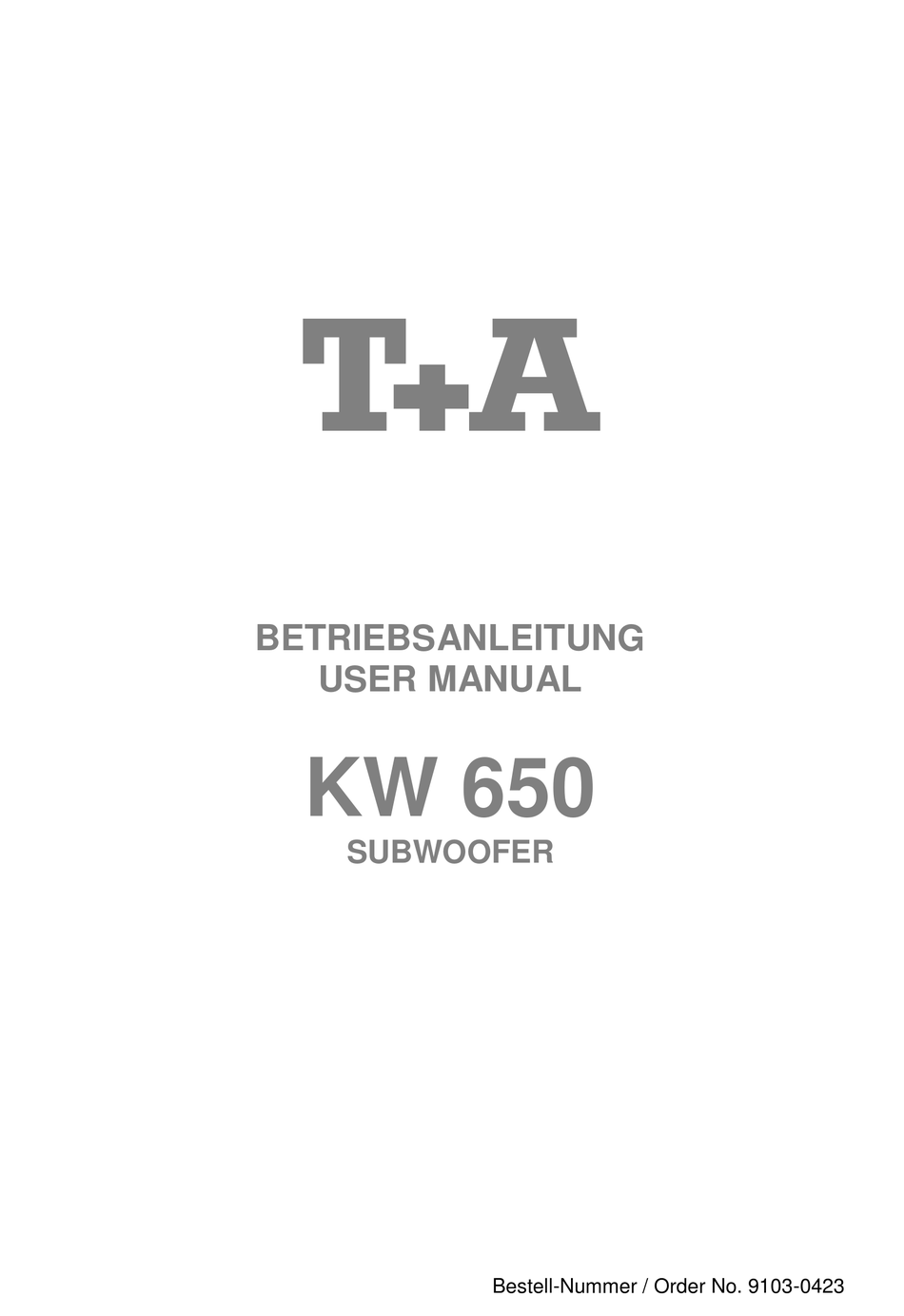

BETRIEBSANLEITUNG
USER MANUAL
KW 650
SUBWOOFER
Bestell-Nummer / Order No. 9103-0423

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the KW 650 and is the answer not in the manual?

Questions and answers

Summary of Contents for T+A KW 650

  • Page 1  BETRIEBSANLEITUNG USER MANUAL KW 650 SUBWOOFER Bestell-Nummer / Order No. 9103-0423...
  • Page 2 Seite / Page Deutsch .................... 3 English ..................... 11 Anhang / Appendix: Technische Daten / Technical specifications ..19...
  • Page 3: Table Of Contents

    Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt diese Betriebsanleitung vollständig lesen und insbesondere die Aufstellungs-, Betriebs- und Sicherheitshinweise genau befolgen. Wir bedanken uns für Ihr Vertrauen und wünschen Ihnen viel Freude und Hörvergnügen mit Ihrem  Subwoofer KW 650.  elektroakustik GmbH & Co KG Inhalt Bedienungs- und Anschlusselemente ............
  • Page 4: Bedienungs- Und Anschlusselemente

    Bedienungs- und Anschlusselemente...
  • Page 5  NETZSPANNUNGSUMSCHALTER Stellen Sie die für Ihr Land entsprechende Netzspannung ein. AUTO – ON / Netzschalter Die Schalter  und  bestimmen das Ein- und Ausschaltverhalten des Subwoofers:  POWER ON/OFF / NETZBUCHSE Der Netzschalter arbeitet als Netztrenner. Er schaltet den Subwoofer dauerhaft aus. Bei längerer Abwesenheit sollte der Netzschalter in jedem Fall ausgeschaltet, oder das Netzkabel gezogen werden.
  • Page 6  CROSSOVER diesem Regler kann Trennfrequenz zwischen Subwoofer Satellitenlautsprechern eingestellt werden. Je größer die Satellitenlautsprecher, desto tiefer sollte die Trennfrequenz eingestellt werden. Um die Ortbarkeit des Subwoofers auszuschließen, wählen Sie die Trennfrequenz so tief, wie es die Satellitenlautsprecher zulassen.  VOLUME Mit diesem Regler kann die Verstärkung der Aktiveinheit geregelt werden.
  • Page 7: Aufstellung Und Inbetriebnahme

    Aufstellung und Inbetriebnahme Auspacken Bitte packen Sie den Subwoofer KW 650 und das Zubehör vorsichtig aus. Zum Lieferumfang gehören die folgenden Einzelteile:  KW 650  1 Netzkabel  4 selbstklebende Gerätefüße  1 Betriebsanleitung  1 Garantieunterlagen Heben Sie die Originalverpackung zusammengefaltet auf. Der Karton und das Verpackungsmaterial sind speziell für diese Boxen konzipiert.
  • Page 8: Sicherheitshinweise

    Sicherheitshinweise Bitte lesen Sie die Bedienungsanleitung vor Gebrauch des Subwoofers sorgfältig durch. Befolgen Sie unbedingt die folgenden Sicherheitsvorschriften! 1. Der Subwoofer darf nur in trockenen Räumen betrieben werden. Es ist darauf zu achten, dass er für kleine Kinder unerreichbar ist. 2.
  • Page 9 10. Der Subwoofer ist so aufzustellen, dass eine Berührung sämtlicher Geräteanschlüsse (insbesondere durch Kinder) ausgeschlossen ist. 11. Außer den in der Bedienungsanleitung beschriebenen Handgriffen sollten vom Benutzer keinerlei Arbeiten am Subwoofer vorgenommen werden. 12. Der Subwoofer darf nur vom qualifizierten Fachmann geöffnet werden. Reparaturen und das Auswechseln von Sicherungen sind von einer autorisierten ...
  • Page 10: Anschluss-Varianten

    Anschluss-Varianten Anschluss des Subwoofers an einen Vor- oder Vollverstärker mit Vorverstärkerausgängen Anschluss des Subwoofers an einen Surroundverstärker Die LOW LEVEL INPUT-Buchsen des Subwoofers werden mit Cinchkabeln an die Ausgangsbuchsen des Vorverstärkers angeschlossen. Die interne Frequenzweiche des Subwoofers lenkt die tieffrequenten Signalanteile zum Subwoofer.
  • Page 11 It is particularly important to observe our recommendations regarding setting up, operating, and safety measures. Please accept our thanks for your faith in us; we wish you many hours of pleasure with your  KW 650 sub-woofer.  elektroakustik GmbH & Co KG Contents Controls and connections ................
  • Page 12: Controls And Connections

    Controls and connections...
  • Page 13  SELECTOR FOR MAIN POWER Set the mains voltage to the appropriate voltage for your country. AUTO – ON / mains switch Switches  and  determine the sub-woofer's behaviour when switched on and off:  MAINS SWITCH / MAINS SOCKET The mains switch acts as a mains isolation switch, i.e.
  • Page 14  CROSSOVER This adjustor is used to adjust the separation frequency between sub-woofer and satellite loudspeakers. The larger the satellite speakers, the lower the separation frequency that should be set. Set the separation frequency to the lowest point commensurate with the frequency response of the satellite speakers, otherwise the physical location of the sub-woofer may become apparent when listening.
  • Page 15: Setting Up, Using The Speaker For The First Time

    Setting up, using the speaker for the first time Unpacking Please unpack your KW 650 sub-woofer and accessories carefully. The carton contains the following components:  KW 650  1 Mains lead  4 Self-adhesive Speaker feet  1 Operating instructions ...
  • Page 16: Safety Notes

    Safety notes For your own safety please be sure to read right through these operating instructions before you use the sub-woofer. It is especially important to observe the following safety notes. 1. The sub-woofer may only be operated in a dry indoor room. Ensure that it is kept out of the reach of children.
  • Page 17: Fcc Information To The User

    10. The sub-woofer must be set up in such a way that there is no chance of anyone - especially children - touching the back panel connections. 11. With the exception of the connections and procedures described in these instructions, no work of any kind may be carried out on the sub-woofer by the user. 12.
  • Page 18: Wiring Variants

    Wiring variants Connecting the sub-woofer to a pre-amplifier or integrated amplifier with pre-amplifier outputs Connecting the sub-woofer to a surround amplifier The LOW LEVEL INPUT sockets on the sub-woofer are connected to the output sockets of the pre-amplifier using Cinch leads. The speaker's internal crossover passes the low-frequency part of the signal to the sub- woofer.
  • Page 19: Technische Daten

    Technische Daten / Specification Aktiver Subwoofer / Active sub-woofer Geschlossenes Gehäuse / sealed cabinet LOW LEVEL INPUT 400 mV . . . 4 V 350 W / 4  Ausgangsleistung / Output power 600 W / 4  Impulsleistung / Peak output 20 –...
  • Page 20  elektroakustik GmbH & Co. KG Herford Deutschland Germany...
