V-AVM651F
2 DIN DVD/CD/MP3 RECEIVER WITH BUILT-IN 6.5" TFT DISPLAY
2 DIN МУЛЬТИМЕДИЙНЫЙ DVD/CD/MP3-РЕСИВЕР СО ВСТРОЕННЫМ 6.5" TFT-
ДИСПЛЕЕМ
Instruction manual
Руководство по эксплуатации
Downloaded from Caradio-Manual.com Manuals

Advertisement

Table of Contents
loading

Related Manuals for Varta V-AVM651F

Summary of Contents for Varta V-AVM651F

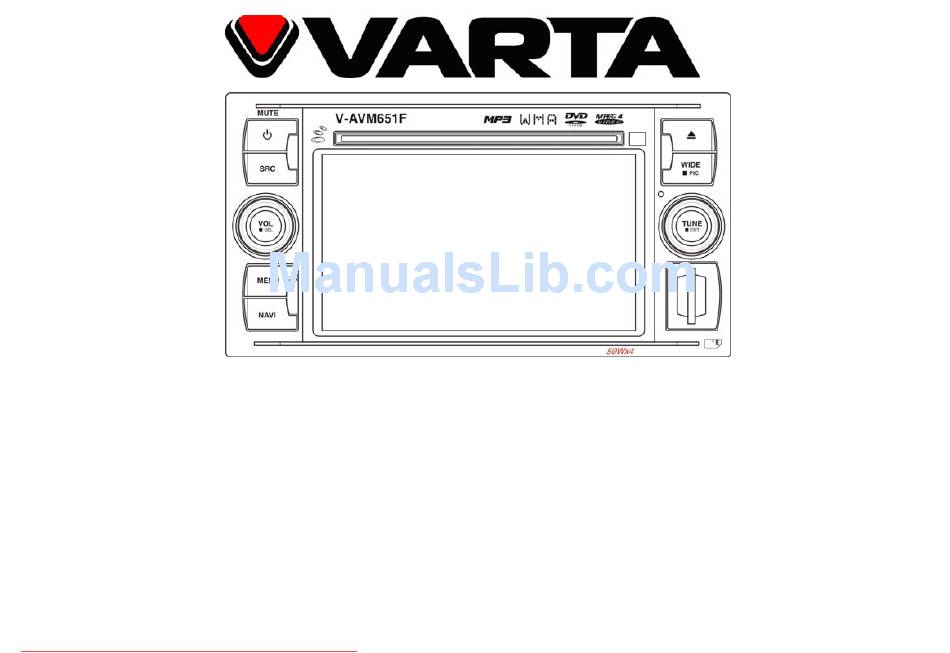

  • Page 1 V-AVM651F 2 DIN DVD/CD/MP3 RECEIVER WITH BUILT-IN 6.5” TFT DISPLAY 2 DIN МУЛЬТИМЕДИЙНЫЙ DVD/CD/MP3-РЕСИВЕР СО ВСТРОЕННЫМ 6.5” TFT- ДИСПЛЕЕМ Instruction manual Руководство по эксплуатации Downloaded from Caradio-Manual.com Manuals...

  • Page 2: Table Of Contents

    V-AVM651F Dear customer! Thank you for purchasing our product. For safety, it is strongly recommended to read this manual carefully before connecting, operating and/or adjusting the product and keep the manual for reference in the future. Table of contents Table of contents ................................2 Important safeguards ..............................3...

  • Page 3: Important Safeguards

    V-AVM651F Important safeguards • Using the device at temperature below -10ºС may cause the breakage of the device. • Before using, please, heat up the passenger compartment to the recommended temperature! • Read carefully through this manual to familiarize yourself with this high-quality car stereo system.
  • Page 4 V-AVM651F • Do not block the cooling fan exit to ensure sufficient heating dissipation of this unit, failure to do this may result in damage to this unit. Downloaded from Caradio-Manual.com Manuals...

  • Page 5: Multizone Device Description

    V-AVM651F Multizone device description Multizone definition means the ability of using the head device as the two synchronous signals source. For example by means of the two different signals distribution the user can listen to the radio or see the navigation information on the screen (the first zone), and the back passengers can look the DVD film at the same time (the second zone).

  • Page 6: Accessories

    V-AVM651F Accessories Item Diagram Quantity Item Diagram Quantity DVD player Glasses cloths Remote control ISO power line for front zone Remote control Harness cable for rear zone Audio output Owner’s cable manual Navigation Warranty card cable Consumer Rubber cover information...

  • Page 7: Installation/Connection

    V-AVM651F Installation/connection DVD/CD/MP3 receiver V-AVM651F is recommended to be installed in following model of car: Ford Focus 2 and also for cars which have 2-Din slot for the unit. Parking brake Rear View Video Camera Downloaded from Caradio-Manual.com Manuals...
  • Page 8 V-AVM651F Installation procedure 1. Ring the assembling rubber sheath to the screw bolt in the back of the unit, plug the power connector and radio antenna plug into the unit correctly and connect them with the according plugs in your car.
  • Page 9 V-AVM651F Electrical Connection Downloaded from Caradio-Manual.com Manuals...

  • Page 10: Unit Controls

    V-AVM651F Unit controls Monitor POWER/MUTE button SRC button VOL/SEL knob MENU button NAVI button Disc slot Infra red sensor EJECT button WIDE/PIC button RESET button TUNE/ENT knob SD slot Downloaded from Caradio-Manual.com Manuals...
  • Page 11 V-AVM651F Remote control 1 (general) EJECT button – Press it to eject the disc. SRC button - Select the playback source. MUTE button - Turn on/off volume output. POWER button - Turn on/off the power. TITLE button - Enter the title menu of the disc (in DVD source).
  • Page 12 V-AVM651F 16. TUNER button – Enter the radio mode. 17. DISC ▼ button - Select the next disc to playback in DVDC source (Not supported by this unit). 18. DISC ▲button - Select the previous disc to playback in DVDC source (Not supported by this unit).
  • Page 13 V-AVM651F 33. Numeric keypad 34. DVD SETUP button - Playback function setup for DVD player. 35. SYS SETUP button - System function setup of the unit. Downloaded from Caradio-Manual.com Manuals...
  • Page 14 V-AVM651F Remote control 2 (kid zone) 1. MUTE button - Turn on/off volume output. 2. R.SRC button - Playing source selection for rear zone. 3. TITLE button - Enter the title menu of the disc (in DVD Player). 4. MENU button - Enter the main menu of the disc (in DVD Source). Turn on PBC when playing the VCD disc.
  • Page 15 V-AVM651F Changing the battery Press the catch and at the same time pull out the battery tray. Insert the 1 x lithium battery, type CR2025 (3V) battery with the stamped (+) mark facing upward. Insert the battery tray into the RC.

  • Page 16: Monitor Operations

    V-AVM651F Monitor operations Aspect ratio The aspect ratio alters according to the following while pressing the WIDE/PIC button on the panel or the WIDE button on the RC: CINEMA => WIDE => NORMAL => STANDBY. CINEMA – The screen is extended horizontally as a whole to the aspect ratio of 16 to 9. The extension ratio is the same at any point of the screen.
  • Page 17 V-AVM651F In CVBS mode, PICTURE, COLOR, CONTRAST, BRIGHT and TINT are available for adjustment. Press the buttons on the remote control to select the needed value. Press the buttons on the remote control or rotate the TUNE/ENT knob on the panel to adjust the selected setting.
  • Page 18 V-AVM651F When parking brake applied If “PRK SW” cable is connected to hand brake switch, the video picture of the TFT display will be controlled by driving status, system setup and video sources. • When “Parking” is set to “Off” or the car is parking or the video input source is “Camera”, the video picture of the TFT display will be normal.

  • Page 19: General Operations

    V-AVM651F General operations Reset the unit When operating the unit for the first time or after replacing the car battery, or if the unit is working abnormally, you should reset the unit. Press the RESET button on the panel to restore the unit to the default factory settings.

  • Page 20: Radio (Digital Tuner) Operations

    V-AVM651F Radio (digital tuner) operations Mode selecting Press the TUNER button on the RC to switch to radio mode directly, or press the SRC button on the panel or on the RC repeatedly to switch to Radio mode, or press the MENU button on the panel or the left top corner of the screen to open the sources menu and then press the TUNER button on the display.
  • Page 21 V-AVM651F 3. Current radio band and frequency 4. Local function indictor 5. Clock 6. Enter rear zone 7. Radio function buttons 8. Preset radio station 9. Radio search mode indicator To return to main menu press the TUNER button in the top left corner of the display.
  • Page 22 V-AVM651F AMS (Auto Memory Store) function Select the band. Long press TUNE/ENT knob on the panel or press AS button on the touch screen to tune all the radio stations in range from the current frequency, and auto store 6 radio stations with the strongest radio signals in P1 to P6 respectively according to frequency from low to high.

  • Page 23: Disc Operations

    V-AVM651F Disc operations Glossary PBC (PlayBack Control) PlayBack Control is a menu recorded on the disc with SVCD or VCD2.0 format. And if the disc contains still images, it can playback high definition of still image. Title The title is the important part of DVD disc. The memory volume of the disc is rather big, that makes possible to record several films on one disc.
  • Page 24 V-AVM651F Discs for playback • This unit can play disc types: DVD/DVD±R/DVD±RW/CD/CD-R/CD-RW/SD. • Compatible with formats: DVD/SVCD/VCD/HDCD/MPEG4/MP3/WMA/CDDA/Picture-CD/JPEG. • The following file types are supported: Audio files: MP3 (*.mp3) WMA (*.wma) Video files: MP4 (*.avi, DIVX3.11/4.0/5.0/6.0 and XVID) MPEG 2(*.vob) MPEG 1(*.dat) Picture file: JPEG (*.jpg)
  • Page 25 V-AVM651F Touch screen operations A - Open front sources menu B - Display playback information C - Open rear sources menu D - Play previous file E - Play next file F - Recall the following buttons: ►/II, ■, Loading a disc 1.
  • Page 26 V-AVM651F Fast Forward (FF)/Fast Reverse (FR) Press button on the RC repeatedly to select the speed of FF or FR: X2 => X4 => X8 => X20. To resume normal playback, press the TUNE/ENT knob on the panel or the PLAY/PAUSE button on the RC.
  • Page 27 V-AVM651F Note: PBC function is closed automatically when random playback is on. Intro playback You can play the first 10 seconds of each file. Press the SCN button on the RC to start intro playback. To cancel this function, repeat the operation again.
  • Page 28 V-AVM651F Press the TUNE/ENT knob on the panel or the PLAY/PAUSE button on the RC to start playback. • For Title/Chapter search Press the numeric buttons and button on the RC to enter the title and chapter number you need. For example, to search the 8th chapter of the 20th title, press 2 =>...
  • Page 29 V-AVM651F • Rotate the TUNE/ENT knob on the panel or press cursor buttons on the RC to select the item. • Press the TUNE/ENT knob on the panel or the PLAY/PAUSE button on the RC to start playback. 2. Title menu •...
  • Page 30 V-AVM651F View angle selection Press the ANGLE button repeatedly on the RC to play back images in different camera angles. If the disc does not support multi-angle playback, this function will not work. Zoom During playback, press the ZOOM button on the RC to zoom in images. Images will be enlarged accordingly: X1 =>...
  • Page 31 V-AVM651F Front source is DVD mode Rear source is AUX IN Decode method No Pro Logic is being used For VCD disc Disc format This VCD has 18 tracks and the track playing back now is the 6th title Elapsed time МРЗ/WMA file playback...
  • Page 32 V-AVM651F MP3 overview Notes on MP3: • MP3 is short for MPEG Audio Layer 3 and refers to an audio compression technology standard. • This product allows playback of MP3 files on DVD-R/-RW, DVD+R/+RW, CD-ROM, CD-R/-RW discs. • The unit can read MP3 files written in the format compliant with ISO 9660. However it does not support the MP3 data written by the method of packet write.
  • Page 33 V-AVM651F • Make sure that when MP3 CD-R or CD-RW is burned that it is formatted as a data disc and NOT as an audio disc. • You should not write non-MP3 files or unneeded folders along with MP3 files on the disc otherwise it takes a long time until the unit starts to play MP3 files.

  • Page 34: Sd/Mmc Card

    V-AVM651F SD/MMC card Mode selecting Insert an SD card. Press the SD button on the panel or on the RC to switch to SD CARD mode directly or press the SRC button on the panel or on the RC repeatedly to switch to SD CARD mode. Or press the left top corner of the display to open the source menu and press the SD CARD button.
  • Page 35 V-AVM651F SD card operations Play/pause The operation is the same as with DVD mode. Stop playback The operation is the same as with DVD mode. Playback previous/next file The operation is the same as with DVD mode. Repeat playback The operation is the same as with DVD mode. Or press the REPEAT button on the display.

  • Page 36: System Setup Menu

    V-AVM651F System setup menu Note: System setup menu is available in TUNER, DVD, AUX IN, SD CARD modes only. In any mode press the left top corner of the display to display the MAIN MENU. Use the cursor buttons or press the SETUP button on the display to open the SETUP menu.
  • Page 37 V-AVM651F In SYSTEM SETUP menu rotate the TUNE/ENT knob on the panel or buttons on the RC or press the needed button on the display to select the desired menu: ASP CONFIG, GENERAL SETUP, SCREEN CAL. Press PLAY/PAUSE button on the RC or TUNE/ENT knob on the panel or press the needed button on the display to enter the menu selected.
  • Page 38 V-AVM651F Mid Center Freq: you should select different Mid Center Frequency according to different sources to get a better Mid effect (500Hz, 1.0kHz, 1.5kHz, 2.0kHz). Mid Q-Factor: change the sharpness of the Mid output (1.0, 2.0). The larger the Q-Factor is, the sharper the Mid.
  • Page 39 V-AVM651F Camera: Normal (actual scenes shot by the rear view camera), Mirror (the mirror images of actual scenes shot by the rear view camera), OFF. OSD menu: select the menu language: English, Chinese, Russian. Clock: set the clock. Method 1: Press the hour or minute. Press the +/- buttons on the display to adjust the clock.

  • Page 40: Dvd Setup Menu

    V-AVM651F DVD setup menu In any mode press the left top corner of the display to display the MAIN MENU. Use the cursor buttons or press the SETUP button on the display to open the SETUP menu. In SETUP menu rotate the TUNE/ENT knob on the panel or press buttons on the RC or press the needed button on the display to select the DVD SETUP.
  • Page 41 V-AVM651F In DVD SETUP menu rotate the TUNE/ENT knob on the panel or press buttons on the RC or press the needed button on the display to select the desired menu: LANGUAGE, VIDEO, AUDIO, SPK CONFIG, SURROUND FX or RATING. Press PLAY/PAUSE button on the RC or TUNE/ENT knob on the panel or press the needed button on the display to enter the menu selected.
  • Page 42 V-AVM651F During playback press the AUDIO button on the RC to change the audio language (English, Chinese, Russian). DVD menu: select the DVD menu language (English, Chinese, Russian). When the language is selected if you press the TITLE button the menu will be in this language.
  • Page 43 V-AVM651F DRC: set the DRC (dynamic range control) for better playback for low volume playback: On (use bass to have a more dynamical audio), Off (normal playback). CNTR CTRL: the time difference between center and front speakers. The time delay makes audio signal more accurate.
  • Page 44 V-AVM651F Surround FX Pro Logic II is a dramatically improved matrix surround system based on the original Dolby Pro Logic system. In the case of Pro Logic, there were four channels: front left, center and front right, plus a mono surround channel that was usually split between two rear speakers.
  • Page 45 V-AVM651F Rating This unit has the built in parental lock feature to prevent authorized persons to view restricted disc contents. Password: first set the rating (in RATING setting). Then select the Password setting, press the numeric buttons on the RC to set the 4-digit password to protect the parental lock from being changed.

  • Page 46: Other Playback Modes

    V-AVM651F Other playback modes AUX-IN mode External AV devices can be connected with the unit through AUX IN function. For more details, please refer to “Electrical Connection” diagram. Press the SRC button on the panel or on the remote control repeatedly to switch to AUX IN mode, or press the left top corner of the display to open the source menu.
  • Page 47 V-AVM651F Rear zone If a monitor is installed in the rear seat and connected with the rear zone AV output of the unit, passengers at the backseats are able to enjoy a live entertainment and do multifarious playing control operations using the remote control for rear zone.

  • Page 48: Handling And Cleaning Discs

    V-AVM651F Handling and cleaning discs • Dirty, scratched or warped discs may cause skip ping or noise. • Handle the disc only by the edges. To keep clean do not touch its surface. • Discs should be stored in their cases after use to avoid scratches.
  • Page 49 V-AVM651F Never use thinner benzene, record cleaner or anti static spray on a compact disc. Such chemicals can damage its plastic surface. Downloaded from Caradio-Manual.com Manuals...

  • Page 50: Troubleshooting Guide

    V-AVM651F Troubleshooting guide Symptom Cause Solution No power. The car ignition is not on. If the power supply is properly connected The fuse is blown. to the car accessory switch the ignition button to “ACC”. Replace the fuse. Disc cannot be loaded.
  • Page 51 V-AVM651F The radio does not work. The antenna cable is not connected. Insert the antenna cable firmly. The radio station automatic The signals are too weak. Select a station manually. selection does not work. Downloaded from Caradio-Manual.com Manuals...

  • Page 52: Specification

    V-AVM651F Specification General Power supply: 12 V DC Current consumption: max. 15 A Maximum power output: 50 W x 4 channels Compatible formats: DVD/SVCD/VCD/HDCD/MPEG4/MP3/WMA/CDDA/Picture- CD/JPEG Supported disks: DVD/DVD±R/DVD±RW/CD/CD-R/CD-RW/SD Dimensions (L x W x H)/weight: 185 x 178 x 100 mm / 2.98 kg Working temperature range: -20ºС...
  • Page 53 V-AVM651F Frequency range: 522 kHz - 1620 kHz Preset memory stations: Audio specification Output: 4 Vrms Frequency response: 20 Hz - 20 KHz S/N ratio(A-vtd): 75 dB Line out Output: Specifications are subject to change without notice. Mass and dimension are approximate.

  • Page 54: Содержание

    V-AVM651F Уважаемый покупатель! Благодарим Вас за покупку нашего изделия. Для обеспечения безопасности рекомендуется тщательно изучить настоящее руководство перед подключением, эксплуатацией и/или регулировкой изделия, и сохраняйте руководство для использования в будущем. Содержание Содержание ................................54 Меры предосторожности ............................56 Мультизонное устройство ............................58 Комплект поставки ..............................59 Установка/подключение...
  • Page 55 V-AVM651F Руководство по устранению неисправностей ......................111 Технические характеристики ..........................113 Downloaded from Caradio-Manual.com Manuals...

  • Page 56: Меры Предосторожности

    V-AVM651F Меры предосторожности • Использование данного устройства при температуре ниже -10ºС может привести к поломке. Перед использованием предварительно прогрейте салон автомобиля до рекомендованной температуры! • Тщательно изучите настоящую инструкцию, чтобы ознакомиться с аудиосистемой. • При установке и подключении изделия отключите отрицательную клемму аккумулятора...
  • Page 57 V-AVM651F • Не позволяйте проводам динамиков касаться друг друга или корпуса автомобиля после включении прибора. В противном случае, может быть перегружен или выйти из строя усилитель. • Установите устройство горизонтально. Установка его под углом больше 30º может привести к плохой работе изделия.

  • Page 58: Мультизонное Устройство

    V-AVM651F Мультизонное устройство Определение «мультизонность» заключается в возможности использования одного головного устройства в качестве двух источников сигнала. Например, при помощи распределения источников сигнала владелец мультизонного головного устройства может слушать приемник с помощью фронтальной акустики или пользоваться навигационной информацией, высвечиваемой на дисплее устройства (первая зона), в то время как пассажиры, сидящие...

  • Page 59: Комплект Поставки

    V-AVM651F Комплект поставки № Пункт Рисунок Кол-во № Пункт Рисунок Кол-во DVD плеер Салфетки ПДУ первой ISO кабель зоны ПДУ второй Кабель в пучке зоны Руководство Аудио кабель пользователя Навигационный Гарантийный кабель талон Информация Защитный для колпачок потребителя Downloaded from Caradio-Manual.com Manuals...

  • Page 60: Установка/Подключение

    V-AVM651F Установка/подключение DVD/CD/MP3 ресивер V-AVM651F рекомендуется для установки в автомобиле Ford Focus 2, а так же для автомобилей имеющих установочное место для головного устройства размером в 2 Din. Стояночный тормоз Камера заднего вида Downloaded from Caradio-Manual.com Manuals...
  • Page 61 V-AVM651F Установка 1. Поместите защитный колпачок на болт в задней части устройства, подсоедините кабель питания и разъем антенны к соответствующим входам устройства. 2. Вставьте устройство в установочное отверстие до характерного щелчка, означающего, что устройство установлено правильно. Downloaded from Caradio-Manual.com Manuals...
  • Page 62 V-AVM651F Электрические соединения Downloaded from Caradio-Manual.com Manuals...

  • Page 63: Органы Управления

    V-AVM651F Органы управления Монитор 1. Кнопка POWER/MUTE 2. Кнопка SRC 3. Регулятор VOL/SEL 4. Кнопка MENU 5. Кнопка NAVI 6. Слот для загрузки дисков 7. Инфракрасный сенсор 8. Кнопка EJECT 9. Кнопка WIDE/PIC 10. Кнопка RESET 11. Регулятор TUNE/ENT 12. Слот для SD карт...
  • Page 64 V-AVM651F Пульт дистанционного управления (ПДУ) 1 (основной) Кнопка EJECT - нажмите кнопку, чтобы вынуть/установить диск в слот. Кнопка SRC - нажмите эту кнопку, чтобы выбрать источник воспроизведения. Кнопка MUTE - во время воспроизведения нажмите кнопку, чтобы выключить звук. Нажмите повторно, чтобы вернуть звук на...
  • Page 65 V-AVM651F 11. Кнопка REPT A-B – нажмите эту кнопку, чтобы начать воспроизведение фрагмента А-В. 12. Кнопка REPT – в режиме DVD нажимайте эту кнопку, чтобы начать повторное воспроизведение раздела/главы/диска. 13. Кнопка DVD – нажмите эту кнопку, чтобы войти в режим DVD.
  • Page 66 V-AVM651F В режиме TUNER нажмите кнопку , чтобы начать ручной поиск каналов по диапазону назад. 26. Кнопка PLAY/PAUSE - во время воспроизведения нажмите эту кнопку, чтобы начать воспроизведение. Нажмите еще раз, чтобы поставить воспроизведение на паузу. 27. Кнопка - В меню используйте эту кнопку для выделения пунктов меню. В режиме воспроизведения...
  • Page 67 V-AVM651F Пульт дистанционного управления (ПДУ) 2 (вторая зона) Кнопка MUTE - во время воспроизведения нажмите кнопку, чтобы выключить звук. Нажмите снова, чтобы вернуть звук на прежний уровень. Кнопка SRC - нажмите эту кнопку, чтобы выбрать источник воспроизведения. Кнопка TITLE – нажмите на нее, чтобы открыть меню разделов...
  • Page 68 V-AVM651F Кнопка - в меню используйте эту кнопку для передвижения вверх. В режиме DVD нажмите эту кнопку, чтобы начать ускоренное воспроизведение. 10. Кнопка – в меню используйте эту кнопку для передвижения вниз. В режиме DVD нажмите эту кнопку, чтобы начать замедленное воспроизведение.
  • Page 69 V-AVM651F Замена батарей в ПДУ: 1. Откройте отсек для батарей в направлении, указанном стрелкой. 2. Замените старую батарею на новую (CR 2025 3V), соблюдая полярность. Примечание: Не позволяйте детям играть с батареями. Неправильное использование батарей может стать причиной перегрева или возгорания, что в свою очередь...

  • Page 70: Операции С Монитором

    V-AVM651F Операции с монитором Формат изображения Нажимайте кнопку WIDE/PIC на панели или кнопку WIDE на ПДУ, чтобы выбрать формат: CINEMA (Во весь экран) => WIDE (Широкий, 16:9) => NORMAL (Нормально, 4:3) => STANDBY (Выкл.). Настройки параметров изображения В следующей таблице приведены режимы, соответствующие источникам сигнала: Источник...
  • Page 71 V-AVM651F 2. Нажимайте кнопки на ПДУ или вращайте регулятор TUNE/ENT на панели, чтобы выбрать настройку: PICTURE (изображение), COLOR (цветность), CONTRAST (контрастность), BRIGHT (яркость), TINT (оттенок). 3. Нажимайте кнопки на ПДУ или вращайте регулятор TUNE/ENT на панели, чтобы отрегулировать выбранную настройку.
  • Page 72 V-AVM651F Примечание: Режимы эквалайзера: Пол => Ров => Тан => Поп => Дж => Рок => Аку. Опции Bass, Mid и Treble могут быть настроены только в режиме эквалайзера Пол. Функции стояночного тормоза Если кабель PRK SW подсоединен к рычагу стояночного тормоза, изображение на TFT-дисплее будет...
  • Page 73 V-AVM651F Когда задействован провод телефона MUTE (см. схему электрического подключения), при поступлении звонка остальные источники звука будут приглушены и в динамиках будет слышен только звонок телефона. Движение задним ходом Если подключена камера заднего вида, при движении автомобиля задним ходом устройство автоматически...

  • Page 74: Основные Операции

    V-AVM651F Основные операции Сброс установок При эксплуатации устройства впервые, после замены батарей или при сбоях в работе устройства необходимо сбросить настройки устройства и вернуть фабричные настройки параметров. Для этого нажмите кнопку RESET на панели. Включение/выключение питания Нажмите кнопку POWER/MUTE на панели или кнопку POWER на ПДУ, чтобы включить устройство.
  • Page 75 V-AVM651F Когда питание магнитолы включено, нажмите кнопку POWER/MUТЕ на панели или кнопку MUTE на ПДУ, чтобы отключить звук. Нажмите эту кнопку еще раз или нажимайте кнопки VOL+/-, чтобы включить звук. Выбор режима работы Нажмите кнопку SRC на панели или на ПДУ, чтобы открыть список источников сигнала. Путем...

  • Page 76: Цифровой Тюнер

    V-AVM651F Цифровой тюнер Выбор режима Нажмите кнопку TUNER на ПДУ, чтобы переключиться непосредственно на режим радио, или нажимайте кнопку SRC на панели или на ПДУ, чтобы выбрать режим радио, или нажмите кнопку MENU на устройстве или на левый верхний угол дисплея, чтобы открыть меню источников сигнала, затем нажмите...
  • Page 77 V-AVM651F 1. Название источника сигнала 2. Индикатор стерео сигнала 3. Текущий диапазон и частота радио сигнала 4. Индикатор функции LOC 5. Часы 6. Мультизонный режим 7. Кнопки управления радио 8. Предустановленные радиостанции 9. Индикатор поиска радиостанций Чтобы вернуться в главное меню, нажмите сенсорную кнопку «Радио» в левом верхнем углу дисплея.
  • Page 78 V-AVM651F • Ручной поиск: Вращайте регулятор TUNE/ENT на панели или нажимайте кнопки на ПДУ или нажимайте кнопки на дисплее, чтобы вручную для поиска радиостанции вниз или вверх по диапазону. Для сохранения найденной станции нажмите и удерживайте цифровые кнопки (1-6). •...

  • Page 79: Воспроизведение Дисков

    V-AVM651F Воспроизведение дисков Используемая терминология PBC (управление воспроизведением) Управление воспроизведением – это меню, записанное на видео компакт-дисках форматов SVCD or VCD2.0. Использование экранного меню видео компакт-диска с PBC, позволяет Вам пользоваться простыми интерактивными программами с функциями поиска. Вы также можете просматривать...
  • Page 80 V-AVM651F Диски для воспроизведения • Это устройство может воспроизводить разновидности цифровых дисков: DVD/DVD±R/DVD±RW/CD/CD-R/CD-RW/SD. • Совместимо с форматами: DVD/SVCD/VCD/HDCD/MPEG4/MP3/WMA/CDDA/Picture-CD/JPEG. • Поддерживаются следующие типы файлов: Аудио файлы: MP3 (*.mp3) WMA (*.wma) Видео файлы: MP4 (*.avi, DIVX3.11/4.0/5.0/6.0 and XVID) MPEG 2(*.vob) MPEG 1(*.dat) Файлы...
  • Page 81 V-AVM651F Сенсорное управление В любом режиме, чтобы войти в главное меню (MAIN MENU), прикоснитесь к левому углу верхней области TFT-дисплея. Теперь, нажав на сенсорную пиктограмму соответствующих кнопок, Вы можете выбрать источник воспроизведения (Радио, DVD, SD CARD, AUX IN, NAVI, Камера (если камера заднего вида подключена)), либо...
  • Page 82 V-AVM651F 3. Чтобы вынуть диск, нажмите кнопку EJECT на панели или на ПДУ. После чего устройство автоматически перейдет в режим “Радио”. Воспроизведение/Пауза Дождитесь, пока плеер загрузит диск. Нажмите кнопку PLAY/PAUSE на ПДУ или кнопку TUNE/ENT на панели, чтобы начать воспроизведение. Во время воспроизведения нажмите кнопку PLAY/PAUSE на ПДУ...
  • Page 83 V-AVM651F Ускоренное воспроизведение вперед/назад Нажимайте во время воспроизведения кнопку на ПДУ, чтобы выбрать скорость перемотки: Х2 => Х4 => Х8 => Х20 (вперед), Х2 => Х4 => Х8 => Х20 (назад). Нажмите кнопку PLAY/PAUSE на ПДУ или регулятор TUNE/ENT на панели, чтобы вернуться к нормальному воспроизведению.
  • Page 84 V-AVM651F 2. На том моменте, до которого Вы хотите произвести повторное воспроизведение (точка В), нажмите кнопку REPT A-B еще раз. Повторное воспроизведение отрывка А-В начнется автоматически. 3. Чтобы остановить воспроизведение нажмите кнопку еще раз. Случайное воспроизведение (только для дисков DVD/CD/VCD/MP3) Во...
  • Page 85 V-AVM651F Время --:--:-- Время --:--:-- Время --:--:-- Раз/Гл ---/--- Трек ---/--- Трек ---/--- При помощи кнопок на ПДУ выделите вид поиска: по времени, по номеру раздела/главы, по номеру трека. • Поиск по времени: нажимайте кнопки с цифрами, чтобы ввести время, с которого Вы хотите начать...
  • Page 86 V-AVM651F Выбор языка аудио и канала (для CD/VCD/DVD дисков) • Для DVD Нажимайте кнопку AUDIO на ПДУ, чтобы выбрать язык аудио или откройте меню ЯЗЫК (обратитесь к разделу DVD УСТАНОВКИ данного руководства для пользователей). • Для CD/VCD Нажимайте кнопку AUDIO на ПДУ, чтобы выбрать канал: Левый канал => Правый канал => Стерео.
  • Page 87 V-AVM651F PBC (управление воспроизведением) (только для VCD дисков) Если вы вставляете VCD с функцией PBC, автоматически начинается воспроизведение с начала 1-ого трека. Нажмите кнопку MENU на ПДУ, чтобы во время воспроизведения активизировать интерактивное меню на дисплее. Если меню состоит из списка разделов, Вы можете непосредственно выбирать нужные при помощи кнопок...
  • Page 88 V-AVM651F Нажимайте кнопку SUBTITLE на ПДУ для переключения среди поддерживаемых диском языков. Если диск поддерживает только одни субтитры, функция не будет работать. Изменение угла (только для DVD дисков) Если DVD-диск поддерживает воспроизведение с различных точек съемки, нажмите кнопку ANGLE на...
  • Page 89 V-AVM651F Front: DVD - текущий источник (режим) передней зоны - DVD Reart: AUX IN - текущий источник (режим) задней зоны – AUX IN Dolby digital – текущий режим аудио ByPass – система ProLogic не используется. Для VCD диска: VCD2/0 – тип диска...
  • Page 90 V-AVM651F Reart: AUX IN - текущий источник (режим) задней зоны – AUX IN EQ: FLAT – текущая настройка эквалайзера – FLAT (выкл.) Loud: Level1 – статус функции Loud (тонкомпенсации). Операции с аудио/видео файлами/изображениями При загрузке диска с различными файлами (аудио, видео, изображениями), на дисплее появится меню...
  • Page 91 V-AVM651F Обзор МР3 Замечания по МР3: • МР3 это краткое обозначение аудио слоя MPEG 3 и относится к стандарту технологии сжатия звука. • Данное изделие позволяет воспроизводить файлы МР3 на дисках DVD-R/-RW, DVD+R/+RW, CD- ROM, CD-R/-RW. • Изделие может считывать файлы МР3, записанные в формате, соответствующем ISO 9660. Однако оно...
  • Page 92 V-AVM651F • НЕ сохраняйте более 448 файлов МР3 на диске. • Для формата, совместимого с ISO 9660, максимально допустимая глубина вложенных папок равняется 8, включая корневую директорию (папку). • При использовании диска CD-R воспроизведение возможно только для дисков, у которых закрыта...

  • Page 93: Работа С Sd/Mmc Картой

    V-AVM651F Работа с SD/MMC картой Выбор режима Вставьте SD карту в слот. Нажмите кнопку SD на панели или на ПДУ, чтобы переключиться на режим SD непосредственно, или нажимайте кнопку SRC на панели или на ПДУ, чтобы выбрать режим SD. Или...
  • Page 94 V-AVM651F Операции с SD картами Воспроизведение/пауза треков Та же самая операция, что и для режима DVD. Остановка воспроизведения Та же самая операция, что и для режима DVD. Воспроизведение предыдущего/следующего трека Та же самая операция, что и для режима DVD. Повторное воспроизведение...

  • Page 95: Установки Системы

    V-AVM651F Установки системы Внимание: Установки системы доступны в режимах РАДИО, DVD, AUX IN, SD КАРТА. В любом режиме нажмите на левый верхний угол дисплея, чтобы открыть главное МЕНЮ. При помощи кнопок курсора или сенсорной кнопки УСТАН. на дисплее откройте меню УСТАН.
  • Page 96 V-AVM651F В меню УСТАН. СИСТЕМЫ вращайте регулятор TUNE/ENT на панели или кнопки или на ПДУ или нажмите на соответствующие кнопки на дисплее, чтобы выбрать пункты: ASP УСТАН., ОСНОВ. УСТАН., SCREEN CAL. Вращайте регулятор TUNE/ENT на панели или нажмите на соответствующую кнопку на дисплее, чтобы открыть меню...
  • Page 97 V-AVM651F ASP установки Бас центр. част.: выберите центральную частоту усиления низких частот: 40 Гц, 50 Гц, 60 Гц, 70 Гц, 80 Гц, 100 Гц, 120 Гц, 150 Гц. Бас Q-Factor: позволяет изменить уровень низкочастотного сигнала: 1.0, 1.25, 1.5, 2.0. Режим Бас: усиление значения амплитудно-частотных характеристик...
  • Page 98 V-AVM651F Основные установки Радио: выберите систему радио: США, Юж. Ам. 1, Аравия, Китай, Юж. Ам. 2, Европа, Корея, OIRT. Режим часы: выберите формат часов: 12 Hr (12 ч), 24 Hr (24 ч). Парковка (Камера): выберите режим изображения при парковке: Вкл.
  • Page 99 V-AVM651F Калибровка экрана Используйте эту функцию, когда дисплей работает некорректно. Выполните его калибровку, руководствуясь советами на дисплее, которые появятся после открытия окна SCREEN CAL. Downloaded from Caradio-Manual.com Manuals...

  • Page 100: Dvd Установки

    V-AVM651F DVD установки В любом режиме прикоснитесь к левому верхнему углу дисплея, чтобы открыть главное МЕНЮ. При помощи кнопок курсора или сенсорной кнопки УСТАН. на дисплее откройте меню УСТАНОВКИ. В меню УСТАНОВКИ вращайте регулятор TUNE/ENT на панели, нажимайте кнопки на ПДУ или соответствующие кнопки на...
  • Page 101 V-AVM651F В меню DVD УСТАНОВКИ нажимайте кнопки курсора на ПДУ или нажимайте соответствующие кнопки на дисплее, чтобы выбрать пункты: ЯЗЫК, ВИДЕО, АУДИО, SPK CONFIG, SURROUND FX, КОНТРОЛЬ. Нажмите кнопку PLAY/PAUSE на ПДУ или регулятор TUNE/ENT на панели, чтобы открыть меню настроек.
  • Page 102 V-AVM651F Во время воспроизведения Вы можете нажать кнопку AUDIO на ПДУ, чтобы выбрать язык аудио: Английский, Китайский, Русский. DVD меню: выберите язык меню DVD диска: Английский, Китайский, Русский. Когда язык выбран при нажатии кнопку TITLE меню диска будет на выбранном языке.
  • Page 103 V-AVM651F Центр. (Центральный): это задержка во времени между сигналом центрального динамика и передних динамиков. Для улучшения звучания установите необходимую Вам временную задержку: 0 мс (одновременно с передними динамиками), 1 мс (задержка в 1 миллисекунду), 2мс, 3мс, 4мс, 5 мс. Тылов (тыловые): это задержка во времени между сигналом задних динамиков и передних динамиков.
  • Page 104 V-AVM651F Surround FX Dolby ProLogic II - это усовершенствованный вариант формата Dolby ProLogic, отличается наличием двух дополнительных каналов, может быть сформирован из стерео сигнала. Формат сигнала ProLogic возможно прослушать только в режиме многоканального звука (минимальные требования: фронт, тыл, центр, сабвуфер).
  • Page 105 V-AVM651F Размер: функция регулирует преобразование сигнала и компонентов сигнала между передними и задними динамиками. Эта функция доступна только при активном режиме «Музыка». Выберите параметр преобразования сигнала для тыловых и фронтальных динамиков из вариантов: 0, 1, 2, 3, 4, 5, 6.
  • Page 106 V-AVM651F Если Вы хотите сменить пароль, введите действующий пароль и нажмите кнопку PLAY/PAUSE на ПДУ или TURNER/ENT на панели, затем введите 4-значный новый пароль и нажмите кнопку PLAY/PAUSE или TURNER/ENT на панели для подтверждения нового пароля. Контроль: При воспроизведении диска с функцией родительского контроля, Вы можете выбрать...

  • Page 107: Другие Режимы Работы

    V-AVM651F Другие режимы работы Режим AUX IN С помощью функции режима AUX IN к устройству можно подключить внешние источников видео сигнала (AV) (см. диаграмму электрических соединений). Нажимайте кнопку SRC на панели или на ПДУ, чтобы установить устройство в режим AUX IN, или нажмите на верхний...
  • Page 108 V-AVM651F Режим NAVI (Навигация) К устройству можно подключить навигационную систему (см. диаграмму электрических соединений). Нажимайте кнопку SRC на панели или на ПДУ, чтобы установить устройство в режим NAVI, или нажмите на верхний левый угол дисплея, чтобы открыть меню источников сигнала. Нажмите на сенсорную кнопку...

  • Page 109: Обращение С Дисками

    V-AVM651F Обращение с дисками • Грязные, поцарапанные или погнутые диски могут вызвать искажение звука или шумы • Держите диск только за края. Чтобы обеспечить чистоту, не прикасайтесь к его поверхности. • Диски должны храниться в их чехлах после использования, чтобы не поцарапать их поверхность.
  • Page 110 V-AVM651F Чистка дисков Отпечатки пальцев должны быть тщательно стерты с поверхности диска мягкой тканью. В отличие от обычных пластинок, компакт-диски не имеют канавок для сбора пыли и микроскопических частиц грязи, поэтому их можно легко отчистить мягкой тканью. Вытирайте прямолинейным движением от центра к...
  • Page 111 V-AVM651F Руководство по устранению неисправностей Неисправность Причина Решение Зажигание машины не включено. Если источник питания подключен надлежащим образом к выключателю Нет питания машины, установите ключ зажигания в положение “АСС”. Сгорел предохранитель. Замените предохранитель. Невозможно В плеер установлен диск. Удалите диск из плеера, затем установите...
  • Page 112 V-AVM651F Не работает Сигналы слишком слабы. Выберите станцию вручную. автоматический выбор радиостанции Downloaded from Caradio-Manual.com Manuals...
  • Page 113 V-AVM651F Технические характеристики Общие Источник питания 12 В Потребляемый ток Максимум 15 А Максимальная выходная 50 Вт х 4 канала мощность Воспроизводимые форматы DVD/SVCD/VCD/HDCD/MPEG4/MP3/WMA/CDDA/Picture-CD/JPEG файлов Поддерживаемые форматы дисков DVD/DVD±R/DVD±RW/CD/CD-R/CD-RW/SD Размеры (Д х Ш х В)/вес 185 х 178 х 100 мм/2,98 кг...
  • Page 114 V-AVM651F AM радио Частотный диапазон 522-1620 Кгц Память цифрового тюнера 12 станций Аудио Максимальный уровень сигнала на 4 В RMS выходе Частотный диапазон 20 Гц – 20 Кгц (+/-3 дБ) Уровень сигнал-шум (A-vtd) 75 дБ Линейный выход Выход 2 В...
