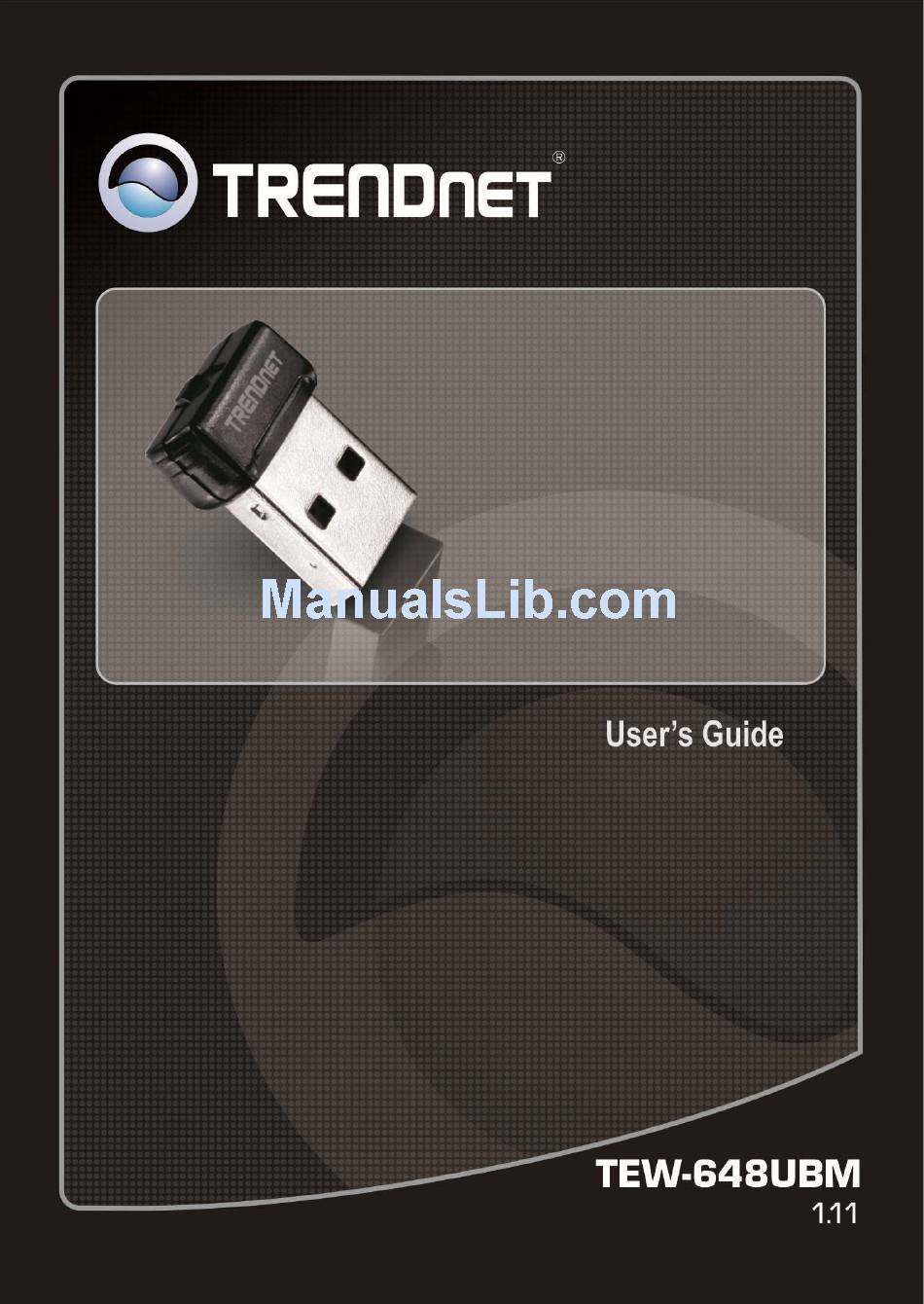

TRENDnet TEW-648UBM User Manual

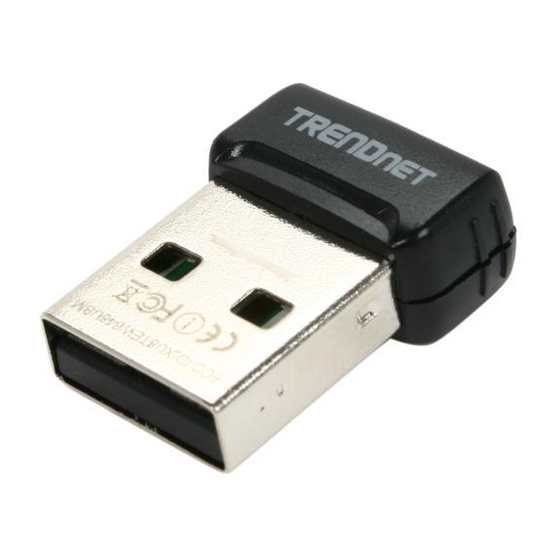

150mbps micro wireless n usb adapter
Hide thumbs Also See for TEW-648UBM:
Table of Contents

Advertisement

Quick Links

Download this manual See also: User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TEW-648UBM and is the answer not in the manual?

Questions and answers

Related Manuals for TRENDnet TEW-648UBM

Summary of Contents for TRENDnet TEW-648UBM

  • Page 2 Federal Communication Commission Interference Statement  This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of  the FCC Rules.  These limits are designed to provide reasonable protection against harmful interference in a residential  installation.  This  equipment  generates,  uses  and  can  radiate  radio  frequency  energy  and,  if  not  installed  and  used  in  accordance  with  the  instructions,  may  cause  harmful  interference  to  radio  communications.    However,  there  is  no  guarantee that interference will not occur in a particular installation.  If this equipment does cause harmful interference  to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged  to try to correct the interference by one of the following measures:   ...
  • Page 3 Industry Canada statement:    This device complies with RSS‐210 of the Industry Canada Rules. Operation is subject to the following two conditions: (1)  This  device  may  not  cause  harmful  interference,  and  (2)  this  device  must  accept  any  interference  received,  including  interference that may cause undesired operation.    IMPORTANT NOTE:  Radiation Exposure Statement:  This  equipment  complies  with  Canada  radiation  exposure  limits set  forth  for  an uncontrolled  environment.  End  users  must  follow  the  specific  operating  instructions  for  satisfying  RF  exposure  compliance.  To  maintain  compliance  with  Canada RF exposure compliance requirements, please follow operation instruction as documented in this manual.  ...
  • Page 4 Directive 1999/5/EC. Español [Spanish] Por medio de la presente TRENDnet declara que el TEW-648UBM cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE.
  • Page 5 Slovensko [Slovenian] TRENDnet izjavlja, da je ta v skladu z bistvenimi TEW-648UBM zahtevami in ostalimi relevantnimi določili direktive 1999/5/ES. Slovensky [Slovak] TRENDnet týmto vyhlasuje, že spĺňa základné TEW-648UBM požiadavky a všetky príslušné ustanovenia Smernice 1999/5/ES. Suomi [Finnish] TRENDnet vakuuttaa täten että...

  • Page 6: Table Of Contents

    TABLE OF CONTENT Introduction ........................... 6  Unpacking and Setup  ........................ 7  Unpacking ........................... 7  System Requirements  ......................... 7  IDentifying external components  .................... 8  WPS Button  .......................... 8  Wireless Performance Considerations .................. 9  Software Installation ........................ 10  Windows Based Utility Installation  ................... 10  Wireless Utility Setting ........................ 12  General  ............................ 12  Profile  ............................ 13  Available Networks ........................ 16  Status ............................ 17  Statistics ............................ 18  WPS ............................ 19  Technical Specifications  ....................... 25 ...

  • Page 7: Introduction

    INTRODUCTION  Congratulations on your purchase of this 150Mbps Micro Wireless N USB Adapter.  This manual contains detailed instructions regarding the operation of this product.  Please keep this manual for future reference.    With the 150Mbps Micro Wireless N USB Adapter, a desktop or laptop computer  can  communicate  with  another  computer  wirelessly.  An  easy‐to‐use  utility  is  bundled  with  the  Wireless  USB  Adapter  for  configuration,  monitoring,  and  diagnostic purposes.   The  150Mbps Micro  Wireless  N  USB  Adapter can  wirelessly  transmit  and  receive  data, at a speed of up to 150 megabits per second.    The  150Mbps  Micro  Wireless  N  USB  Adapter  provides  users  with  access  to  real‐ time ...

  • Page 8: Unpacking And Setup

    UNPACKING AND SETUP  This  section  provides  unpacking  and  setup  information  for  the  150Mbps  Micro  Wireless N USB Adapter.  Unpacking  The box should contain the following items:  TEW‐648UBM Micro Wireless N USB Adapter   Multi‐Language Quick Installation Guide   CD‐ROM (Driver & Utility)   If  any  item  is  found  missing  or  damaged,  please  contact  your  local  reseller  for  replacement.    System Requirements  Before installation, check the following:  Make  sure  your  computer  is  running  at  least  a  300MHz  or  above  processor  ...

  • Page 9: Identifying External Components

    IDENTIFYING EXTERNAL COMPONENTS  WPS Button  Press  the WPS button start the WPS pairing, the LED will begins to blinking for 3  blinks/second, once the connection is successfully established between the AP and  the  adapter,  the  LED  will  remain  in  solid  for  5  seconds  to  tell  the  users  that  the  connection has been established. After 5 second, the LED will light off to indicate  user that the Access Point or Wireless Router is ready for a new WPS connection  and the adapter is associated with the Access Point or Wireless Router.       ...

  • Page 10: Wireless Performance Considerations

    WIRELESS PERFORMANCE CONSIDERATIONS  There are a number of factors that can impact the range of wireless devices.    1. Adjust  your  wireless  devices  so  that  the  signal  is  traveling  in  a  straight  path,  rather than at an angle. The more material the signal has to pass through the  more signal you will lose.    2. Keep  the  number  of  obstructions  to  a  minimum.  Each  obstruction  can  reduce  the range of a wireless device.  Position the wireless devices in a manner that  will minimize the amount of obstructions between them.    3. Building materials can have a large impact on your wireless signal. In an indoor  environment,  try  to  position  the  wireless  devices  so  that  the  signal  passes  through less dense material such as dry wall.  Dense materials like metal, solid ...

  • Page 11: Software Installation

    SOFTWARE INSTALLATION  This section describes how to install the driver and utility for the Micro Wireless N  USB Adapter.  Windows Based Utility Installation  1) Insert  the  Utility  and  Driver  CD‐ROM  into  your  computer’s  CD‐ROM  drive  and  then click Install Utility.      2) Follow the InstallShield Wizard Instructions     ...
  • Page 12 During the installation, you might see these warning message, please select  continue anyway to install the software.     (Windows 7/Vista)        (Windows XP)                    3) Click Finish to complete utility installation.      4) Plug the TEW‐648UBM 150Mbps Micro Wireless N USB Adapter into an  available USB slot on your computer, drivers will install automatically.    ...

  • Page 13: Wireless Utility Setting

    WIRELESS UTILITY SETTING  The user can configure the wireless settings using the Wireless Adapter  Configuration Utility.  Double‐click the utility icon that appears in the taskbar.        The  Wireless  Adapter  Configuration  Utility  is  divided  into  six  sections:  General,  Profile, Available Networks, Status, Statistics and WPS.    General  This screen shows the general information of the wireless adapter.       Status: Shows connection status.  Speed: Shows the transmission and the reception data rate.    Type: Shows the connection type, Infrastructure or Ad‐Hoc mode.   Encryption: Shows the current encryption type used.  ...

  • Page 14: Profile

    SSID:  Shows  the  current  SSID,  which  must  be  the  same  as  your  wireless  access  point or router in order to establish the connection correctly.   Wireless Mode: Shows the current wireless mode used.  Signal Strength: Shows the wireless signal strength of the connection between the  adapter and the Access Point or router.  Link Quality: Shows the statistics of data transfer, and the calculation is based on    the number of packets transmitted and received.  Network Address: Shows the MAC address and IP address of the adapter.     Profile  The user can create and manage the created profiles for home, work or public  areas. By double‐clicking on one of the created profile, the setting will adjust to  the specific setting such as SSID, channel, and encryption as saved by that  particular profile.   ...
  • Page 15 Add:  Adds  a  profile.  The  following  screen  will  appear.  The  user  can  enter  the  necessary  information  required  for  accessing  the  particular  Access  Point  or  Wireless  Router.  Or  you  can  search  the  desire  wireless  router  or  AP  under  Available Networks section and click on Add Profile button to add the Profile.      Remove: Deletes the selected profile ...
  • Page 16 Wireless Network Security: The following options are available: Open System,  Shared Key, WPA‐PSK, WPA2‐PSK, WPA EAP‐TLS, WPA2 EPA‐TLS .  Select Open  System, Shared Key for WEP data encryption feature.  Open or Shared Key  Open System and Shared Key require the user to set a WEP key to exchange data  with other wireless clients that have the same WEP key. WEP is considered basic  level of wireless encryption, if you would like higher security connection, WPA2  encryption is recommended.    Default Key: select one of the 4 keys to use.   Network Key: choose the encryption way, either in HEX or ASCII formats,  and enter the password in the blank space.    Key Length: select 64 or 128 bits as the length of the keys  Key Format: HEX or ASCII  Key Length ASCII Type characters 0-9, A-F, a-f alphanumeric format 64-bit 10 characters 5 characters 128-bit 26 characters 13 characters   WPA‐PSK / WPA2‐PSK  If using the WPA‐PSK/WPA2‐PSK authentication method, please select the  Encryption type for TKIP or AES then enter the Passphrase key. The minimum  length is 8 characters. ...

  • Page 17: Available Networks

    Available Networks  This screen allows the user to scan for available wireless network.  It also allows  the user to establish wireless communications with a target device.        Available Networks – displays the wireless networks (wireless clients, access  points or routers) that are within range.   Select any one of the wireless networks and connect to it by double‐clicking.   Click the “Refresh” button to rescan for available networks.           ...

  • Page 18: Status

    Status  Display the information of the adapter including manufacturer, driver version,  utility version, encryption, encryption type, region, adapter’s MAC address,  current connection data rate, channel, connection status, the associated router or  Access Point’s SSID, network type, associated device’s MAC address, and Up time.        SSID: Service Set Identifier, which is a unique name shared among all wireless  clients in a wireless network. The SSID must match the wireless access point or  router’s SSID that you are connecting to.   Network Type:   ●  Infrastructure – to establish wireless communication with the LAN and other  wireless clients through the use of Access Points or Wireless Router. This is  most common type of connection.   ●  Ad‐Hoc – to establish point‐to‐point wireless communication directly with  other wireless client devices. ...

  • Page 19: Statistics

    Statistics   This section displays the statistics of the adapter connection. TX means  transmission and RX means Reception.    ...

  • Page 20: Wps

    WPS  Wi‐Fi Protected Setup (WPS) is an optional certification program from the Wi‐Fi  Alliance that is designed to ease the task of setting up and configuring security on  a wireless network. There are two methods used in the WPS as below instruction.    Push Button  Using  the  WPS  configuration  with  the  Push  Button  method,  the  configuration  steps as below:         ...
  • Page 21 1) Click on the “Push Button Config(PBC)” button.    2) Push the WPS button on your wireless access point or router.  3) Cliek the Next button start the WPS configuration.  4) If the WPS configuration was successful, the follow window will show on.  5) If the WPS configuration was failed, the follow window will show on.   ...
  • Page 22 Enter a PIN  Using the WPS configuration with the PIN  Input method, the configuration steps  as below:    1) Click on the Pin Input Config (PIN) button, the PIN is shown on the button of  the windows.     ...
  • Page 23 2) Enter the PIN code into the WPS “Clint PIN number” of you wireless access  point or router ( in example, TRENDnet TEW‐652BRP Wireless N Router) then  click the  Start PIN button, the wireless access point or router will start the WPS  configuration process.      3) Choose to select the specific AP/Router or a WPS enabled device with client PIN  entered.      ...
  • Page 24 4) Select  a  wireless  access  point  or  router  then  click  the  Select  button  start  the  WPS configuration.        ...
  • Page 25 5) If the WPS configuration was successful, the follow window will show on.        6) If the WPS configuration was failed, the follow window will show on.  Try to repeat the steps again if this screen appears.          ...

  • Page 26: Technical Specifications

    TECHNICAL SPECIFICATIONS    Hardware  Interface  USB 2.0  Standards  IEEE 802.11b, IEEE 802.11g, and Based on IEEE 802.11n technology  Button  WPS button: enables quick wireless connection with WPS function  Power  Receive mode: 100mA (max.) ; Transmit mode : 210mA (max)  Consumption  Supported OS  Windows 7 (32/64‐bit), Vista (32/64‐bit), XP(32/64‐bit)  Dimensions  20 x 15 x 7 mm (0.8 x 0.6 x 0.3 in.)  (LxWxH)  Weight  1 g (0.03 oz)  Temperature  Operating: 0 ~ 40 C (32 ~ 104 F)  Storage: ‐10 ~ 70 C (14 ~ 158 F)  Humidity  Max. 95%  (non‐condensing)  Certifications  CE, FCC  Wireless  Modulation  OFDM, DSSS  Antenna  Built‐in on board antenna  Frequency  2.412 ~ 2.484 GHz    Data  Rate  (auto  802.11b: up to 11Mbps  fallback)  802.11g: up to 54Mbps   802.11n: up to 150Mbps  Output Power ...
  • Page 27   If a product does not operate as warranted during the applicable warranty period, TRENDnet shall reserve the  right, at its expense, to repair or replace the defective product or part and deliver an equivalent product or  part to the customer. The repair/replacement unit’s warranty continues from the original date of purchase. All  products  that  are  replaced  become  the  property  of  TRENDnet.  Replacement  products  may  be  new  or  reconditioned.  TRENDnet  does  not  issue  refunds  or  credit.  Please  contact  the  point‐of‐purchase  for  their  return policies.    TRENDnet  shall  not  be  responsible  for  any  software,  firmware,  information,  or  memory  data  of  customer ...
  • Page 28   LIMITATION  OF  LIABILITY:  TO  THE  FULL  EXTENT  ALLOWED  BY  LAW  TRENDNET  ALSO  EXCLUDES  FOR  ITSELF  AND ITS SUPPLIERS ANY LIABILITY, WHETHER BASED IN CONTRACT OR TORT (INCLUDING NEGLIGENCE), FOR  INCIDENTAL,  CONSEQUENTIAL,  INDIRECT,  SPECIAL,  OR  PUNITIVE  DAMAGES  OF  ANY  KIND,  OR  FOR  LOSS  OF  REVENUE  OR  PROFITS,  LOSS  OF  BUSINESS,  LOSS  OF  INFORMATION  OR  DATE,  OR  OTHER  FINANCIAL  LOSS ...
  • Page 29  ...
