IRIS – Digitaler Infrarotstrahler Iris EF
4.2.11 Anschluss Infrarotstrahler – Steuerzentrale
• Jeder Infrarotstrahler benötigt seine eigene Stromversorgung. Schließen Sie den Infrarotstrahler an
eine Netzsteckdose an.
• Schließen Sie den Strahler Iris EF an die Steuerzentrale Iris TS an. Bis zu 30 Infrarotstrahler können
im Einkabelprinzip in bis zu 4 Linien an die Steuerzentrale Iris TS angeschlossen werden.
• Das Einschalten der Strahler erfolgt über ein vorhandenes HF-Signal. Erhält der Infrarotstrahler
Iris EF kein Signal von der Steuerzentrale schaltet er in den Stand-by-Modus.
• Durch unterschiedliche Abstände zwischen Steuerzentrale und den verschiedenen Infrarotstrahlern
kann es zu einer Signalverzögerung kommen. Um so genannte „Aussetzer" zu vermeiden, sollten
Sie gleichlange Kabel verwenden.
• Die Kabelverzögerung kann auch über die Signalausgleichstaste am Infrarotstrahler ausgeglichen
werden.
• Achtung:
Wenn Sie mehrere Infrarotstrahler im Einkabelprinzip an eine Steuerzentrale Iris TS anschließen,
schließen Sie an den freien BNC-Anschluss des letzten Infrarotstrahlers einen Abschlusswiderstand
von 75 Ohm an, um Signalreflektionen zu vermeiden.

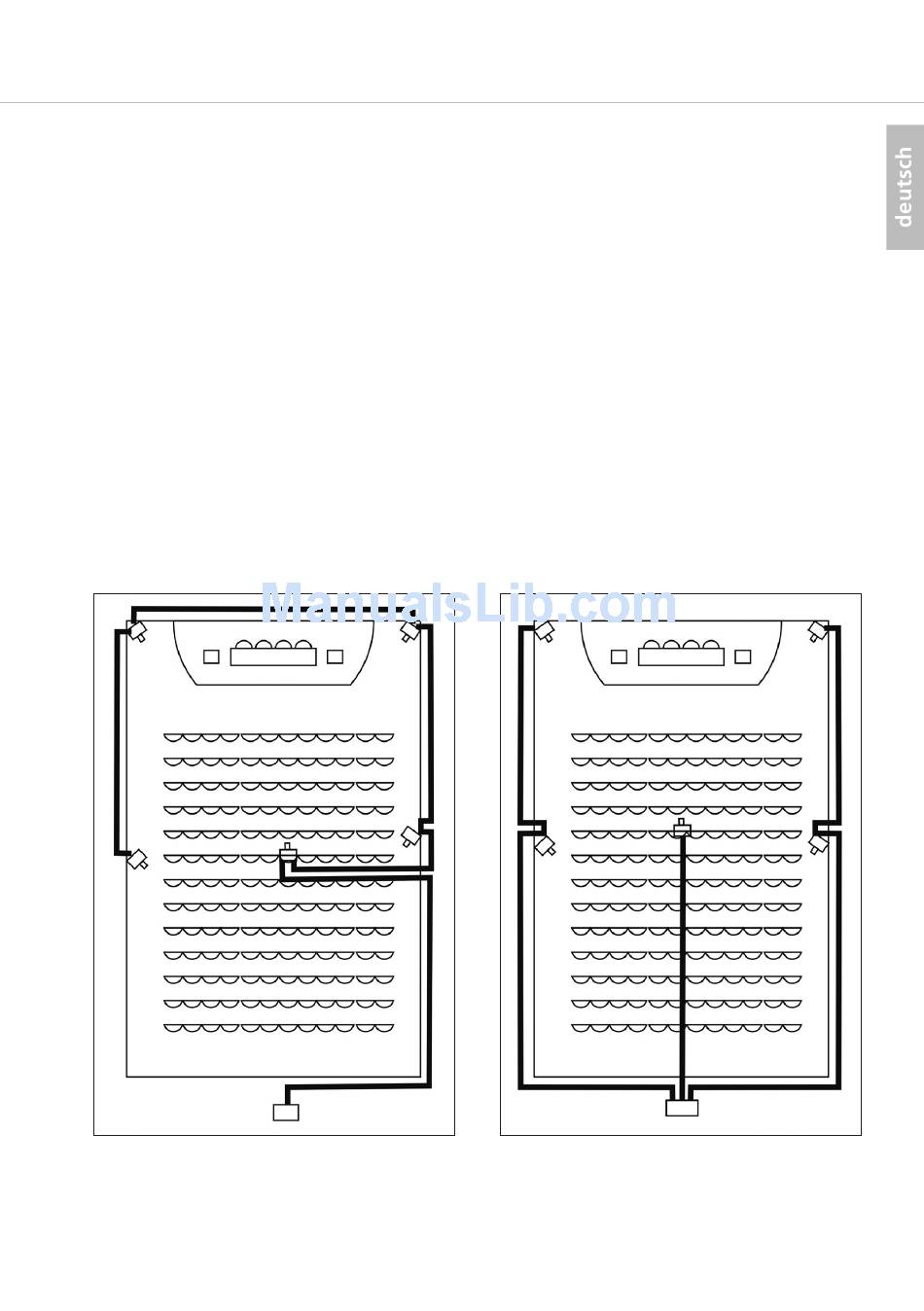

Beispiele
