4.
Tracer un cercle de diamètre
27,9 cm (11 po) centré sur le trou de
guidage – voir la FIGURE 2. Marquer le
centre du trou de diamètre 3 cm
(1-1/4 po) à percer pour le passage du
câble électrique – voir la FIGURE 2.
5.
Découper les planches de
platelage du toit sur le périmètre du
cercle de diamètre 27,9 cm (11 po).
Percer le trou de diamètre 3 cm
(1-1/4 po) qui permettra le passage du
câble électrique.

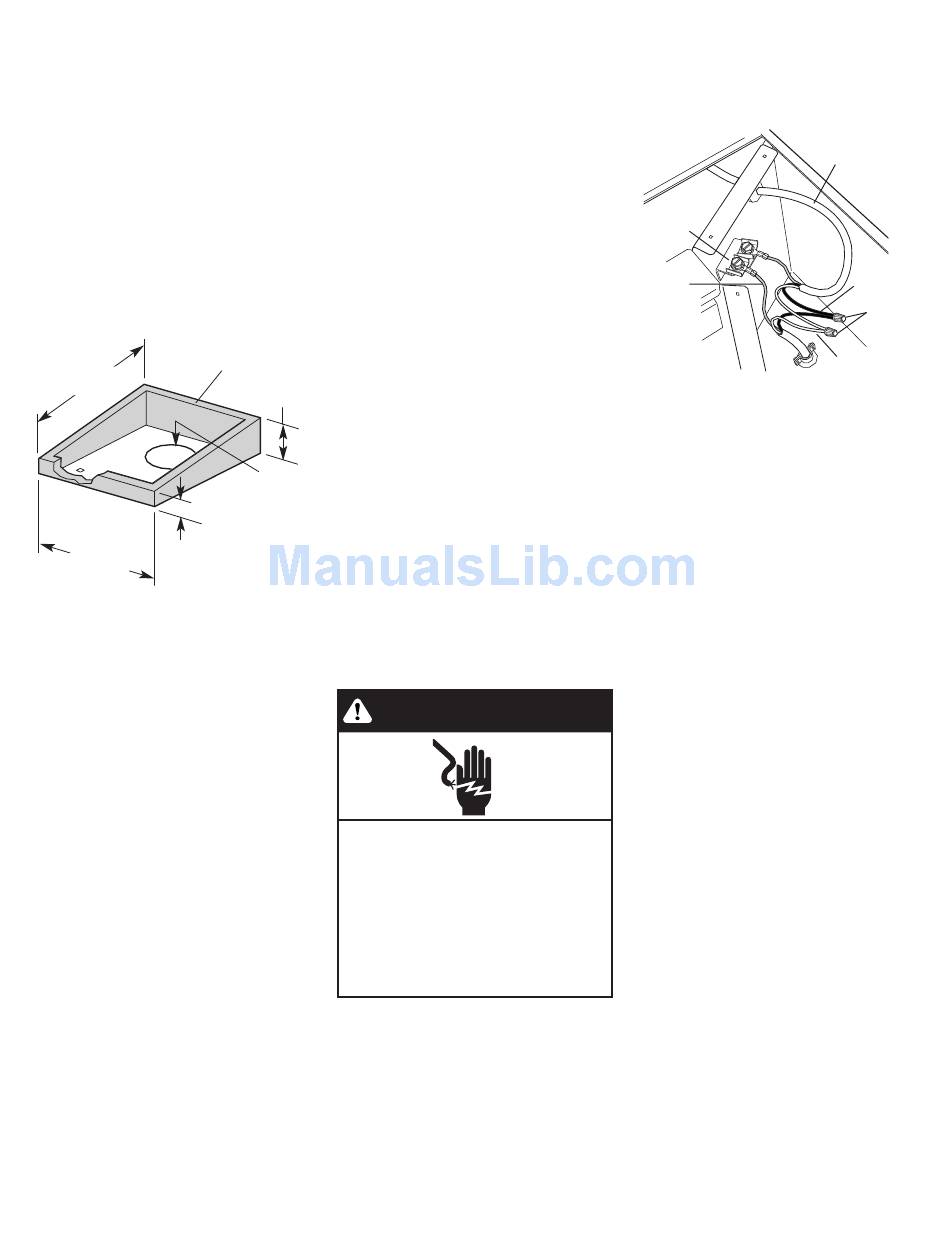

Installation du ventilateur
extérieur sur un toit plat :
cadre de support en
bois (2 x 4 po)
84,5 cm
(33-1/4 po)
«
»
côté
décharge
du ventilateur
67,9 cm
5,1 cm
(26-3/4 po)
(2 po)
Centre le trou de dia. 27,9 cm (11 po)
entre des solives.
Réaliser une base de support qui
permettra le montage du ventilateur
extérieur avec une pente d'au moins
6,4 cm (2 1/2 po). Assurer l'étanchéité de
la base selon le besoin.
Positionner la base de telle manière que
la bouche d'aspiration du ventilateur
extérieur soit alignée avec le trou de dia.
27,9 cm (11 po), et pour que le ventilateur
repose uniformément sur la base, sans
espacement.
NOTE : Veiller à ce que la décharge du
ventilateur extérieur soit orientée du côté
opposé au vent prévalent.
Pour le positionnement du trou de dia.
3 cm (1 1/4 po), utiliser les dimensions de
la FIGURE 1 ou de la FIGURE 2 (Page 3).
6.
Enlever les clous de toiture sur la
section supérieure (deux tiers) des
bardeaux pour permettre l'insertion du
solin du ventilateur extérieur sous les
bardeaux.
7.
Centrer la collerette du ventilateur
extérieur sur le trou de diamètre 27,9 cm
(11 po); veiller à ce que le trou de dia.
3 cm (1 1/4 po) pour le passage du câble
électrique s'aligne avec le trou
correspondant de la boîte de connexion.
Page 4
8.
Fixer le ventilateur extérieur sur le
toit ou sur le châssis de support à l'aide
de vis de taille appropriée. On devra
obturer les quatre trous du panneau
arrière pour éviter l'introduction d'humidité
dans la résidence, à travers la caisse du
ventilateur extérieur.
9.
Utiliser de l'adhésif à toiture pour
réaliser l'étanchéité entre les bardeaux et
le solin, tout autour du châssis de support
ou de la caisse du ventilateur extérieur, et
sur la tête des vis de montage.
NOTE : Si le sommet et les côtés du
ventilateur extérieur doivent être
recouverts par une garniture :
• Réaliser d'abord tous les raccordements
électriques et vérifier le bon
fonctionnement du ventilateur.
• Ne pas obstruer l'ouverture de la grille
17,8 cm
(7 po)
de décharge avec la garniture; ceci
dégraderait la performance du
ventilateur.
10.
Passer à "Raccordement
trou de dia
27,9 cm
électrique et raccordement au conduit
(11 po)
d'aspiration", page 4.
Raccordement
électrique et
raccordement au
conduit d'aspiration
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant
électrique avant l'entretien.
Connecter le conducteur de liaison à
la terre avec la vis verte dans la boîte
de connexion.
Le non-respect de ces instructions
peut causer un décès ou un choc
électrique.
1.
Connecter le conduit sur la
collerette de plastique noir du ventilateur
extérieur; assurer l'étanchéité avec du
ruban adhésif pour conduits.
2.
Enlever le couvercle de la boîte de
connexion et faire passer le câble
d'alimentation 120 volts à travers le serre-
câble.
vis verte
de liaison
à la terre
conducteur
vert de
liaison à la
terre
FIGURE 3
3.
Réaliser les raccordements du
câblage. (Voir le schéma de câblage à la
FIGURE 3.)
Avec des connecteurs de fils :
• Raccorder les fils blancs.
• Raccorder les fils noirs.
• Connecter le conducteur vert de liaison
à la terre du câble d'alimentation avec la
vis verte de liaison à la terre non
utilisée.
• Bien serrer les vis du serre-câble.
4.
Réinstaller le couvercle de la boîte
de connexion; bien serrer les vis. Veiller à
ne coincer aucun conducteur sous le
couvercle.
5.
Réinstaller le couvercle du
ventilateur; bien serrer les vis.
6.
Connecter le conduit d'air à la
hotte.
7.
Exécuter les derniers
raccordements électriques – voir les
instructions d'installation fournies avec la
hotte sans ventilateur ou le système
rétractable d'aspiration par le bas.
8.
Mettre le ventilateur sous tension.
Exécuter les instructions de la section
"Contrôle du fonctionnement" dans les
instructions d'installation fournies avec la
hotte; vérifier que le ventilateur fonctionne
correctement. Le cas échéant, vérifier
que le volet peut manœuvrer librement.
câblage du
moteur
conducteurs
noirs
connecteurs
de fils
conducteurs
blancs
