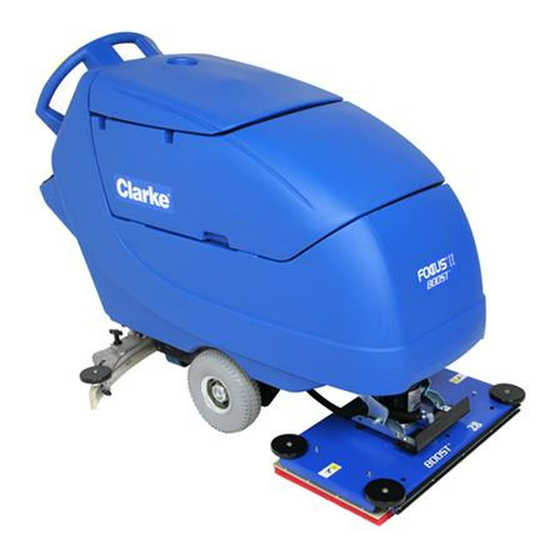

Operator's Manual / Manuel d'utilisation / Libro de Instrucciones
Models:
05370A, 05370C, 05380A, 05380C, 05390A, 05390C, 05400A, 05400C,
05410A, 05410C, 05420A, 05420C, 56380651, 56380657, 56380658, 56380659
U.S. Patent No. 6,105,192; No. 6,760,947; and Patent Pending
Patents Pending
READ THIS BOOK
LEA ESTE MANUAL
LISEZ CE MANUEL
This book has important information for the use and safe operation of this machine. Failure to read this
book prior to operating or attempting any service or maintenance procedure to your Clarke machine
could result in injury to you or to other personnel; damage to the machine or to other property could
occur as well. You must have training in the operation of this machine before using it. If your operator(s)
cannot read this manual, have it explained fully before attempting to operate this machine.
All directions given in this book are as seen from the operator's position at the rear of the machine.
Form No. 71483A
12/08 revised 9/10
AUTOSCRUBBER
Disc 26 / Disc 28 / Disc 34
Cylindrical 28
MID-SIZE
®
/
EN
English (2 - 27)
ES
Español (28 - 53)
FR
Français (54 - 79)
Clarke
®

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 05370A and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Clarke 05370A

Summary of Contents for Clarke 05370A

  • Page 1 This book has important information for the use and safe operation of this machine. Failure to read this book prior to operating or attempting any service or maintenance procedure to your Clarke machine could result in injury to you or to other personnel; damage to the machine or to other property could occur as well.

  • Page 2: Table Of Contents

    Products in such environments. The Manufacturer disclaims any responsibility to advise purchasers of any specifi c requirements that may be applicable to the use of the Products in such environments. revised 9/10 Clarke ® -2- FORM NO. 71483A Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER...

  • Page 3: Operator Safety Instructions

    Failure to read the Owner’s Manual prior to operating or attempting any service or maintenance procedure to your Clarke machine could result in injury to you or to other personnel; damage to the machine or to other property could occur as well. You must have training in the operation of this machine before using it. If your operator(s) cannot read English, have this manual explained fully before attempting to operate this machine.

  • Page 4: Introduction

    Introduction Clarke’s Focus II Disc 34/28/26, BOOST 32/28 and Cylindrical 28 automatic scrubbers are effi cient and superior fl oor cleaning machines. The Focus II Disc 34 uses two brushes or pads to scrub a path 34 inches wide. The Focus II Disc 28 uses two brushes or pads to scrub a path 28 inches wide.

  • Page 5: Machine Specifi Cations

    18 months pro-rate on batteries (90 days full unconditional) Vibration @ handle <2.5m/s Sound test @ operator’s ear 71 dBA 63 dBA 63 dBA Clarke ® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER ® FORM NO. 71483A - 5 -...

  • Page 6: Procedures For Transporting

    Put the traverse speed switch in the mid range speed setting. As the machine begins to travel down the ramp, maintain a slow downward speed by pressing either of the forward switches. Replace squeegee assembly and other removed components, after the machine is unloaded and ready to use. Clarke ® -6- FORM NO. 71483A Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER...

  • Page 7: Symbols Used On Focus Ii Midsize

    Do not wash the machine with direct or pressurized water jets. Additional Brush Pressure (Not Available on Cylindrical) Charge/Battery Meter Vacuum On/Off Chemical Mixing Control (Optional) Solution Control Clarke ® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER ® FORM NO. 71483A - 7 -...

  • Page 8: Machine Control Panel

    Chemical Mixing Control (Optional) (See Figure 1, Item “N”) The chemical mixing control regulates the amount of concentration of cleaning chemical mixed with the clear water from the solution tank. Turning the chemical mixing knob clockwise increases the concentration of chemical. Clarke ® -8- FORM NO. 71483A Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER...
  • Page 9 ENGLISH MACHINE CONTROL PANEL Figure 1 Clarke ® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER ® FORM NO. 71483A - 9 -...

  • Page 10: Machine Controls And Features

    Never charge any battery with an unsuitable battery charger. Carefully follow the instruc- tions by the manufacturer of the batteries and battery charger. Figure 5 Clarke ® revised 9/10 -10- FORM NO. 71483A Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER...
  • Page 11 Repeat step 1 to verify that proper charger profi le was pro- grammed for battery type (WET or GEL). NOTE: Charge the batteries before using the machine. Clarke ® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER ® FORM NO. 71483A - 11 -...
  • Page 12 Locate drain hose behind the transaxle. d. Place hand behind fl ange and open valve. e. When empty, close valve. f. Neutralize any acid spills with ammonia or bicarbonate of soda. Clarke ® -12- FORM NO. 71483A Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER...
  • Page 13 When recharging the batteries, keep the recovery tank open. Check the level of the electrolyte and if necessary top off with distilled water. revised 9/10 Clarke ® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER ®...
  • Page 14 4. Go to the front of the machine and pull downward on the brush or pad until it releases from the fl ex plates. See fi gure 11. Figure 11 Clarke ® -14- FORM NO. 71483A Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER...
  • Page 15 4. Unlatch right and left brush housings and remove them. See fi gure 12. 5. Push down on two sides of the brush or pad driver until the gim- bals release. Clarke ® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER ®...
  • Page 16 Do not oper- ate this machine unless it is completely assembled. Inspect the machine care- fully before operation. Clarke ® -16- FORM NO. 71483A Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER ®...

  • Page 17: How To Operate The Machine

    fl ammables such as gasoline, grain dust, solvents, and thinners. Only use a cleaning concentration recommended by the chemi- cal manufacturer. WARNING: Clarke recommends a maximum water Figure 17 temperature of 120°F(49°C) Clarke ® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER ®...
  • Page 18 6. Slowly close the recovery tank. NOTE: With the knob turned fully counterclockwise, only water will be delivered to the fl oor. GREEN BLUE YELLOW Figure 19 Clarke ® -18- FORM NO. 71483A Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER ®...
  • Page 19 Do not use with or near fl ammables such as gasoline, grain dust, solvents and thinners. Only use a cleaning concentration recommended by the chemical manufacturer. WARNING: Clarke recommends a maximum water tem- perature of 120 F (49 Figure 20 Operating The Machine NOTE: Put the machine in the lowest traverse speed setting.
  • Page 20 Lower the brush or pad and scrub the fl oor. Scrub the fl oor again with additional solution and lower the squeegee and turn vacuum motor “ON”. Pick up all the solution with the squeegee. Clarke ® -20- FORM NO. 71483A Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER...

  • Page 21: Maintenance

    6. Check the installation of the squeegee and squeegee hose. 7. Make sure the solution drain/level indicator hose is secure on upper fi tting. Clarke ® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER ® FORM NO. 71483A - 21 -...
  • Page 22 Use a clean cloth and wipe the surface of the machine. Charge the batteries. See the instruction in the section of this book called “How To Charge The Batteries”. Clarke ® -22- FORM NO. 71483A Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER...
  • Page 23 2. Disconnect the batteries. Use a cloth and a solution of ammonia or bicar- bonate of soda to wipe the top of the batteries. Clean the battery terminals. Reconnect the batteries. 3. Check the hoses for leaks, obstructions and other damage. Clarke ® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER ®...
  • Page 24 Electrical repairs must be done by authorized personnel only. Maintenance Procedures Must Be Done : Contact a Clarke Authorized Service Center to perform these procedures. Every 500 hrs (heavy) 1000 hrs (normal) 1. Check the carbon brushes in the electric motors.

  • Page 25: How To Correct Problems In The Machine

    Replace the fuses. Check the batteries connections. Release parking brake (if installed) NOTE: If the motors continue to stop, consult an authorized service person. Clarke ® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER ® FORM NO. 71483A - 25 -...
  • Page 26 ENGLISH Clarke ® -26- FORM NO. 71483A Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER ®...
  • Page 27 ENGLISH Clarke ® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER ® FORM NO. 71483A - 27 -...
