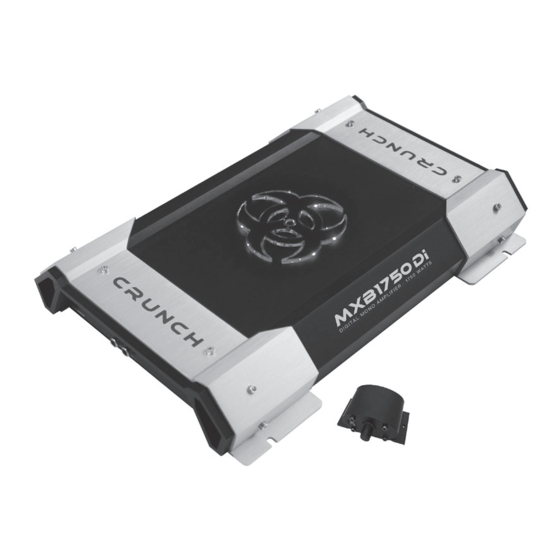

Crunch BlackMaxx MXB 1750 Di Owner's Manual

Mono class d subwoofer amplifier
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

MONO CLASS D SUBWOOFER AMPLIFIER
BENUTZERHANDBUCH
OWNER'S MANUAL

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BlackMaxx MXB 1750 Di and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Crunch BlackMaxx MXB 1750 Di

Summary of Contents for Crunch BlackMaxx MXB 1750 Di

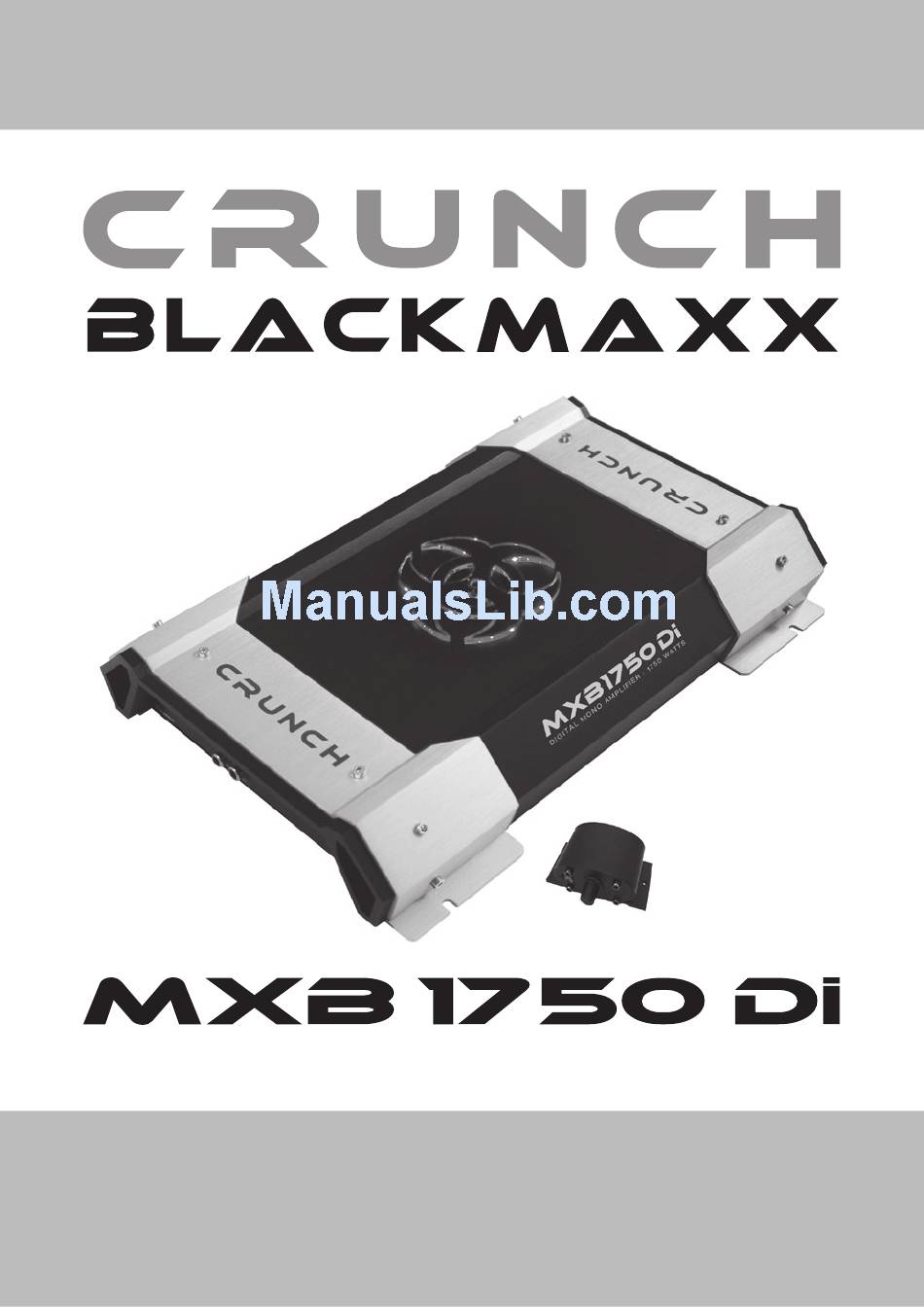

  • Page 1 MONO CLASS D SUBWOOFER AMPLIFIER BENUTZERHANDBUCH OWNER‘S MANUAL...

  • Page 2: Table Of Contents

    INHALTSVERZEICHNIS SICHERHEITSHINWEISE INSTALLATIONSHINWEISE Mechanische Installation ........................4 Elektrische Anschlüsse ........................5 FUNKTIONSHINWEISE Funktionen und Bedienelemente .......................6 Anschlussbeispiele ..........................8 • Normal-Modus: Subwoofer-Betrieb ....................8 • Master/Slave-Modus: Subwoofer-Betrieb mit zwei Verstärkern ............9 ALLGEMEINE HINWEISE Technische Daten ..........................11 Garantiehinweis ..........................11 FEHLERBEHEBUNG HINWEIS Dieses Symbol weist Sie auf wichtige Hinweise auf den folgenden Seiten hin. Bei Nichtbeachtung besteht die Gefahr das zu installierende Gerät oder Teile des Fahrzeugs zu beschädigen.

  • Page 3: Sicherheitshinweise

    SICHERHEITSHINWEISE BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. An- FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. Bauen Sie das Ge- dernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder rät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist.

  • Page 4: Installationshinweise

    INSTALLATIONSHINWEISE HINWEIS Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgur- te, Tank oder ähnliche Teile beschädigt bzw.entfernt werden.

  • Page 5: Elektrische Anschlüsse

    INPUT OUTPUT PHASE INPUT SHIFT LEVEL BASS POWER LEVEL SONIC PASS BOOST INSTALLATIONSHINWEISE 0° HIGH 180° 20Hz 50Hz 30Hz 250Hz 18dB REMOTE PROTECT CONTROL ELEKTRISCHE ANSCHLÜSSE – – +12V FUSE MODE MASTER SLAVE BRIDGE LINK SPEAKER OUTPUT POWER INPUT VOR DEM ANSCHLIESSEN Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich.

  • Page 6: Funktionshinweise

    FUNKTIONSHINWEISE FUNKTIONEN UND BEDIENELEMENTE INPUT OUTPUT PHASE INPUT SHIFT LEVEL BASS POWER LEVEL SONIC PASS BOOST 0° HIGH 180° 20Hz 50Hz 30Hz 250Hz 18dB REMOTE PROTECT CONTROL POWER/PROTECT – – +12V FUSE Leuchtet die POWER LED, ist der Verstärker betriebsbereit. MODE Leuchtet die PROTECT LED, liegt eine Fehlfunktion vor.
  • Page 7 FUNKTIONSHINWEISE INPUT OUTPUT Der LOW PASS-Regler (Tiefpassfilter) bestimmt die Begrenzung des Frequenzgangs der Lautsprecher nach oben. PHASE INPUT SHIFT LEVEL BASS POWER Die Trennfrequenz ist stufenlos von 30Hz bis 250Hz regelbar. LEVEL SONIC PASS BOOST 0° HIGH 180° 20Hz 50Hz 30Hz 250Hz 18dB Der BASS BOOST-Regler regelt die Bassanhebung stufenlos von 0dB bis +18dB bei 45 Hz.

  • Page 8: Anschlussbeispiele

    FUNKTIONSHINWEISE INPUT OUTPUT PHASE INPUT LEVEL SHIFT BASS POWER LEVEL SONIC PASS BOOST 0° ANSCHLUSSBEISPIEL HIGH 180° 20Hz 50Hz 30Hz 250Hz 18dB REMOTE PROTECT CONTROL Normal-Modus: Subwoofer-Betrieb MASTER INPUT OUTPUT – – +12V FUSE INPUT PHASE MODE SHIFT LEVEL BASS POWER LEVEL SONIC...

  • Page 9: Master/Slave-Modus: Subwoofer-Betrieb Mit Zwei Verstärkern

    FUNKTIONSHINWEISE ANSCHLUSSBEISPIEL Master/Slave-Modus: Subwoofer-Betrieb mit zwei Verstärkern MASTER SLAVE INPUT OUTPUT INPUT OUTPUT INPUT PHASE INPUT PHASE SHIFT SHIFT LEVEL BASS LEVEL BASS POWER POWER LEVEL SONIC PASS BOOST LEVEL SONIC PASS BOOST 0° 0° HIGH HIGH 180° 180° 20Hz 50Hz 30Hz 250Hz 18dB 20Hz 50Hz...
  • Page 10 FUNKTIONSHINWEISE INPUT OUTPUT INPUT OUTPUT INPUT PHASE INPUT PHASE SHIFT SHIFT LEVEL LEVEL BASS BASS POWER POWER LEVEL SONIC PASS BOOST LEVEL SONIC PASS BOOST ANSCHLUSSBEISPIEL 0° 0° HIGH HIGH 180° 180° 20Hz 50Hz 30Hz 250Hz 18dB 20Hz 50Hz 30Hz 250Hz 18dB REMOTE REMOTE...

  • Page 11: Allgemeine Hinweise

    Alle Crunch Verstärker sind mit einer individuelle Seriennummer versehen, die für statistische und servicebedingte Zwecke aufgezeich- net wird. Alle Crunch Verstärker sind zudem mit einer CE-Kennzeichnung versehen. Damit sind die Geräte für den Betrieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertifiziert.

  • Page 12: Fehlerbehebung

    FEHLERBEHEBUNG STÖRUNGEN / INTERFERENZEN Die Ursache von Interferenzen sind meist immer die verlegten Kabel. Besonders anfällig dafür sind die Strom- und Cinchkabel des Sound Systems. Oftmals werden Interferenzen durch Generatoren (Lichtmaschine) oder andere elektronische Steuergeräte des KFZ (Benzinpumpe, Klimaanlage etc.) verursacht. Die meisten dieser Probleme können durch korrektes und sorgfältiges Verkabeln vermie- den werden.
  • Page 13 FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.
  • Page 14 TABLE OF CONTENT SAFETY INSTRUCTIONS INSTALLATION INSTRUCTIONS Mechanical installation ........................16 Electrical interconnection.........................17 FUNCTIONAL INSTRUCTIONS Features and operational controls ....................18 Interconnection examples........................20 • Normal mode: subwoofer operation ....................20 • Master/Slave mode: subwoofer operation with two amplifiers ............21 GENERAL NOTES Specifications ..........................23 Warranty ............................23 TROUBLE SHOOTING NOTE...

  • Page 15: Safety Instructions

    SAFETY INSTRUCTIONS PLEASE NOTE THE FOLLOWING ADVICES BEFORE THE FIRST OPERATION! THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPER-ATION DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT WILL BE WITH A 12V ON-BOARD ELECTRICAL SYSTEM OF A VEHICLE. Other- EXPOSED TO HIGH HUMIDITY AND DUST.

  • Page 16: Installation Instructions

    INSTALLATION INSTRUCTIONS NOTE Before you start with the installation of the sound system, disconnect necessarily the GROUND connection wire from the battery to avoid any risk of electric shocks and short circuits. MECHANICAL INSTALLATION Avoid any damages on the components of the vehicle like air bags, cables, board computer, seat belts, gastank or the like. Ensure that the chosen location provides a sufficient air circulation for the amplifier.

  • Page 17: Electrical Interconnection

    INSTALLATION INSTRUCTIONS INPUT OUTPUT PHASE INPUT SHIFT LEVEL BASS POWER LEVEL SONIC PASS BOOST 0° HIGH 180° 20Hz 50Hz 30Hz 250Hz 18dB REMOTE PROTECT CONTROL ELECTRICAL INTERCONNECTION – – +12V FUSE MODE MASTER SLAVE BRIDGE LINK SPEAKER OUTPUT POWER INPUT BEFORE CONNECTING For the professional installation of a sound system, car audio retail stores offers appropriate wire kits.

  • Page 18: Functional Instructions

    FUNCTIONAL INSTRUCTIONS FEATURES AND OPERATIONAL CONTROLS INPUT OUTPUT PHASE INPUT SHIFT LEVEL BASS POWER LEVEL SONIC PASS BOOST 0° HIGH 180° 20Hz 50Hz 30Hz 250Hz 18dB REMOTE PROTECT CONTROL POWER/PROTECT – – +12V FUSE If the POWER LED lights up, the amplifier is ready for operation. MODE If the PROTECT LED lights up, a malfunction is indicated.
  • Page 19 FUNCTIONAL INSTRUCTIONS INPUT OUTPUT The LOW PASS controller adjusts the cut-off point of the frequency range to above. The cut-off frequency is continuously adjus- PHASE INPUT SHIFT LEVEL BASS POWER table from 30 Hz to 250 Hz. LEVEL SONIC PASS BOOST 0°...

  • Page 20: Interconnection Examples

    FUNCTIONAL INSTRUCTIONS INPUT OUTPUT PHASE INPUT LEVEL SHIFT BASS POWER LEVEL SONIC PASS BOOST 0° INTERCONNECTION EXAMPLE HIGH 180° 20Hz 50Hz 30Hz 250Hz 18dB REMOTE PROTECT CONTROL Normal mode: subwoofer operation MASTER INPUT OUTPUT – – +12V FUSE INPUT PHASE MODE SHIFT LEVEL...

  • Page 21: Master/Slave Mode: Subwoofer Operation With Two Amplifiers

    FUNCTIONAL INSTRUCTIONS INTERCONNECTION EXAMPLE Master/Slave mode: subwoofer operation with two amplifiers MASTER SLAVE INPUT OUTPUT INPUT OUTPUT INPUT PHASE INPUT PHASE SHIFT SHIFT LEVEL BASS LEVEL BASS POWER POWER LEVEL SONIC PASS BOOST LEVEL SONIC PASS BOOST 0° 0° HIGH HIGH 180°...
  • Page 22 FUNCTIONAL INSTRUCTIONS INPUT OUTPUT INPUT OUTPUT INPUT PHASE INPUT PHASE SHIFT SHIFT LEVEL LEVEL BASS BASS POWER POWER LEVEL SONIC PASS BOOST LEVEL SONIC PASS BOOST INTERCONNECTION EXAMPLE 0° 0° HIGH HIGH 180° 180° 20Hz 50Hz 30Hz 250Hz 18dB 20Hz 50Hz 30Hz 250Hz 18dB REMOTE...

  • Page 23: General Notes

    All Crunch amplifiers are labeled with a individual serialnumber, which will be registerd for statistic and service conditional purpo- ses. All Crunch amplifiers are also labeled with a CE-Certification Mark. Thereby these devices are certified for a use inside vehicles...

  • Page 24: Trouble Shooting

    TROUBLE SHOOTING ELECTRICAL INTERFERENCES The reason for interferences are mostly the routed cables and wires. Especially the power and audio cables (RCA) of your sound system are vulnerable. Often these interferences are caused by electric generators or other electrical units (fuel pump, AC etc.) of the car. The most of these problems can be prevented by a correct and careful wiring.
  • Page 25 TROUBLE SHOOTING Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct Recheck 2. The cabels have no mechanical or electrical contact Recheck 3. The remote turn-on connection from the headunit to the amplifier is not correct Recheck 4.
  • Page 26 NOTES...
  • Page 27 NOTES...
  • Page 28 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49(0)7253 - 9465-0 · Fax +49(0)7253 - 946510 www.audiodesign.de ©2014 Audio Design GmbH, All Rights Reserved...
