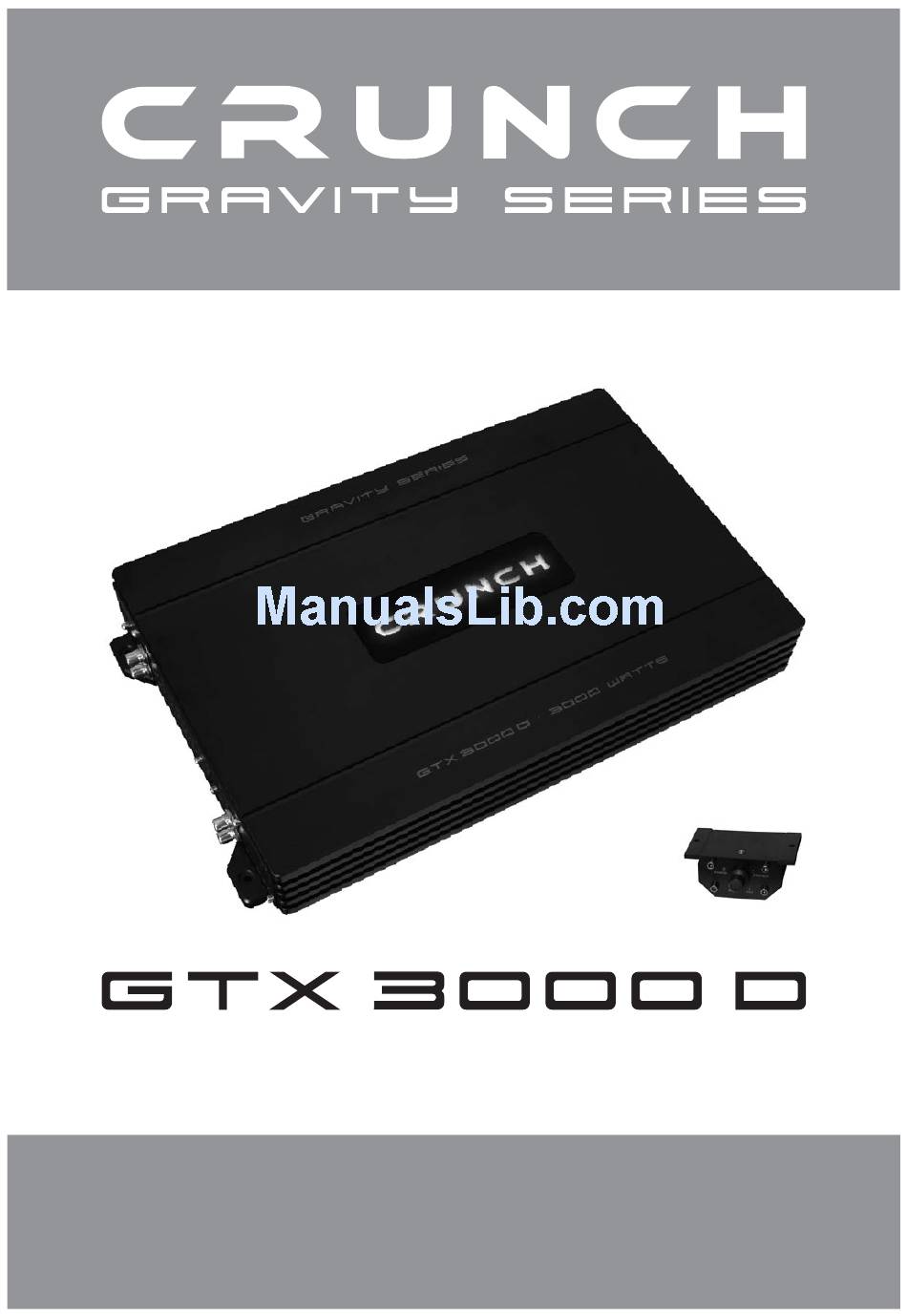

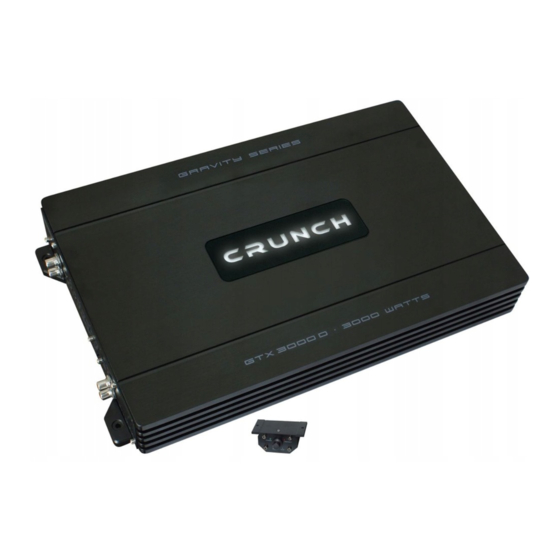

  • Page 1 C L A S S D M O N O C A R A U D I O A M P L I F I E R B E N U T Z E R H A N D B U C H O W N E R , S M A N U A L...

  • Page 2: Table Of Contents

    I N H A L T S V E R Z E I C H N I S SICHERHEITSHINWEISE INSTALLATIONSHINWEISE GTX3000D Funktionen und Bedienelemente Anschlussbeispiel: Tiefpass-Modus (normaler Subwoofer-Betrieb) Anschlussbeispiel: Master/Slave-Modus EINSTELLBEREICH DER FILTER TECHNISCHE DATEN FEHLERBEHEBUNG OWNER’S MANUAL IN ENGLISH FROM PAGE 15 Dieses Symbol weist Sie auf wichtige Hinweise auf den folgenden Seiten hin.

  • Page 3: Sicherheitshinweise

    S I C H E R H E I T S H I N W E I S E BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST.

  • Page 4: Installationshinweise

    I N S T A L L A T I O N S H I N W E I S E HINWEIS! Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B.
  • Page 5 Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten. Ziehen Sie nach der Installation alle Schrauben fest an, denn ein lockerer Anschluss kann eine Fehlfunktion, unzureichende Stromversorgung oder Störgeräusche sowie Verzerrungen zur Folge haben. Wir empfehlen dafür das CR35WK Kabelset von CRUNCH. GERÄTESICHERUNG (FUSE) Die integrierten Stecksicherungen schützen das Gerät vor Kurzschlüssen und Überlastung.

  • Page 6: Gtx3000D

    G T X 3 0 0 0 D FUNKTIONEN UND BEDIENELEMENTE 10 11 Die LINE INPUT-Cincheingänge sind zur Ansteuerung mittels Cinch-Kabel mit dem Steuergerät zu verbinden. Der optional verwendbare symmetrische Eingang (BALANCED INPUT) ist im Gegensatz zu normalen Cinchkabeln störunanfällig gegen Einstreuungen von der Fahrzeugelektronik.

  • Page 7: Anschlussbeispiel: Tiefpass-Modus (Normaler Subwoofer-Betrieb)

    G T X 3 0 0 0 D ANSCHLUSSBEISPIEL: Tiefpass-Modus mit einem Subwoofer Schalterstellung = HINWEIS! MASTER Stereo Cinch-Audiokabel Optional kann noch ein zweiter (R/L oder SUB OUT) Subwoofer an die nicht belegten vom Steuergerät mit dem Anschlussklemmen LINE INPUT R/L verbinden angeschlossen werden.

  • Page 8: Anschlussbeispiel: Master/Slave-Modus

    G T X 3 0 0 0 D ANSCHLUSSBEISPIEL: Master/Slave-Modus mit zwei Verstärker Bass-Fernbedienung mittels 1. Stereo Cinch-Audiokabel (L/R od. SUB OUT) beiliegendem Kabel mit dem vom Steuergerät mit LINE INPUT L/R des Anschluss am Verstärker MASTER- Verstärkers verbinden. (MASTER) verbinden (REMOTE) 2.
  • Page 9 G T X 3 0 0 0 D ANSCHLUSSBEISPIEL: Subwoofer mit Single-Schwingspule MASTER/SLAVE Link MASTER SLAVE wie auf Seite 8 beschrieben. Die Impedanz des Subwoofers von Subwoofer 2 Ohm darf nicht unterschritten werden. 2 – 8 Ohm ANSCHLUSSBEISPIEL: Subwoofer mit Dual-Schwingspule MASTER/SLAVE Link MASTER SLAVE...

  • Page 10: Einstellbereich Der Filter

    E I N S T E L L B E R E I C H E D E R F I L T E R LEVEL 0,7 V 0,25 V 0,2 V SUB SONIC 35 Hz 21 Hz 48 Hz 15 Hz 55 Hz LOW PASS...

  • Page 11: Technische Daten

    Alle Crunch Verstärker sind mit einer individuellen Seriennummer versehen, die für statistische und servicebedingte Zwecke aufgezeichnet wird. Alle Crunch Verstärker sind sowohl mit einer E-Kennzeichnung als auch einer CE-Kennzeichnung versehen. Damit sind die Geräte für den Betrieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertifiziert.

  • Page 12: Fehlerbehebung

    F E H L E R B E H E B U N G Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.
  • Page 13 F E H L E R B E H E B U N G HINWEIS! SCHUTZ-SCHALTUNG Im Verstärker sind verschiedene elektronische Schutzsicherungen integriert. Bei Überlastung, Überhitzung, Kurzschluss an den Lautsprechern, aber auch bei zu niederohmigen Betrieb oder mangelhafter Stromversorgung schaltet dieser ab, um größeren Schäden vorzubeugen.
  • Page 15 T A B L E O F C O N T E N T SAFETY INSTRUCTIONS INSTALLATION INSTRUCTIONS GTX3000D Features and operational controls Interconnection example Low Pass-Mode (standard subwoofer operation) Interconnection example Master/Slave-Mode FILTER SETTING RANGE SPECIFICATIONS TROUBLE SHOOTING This symbol adverts you a important reference note on the following pages. Attend these reference notes by any means, otherwise damage of the device or the vehicle may be caused.

  • Page 16: Safety Instructions

    S A F E T Y I N S T R U C T I O N S PLEASE ATTEND THE FOLLOWING ADVICES BEFORE THE FIRST OPERATION! DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPER- WILL BE EXPOSED TO HIGH HUMIDITY AND DUST.

  • Page 17: Installation Instructions

    I N S T A L L A T I O N I N S T R U C T I O N S REFERENCE NOTE Before you start with the installation of the sound system, disconnect by any means the GROUND connection wire from the battery, to avoid any risk of electric shock and short circuits.
  • Page 18 Make sure that all screws are fixed tight after the installation, because loosely connections may cause malfunctions, unsufficient power supply or interferences. We reccomend therefore the CRUNCH CR35WK wirekit. FUSE The inserted fuses protect the amplifier from shorts and capacity overload.

  • Page 19: Gtx3000D

    G T X 3 0 0 0 D FUNCTIONS AND OPERATIONAL CONTROLS 10 11 The LINE INPUT RCA jacks must be connected with the RCA output jacks of the headunit. The optional BALANCED INPUT is unlike the regular RCA-cables insusceptible against interspersion and interferences of the vehicle’s electronics.

  • Page 20: Interconnection Example Low Pass-Mode (Standard Subwoofer Operation)

    G T X 3 0 0 0 D INTERCONNECTION EXAMPLE Low Pass-Mode (Standard Subwoofer Operation) Switch setting = NOTE! MASTER Connect stereo RCA output A additional subwoofer can be (R/L or SUB OUT) connected to the non-occupied of the headunit with speaker outputs.

  • Page 21: Interconnection Example Master/Slave-Mode

    G T X 3 0 0 0 D INTERCONNECTION EXAMPLE Master/Slave Mode Connect the bass remote 1. Connect Stereo RCA output (L/R controller and the remote terminal or SUB OUT) of the headunit with the at the amplifier (MASTER) LINE INPUT CH1/2 of the MASTER amp with the enclosed cable.
  • Page 22 G T X 3 0 0 0 D INTERCONNECTION EXAMPLE 1 Subwoofer with a Single-Voicecoil MASTER/SLAVE Link MASTER SLAVE like described on page 21. The Impedance may not Subwoofer be lower than 2 ohms. 2 – 8 Ohms INTERCONNECTION EXAMPLE 1 Subwoofer with a Dual-Voicecoil MASTER/SLAVE Link MASTER SLAVE...

  • Page 23: Filter Setting Range

    F I L T E R S E T T I N G R A N G E LEVEL 0,7 V 0,25 V 0,2 V SUB SONIC 35 Hz 21 Hz 48 Hz 15 Hz 55 Hz LOW PASS 140 Hz 40 Hz 220 Hz 35 Hz...

  • Page 24: Specifications

    Technical specifications are subject to change! Errors are reserved! For damages on the vehicle and the device, caused by handling errors of the device, we can’t assume liability. All Crunch Amplifiers are tagged with a individual serialnumber, which will be registerd for statistic and service conditional purposes.

  • Page 25: Trouble Shooting

    T R O U B L E S H O O T I N G Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct. Recheck 2. The cabels have no mechanical or electrical contact. Recheck 3.
  • Page 26 T R O U B L E S H O O T I N G REFERENCE NOTE PROTECTION CIRCUIT This amplifier owns a protection circuit. If overloading, overheating and shorted loudspeakers, or too low impedance or insufficient power supply is insisted, the amplifier shuts down to prevent serious damage. If one of this disfunctions is detected, the red PROTECT LED lights up.
  • Page 28 Audio Design GmbH · www.audiodesign.de Am Breilingsweg 3 · D-76709 Kronau (Germany) Tel. +49 (0)7253 - 9465-0 · Fax +49 (0)7253 - 946510...
