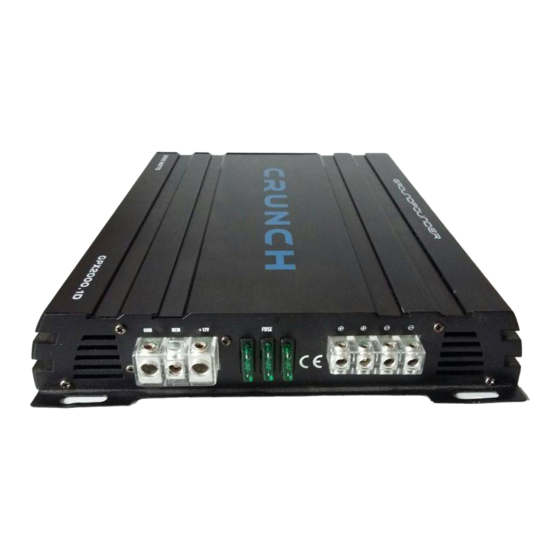

- Page 1 BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D’USO MANUAL DE USO G P X 2 0 0 0.1 D MONO-VERSTÄRKER MONO AMPLIFIER AMPLIFICATEUR MONO AMPLIFICATORE MONO AMPLIFICADOR DE MONO...
- Page 2 INHALTSVERZEICHNIS TABLE OF CONTENT TABLE DES MATIÈRES SOMMARIO INDICE BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D´USO MANUAL DE USO ABBILDUNGEN / FIGURES / FIGURES / FIGURI / FIGURES...
-
Page 3: Garantie
Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Installation beginnen und den Verstärker in Betrieb nehmen. TECHNISCHE DATEN GPX2000.1D Class D Ausgangsleistung RMS 1 x 500 W an 4 Ohm 1 x 750 W an 2 Ohm 1 x 1000 W an 1 Ohm Ausgangsleistung Max. - Page 4 Übersprechen von Störungen auf das Audiosignal zu verringern. GERÄTESICHERUNG Der GPX2000.1D ist nicht mit einer internen Gerätesicherung ausgestattet. Sichern Sie das Geräte unbedingt mit einer externen 50 A ANL Sicherung am Stromanschluss +12V ab.
- Page 5 Das Stereo-Eingangssignal der LINE INPUT Anschlüsse (Abb. 1, 3) wird summiert an die Ausgangsbuchse OUT (Abb. 1, 2b) weitergeleitet. Dieser Anschluss kann dann an einen weiteren baugleichen GPX2000.1D Verstärker an den Anschluss IN (Abb. 1, 2a) angeschlossen werden. Beachten Sie dazu den Abschnitt Master/Slave Betrieb auf dieser Seite unten.
- Page 6 Behebung des Problems wieder funktionieren. ABBILDUNGEN (S. 28-30) ANSCHLÜSSE UND BEDIENUNGSELEMENTE (ABB. 1) Betriebs-/Schutzschaltungsanzeige (2a) Mono Audiosignal-Eingang (LINE INPUT), kommend von weiterem GPX2000.1D (2b) Mono Audiosignal-Ausgang (OUT), ausgehend zu weiterem GPX2000.1D Stereo Audiosignal-Eingänge, kommend vom Steuergerät Remote-Anschluß für die beiliegende Kabelbassferbedienung Eingangspegelregler Regler für den Tiefpassfilter...
-
Page 7: Fehlerbehebung
MASTER/SLAVE-BETRIEB (ABB. 5) MIT ZWEI GPX2000.1D Wenn Verstärker (MASTER) von einem Steuergerät mit 2 Ausgangskanälen angesteuert wird und ein weiterer Verstärker (SLAVE) über den Anschluss OUT (Abb. 1, 2b) angesteuert werden soll, sind die Anschlüsse folgendermaßen vorzunehmen: (1) Zum Steuergerät, Audiosignal-Ausgang links (2) Zum Steuergerät, Audiosignal-Ausgang rechts... -
Page 8: Specifications
Please read the user's manual carefully before the installation and the first operation of the amplifier. SPECIFICATIONS GPX2000.1D Class D Output Power RMS 1 x 500 W into 4 Ohms 1 x 750 W into 2 Ohms 1 x 1000 W into 1 Ohms Output Power Max. -
Page 9: Important Notes Prior To Installation
This prevents interferences due to crosstalk into the audio signal. FUSE PROTECTION The GPX2000.1D is not equipped with an internal fuse protection. Please protect the device by any means with an external in-line fuse (50 A, ANL) on the +12V power supply connection. -
Page 10: Operating Elements
The stereo signal connected to LINE INPUT (Fig. 1,3) will be routed in summed to the output jack OUT (Fig. 1, 2b). This connection is suited to drive another identical GPX2000.1D amplfier at its input jack (Fig. 1, 2b). Please check for this mode the section ”Master/Slave Operation” on the bottom of this page. -
Page 11: Protection Circuit
(P. 28-30) CONNECTIONS AND CONTROLLERS (FIG. 1) Power-/Protection-LED (2a) Mono audio input (LINE INPUT), coming from an additional GPX2000.1D (2b) Mono audio input (OUT), leading to an additional GPX2000.1D Stereo audio input, coming from the headunit Remote jack for the included bass remote control... -
Page 12: Troubleshooting
MASTER/SLAVE OPERATION (FIG. 5) WITH 2 GPX2000.1D If you want to run amplifier 1 (Master) with the 2 line output channels from the headunit and the additional amplifier 2 (Slave) should be driven via the jack OUT BRIDGE (Fig. 1, 2b) connect the following setup:...
